Une fois les ancrages posés, vissez la pièce de raccordement
et fixez bien.
Le trou et la pièce de raccordement peuvent être entièrement
dissimulés en utilisant un anneau de masquage combiné à une
plaque de ventilation (Fig. 14).

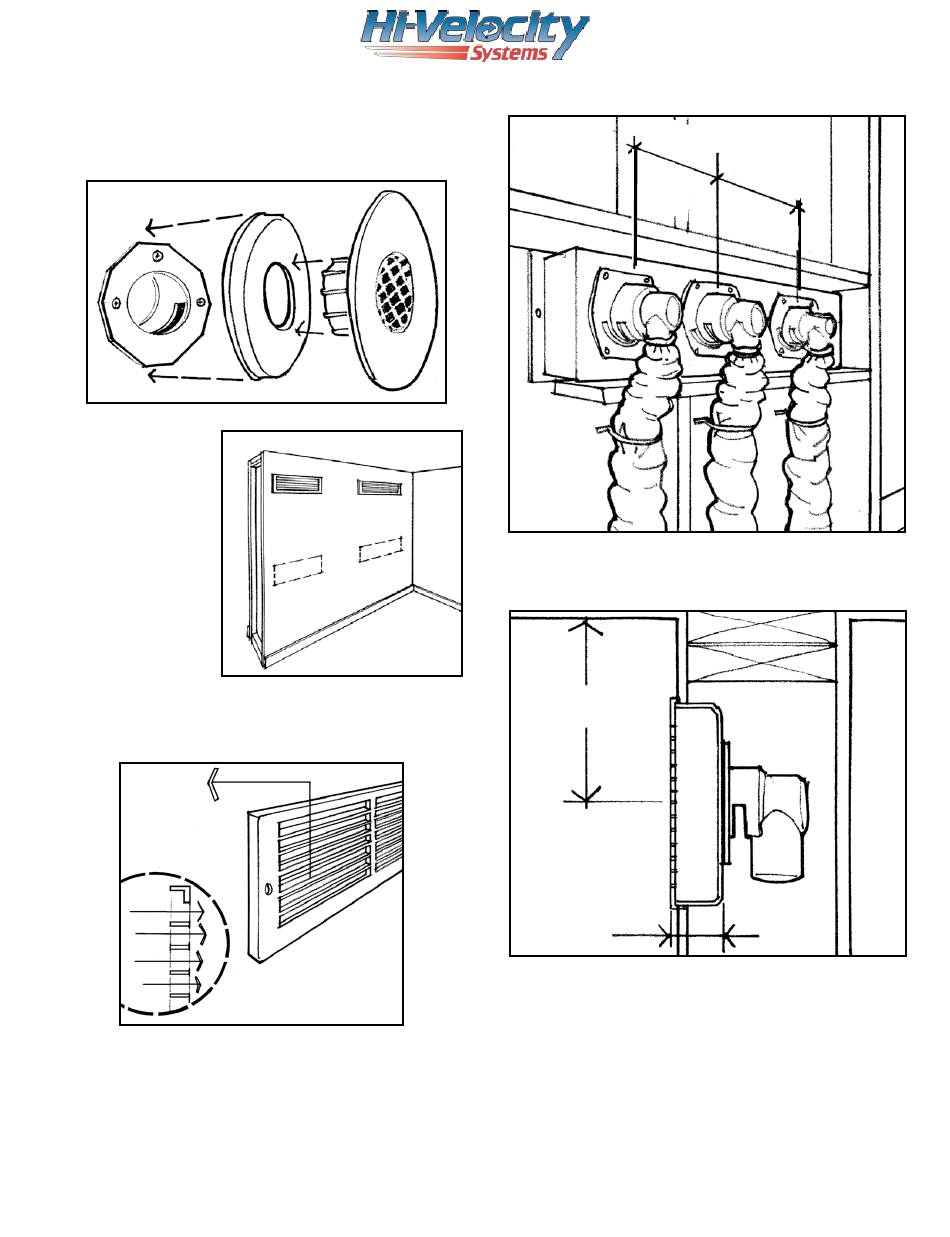

Fig. 14 - Anneau de masquage avec plaque de ventilation
Grilles linéaires
Fig. 15 - Grilles linéaires
L'installation
dans
des zones où le gain/
perte de chaleur est
élevé
exigera
de
multiples évents. Ils
peuvent être posés
dans
des
grilles
linéaires
pour
une
apparence
plus
esthétique. Il existe
peu
de
différence
entre
l'installation
dans un plafond ou
en haut d'un mur ou
sur un plancher (Fig.
15). Une grille de ventilation à aube droite est le seul type de
grille linéaire qui peut être employée avec le système à grande
vélocité (Fig. 16).
Fig. 16 - Aubes droites seulement
Lorsque vous posez de multiples évents dans des grilles
linéaires, les centres des évents de 2 po doivent être écartés
d'un minimum de 15 cm (6 po) les uns par rapport aux autres, 18
cm (7 po) pour les évents HE (Fig. 17). Les règles s'appliquant
aux évents des grilles linéaires sont les mêmes que pour les
installations à sortie unique; consultez la section Emplacement
des évents pour de plus amples informations sur la disposition
des évents.
Fig. 17 - 15 cm / 18 cm (6 po/7 po) de distance entre
les centres
La sortie de la pièce de raccordement ne doit pas se trouver
à plus de 50 mm (2 po) de distance de la grille (Fig. 18).
Fig. 18 - Sortie à moins de 50 mm (2 po) de la grille
La pose d'évents autour de la pièce permettra à l'air de la pièce
de se mélanger. Ainsi, la température de la pièce sera plus égale
et la distribution de l'air sera meilleure.
Sorties percées
Si vous n'employez pas le conduit flexible, la vitesse de l'air
depuis la sortie percée peut être bruyante. Les sorties percées
NE PEUVENT PAS s'installer dans une structure résidentielle,
car elles seraient trop bruyantes. Dans les zones commerciales
à plafonds immenses, le niveau sonore peut être absorbé par la
pièce ou couvert par le bruit ambiant.
Pg. 14
Manuel d'installation
TM
6 po/7 po
6 po/7 po
6 po/7 po
2 po
14
