- Page 1 KLIC-MITT Passerelle KNX - IT Terminal pour unités dA/C Mitsubishi Electric. ZCL-MITT dsñkmfroi Version du programme d'application: [1.1] Édition du manuel: [1.1]_a www.zennio.fr...
-
Page 2: Table Des Matières
KLIC-MITT SOMMAIRE Sommaire ..........................2 Actualisations du document ...................... 3 Introduction ........................4 1.1 KLIC-MITT ........................4 1.2 Installation ........................5 1.3 Mise en marche et panne d'alimentation ..............6 Configuration........................7 2.1 Général ........................7 2.2 Entrées ......................... 9 2.2.1. -
Page 3: Actualisations Du Document
KLIC-MITT ACTUALISATIONS DU DOCUMENT Version Modifications Page(s) Changements dans le programme d'application: [1.1]_a Compatibilité avec plus de modèles. http://www.zennio.fr... -
Page 4: Introduction

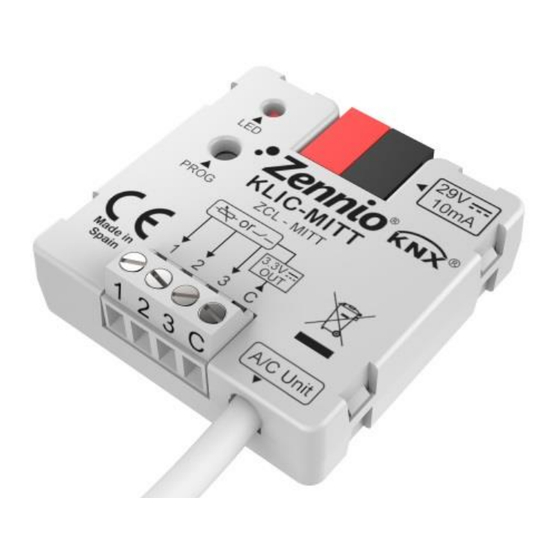

KLIC-MITT 1 INTRODUCTION 1.1 KLIC-MITT Le KLIC-MITT de Zennio est une passerelle qui permet la communication bidirectionnelle entre un système de contrôle domotique KNX et les systèmes d'air conditionné de Mitsubishi Electric au travers de l'interface IT Terminal qu'ils fournissent. -
Page 5: Installation
Câble de connexion (4): câble avec connecteur CN105/CN92 qui permet la communication entre le KLIC-MITT et l'unité d'A/C. À tel effet, il faudra connecter ce câble au connecteur IT Terminal de la carte mère de l'unité. -
Page 6: Mise En Marche Et Panne D'alimentation
Important: Dans le cas où il serait nécessaire de réaliser le contrôle sur la machine d'A/C à la fois depuis le KLIC-MITT et depuis la télécommande câblée de l'unité d'A/C, il faudra tenir compte du fait que les ordres provenant de la télécommande seront prioritaires et que certaines configurations du KLIC-MITT pourraient ne pas être prises... -
Page 7: Configuration
Scènes: voir section 2.2. Fonctions logiques: voir section 2.3. Passerelle AC: voir section 2.4. Cette dernière est celle qui concentre toutes les fonctions propres du KLIC-MITT, relatives à la communication avec l'unité d'A/C et la gestion du système de climatisation. - Page 8 KLIC-MITT Heartbeat (confirmation périodique de fonctionnement): ce paramètre permet à l'intégrateur d'ajouter un objet de 1 bit ("[Heartbeat] Objet pour envoyer '1'") qui sera envoyé périodiquement avec la valeur "1" avec comme objectif d'informer que le dispositif est en fonctionnement (il continue en vie).
-
Page 9: Entrées
Sonde de température, pour connecter une sonde de température (comme les modèles ZN1AC-NTC68 S / E / F et SQ-AmbienT de Zennio). Détecteur mouvement, pour connecter détecteur mouvement/luminosité (comme les modèles ZN1IO-DETEC-P et ZN1IO- DETEC-X de Zennio). -
Page 10: Sonde De Température
Notes: Le détecteur de mouvement avec référence ZN1IO-DETEC-P est compatible avec divers dispositifs Zennio. Par contre, en fonction du dispositif auquel il est connecté, la fonctionnalité peut varier légèrement. Il est important d'accéder à la page du produit correspondant pour obtenir le document mentionné. -
Page 11: Passerelle Ac
Le KLIC-MITT permet de superviser et contrôler la machine d'air conditionné de la même manière que depuis la commande câblée de la machine. Au travers du bus KNX, il est possible d'envoyer vers le KLIC-MITT les ordres de contrôles des fonctions principales suivantes: Allumage/extinction de la machine d'air conditionné. - Page 12 Ces fonctions impliquent des changements d'état de la machine, c'est pour cette raison que celle-ci informe périodiquement le KLIC-MITT sur son état actuel. Lorsque le dispositif détecte un changement, il met à jour les objets d'état et il les envoie sur le bus KNX.
-
Page 13: Modes D'opération
KLIC-MITT MODES D'OPÉRATION Mode simplifié: en plus des objets d'un byte "Mode" et "Mode (état)", disponibles par défaut, il est possible de modifier et de consulter le mode de fonctionnement au moyen des objets binaires suivants, qui sont disponibles lorsque ce paramètre est activé: ... -
Page 14: Température De Consigne
KLIC-MITT TEMPÉRATURE DE CONSIGNE Limites de consigne: permet de limiter les valeurs permises pour la température de consigne (par le bas pour les modes Refroidir, Sec et Auto et par le haut pour les modes Chauffer et Auto), en respectant les limites de l'échelle prédéfinie par l'unité... -
Page 15: Ventilation
KLIC-MITT Configuration initiale: établit l'état initial que le dispositif enverra à la machine d'A/C après un téléchargement ou une réinitialisation du dispositif: "Par défaut": l'état initial sera le dernier état enregistré par le dispositif. "Personnalisé": voir section 2.4.4. - Page 16 KLIC-MITT pourcentage (état)" qui permettent d'établir et de lire la vitesse respectivement. Les tables suivantes reflètent les valeurs de pourcentage qui correspondent aux différents niveaux: "Deux Niveaux": Valeurs de contrôle Valeur d'état Niveau envoyé à la machine 1-50% 1 (minimum)
-
Page 17: Lamelles
KLIC-MITT Objet de mode automatique: établit la polarité des objets précédents "0 = Automatique Off, 1 = Automatique On" ou "0 = Automatique On; 1 = Automatique Off". Contrôle par pas (1bit): active l'objet de communication d'un bit "[AC] Ventilateur: contrôle par pas"... - Page 18 KLIC-MITT Aussi, le dispositif permet l'activation du mode automatique de positionnement des lamelles, ainsi que la fonction d'oscillation (pour un mouvement oscillant des lamelles et, ainsi, une meilleure distribution du flux d'air), dans le cas où ils seraient disponibles dans la machine.
- Page 19 KLIC-MITT "Cinq positions": Valeurs de contrôle Valeur d'état Position envoyée à la machine 1-20% Position 1 21-40% Position 2 41-60% Position 3 61-80% Position 4 81-100% 100% Position 5 Tableau 5. Position des lamelles (cinq niveaux) Oscillation disponible: établit si la machine d'A/C dispose de la fonction oscillation des lamelles.
- Page 20 KLIC-MITT Contrôle par pas (1 bit): active l'objet d'un bit "[AC] Lamelles: contrôle par pas" qui permet de parcourir les positions disponibles des lamelles, dans un sens (valeur "1") ou dans l'autre sens (valeur "0"). Cette séquence peut-être cyclique (un nouveau pas après la dernière position active de nouveau la première position) ou non cyclique.
-
Page 21: Configuration Initiale
KLIC-MITT 2.4.4 CONFIGURATION INITIALE La configuration initiale personnalisée permet d'établir l'état que le dispositif, après téléchargement ou réinitialisation, enverra à la machine d'A/C. Cet état est défini en termes de on/off, mode, vitesse de ventilation, position des lamelles et consigne. -
Page 22: Scènes
KLIC-MITT Envoyer la configuration initiale: si cette option est activée, les objets correspondants seront envoyées au bus KNX. Note: Même si cette option n'est pas activée, l'envoi des états peut se faire également si l'état initial configuré est différent de l'état de la machine d'A/C à ce moment là. -
Page 23: Gestion D'erreurs
KLIC-MITT Figure 14. Scènes 2.4.6 GESTION D'ERREURS Le dispositif peut gérer deux types d'erreurs: Erreurs internes ou de communication: il s'agit d'erreurs propres à la communication entre le dispositif et l'unité d'A/C: Erreur de configuration: le dispositif n'est pas capable d'établir la communication avec l'unité... - Page 24 KLIC-MITT PARAMÉTRAGE ETS La gestion d'erreurs ne requiert pas de configuration de paramètres. Les objets suivants seront disponibles par défaut: Objets d'erreurs Internes: "[AC] Erreur interne: configuration" (un bit). "[AC] Erreur interne: sans réponse" (un bit). "[AC] Erreur interne: réponse incorrecte" (un bit).
-
Page 25: Annexe I. Objets De Communication
KLIC-MITT ANNEXE I. OBJETS DE COMMUNICATION "Intervalle fonctionnel" montre les valeurs qui, indépendamment de celles permises par le bus de par la taille de l'objet, ont une utilité ou une signification spécifique, parce que le standard KNX ou le propre programme d'application l'établit ainsi, ou oblige à limiter les valeurs possibles. - Page 26 KLIC-MITT 0x8 (Arrêter) 0x9 (Monter 100%) … 0xF (Monter 1%) 0x0 (Arrêter) 0x1 (Réduire 100%) … [Ex] [Appui Court] Augmenter/Diminuer 4 Bits C T - - - DPT_Control_Dimming 0x8 (Arrêter) Commutation augmenter/diminuer lumière Lumière 0x9 (Monter 100%) … 0xF (Monter 1%)
- Page 27 KLIC-MITT 0x0 (Arrêter) 0x1 (Réduire 100%) … Appui long -> Diminuer; relâcher - > Arrêter 4 Bits C T - - - DPT_Control_Dimming 0x8 (Arrêter) [Ex] [Appui Long] Diminuer lumière variation 0x9 (Monter 100%) … 0xF (Monter 1%) 0x0 (Arrêter) 0x1 (Réduire 100%)
- Page 28 KLIC-MITT 1 Bit C T R - - DPT_Occupancy [Ex] État de présence (Binaire) Valeur binaire 39, 68, 1 Bit C T R - - DPT_Trigger [Ex] Détecteur de présence: sortie esclave 1 = Mouvement détecté 40, 69, Valeur binaire pour déclencher la détection...
- Page 29 KLIC-MITT 3=Economique 4=Protection 60, 89, 1 Bit C T R - - DPT_Switch [Ex] [C3] État de détection (Binaire) Valeur binaire 61, 90, 1 Bit C - - W - DPT_Switch [EX] [C3] Habiliter canal En fonction des paramètres 62, 91,...
- Page 30 KLIC-MITT 1 Bit C - - W - DPT_Alarm [AC] Erreur unité AC: erreur active Erreur dans l'unité de AC C T R - - DPT_String_ASCII [AC] Erreur unité AC: code d'erreur Voir le manuel de l'unité d'AC Bytes [0]% = Automatique; [0.4...50.2]% = V1;...
- Page 31 KLIC-MITT (vit. 1 Bit C T R - - DPT_Switch [Climat] Lamelles: automatique (état) 0 = Automatique Off; 1 = Automatique On 1 Bit C - - W - DPT_Step [Climat] Lamelles: Contrôle par Pas 0=Moins Fort: 1=Plus Fort [0]% = Mov.; [0.4...25.1]% = P1;...
- Page 32 Venez nous poser vos questions sur les dispositifs Zennio à: http://support.zennio.com Zennio Avance y Tecnología S.L. C/ Río Jarama, 132. Nave P-8.11 45007 Toledo (Spain). Tél.: +34 925 23 20 02. Tél.: +33 (0) 1 76 54 09 27 www.zennio.fr...
