8 Configuration

REMARQUE
Veillez à sélectionner et installer le thermostat de sécurité
pour la zone secondaire conformément à la législation
applicable.
Dans tous les cas, afin d'empêcher tout déclenchement
inutile du thermostat
recommandons...
▪ ... un thermostat de sécurité pouvant être réinitialisé
automatiquement.
▪ ... un thermostat de sécurité dont le taux d'écart de
température maximal correspond à 2°C/min.
▪ ... une distance minimale de 2 m entre le thermostat de
sécurité et la vanne 3 voies.
INFORMATIONS
Une fois son installation effectuée, n'oubliez PAS de
configurer le thermostat de sécurité pour la zone
secondaire. Sans configuration, l'unité intérieure ignorera
le contact du thermostat de sécurité.
INFORMATIONS
Le contact d'alimentation électrique à tarif préférentiel est
raccordé aux mêmes bornes (X5M/3+4) que le thermostat
de sécurité pour la zone secondaire. Il est uniquement
possible pour le système d'avoir SOIT une alimentation
électrique à tarif préférentiel OU un thermostat de sécurité
pour la zone secondaire.
7.10 Finalisation de l'installation de
l'unité extérieure
7.10.1 Finalisation de l'installation de l'unité
extérieure

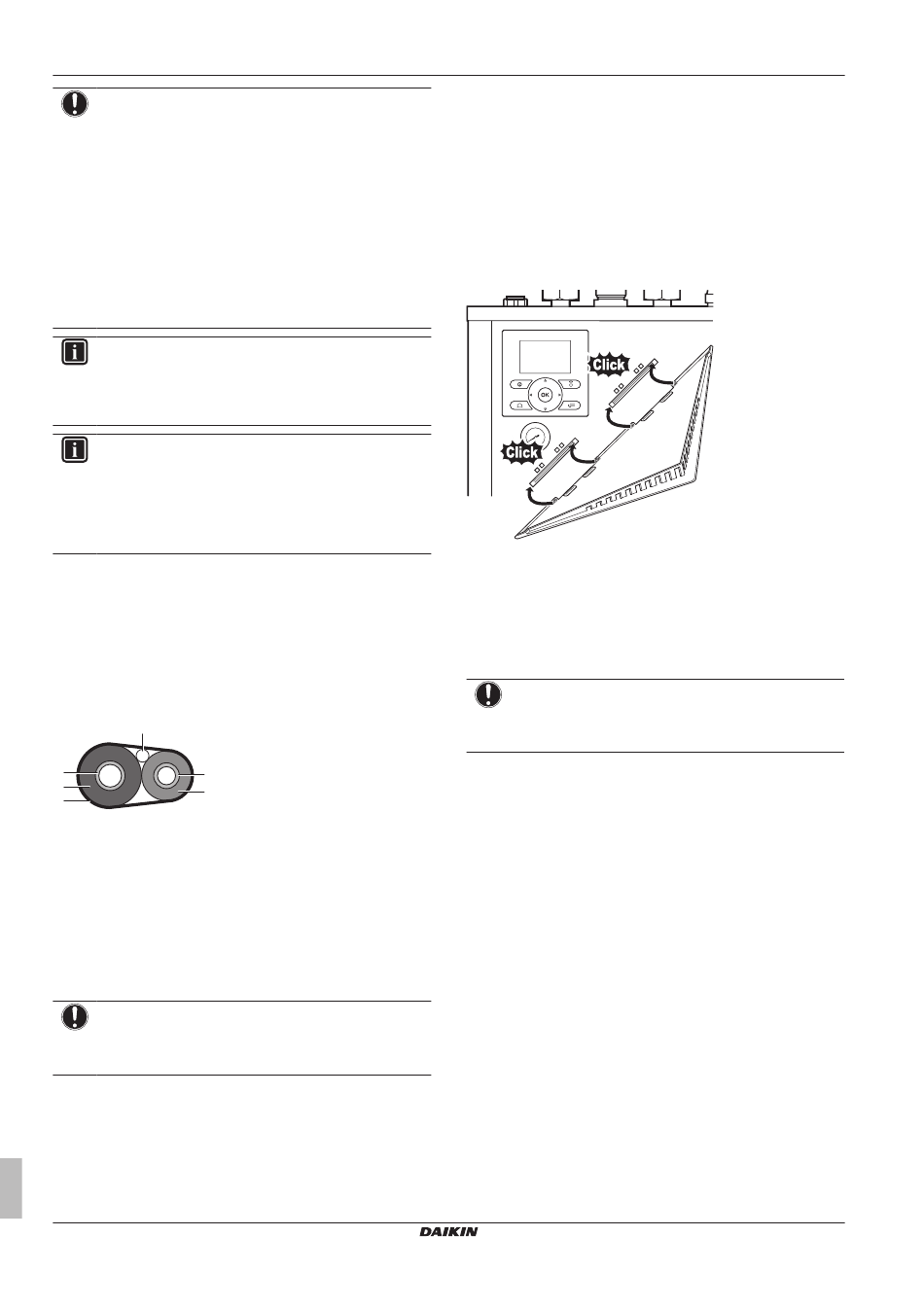

1 Isolez et installez la tuyauterie de réfrigérant et le câble
d'interconnexion comme suit:
c
a
d
b
e
f
a Tuyau de gaz
b Isolation du tuyau de gaz
c Câble d'interconnexion
d Tuyau de liquide
e Isolation du tuyau de liquide
f Ruban de finition
2 Installez le couvercle d'entretien.
7.10.2 Fermeture de l'unité extérieure
1 Fermez le couvercle du coffret électrique.
2 Fermez le couvercle d'entretien.
REMARQUE
Lors de la fermeture du couvercle de l'unité extérieure,
veillez à ce que le couple de serrage ne dépasse PAS
4,1 N•m.
Guide de référence installateur
42
de sécurité, nous vous
7.11 Finalisation de l'installation de
l'unité intérieure
7.11.1 Fixation du couvercle de l'interface
utilisateur sur l'unité intérieure
1 Veillez à ce que le panneau avant soit retiré de l'unité
intérieure. Reportez-vous à la section
l'unité intérieure" à la page 25.
2 Insérez le couvercle de l'interface utilisateur dans les
charnières.
3 Installez le panneau avant sur l'unité intérieure.
7.11.2 Fermeture de l'unité intérieure
1 Fermez le couvercle du coffret électrique.
2 Réinstallez la plaque supérieure.
3 Réinstallez le panneau avant.
REMARQUE
Lors de la fermeture du couvercle de l'unité intérieure,
veillez à ce que le couple de serrage ne dépasse PAS
4,1 N•m.
8 Configuration
8.1

Vue d'ensemble: configuration

Ce chapitre indique ce que vous devez faire et savoir pour
configurer le système après installation.
Pourquoi ?
Il est possible que le système ne fonctionne PAS comme prévu s'il
n'est PAS configuré correctement. La configuration influence les
éléments suivants:
▪ Les calculs du logiciel
▪ Ce que vous voyez sur et ce que vous pouvez faire avec
l'interface utilisateur
Comment ?
Vous pouvez configurer le système à l'aide de deux méthodes.
Daikin Altherma – Bibloc basse température
"7.2.3 Ouverture de
ERLQ004~008CA + EHVZ04+08S18CB
4P401676-1B – 2017.04
