Manuels Connexes pour CAME TWISTER LIGHT PSBPS07N
Sommaire des Matières pour CAME TWISTER LIGHT PSBPS07N

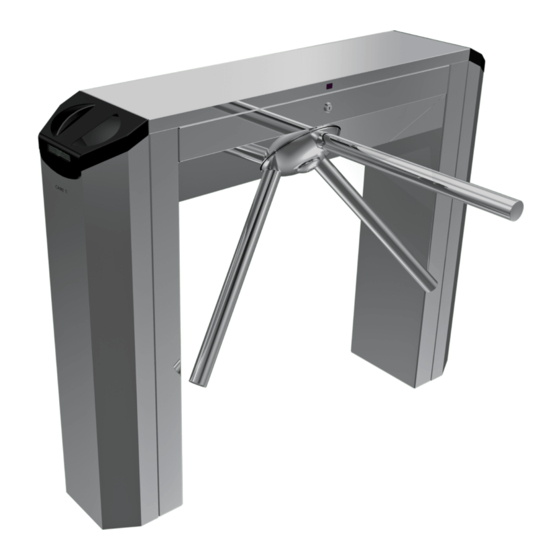

- Page 1 TOURNIQUETS 119G3782FR À TROIS BRANCHES MANUEL D'INSTALLATION TWISTER LIGHT PSBPS07N-PSBPS08-PSBPS09-PSBPS10 Français...
- Page 2 Toute autre utilisation est à considérer comme ou mentales réduites, ou par des personnes dotées d'une expérience et d'une dangereuse. Came Cancelli Automatici S.p.A. décline toute responsabilité en connaissance insuffi santes, à moins qu'elles ne bénéfi cient, par le biais d'une cas de dommages provoqués par des utilisations impropres, incorrectes et...
- Page 3 SAUF INDICATION CONTRAIRE, LES OPÉRATIONS SONT VALABLES POUR TOUS LES MODÈLES DE LA SÉRIE TWISTER LIGHT INDÉPENDAMMENT DES IMAGES PROPOSÉES. RÉFÉRENCES NORMATIVES Ce produit a été conçu et fabriqué par la société CAME CANCELLI AUTOMATICI S.p.A. conformément aux normes de sécurité citées dans la déclaration de conformité. DESCRIPTION 001PSBPS07N Tourniquet électromécanique bidirectionnel en acier AISI 304 fi...
- Page 4 Description des parties PSBPS07N PSBPS07N PSBPS08 PSBPS08 Pieds Armoire de commande TOR100A Pieds 10. Vis et rondelles pour la fixation 10. Serrure du couvercle Tripode Tripode des pieds au caisson 11. Vis et rondelles pour la fixation Caisson en tôle Caisson en tôle 11.
- Page 5 Dimensions (mm) 1200 Installation standard Tourniquet à trois branches Flèches directionnelles Boîtier de dérivation Barrière Exemples d'application ⚠ La sortie gérée par un tourniquet ne saurait être considérée comme une sortie de secours ! Il faut donc toujours prévoir une sortie aussi bien de secours que pour les personnes handicapées.
- Page 6 INDICATIONS GÉNÉRALES POUR L'INSTALLATION ⚠ L’installation doit être effectuée par du personnel qualifié et dans le plein respect des normes en vigueur. Contrôles préliminaires ⚠ Avant d'installer le tourniquet, il faut : • Si nécessaire, prévoir les tuyaux ondulés pour le passage des câbles électriques. •...
- Page 7 Appliquer le tripode sur l'axe et le fixer à l'aide d'une vis M8x20 et du Fixer les bras à la tête du tripode à l'aide de vis M10x60 et de rondelles à couvercle tête plate. PSBPS07N PSBPS07N PSBPS08 PSBPS08 PSBPS09 PSBPS09 Fixation du tourniquet Le sol sur lequel sera fixé...
- Page 8 BRANCHEMENTS ÉLECTRIQUES ⚠ Avant d'intervenir sur la carte électronique, la mettre hors tension. TABLEAU FUSIBLES TOR100A TOR100B Alimentation carte électronique (V - 50/60 Hz) : 120 - 230 AC. 1,6 (230 V) Alimentation des dispositifs de commande : 24 V AC Fusibles de ligne (A) 3,15 (120 V) ⚠...
- Page 9 Dispositifs déjà connectés (tous les modèles) Capteur de passage Blanc Marron Vert Transformateur Blanc Rouge (230 V AC) Blanc Noir (120 V AC) Bleu Bleu Dispositif de verrouillage électrique Rouge Rouge Rouge Rouge Photocellules PSBPS09 PSBPS09 Capteurs antifraude PSBPS09 PSBPS09 Buzzer PSBPS09 PSBPS09...
- Page 10 Dispositifs de commande Barrette d'alimentation des accessoires 24 V AC, avec absorption max. 250 mA et puissance 35 W. Bouton d'ARRÊT (contact NF). Permet le blocage du tourniquet. Bouton d'actionnement horaire (contact NO). Permet le déblocage du tripode dans le sens des aiguilles d'une montre.
- Page 11 Mettre le couvercle et fermer à clé. RÉGLAGE DU DÉCÉLÉRATEUR HYDRAULIQUE Le réglage correct du décélérateur hydraulique est fondamental pour un fonctionnement correct du tourniquet et pour réduire le stress mécanique du système. ⚠ Un réglage correct du décélérateur doit tenir compte de la température de fonctionnement et de l'intensité d'utilisation du tourniquet. ⚠...
- Page 12 • S'adresser à l'assistance MISE AU REBUT ET ÉLIMINATION ☞ CAME CANCELLI AUTOMATICI S.p.A. adopte dans ses établissements un Système de Gestion Environnementale certifié et conforme à la norme UNI EN ISO 14001 qui garantit le respect et la sauvegarde de l'environnement.
