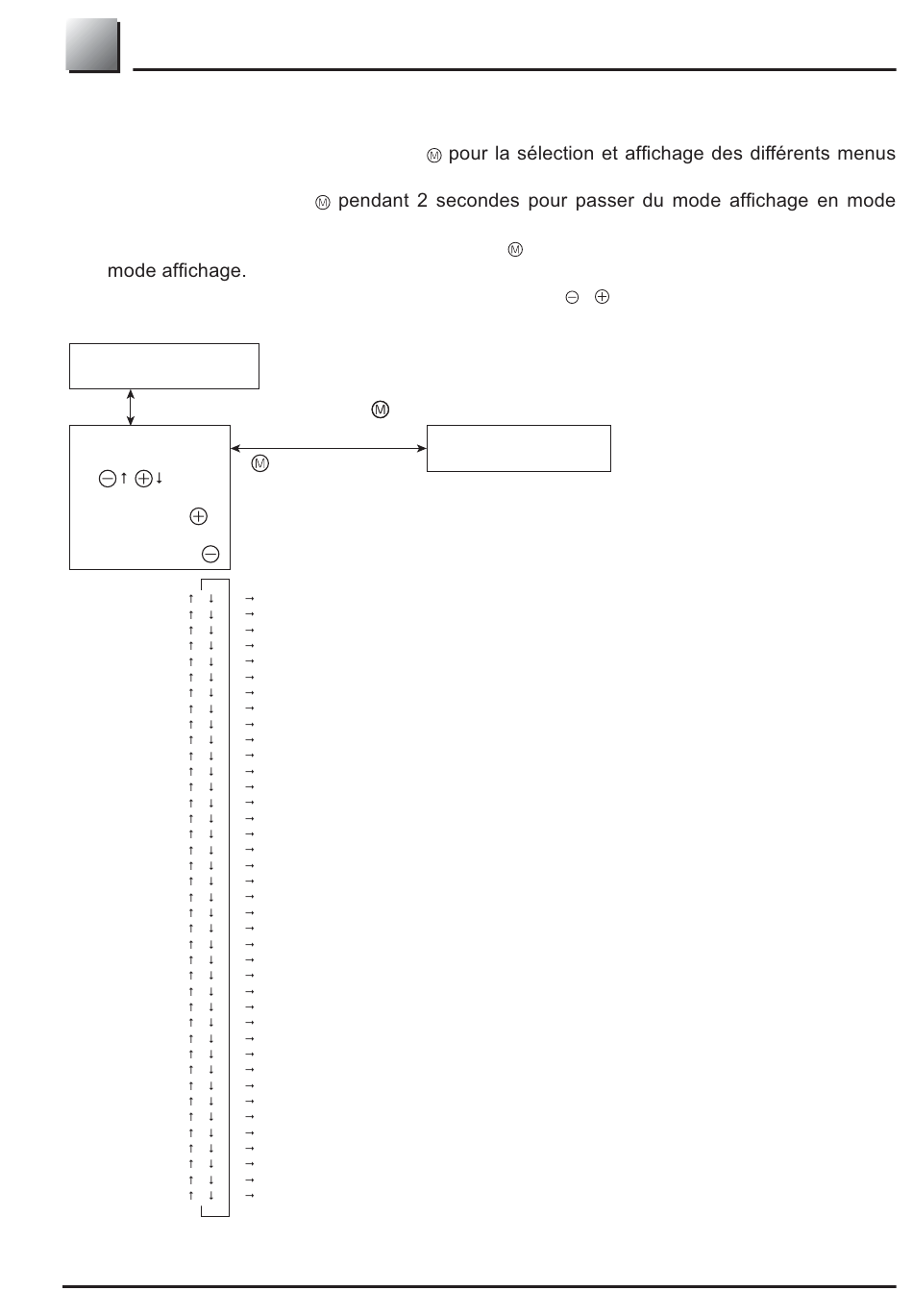

6.2.2 Sélection des menus
Mode programmation par le bouton
de programmation
Appuyer sur le bouton
programmation.
Appuyer pendant 2 secondes sur le bouton
Pour passer d'un menu à l'autre, utilisez les boutons
Mode normal
(une mesure est affichée)
Appuyer pendant 2 sec mini sur la touche
Mode réglage
Sélection menus sur écran
Pour accéder au menu
suivant, appuyer sur
Pour accéder au menu
précédent, appuyer sur
1.
TAG
2.
TYPE
3-1. SERIAL N
3-2. VER
4.
UNIT
5.
URL
6-1. LRV
6-2. URV
7.
DAMP
8-1. OUT Md
8-2. CUT Pt
8-3. CUT Md
9-1. BURNOT
9-2. OVER
9-3. UNDER
A-1. ZERO
A-2. SPAN
B-1. 4mAAdj
B-2. 20mAAdj
B-3. FIXcur
D-1. AMPTMP
D-2. ALMCHK
F.
LOCK
G-1. LDV
G-2. UDV
G-3. dP
G-4. LcdUnit
G-5. LcdOpt
I-1. LRVAdj
I-2. URVAdj
J-1. SAT LO
J-2. SAT HI
J-3. SPEC
K.
GUARD
L-1. HisZERO
L-2. HisSPAN
L-3. HisCLEAR
L-4. HisAMP
L-5. HisCELL
TN5FCXA2V5h-F
.
Afficahge et réglage des menus
(en marche normale)
1.
Affichage et programmation du n° de repère (TAG No.)
2.
Affichage et programmation du type de modèle
3-1. Affichage du n° de série.
3-2. Affichage de la version soft
4.
Affichage et réglage de l'unité
5.
Affichage de la limite maxi de l'étendue de mesure
6-1. Programmation du zéro ou 4mA (LRV) correspondant à 0% du signal de sortie
6-2. Programmation de l'étendue de mesure ou 20mA (URV) correspondant à 100% du signal de sortie
7.
Programmation de l'amortissement du signal de sortie
8-1. Programmation du mode du signal de sortie
8-2. Programmation du point de basculement
8-3. Programmation du mode du signal de sortie entre le 0% et le point de basculement
9-1. Programmation de la valeur de repli
9-2. Programmation de la valeur de repli supérieur à 20 mA = OVERSCALE
9-3. Programmation de la valeur de repli supérieur à 4 mA = UNDERSCALE
A-1. Etalonnage du zéro
A-2. Etalonnage de l'étendue de mesure
B-1. Etalonnage du 4 mA
B-2. Etalonnage du 20 mA
B-3. Génération du signal de sortie
D-1. Affichage de la température du capteur
D-2. Affichage des défauts en cas d'auto diagnostic
F.
Verrouillage et déverrouillage du réglage avec la vis externe
G-1. LDV (Lower Display Value) Programmation de l'indicateur pour un signal de sortie correspondant à 4 mA
G-2. UDV (Upper Display Value) Programmation de l'indicateur pour un signal de sortie correspondant à 20 mA
G-3. Programmation de la position de la virgule
G-4. Programmation de l'unité de l'indicateur
G-5. Programmation des options de l'indicateur
I-1. Programmation du zéro (LRV) pour l'indicateur
I-2. Programmation de l'étendue de mesure (URV) pour l'indicateur
J-1. Programmation de la limite inférieure du signal de sortie
J-2. Programmation de la limite supérieure du signal de sortie (*7) (*1)
J-3. Sélection du mode normal ou étendue pour les limites du signal de sortie et de la valeur de repli
K.
Protection des paramètres du capteur (protection en écriture)
L-1. Affichage du zéro - étalonnage usine
L-2. Affichage de l'étendue de mesure - étalonnage usine
L-3. Effacer l'étalonnage usine
L-4. Affichage de la température min/max de l'amplificateur
L-5. Affichage de la température min/max de la cellule de mesure
pour passer du mode programmation en
/ .
Mode réglage
43
