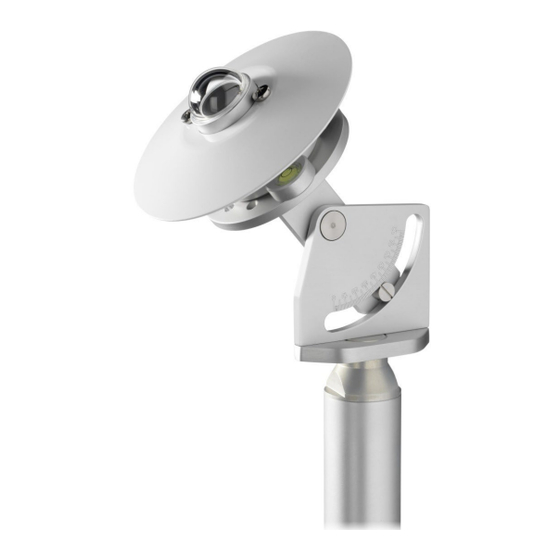

Pyranomètre de classe C
spectralement plat
REF. LPPYRA03
e
contact@c2ai.com
www.c2ai.com
l
Publicité
Table des Matières
Manuels Connexes pour C2AI LPPYRA03
Sommaire des Matières pour C2AI LPPYRA03
- Page 1 Pyranomètre de classe C spectralement plat REF. LPPYRA03 Siège social Lyon / 9 rue de Catalogne - Parc des Pivolles - 69153 Décines Cedex / +33 (0)4 72 15 88 70 / contact@c2ai.com contact@c2ai.com Agence Île de France Agence Est...
-
Page 2: Table Des Matières
INDEX INTRODUCTION ....................3 PRINCIPE DE FONCTIONNEMENT ................4 INSTALLATION ..................... 5 CONNEXIONS ÉLECTRIQUES ................. 8 LPPYRA03 ..................8 ONNEXIONS LPPYRA03AC ................... 9 ONNEXIONS LPPYRA03AV ................... 9 ONNEXIONS LPPYRA03S ................... 10 ONNEXIONS LPPYRA03S12 ................11 ONNEXIONS LPPYRA03ACS ................12 ONNEXIONS EXECUTION DES MESURES (VERSION SORTIE ANALOGIQUE) ...... -
Page 3: Introduction
). L’éclairement énergétique mesuré est la somme du rayonnement direct produit par le soleil et le rayonnement diffus (éclairement énergétique global). Le LPPYRA03 est un pyranomètre classifié comme Classe C spectralement plat (Seconde classe) selon la norme ISO 9060 :2018, et selon la publication « Guide des instruments météorologiques et des méthodes d'observation’”... -
Page 4: Principe De Fonctionnement
2 PRINCIPE DE FONCTIONNEMENT Le pyranomètre LPPYRA03 se base sur un capteur à thermopile. La surface sensible de la thermopile est revêtue d’un vernis noir opaque qui permet au pyranomètre de n’être pas sélectif envers les différentes longueurs d’onde. La plage spectrale du pyranomètre est déterminée par la transmission du dôme en verre de type K5. -
Page 5: Installation
éventuelle réverbération ou ombre du mât lui-même. • Il est préférable d’isoler thermiquement le pyranomètre de son support ; en même temps, s’assurer qu’il y ait un bon contact électrique vers la masse. M5 fixing hole Fixing hole for LP SP2 LPPYRA03 V2.9... - Page 6 Fig. 3.1: Trous de fixation LPPYRA03 V2.9...
- Page 7 Fig. 3.2: accessoires de fixation Fig. 3.3: accessoires de fixation LPPYRA03 V2.9...
-
Page 8: Connexions Électriques
LPPYRA03 ONNEXIONS Le pyranomètre LPPYRA03 est passif et n’a pas besoin d’alimentation. Il doit être branché à un millivoltmètre ou à un collecteur de données. Typiquement, le signal en sortie du pyranomètre ne supère pas les 20 mV. La résolution conseillée pour l’instrument de lecture est de 1µV, afin de pouvoir exploiter complètement les caracté-... -
Page 9: Connexions Lppyra03Ac
être ≥ Connecteur Fonction Couleur Sortie positive (+Vout) Rouge Sortie négative Bleu Alimentation négative (GND) Alimentation positive (+Vdc) Blanc Écran (SH) Noir Instrument avec entrée de tension Pyranomètre connecteur mâle M12 Câble CPM12AA4… Alimentateur Fig. 4.3: Connexions LPPYRA03AV LPPYRA03 V2.9... -
Page 10: Connexions Lppyra03S
à la terre localement le boîtier du pyranomètre Fig. 4.4: Connexions LPPYRA03S Avant de connecter le pyranomètre au réseau RS485, il faut régler l'adresse et les para- mètres de communication, s'ils sont différents de ceux réglés en usine (voir chapitre 6). LPPYRA03 V2.9... -
Page 11: Connexions Lppyra03S12
En raison de sa faible consommation d'énergie (< 200 µA), LPPYRA10S12 est particu- lièrement adapté aux systèmes d'acquisition de données alimentés par batterie ou panneau solaire. Avant de connecter l'instrument à un réseau SDI-12 contenant d'autres capteurs, ré- glez l'adresse en utilisant la commande SDI-12 appropriée (voir chapitre 7). LPPYRA03 V2.9... -
Page 12: Connexions Lppyra03Acs
à la terre localement le boîtier du pyranomètre Fig. 4.6: Connexions LPPYRA03ACS[4] Avant de connecter le pyranomètre au réseau RS485, il faut régler l'adresse et les paramètres de communication, s'ils sont différents de ceux réglés en usine (voir chapitre 6). LPPYRA03 V2.9... -
Page 13: Execution Des Mesures (Version Sortie Analogique)
5 EXECUTION DES MESURES ( VERSION SORTIE ANALOGIQUE Ci-dessous, les méthodes de calcul de l'irradiance globale dans les modèles avec sor- tie analogique LPPYRA03, LPPYRA03AC[S] et LPPYRA03AV. 5.1 LPPYRA03 Chaque pyranomètre se distingue par sa propre sensibilité (ou facteur de calibration) S exprimée en µV/(Wm... -
Page 14: Sortie Rs485 Modbus-Rtu
à 57600 et définir les paramètres de communication comme suit (le pyranomètre est connecté à un port de type COM) : Bit de données: 8 Parité: None Bit de stop: 2 Dans le programme, régler le numéro du port COM auquel on connecte le pyra- nomètre. LPPYRA03 V2.9... - Page 15 1 ⇒ 8-N-2 2 ⇒ 8-E-1 3 ⇒ 8-E-2 4 ⇒ 8-O-1 5 ⇒ 8-O-2 Rx Mode Lire modalité de réception après la transmission RS485 (0,1) 0 ⇒ Violer le protocole et passer en mode Rx juste après Tx. LPPYRA03 V2.9...
-
Page 16: Lecture De Mesures Avec Le Protocol
RTU après 10 secondes de la puissance. Pendant les 10 premières secondes de l’allumage, le pyranomètre ne répond pas à éventuelles demandes de l’unité « master » MODBUS. Après 10 secondes, il est possible d’envoyer des demandes MODUBUS au pyranomètre. LPPYRA03 V2.9... -
Page 17: Sortie Sdi-12
= numéro de série (8 caractères) ⇒ Exemple de réponse: 013C2AILP-PYRA0016051518 avec: 0 = adresse de l’instrument 13 = compatible SDI-12 version 1.3 C2AI = nom du producteur LP-PYR = modèle instrument A00 = Version firmware A.0.0 16051518 = numéro de série LPPYRA03 V2.9... - Page 18 = nombre de secondes nécessaires à l'instrument pour rendre mesure disponible (3 caractères) n = nombre de variables détectées (1 caractère pour aM1!, 2 caractères pour aC1!) Note: ttt = 000 indique donnée immédiatement disponible LPPYRA03 V2.9...
- Page 19 = éclairement énergétique en W/m t…t = température interne dans l'unité de me- sure choisie (default °C) ⇒ Exemple de réponse: 0+228.7+25.0 adresse de la sonde = 0 éclairement énergétique = 228.7 W/m température interne = 25.0 °C LPPYRA03 V2.9...
- Page 20 Réponse de l’instrument Description aXSCAL USER ON! a> USER ENABLED!<CR><LF> Active le mode de configuration. aXSCFD! a> &<CR><LF> Définit °C comme unité de mesure de la température. aXSCFE! a> &<CR><LF> Définit °F comme unité de mesure de la température. LPPYRA03 V2.9...
- Page 21 1) Envoyez la commande aXSCAL USER ON ! (remarque : a=adresse de l'instru- ment). 2) Envoyez la commande aXSCFD ! (pour régler °C) ou aXSCFE ! (pour régler °F). 3) Envoyez la commande aXSCAL END! Pour plus d'informations sur le protocole SDI-12, visitez le site Web "www.sdi-12.org". LPPYRA03 V2.9...
-
Page 22: Manutention
éthyle pur. Après le nettoyage avec l’alcool, il faudra nettoyer de nouveau le dôme avec de l’eau seule- ment. Pour exploiter toutes les fonctionnalités du pyranomètre, il est fortement recommandé de vérifier l'étalonnage chaque année. LPPYRA03 V2.9... -
Page 23: Caracteristiques Techniques
Analogique in µV/Wm (LPPYRA03) Analogique 4÷20 mA (LPPYRA03AC[S]) Analogique 0÷1 V, 0÷5 V ou 0÷10 V (LPPYRA03AV) Digitale RS485 Modbus-RTU (LPPYRA03[AC]S) Digitale SDI-12 (LPPYRA03S12) Alimentation 10÷30 Vdc (4÷20 mA, 0÷1 V and 0÷5 V outputs) 15÷30 Vdc (0÷10 V output) 5÷30 Vdc (RS485 Modbus-RTU output) -
Page 24: Instruction Pour La Sécurité
