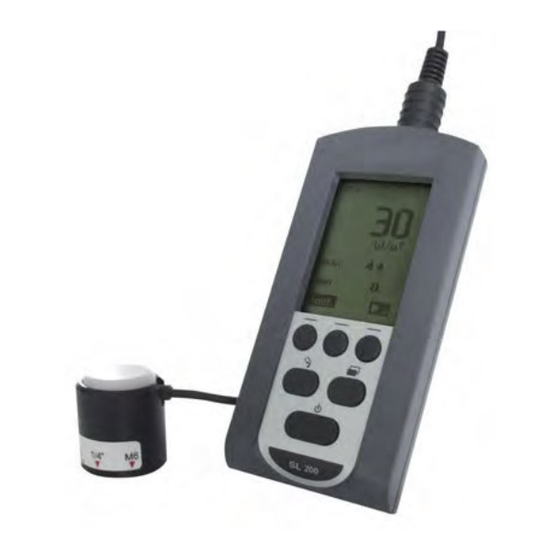

- Page 1 Notice d’utilisation Solarimètre SL 200 C2AI – 9 rue de Catalogne 69153 Décines cedex Tél. : 04 72 15 88 70 Fax : 04 78 26 41 35...
-
Page 2: Table Des Matières
Table de matières I – I ntroduction................4 I I – Généralités................4 Grandeurs mesurées.....................4 Utilisation........................4 I I I – Principe de fonctionnement............5 Présentation du clavier....................5 3 groupes d'écrans......................5 I V – Paramétrage................6 Contraste.........................6 A propos........................6 V – E n mesure................6 Eclairement énergétique....................6 Exposition énergétique ou irradiation globale..............7 VI –... -
Page 3: I - I Ntroduction
I – I ntroduction En complément d’applications environnementales, et en parallèle du développement des énergies renouvelables, SL200 permet le contrôle en test ou sur site des équipements à base de capteurs thermiques ou photovoltaïques. Grâce à sa grande capacité de mesure et de stockage SL200 devient un outil de contrôle et d'investigation particulièrement adapté. -
Page 4: I I I - Principe De Fonctionnement
I I I – Principe de fonctionnement Présentation du clavier A la mise en marche de l’instrument l’écran affiche directement l’écran de mesure. A partir de cet écran, l’opérateur a accès à trois autres écrans par appuis successifs sur du clavier, le retour à l’écran de mesure est obtenu en activant Touches fonctions Directement associées aux textes de l’écran LCD situés au... -
Page 5: I V - Paramétrage
I V – Paramétrage Accessibles à partir de l’écran de mesure principal par appui successifs sur la touche , ces différents écrans permettent le paramétrage de l’instrument, ils informent également l’utilisateur. Contraste Afin d’optimiser la lecture de l’affichage, l’opérateur peut : 1. -
Page 6: Exposition Énergétique Ou Irradiation Globale
Expos ition énerg étique ou Irradiation G lobale L’instrument mesure deux fois par seconde l’éclairement énergétique et il l’affiche, tout en mémorisant les valeurs maximales et minimales. A partir de ces données, il calcule et affiche sur la durée de la mesure : la valeur moyenne, l'exposition énergétique ou irradiance globale. A partir de l’écran de démarrage, l’opérateur accède à... -
Page 7: Lecture Des Données Stockées
Lecture des données stockées Ecran 3 : ● Irr : représente la valeur de l'éclairement énergétique moyennée sur une minute à date et heure indiquées. E : représente l'exposition énergétique en Wh/m cumulée du début de la mesure jusqu'à la date et heure affichées. -
Page 8: Exploitation Des Données
Exploitation des données Traitement personnalisé du fichier .txt L'opérateur peut organiser son dossier d'investigation ou de contrôle, en important les fichiers .txt, dans un tableur approprié (ex : Excel). Exemple ci-contre. L'exploitation du fichier .txt par l'intermédiaire du logiciel DL200 permet l'obtention rapide du tracé... -
Page 9: Nformations Fonctionnement
VI I – I nformations fonctionnement Dépassement de gamme Bien qu’improbable, dans des conditions très particulières de réflexions concentrées vers le capteur, un pictogramme de dépassement de gamme apparaît Il intervient fugitivement pour une irradiance supérieure à 1300 W/m . La valeur maximale indiquera alors 1301 W/m Dépassement de Défaut de capteur... -
Page 10: Vérification Périodique
Vérification périodique Comme la plupart des appareils de mesure, il est fortement recommandé de faire contrôler périodiquement et étalonner SL200. Le retour chez le fabricant chaque année, permettra d’assurer la traçabilité métrologique nécessaire. Remplacement des piles – adaptateurs Piles : Pour procéder au remplacement des piles, ouvrir la trappe située au dos et insérer dans le logement au dos de l’appareil 3 nouvelles piles de type : 1,5V / LR3-AAA Attention, de bien respecter le sens des piles. -
Page 11: Cellule Solaire
Kit de fixation pour panneau solaire ● des rallonges : 5 – 10 m - sur demande L'adaptateur secteur ● C2AI – 9 rue de Catalogne 69153 Décines cedex Tél. : 04 72 15 88 70 Fax : 04 78 26 41 35...
