CARACTÉRISTIQUES GÉNÉRALES :

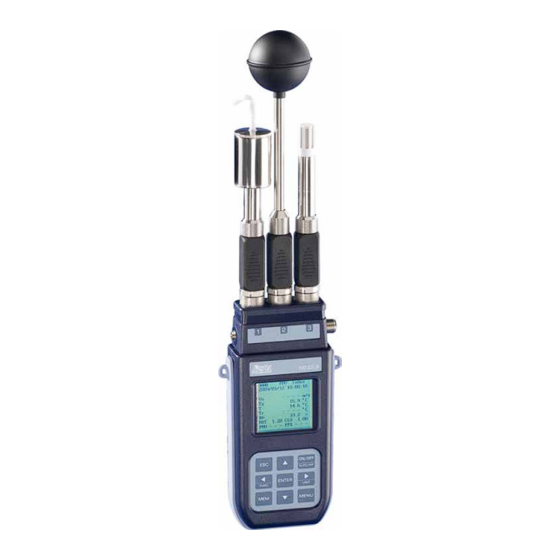

HD32.2 est conçu pour l'analyse de l'indice WBGT (Wet Bulb Globe thermometer
temperature) en présence ou en l'absence de rayonnement solaire. L'instrument
est doté de trois entrées pour les sondes avec module SICRAM : les sondes ont un
circuit électrique qui communique avec l'instrument ; les données d'étalonnage
du capteur sont sauvegardées dans sa mémoire permanente. Toutes les sondes
SICRAM peuvent être insérées dans l'une des entrées : elles sont automatiquement
reconnues lors de l'allumage de l'instrument.
Les principales caractéristiques de l'instrument sont les suivantes :
Logging : acquisition et mémorisation des données à l'intérieur de l'instru-
ment. Capacité de mémoire : 64 sections d'enregistrement différentes, avec la
possibilité de définir l'intervalle d'acquisition des échantillons. Il est possible de
définir la durée de la mémorisation et, avec la fonction de démarrage automa-
tique, il est possible de définir la date de début et de fin et l'heure de la mémori-
sation des données.
L'unité de mesure de la température visualisée est de taille : °C, °F, °K.
La date et l'heure du système.
La visualisation des paramètres statistiques maximum, minimum et
moyen et leur annulation.
La vitesse de transfert des données par le port série RS232.
NOTE : L'intervalle d'acquisition programmé est le même pour toutes les sondes
connectées à l'instrument.
L'instrument HD32.2 est en mesure de détecter simultanément les grandeurs sui-
vantes :
Température du thermomètre à globe Tg.
Température du bulbe humide avec ventilation naturelle Tn.
Température ambiante T.
Sur la base des mesures détectées, HD32.2 peut calculer :
L'indice WBGT(in) (Wet Bulb Glob Temperature : température du thermo-
mètre humide et du thermomètre globe) en présence ou en l'absence d'irradia-
tion solaire.
L'indice WBGT(out) (Wet Bulb Glob Temperature : Wet Bulb and globe
thermometer tempera-ture) en présence d'irradiation solaire.
Mesure de l'indice WBGT
REF. HD32.2
20230831 - V01

Publicité

loading

Sommaire des Matières pour C2AI HD32.2

  • Page 1 REF. HD32.2 CARACTÉRISTIQUES GÉNÉRALES : HD32.2 est conçu pour l'analyse de l'indice WBGT (Wet Bulb Globe thermometer temperature) en présence ou en l'absence de rayonnement solaire. L'instrument est doté de trois entrées pour les sondes avec module SICRAM : les sondes ont un circuit électrique qui communique avec l'instrument ;...
  • Page 2 HD32.2 : 1. Entrées pour les sondes SICRAM. 2. Entrée pour l'alimentation électrique. 3. Afficheur graphique rétro-éclairé. 4. Touche de navigation : elle permet de naviguer dans les menus. Pendant le fonctionnement normal, elle sélectionne la remise à zéro des données statistiques.
  • Page 3 En fait, le corps humain essaie de maintenir la balance thermique dans des conditions d'équilibre afin de maintenir la température corporelle à des valeurs optimales. HD32.2 détecte les tailles suivantes : • tnw : bulbe humide avec sonde de température à ventilation naturelle •...
  • Page 4 INTERFACES UTILISATEUR : L'interface utilisateur est composée d'un écran graphique LCD rétro-éclairé et des touches de démarrage et de réglage de l'instrument. Lorsque l'appareil est alimenté par une batterie et que l'on n'appuie sur aucune touche, le rétro-éclairage s'éteint au bout d'une minute. Pour le réactiver, il suffit d'appuyer sur une touche.
  • Page 5 à partir de l’entrée 1 jusqu’à l’entrée 3. Quand on allume l’instrument, sur le display apparaît l’écriture suivante pendant au moins 10 secondes : HD32.2 WBGT Index Firm.Ver.=01.00 En plus du logo Delta Ohm sont indiqués le code de l’instrument et la version du firmware.
  • Page 6 Exemple d'impression immédiate des données, obtenues avec l'imprimante HD40.1. NOTES : ======================== Réglementation de référence ISO 7243 WBGT Index ======================== Modèle de l'instrument Model HD32.2 WBGT Index Firm.Ver.=01.00 Version du micrologiciel de l'instrument Firm.Date=2008/12/05 Date du micrologiciel de l'instrument SN=12345678 Numéro de série de l'instrument...
  • Page 7 En sélectionnant Info Instrument, vous pouvez visualiser les informations concernant l’instrument : code de l’instrument et programme opé- rationnel, version du micrologiciel et date, numéro de série, date d’étalonnage de l’instrument et code d’identification. WBGT Index 2008/11/10 08:00:00 INFO INSTRUMENT Model HD32.2 Firm.Ver.=01.00 Firm.Date=2008/06/30 Ser. Number=08010000 Calib: 2008/11/10 ID: 0000000000000000 Pour modifier l’ID, appuyez sur ENTRÉE.
  • Page 8 INFORMATIONS SUR LA SONDE : Description de la sonde connectée à l’entrée 1. Données d’étalonnage de la sonde connectée à l’entrée 1. Numéro de série de la sonde connectée à l’entrée 1. Description de la sonde connectée à l’entrée 2. Données d’étalonnage de la sonde connectée à l’entrée 2. Numéro de série de la sonde connectée à...
  • Page 9 1. À l'aide des touches fléchées , sélectionnez la durée de l'intervalle, comprise entre un minimum de 15 secondes et un maximum d'une heure. 2. Appuyez sur ENTER pour confirmer et retourner au menu d'enregistrement. 3. Pour revenir au menu d'enregistrement sans rien modifier, appuyez sur ESC. 4.
  • Page 10 Une fois entré dans le sous-menu ENREGISTREMENT, sélectionnez l'intitulé Start/Stop time à l'aide des touches fléchées : Le message "Enter start time" (Saisir l'heure de début) s'affiche comme indiqué ci-dessous : WBGT Index 2008/11/10 08:00:00 enter start time arrows to correct <ENTER>...
  • Page 11 ANNULER LE DÉMARRAGE AUTOMATIQUE : Une fois les heures de début et de fin de la section LOG définies, vous pouvez éviter le démarrage automatique de la section via l’en-tête Annuler le démarrage automatique. Une fois entré dans le sous-menu ENREGISTREMENT : WBGT Index 1.
  • Page 12 Log number: 1 Nombre de sections d’enregistrement ======================== Règles de référence ISO 7243 WBGT Index ======================== Modèle d’instrument Model HD32.2 WBGT Index Version du micrologiciel de l’instrument Firm.Ver.=01.00 Date du micrologiciel de l’instrument Firm.Date=2008/12/05 Numéro de série de l’instrument SN=12345678 Code d’identification...
  • Page 13 Imprimer le fichier sélectionné En sélectionnant cet en-tête, vous pouvez visualiser les sections d’enregistrement qui se trouvent dans l’instrument : LOG FILE – 01 – 02 – 03 04 – 05 – 06 – 07 08 – 09 – 10 – 11 12 – 13 – 14 – 15 Date: 2008/11/28 08:59:40 rec: 000039...
  • Page 14 Pour entrer dans le sous-menu Série, continuer comme indiqué ci-dessous : WBGT Index 1. Appuyer sur la touche MENU de l’instrument; 2008/11/10 08:00:00 2. Sélectionner, à l’aide des touches fléchées , le titre de série; SERIAL COM MENU 3. appuyez sur ENTER; Baudrate 4.
  • Page 15 CONTRASTE WBGT Index 2008/11/10 08:00:00 Cet en-tête de menu permet d’augmenter ou de diminuer le contraste sur l’écran : LCD CONTRAST Pour entrer dans le sous-menu Contraste, continuer comme indiqué ci-dessous : 1. Appuyer sur la touche MENU de l’instrument; <- arrows change -> 2.
  • Page 16 - Retourner la sonde et visser fermement la bouteille au réservoir de la sonde. - Tourner la sonde rapidement (pour éviter les déversements d’eau). - Fixer la sonde au support HD32.2.7.1 à l’aide des deux vis situées au bas de la sonde. Bottle...
  • Page 17 L’instrument est étanche, il ne faut pas le plonger dans l’eau. Si l’instrument tombe dans l’eau, vérifiez qu’il n’y a pas d’infiltration. INTERFACES SÉRIE ET USB : HD32.2 dispose d’une interface série RS-232C, isolée galvaniquement et d’une interface USB 2.0. En option, nous pouvons fournir, sur de- mande : •...
  • Page 18 LA MÉMORISATION DES DONNÉES ET LE TRANSFERT DES DONNÉES VERS UN PC : HD32.2 peut être connecté au port série RS232C ou au port USB d’un PC et peut échanger des données et des informations via le logiciel DeltaLog10 qui fonctionne avec Windows. Les valeurs mesurées peuvent être imprimées (touche ENTER) ou stockées dans la mémoire de l’instrument à...
  • Page 19 FONCTION D'EFFACEMENT : ANNULATION DES DONNÉES MÉMORISÉES : Pour annuler le contenu de la mémoire, vous devez utiliser la fonction Effacer le journal (voir le paragraphe 5.2.5 Gestionnaire de fichiers journaux). L’instrument annule la mémoire interne et, à la fin de l’opération, retourne à la visualisation normale. NOTES : •...
  • Page 20 Le diamètre extérieur du connecteur d'alimentation est de 5,5 mm, le diamètre intérieur est de 2,1 mm. Avertissement : Le bloc d'alimentation ne peut pas être utilisé comme chargeur de batterie. Si l'instrument est connecté à une source d'alimentation externe, le symbole [≈] s'affiche à...
  • Page 21 IMPRESSION DU RAPPORT DE MESURE : Norm ISO 7243 Norm ISO 7243 20230831 - V01...
  • Page 22 ENVIRONNEMENTS CHAUDS : Norm ISO 7243 20230831 - V01...
  • Page 23 N N or or m m I I S S O O 7 7 243 20230831 - V01...
  • Page 24 Norm ISO 7243 20230831 - V01...
  • Page 25 Norm ISO 7243 20230831 - V01...
  • Page 26 Norm ISO 7243 20230831 - V01...
  • Page 27 NOTES SUR LA SÉCURITÉ DU TRAVAIL ET DE L'EXPLOITATION : Utilisation autorisée : Respecter les spécifications techniques décrites dans le chapitre "CARACTÉRISTIQUES TECHNIQUES". Son utilisation est autorisée uniquement en conformité avec les instructions écrites dans ce manuel. Toute autre utilisation est considérée comme non conforme. Instructions générales sur la sécurité...
  • Page 28 Sonde de thermomètre globe Ø=50 mm TP3276.2, Ø=150 mm TP3275 Type de capteur Pt100 Précision Classe 1/3 DIN Plage de mesure -30 ÷ 120 °C Résolution 0.1°C Dérive de la température à 20 °C 0.003%/°C Dérive après 1 an 0.1°C/an Connexion 4 fils plus module SICRAM Connecteur...
  • Page 29 • HD40.1 : Imprimante (elle utilise un câble HD2110/RS) Document non contractuel - Nous nous réservons le droit de faire évoluer les caractéristiques de nos produits sans préavis - MN/HD32.2/20230831 - V01 Siège social Lyon / 9 rue de Catalogne - Parc des Pivolles - 69153 Décines Cedex / +33 (0)4 72 15 88 70 / contact@c2ai.com...
