- Page 1 IM-P077-02 ST-BEf-05 4.2.2.014 Purgeurs à flotteur inversé ouvert S et SF Notice de montage et d’entretien 1. Informations de sécurité 2. Information générale du produit 3. Installation 4. Mise en service 5. Fonctionnement 6. Entretien 7. Pièces de rechange Modifications réservées...
-
Page 2: Informations De Sécurité
Les instructions générales d'installation et de sécurité concernant vos tuyauteries ou la construction de votre unité ainsi que celles relatives à un bon usage des outils et des systèmes de sécurité doivent également s'appliquer. -
Page 3: Information Générale Du Produit

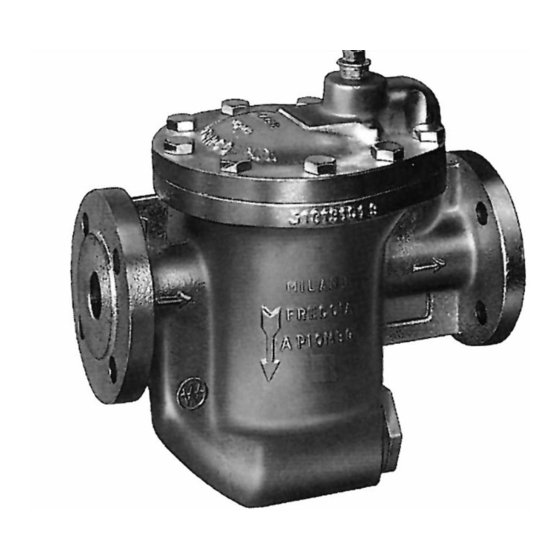

2. Information générale du produit 2.1 Description générale Les séries S sont des purgeurs à flotteur inversé ouvert en fonte à raccordements taraudés avec un filtre incorporé. Les séries SF sont de conception identique mais à raccordements à brides. Nota : Pour plus d'informations techniques, voir le feuillet TI-P077-01. -
Page 4: Limites D'emploi (Iso 6552)
SFB4 SFB8 SFB12 1" SC12 DN25 SFC4 SFC8 SFC12 1½" DN40 SD12 SFD4 SFD8 SFD12 2.5 Construction Les purgeurs à flotteur inversé ouvert séries S et SF sont construits en fonte avec les pièces internes en acier inoxydable. IM-P077-02 ST-BEf-05... - Page 5 Dans le cas d'une installation dans un lieu exposé, le purgeur pourra être calorifugé. Nota : en cas de décharge à l'atmosphère, s'assurer que le purgeur évacue le condensat vers un endroit sécurisé car celui-ci peut être à une température de 100°C.
-
Page 6: Mise En Service
- Enlever la bride d'attache après avoir dégagé les deux vis. - Dévisser le siège. - Après s'être assuré que toutes les faces de joints sont propres, revisser le nouveau siège en le serrant au couple de serrage recommandé (voir tableau 1). Enduire les filets avec une pâte appropriée. - Page 7 Tableau 1 Couples de serrage recommandés Rep. ½" - DN15 25 - 30 ¾" - DN20 35 - 40 1" - DN25 50 - 60 1½" - DN40 80 - 90 ½" - DN15 50 - 60 ¾" - DN20 50 - 60 1"...
-
Page 8: Pièces De Rechange Disponibles
Utiliser les descriptions données ci-dessus dans la colonne "Pièces de rechange disponibles" et spécifier le n° du modèle, le diamètre et la plage de pression du purgeur. Exemple : 1 - Ensemble clapet et siège pour purgeur à flotteur inversé ouvert Spirax Sarco SFB8, DN20 pour des pressions différentielles allant jusqu'à 8 bar. -
Page 9: Conseils Pour L'utilisation En Toute Securite Des Produits En Fonte
Une installation de vapeur et condensat doit être conçue et maintenue suivant les règles d'art. Ci-dessous les règles élémentaires nécessaire pour prévenir les coups de bélier et garantir des conditions de travail sûres. Prévention à prendre Intervalle de 30 à 50 mètres contre les coups de bélier! -
Page 10: Installation De Produits Ou Remontage Après L'entretien
Prévention contre les contraintes! Mauvaise alignement de la tuyauterie: Installation de produits ou remontage après l'entretien Ne pas serrer trop fort! Les boulons de brides doivent être Utiliser les bons serrées progressivement en croix couples de serrage. pour assurer l'alignment et une charge uniforme. - Page 11 IM-P077-02 ST-BEf-05...
- Page 12 Spirax-Sarco Benelux Industriepark 5 - 9052 ZWIJNAARDE Tél. +32 9 244 67 10 / +31 10 892 03 86 Fax +32 9 244 67 20 e-mail : Info@be.SpiraxSarco.com - Info@nl.SpiraxSarco.com www.SpiraxSarco.com/global/be - www.SpiraxSarco.com/global/nl IM-P077-02 ST-BEf-05...
