Montage et raccordement
4.6 Raccordement du câble d'alimentation
Pour raccorder le câble d'alimentation, procédez comme suit :
1. Faites passer le câble d'alimentation à travers l'entrée de câble et raccordez-le.
Remarque
Embouts pour l'utilisation de câbles toronnés
Utilisez des embouts pour raccorder des câbles toronnés.
①
②
③

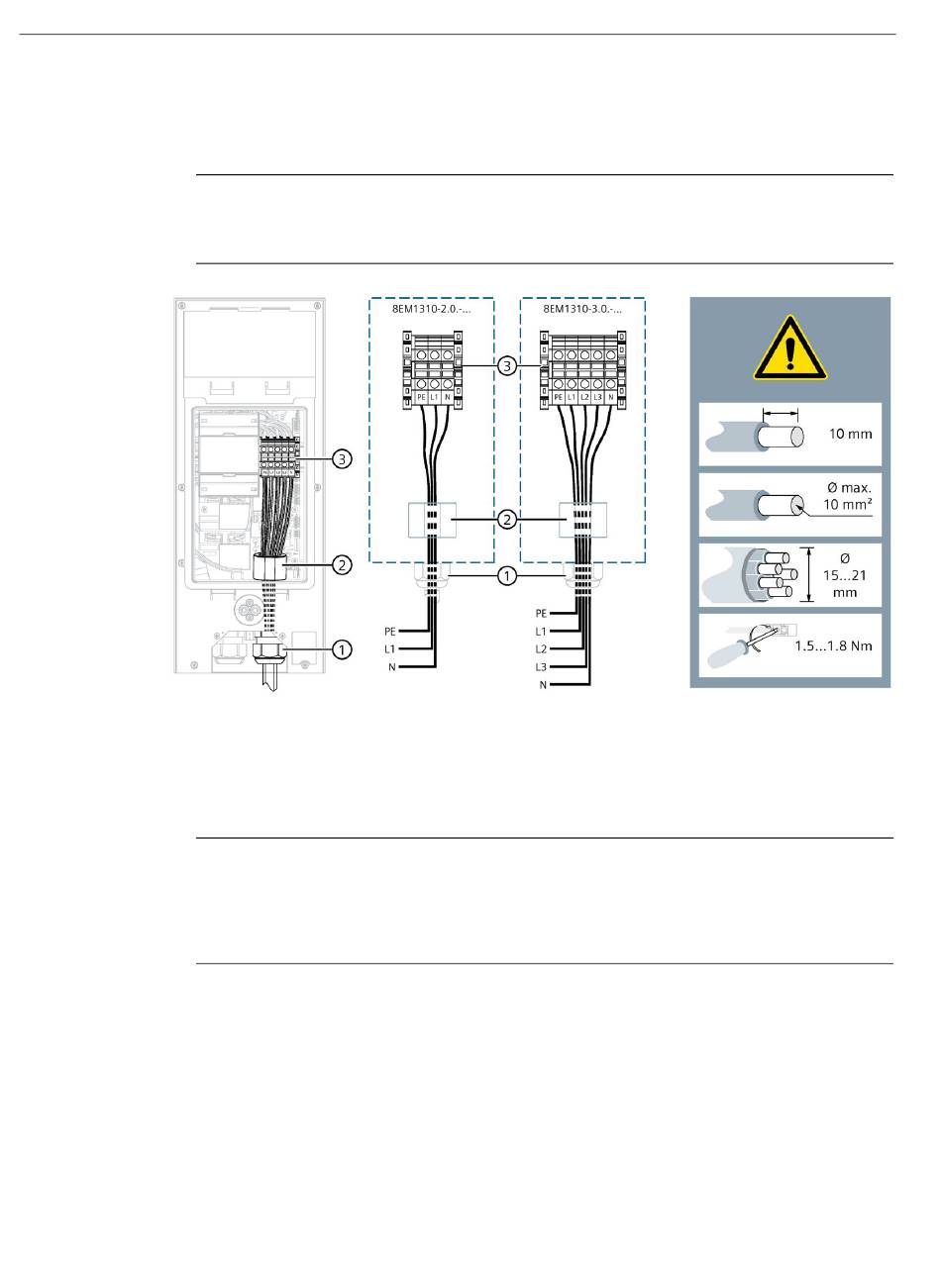

Figure 4-4
Remarque
Avec la variante avec prise de Type2, veillez à ce que l'actionnement auxiliaire du
verrouillage du connecteur (levier rouge) ne soit pas entravé ou bloqué par les câbles
raccordés. Vérifiez cela le cas échéant en actionnant prudemment le levier (plage de
pivotement max. 90°). Le replacer ensuite en position verticale.
2. Serrez l'écrou du presse-étoupe à la main pour garantir l'étanchéité et la décharge de
traction. Utilisez le réducteur fourni pour les câbles ayant un diamètre extérieur compris
entre 9 et 15 mm. Vérifiez que le joint est bien positionné.
30
Entrée de câble
Noyau en ferrite
Câble d'alimentation sur le bornier
Alimentation pour borne murale Wallbox 8EM1310-..0.-....
