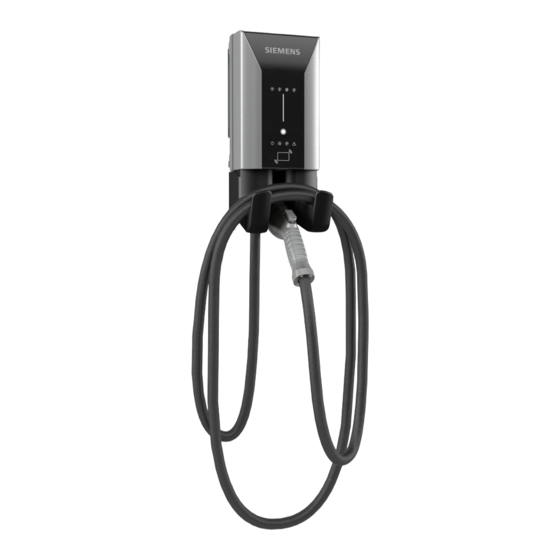

- Page 1 Guide d'installation rapide VersiCharge Borne de recharge de véhicule électrique siemens.ca/versicharge...
-
Page 2: Interface Homme-Machine (Ihm)
VersiCharge AC | Guide d'installation rapide Interface homme-machine (IHM) Figure 1. IHM résidentielle REMARQUE : Le nombre de voyants DEL peut changer en fonction du numéro de pièce et des caractéristiques spécifiques. Figure 2. IHM commerciale REMARQUE : Le nombre de voyants DEL peut changer en fonction du numéro de pièce et des caractéristiques spécifiques. -
Page 3: Ensemble D'installation
Guide d'installation rapide | VersiCharge Ensemble d'installation Liste d'équipement Installation standard - Ce dont vous aurez besoin : Électricien certifié (recommandé) Perceuse sans fil (mèche Phillips avec Détecteur de montants prolongateur) Voltmètre 240 V c.a. Prise NEMA 6-50 (utilisée uniquement Clé... -
Page 4: Équipement Fourni Dans L'ensemble
VersiCharge AC | Guide d'installation rapide Équipement fourni dans l’ensemble 1 – Connecteur ModBus User Card User Card Admin Card User Card Admin Card User Card User Card 1 - Support de montage 1 – Étui pour câbles 2 – Cartes d’administrateur 5 –... -
Page 5: Support De Montage
Guide d'installation rapide | VersiCharge Support de montage : ÉTAPE 1 ÉTAPE 1A Figure 3. Position du support Figure 4. Fixation murale Figure 5. Montage alternatif du support Montage du chargeur : ÉTAPE 2 ÉTAPE 3 ÉTAPE 4 Figure 6. Chargeur suspendu Figure 7. - Page 6 VersiCharge AC | Guide d'installation rapide ÉTAPE 5 ÉTAPE 6 ÉTAPE 7 P1 - Noir - Sous-tension/ alimentation P2 - Vert - Masse/terre P3 - Blanc - Sous-tension/ alimentation Figure 9. Fixer le chargeur (facultatif) Figure 10. Installation de l'étui Figure 11.
-
Page 7: Interface De Commande À Distance Externe
Guide d'installation rapide | VersiCharge ÉTAPE 10A (Voir ci-dessous les numéros de pièces applicables) ÉTAPE 10B (Voir ci-dessous les numéros de pièces applicables) Figure 15. Interrupteur de terminaison ModBus commercial* Figure 16. Interrupteur de terminaison ModBus* ÉTAPE 11 Interface de commande à distance externe Figure 17. - Page 8 VersiCharge AC | Guide d'installation rapide Facultatif Installation de la prise ÉTAPE 1 Montage standard 1. Localisez un montant dans le mur qui peut supporter le poids de plus de 7,7 kg (17 lb) du VersiCharge. (recommandé) 2. Placez le support de montage à 30 cm (12 po) maximum au-dessus d'une prise de courant de 240 V; mettez le support à niveau et percez le trou central supérieur à...
- Page 9 Guide d'installation rapide | VersiCharge ÉTAPE 5 Fixer le chargeur 1. À l'aide des 3 vis à tête creuse cylindrique à six pans 10-32 X 3/8 po, inviolables (alternative inviolable), fixez le couvercle du VersiCharge avec une vis sur le côté droit pour le maintenir en position fermée. 2.
- Page 10 ÉTAPE 11 Connecter l’interface Le chargeur VersiCharge de Siemens dispose d'une interface de contrôle à distance qui permet à un dispositif externe de de contrôle à contrôler la charge. À titre d’exemple, citons les interrupteurs de réponse à la demande, les systèmes immotiques, les distance externe - capteurs numériques, etc.
-
Page 11: Entretien
Guide d'installation rapide | VersiCharge Entretien Bien qu'il n'y ait pas d’entretien à effectuer sur les parties internes du VersiCharge, l'extérieur nécessite un entretien de base raisonnable. Le propriétaire/utilisateur peut effectuer l’entretien suivant. Tout autre service doit être effectué par du personnel qualifié. -
Page 12: Annexe A.- Fonctionnement Du Système/Défauts
VersiCharge AC | Guide d'installation rapide ANNEXE A.- Fonctionnement du système/défauts État du voyant Description Solution Fonctionnement normal 1 Prêt à charger - Sous tension - Voyant blanc fixe Connectez le VÉ. Commencez Voyant n la recharge. 2 Véhicule connecté - Débranchez le câble de Voyant n connexion du VÉ. - Page 13 Guide d'installation rapide | VersiCharge État du voyant Description Solution Défauts 9 – Bouton tactile - Réinitialisation du défaut à la terre - Appuyez L'unité est dans un état de Voyant n à une reprise pour réinitialiser l'unité. défaut. Appuyez à une reprise pour réinitialiser le défaut à...
-
Page 14: Annexe B - Liens Utiles
VersiCharge AC | Guide d'installation rapide ANNEXE B - Liens utiles Retrouvez les éléments suivants sur le site : usa.siemens.com/ versicharge • Enregistrez votre VersiCharge • Téléchargez l'outil de configuration VersiCharge (applica- tion PC) • Configurez votre VersiCharge • Foire aux questions du VersiCharge •... -
Page 15: Annexe C - Diagramme De Câblage
Guide d'installation rapide | VersiCharge Annexe C - Diagramme de câblage... - Page 16 être utilisées pour une application spécifique et ne constituent pas une garantie de performance pour aucun projet. Les résultats réels dépendent de conditions variables. Par conséquent, Siemens ne fait aucune déclaration, garantie ou assurance quant à l'exactitude, l'actualité ou l'exhaustivité...
