EINHELL FREELEXO Instructions D'origine
  1. Manuels
  2. Marques
  3. EINHELL Manuels
  4. Tondeuses à gazon
  5. FREELEXO
  6. Instructions d'origine

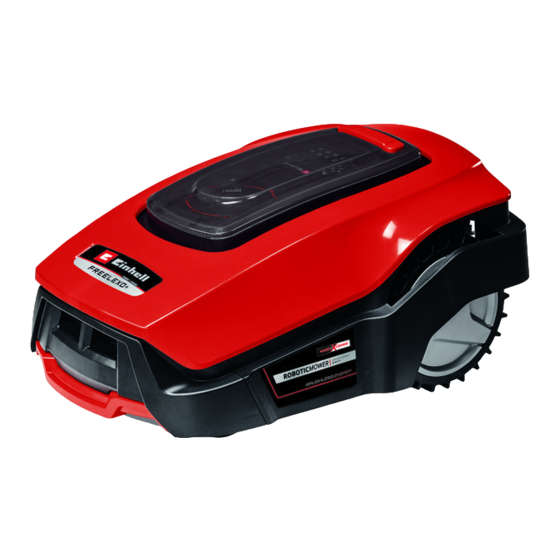

EINHELL FREELEXO Instructions D'origine
