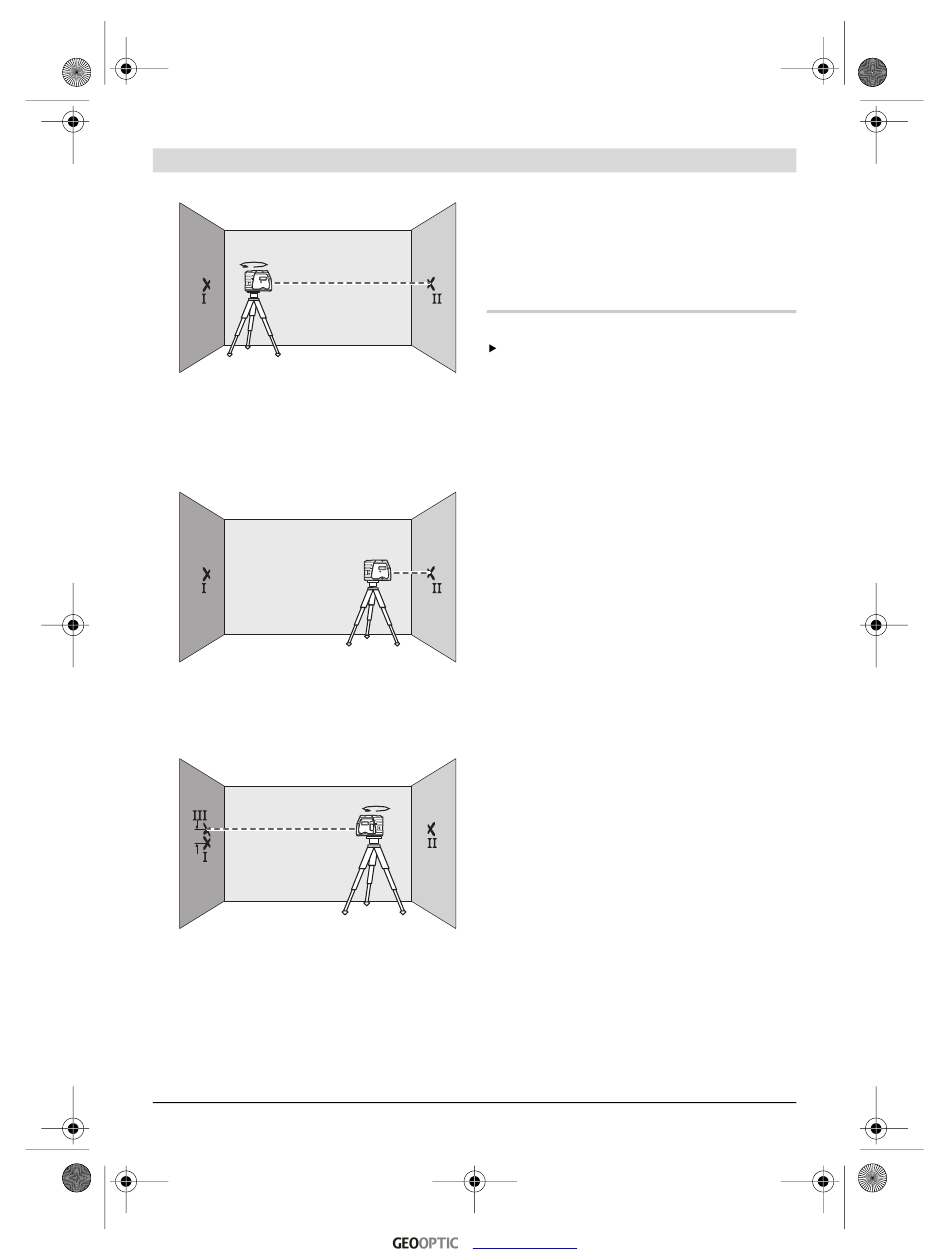

– Kierrä mittaustyökalu 180°, anna sen vaait-
tua ja merkitse lasersäteen keskipiste vastak-
kaiselle seinälle B (piste II).
– Aseta mittaustyökalu – sitä kiertämättä –
lähelle seinää B, käynnistä se ja anna sen
vaaittua.
A
– Suuntaa mittaustyökalu korkeustasolla niin,
että (jalustan avulla tai asettamalla jotain
mittaustyökaluln alle) lasersäteen pisteen
keskipiste osuu täsmälleen aiemmin merkit-
tyyn pisteeseen II, seinässä B.
A
d
– Kierrä mittaustyökalu 180°, muuttamattakor-
keutta. Anna sen vaaittua ja merkitse lasersä-
teen keskipiste vastakkaiselle seinälle A (piste
III). Varmista, että piste III on mahdollisimman
pystysuoraan pisteen I ylä- tai alapuolella.
– Kahden merkityn pisteen, I ja III erotus d
seinässä A on mittaustyökalun todellinen kor-
keuspoikkeama pitkin pituusakselia.
1 609 929 S07 | (2.10.08)
Mittausmatkalla 2 x 20 m = 40 m sallittu poik-
keama on:
B
40 m x ±0,3 mm/m = ±12 mm.
Ero d pisteiden I ja III välissä saa olla korkein-
taan 12 mm.
Työskentelyohjeita
Käytä aina vain lasersäteen keskipistettä
merkintää varten. Laseerpisteen koko muut-
tuu etäisyyden muuttuessa.
Kiinnitys pidikkeeseen
Kiinnitä mittaustyökalu pidikkeeseen 8 kiertä-
mällä kiinni pidikkeen kiinnitysruuvi 9 mittaus-
työkalun 1/4"-jalustakiinnikkeeseen 6. Voit kier-
tää mittaustyökalua pidikkeessä hölläämällä
ruuvia 9 vähän.
B
– Kierrä mittaustyökalu pidikkeessä 8 sivulle
tai taaksepäin, jotta alempi luotisäde tulee
näkyviin.
– Kierrä mittaustyökalu pidikkeessä 8, jotta vaa-
kasuoralla lasersäteellä voit siirtää korkeuksia.
Pidikkeen 8 avulla sinulla on seuraavat mahdolli-
suudet mittaustyökalun kiinnittämiseen:
– Asenna pidike 8 1/4"-jalustakiinnikkeellä 13
jalustaan 18 tai yleismalliseen valokuvausja-
lustaan. Tarvitset 5/8"-jalustakiinnikkeen 14
yleismalliseen jalustaan kiinnitystä varten.
– Pidike 8 voidaan kiinnittää teräsosiin mag-
neeteilla 12.
– Sisä- ja puuseiniin pidike 8 voidaan kiinnittää
B
ruuveilla. Työnnä vähintään 50 mm pituiset
180˚
ruuvit pidikkeen ruuvinreikien 10 läpi.
– Putkiin tai vastaaviin, pidike 8 voidaan kiin-
nittää hihnan avulla, joka vedetään hihnanoh-
jaimen 11 läpi.
Työskentely jalustan kanssa (lisätarvike)
Jalusta 18 tarjoaa tukevan mittausalustan, jonka
korkeus on säädettävissä. Aseta mittaustyöka-
lun jalustakiinnitys 6 jalustan 1/4"-kierteeseen ja
ruuvaa se kiinni jalustan lukitusruuvilla.
