2 Installation mécanique
2 Installation mécanique

À la réception
Après réception du variateur, effectuez les tâches suivantes :
• Vérifiez que le variateur n'est pas endommagé. Si le variateur se révèle endommagé à la réception, contactez votre
revendeur.
• Assurez-vous que vous avez reçu le bon modèle en vérifiant les informations inscrites sur la plaque signalétique. Si
vous avez reçu un modèle différent, contactez votre revendeur.


Environnement d'installation

Pour assurer au variateur des performances et une durée de vie optimales, installez-le dans un environnement remplissant
les conditions suivantes.
Environnement
Zone d'installation
Température ambiante
Humidité
Température de stockage
Zone adjacente
Altitude
Vibrations
Positionnement


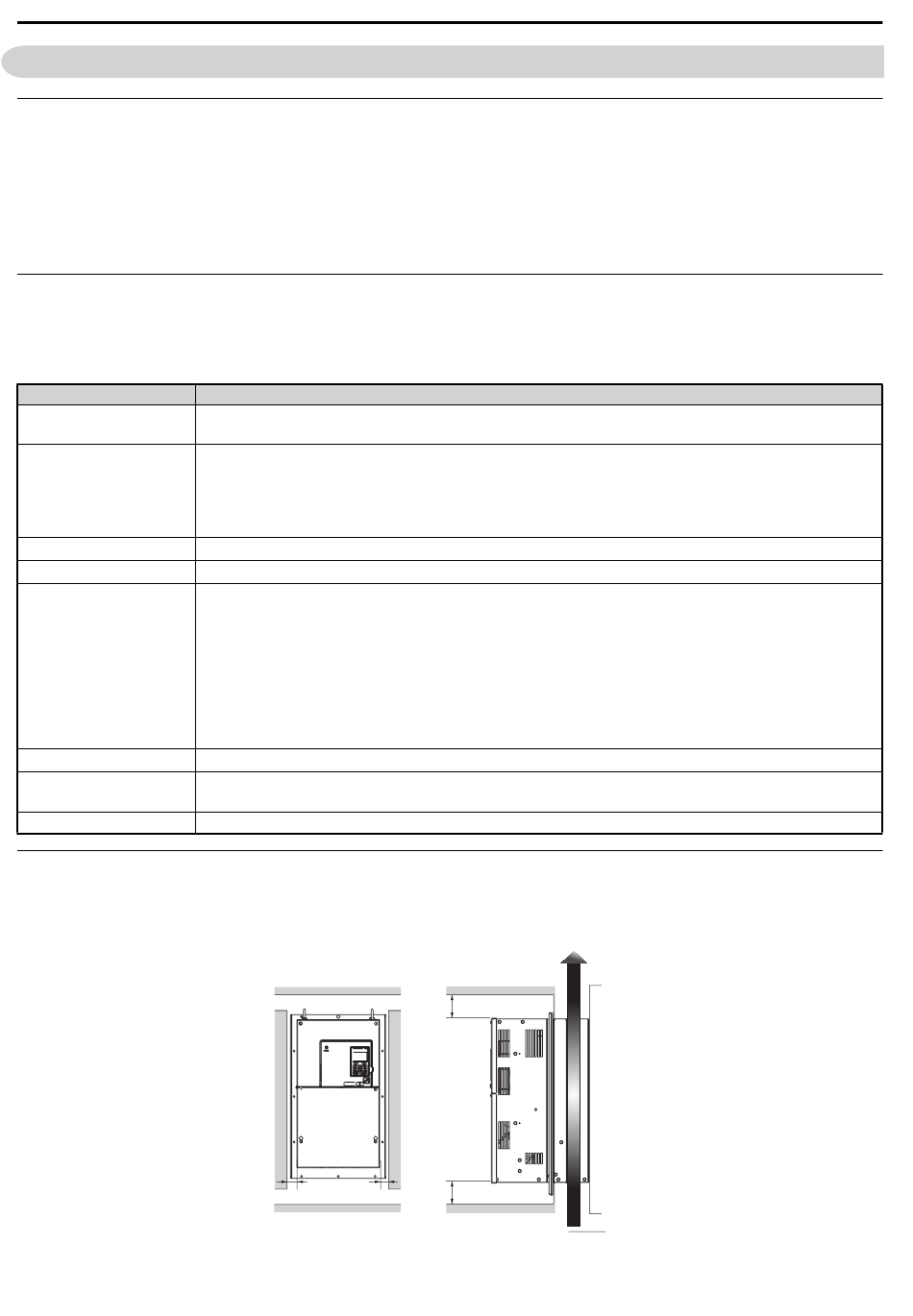

Positionnement et espacements

Installez toujours le variateur en position verticale. Prévoyez un minimum d'espace autour de l'appareil (en observant les
distances indiquées sur la figure ci-dessous), afin d'assurer un refroidissement correct.
FR 10
À l'intérieur du boîtier doté d'une découpe pour une fixation externe du dissipateur thermique afin de fournir une
classe de protection IP54.
-10°C à +50°C (à l'extérieur du panneau), jusqu'à +40°C (à l'intérieur du panneau)
La fiabilité du variateur est maximale dans les environnements non sujets à de fortes variations de température.
Lorsque le variateur est placé dans une armoire, installez un ventilateur ou un système de climatisation à proximité
pour garantir que la température de l'air à l'intérieur de cette armoire ne dépasse pas les niveaux spécifiés.
Ne laissez pas de givre se former sur le variateur.
95 % HR ou moins, sans condensation
De -20 à +60 °C
Installez le variateur dans un lieu non exposé :
• à des dispersions d'huile et des poussières
• à des copeaux métalliques, de l'huile, de l'eau et autres matériaux étrangers
• à des substances radioactives
• à des matières combustibles (par exemple, du bois)
• à des gaz et liquides nocifs
• à de fortes vibrations
• à des chlorures
• à la lumière directe du soleil
1000 m, jusqu'à 3000 m avec réduction de charge (pour plus d'informations, reportez-vous au manuel technique)
10 - 20 Hz à 9,8 m/s 2
20 - 55 Hz à 5.9 m/s 2
Installez toujours le variateur à la verticale afin de lui assurer un refroidissement maximal.
30 mm 30 mm
YASKAWA Europe TOFP_C710606_97A - Variateur CA A1000 IP54READY - Guide de démarrage rapide
Conditions
120 mm
120 mm
Air
