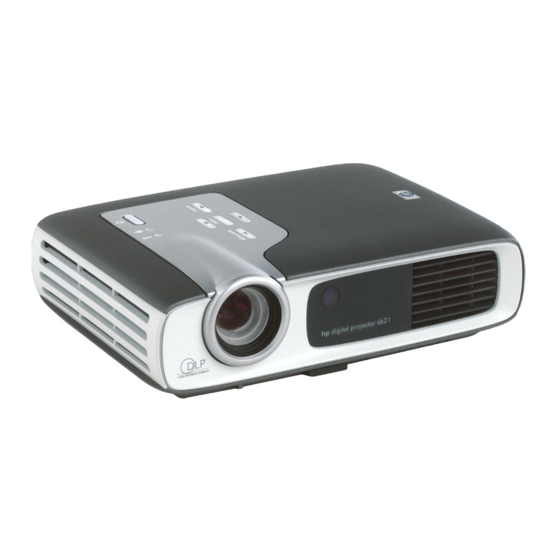

- Page 1 Manuel de l’utilisateur hp Projecteurs numériques xb31 & sb21 Français • version 13.05.02...
- Page 2 Manuel de l’utilisateur Projecteurs numériques hp xb31 et sb21...
-
Page 3: Table Des Matières
Réglage du zoom et de la mise au point du hp xb31 .......... 18 Taille de l´ image projetée (diagonale)..18 Réglage de la mise au point du hp sb21.. 19 Taille de l´ image projetée (diagonale)..19 Commandes Panneau de commande et télécommande..20 Menus affichés à... -
Page 4: Sécurité
Sécurité personnelle AVERTISSEMENT ! ÉVITER TOUTE LÉSION OCULAIRE. Ne pas regarder la lentille xb31 sb21 du projecteur lorsque la lampe est allumée. Ne pas diriger le rayon laser de la télécommande directement vers ses yeux ou ceux d´ une autre personne. -
Page 5: Intro
Caractéristiques du projecteur Le projecteur numérique hp xb31 est un projecteur XGA DLPTM à puce unique sb21 xb31 de 0,7 po doté des caractéristiques exceptionnelles suivantes : • XGA véritable, 1024 x 768 pixels adressables • 1 500 lumens comparables •... -
Page 6: Contenu De L´emballage
Contenu de l´emballage Les projecteurs numériques hp sont livrés avec les articles suivants. Il importe de vérifier qu´ il n´ en manque aucun. Le cas échéant, communiquer immédiatement le dépositaire. xb31 sb21 xb31 sb21 Projecteur avec capuchon Projecteur avec capuchon de... -
Page 7: Présentation Du Projecteur
Présentation du projecteur xb31 1. Panneau de commande 6. Récepteurs de télécommande (avant et arrière) 2. Connecteur d´ alimentation électrique 7. Bouton d´ élévation 3. Ports de connexion E/S 8. Pied d´ élévation 4. Disque de zoom 9. Capuchon de lentille 5. -
Page 8: Panneau De Commande
Panneau de commande xb31 sb21 1. Bouton d´ alimentation 2. Témoin de la lampe 3. Témoin de la température 4. Bouton Source 5. Bouton de menu (affiché-masqué) 6. Bouton Image automatique 7. Boutons de sélection - quatre directions Fonctions du panneau arrière xb31 1. -
Page 9: Télécommande Avec Souris Et Pointeur Laser
Télécommande avec souris et pointeur laser xb31 sb21 Témoin de transmission Multisélecteur Projecteur Bouton droit de souris Page précécedente Cacher image Pointeur laser Page suivante Correction trapèze Volume ( + / - ) Zoom avant-arrière Source Menu Arrêt sur... -
Page 10: Installation
Connexion du projecteur numérique hp xb31 à xb31 un ordinateur Brancher le câble d´ alimentation Brancher l´ extrémité noire du Brancher l´ extrémité bleue du au projecteur et à une prise de câble vidéo au projecteur. câble vidéo au PC. Pour utiliser la courant. -
Page 11: Connexion Du Projecteur Numérique Hp Xb31 À D´autres Sources De Signal
Connexion du projecteur numérique hp xb31 à d´autres sources de signal xb31 Antenne Sortie syntoniseur numérique AVERTISSEMENT ! Débrancher le projecteur Sortie S-vidéo pendant le fonctionnement de la Sortie vidéo ventilation réduit la durée d’utilisation de la lampe. 1. Câble électrique REMARQUE : pour optimiser le 2. -
Page 12: Connexion Du Projecteur Numérique Hp Sb21 À Un Ordinateur
Connexion du projecteur numérique hp sb21 à un ordinateur sb21 Brancher le câble d´ alimentation Brancher l´ extrémité noire du Brancher l´ extrémité bleue du au projecteur et à une prise de câble vidéo au projecteur. câble vidéo au PC. Pour utiliser courant. -
Page 13: Connexion Du Projecteur Numérique Hp Sb21 À D´autres Sources De Signal
Connexion du projecteur numérique hp sb21 à d´autres sources de signal sb21 Sortie vidéo Sortie S-vidéo Antenne Sortie syntoniseur numérique AVERTISSEMENT ! Débrancher le projecteur pendant le fonctionnement de la ventilation réduit la durée d’utilisation de la lampe. 1. Câble électrique REMARQUE : pour optimiser le 2. -
Page 14: Fonctionnement
3. Mettre le projecteur sous tension en appuyant sur le bouton d´ alimentation du panneau de commande. • La ventilation s´ allume. • L´ écran de démarrage hp s´ affiche pendant 30 s, puis le témoin bleu d´ alimentation s´ allume. 4. Allumer la source de signal. Le projecteur détecte automatiquement la source. -
Page 15: Mise Sous Et Hors Tension Du Projecteur (Suite)
REMARQUE : lorsque le témoin bleu d’alimentation clignote, l’appareil ne peut pas être mis hors ou sous tension. Le projecteur ne réagit pas aux commandes de l’utilisateur. REMARQUE : le modèle présenté est le hp xb31. -
Page 16: Réglage De L´image Projetée
Réglage de l´image projetée xb31 sb21 Réglage de l´angle d´affichage Pour élever l´angle d´affichage du projecteur : 1. Appuyer sur le bouton d´ élévation et le maintenir enfoncé. 2. Lever le projecteur à l´ angle d´ affichage voulu , puis relâcher le bouton pour verrouiller le pied d´... -
Page 17: Réglage De L´ Angle D´ Affichage
Réglage de l´angle d´affichage (suite) xb31 Bouton d’élévation Pied d’élévation Bouton sb21 d’élévation Pied d’élévation... -
Page 18: Réglage Du Zoom Et De La Mise Au Point Du Hp Xb31
Réglage du zoom et de la mise au point du hp xb31 Le zoom se règle en faisant tourner le disque de zoom. xb31 Tourner le disque de mise au point jusqu´ à ce que l´ image soit nette. -
Page 19: Réglage De La Mise Au Point Du Hp Sb21
Réglage de la mise au point du hp sb21 sb21 Tourner le disque de mise au point jusqu´ à ce que l´ image soit nette. Le projecteur est capable de faire la mise au point sur des distances de 1,0 à... -
Page 20: Commandes
Panneau de commande et télécommande xb31 sb21 Les fonctions du projecteur sont gérées par le panneau de commande ou la télécommande et l´ affichage à l´ écran (OSD). Panneau de commande 1. Bouton d´ alimentation 2. Témoin de la lampe 3. -
Page 21: Menus Affichés À L´écran (Osd)
Menus affichés à l´écran (OSD) xb31 sb21 Le projecteur possède des menus affichés à l´ écran (OSD), en plusieurs langues, qui permettent de régler l´ image en modifiant divers paramètres. Fonctionnement • Appuyer sur les boutons pour afficher le contenu de l´ onglet voulu. -
Page 22: Menu « Langue
« Langue » du menu. 3. Appuyer sur les boutons pour choisir le langue désirée. 4. Appuyer sur le bouton « Menu » pour confirmer la sélection. REMARQUE : le menu OSD du hp sb21 ne comporte pas de menu Audio. -
Page 23: Menu « Toutes Images
L´ optimisation de l´ image peut être réglée progressivement entre 0 et 10. Cliquer sur le bouton glissoir pour ajuster l´ image. REMARQUE : le menu OSD du hp sb21 ne • Le réglage 10 offre la plus grande luminosité et le plus haut contraste. comporte pas •... -
Page 24: Menu « Audio
Aigus Le paramètre Aigus contrôle les hautes fréquences de la source audio. REMARQUE : le menu OSD du hp sb21 ne • Appuyer sur le bouton pour diminuer les sons aigus. comporte pas • Appuyer sur le bouton pour augmenter les sons aigus. -
Page 25: Menu « Image Ordina
« Fréquence » est la fréquence des données d´ affichage. Elle doit REMARQUE : le menu OSD correspondre à celle de la carte graphique de l´ ordinateur. Si une barre du hp sb21 ne verticale papillotte, utiliser cette fonction pour effectuer le réglage. comporte pas... -
Page 26: Menu « Gestion
Avant – Haut : image pivotée verticalement pour une projection au plafond. REMARQUE : le menu OSD du hp sb21 ne • Arrière – Haut : image inversée et retournée pour une comporte pas projection au plafond derrière un écran de menu translucide. -
Page 27: Menu « Image Vidéo
•Appuyer sur le bouton pour diminuer la quantité de couleur dans REMARQUE : le menu OSD l´ image. du hp sb21 ne comporte pas •Appuyer sur le bouton pour augmenter la quantité de couleur dans de menu l´... -
Page 28: Commande À Distance
• Appuyer sur le bouton « Arrêt sur l´ image » pour figer l´ image à l´ écran. Bouton Volume haut (+) et Volume bas (-) (hp xb31 uniquement) • Appuyer sur les boutons « Volume + » ou « Volume – » pour augmenter ou diminuer le son du haut-parleur. - Page 29 Témoin de transmission Multisélecteur Projecteur Bouton droit de souris Page précédente Cacher image Page suivante Pointeur laser Correction trapèze Volume ( + / - ) Zoom avant-arrière Source Menu Arrêt sur Bouton gauche de souris AVERTISSEMENT ! ÉVITER TOUTE LÉSION...
-
Page 30: Annexes
• S´ il s´ agit d´ un ordinateur : Si la résolution de l´ ordinateur est supérieure à 1024×768 pour le hp xb31 ou à 800×600 pour le hp sb21, le projecteur redimensionne l´ image pour concorder avec la sortie de l´ ordinateur. Il est également possible, si désiré, de régler la résolution d´... -
Page 31: Dépannage (Suite)
Dépannage (suite) • S´ il s´ agit d´ un PowerBook de Apple : xb31 sb21 Dans Tableaux de bord, ouvrir l´ affichage PowerBook pour sélectionner Miroir vidéo (Video Mirroring) « Activé ». Problème : l´image saute ou papillote • Activer la fonction « Image automatique ». -
Page 32: Remplacement Du Module De Lampe
3. Retirer le capot. chaude pendant le fonctionnement du projecteur. 4. xb31 : enlever les 2 vis qui retiennent le module de lampe. Le laisser refroidir 30 min. sb21 : enlever les 3 vis qui retiennent le module de lampe. -
Page 33: Remplacement De La Lampe (Suite)
Remplacement de la lampe (suite) REMARQUE : pour les projecteurs numériques xb31 et sb21, un tourneris Phillips est nécessaire. xb31 sb21... -
Page 34: Fiche Technique Du Hp Xb31
Fiche technique du hp xb31 Légèreté • Technologie DLPTM à puce unique xb31 Luminosité • 1 500 lumens comparables Rapport de contraste • 1 800 : 1 (100 - 0 %) Lampe • Module de lampe P-VIP de 156 W remplaçable par l´ utilisateur Nombre de pixels •... -
Page 35: Modes De Compatibilité Du Hp Xb31
Modes de compatibilité du hp xb31 xb31 Mode Résolution ANALOGIQUE NUMÉRIQUE Fréquence V Fréquence H Fréquence V Fréquence H (Hz) (Hz) (Hz) (Hz) VESA VGA 640 x 350 31,5 31,5 VESA VGA 640 x 350 37,9 37,9 VESA VGA... -
Page 36: Fiche Technique Hp Sb21
Fiche technique hp sb21 Moteur léger • Technologie DLP à puce unique sb21 Luminosité • 1 000 lumens comparables Rapport de contraste • 1 800 : 1 (100 - 0 %) Lampe • Module de lampe P-VIP de 132 W remplaçable par l´... -
Page 37: Modes De Compatibilité Du Hp Sb21
Modes de compatibilité du hp sb21 Mode Résolution ANALOGIQUE NUMÉRIQUE sb21 Fréquence V Fréquence H Fréquence V Fréquence H (Hz) (Hz) (Hz) (Hz) VESA VGA 640 x 350 31,5 31,5 VESA VGA 640 x 350 37,9 37,9 VESA VGA... -
Page 38: Information Sur La Règlementation
Marque de commerce : Projecteurs numériques Hewlett-Packard Nom du produit : xb31 et sb21 Conforme à la Section 15 des règlements de la FCC. Le fonctionnement est sujet aux conditions suivantes : 1. ce dispositif ne peut causer d’interférence nocive, 2. -
Page 39: Garantie Et Assistance
Garantie et assistance xb31 sb21 Consulter les aux renseignements sur la garantie et l´ assistance du dépliant livré avec le projecteur ou contacter le service après-vente hp à www.hp.com/go/support ou au 208-323-2551.
