Fonctions mathématiques FFT
Option
mathématique
FFT
Fenêtre
Zoom FFT
1
Disponible uniquement sur les oscilloscopes à 4 voies.

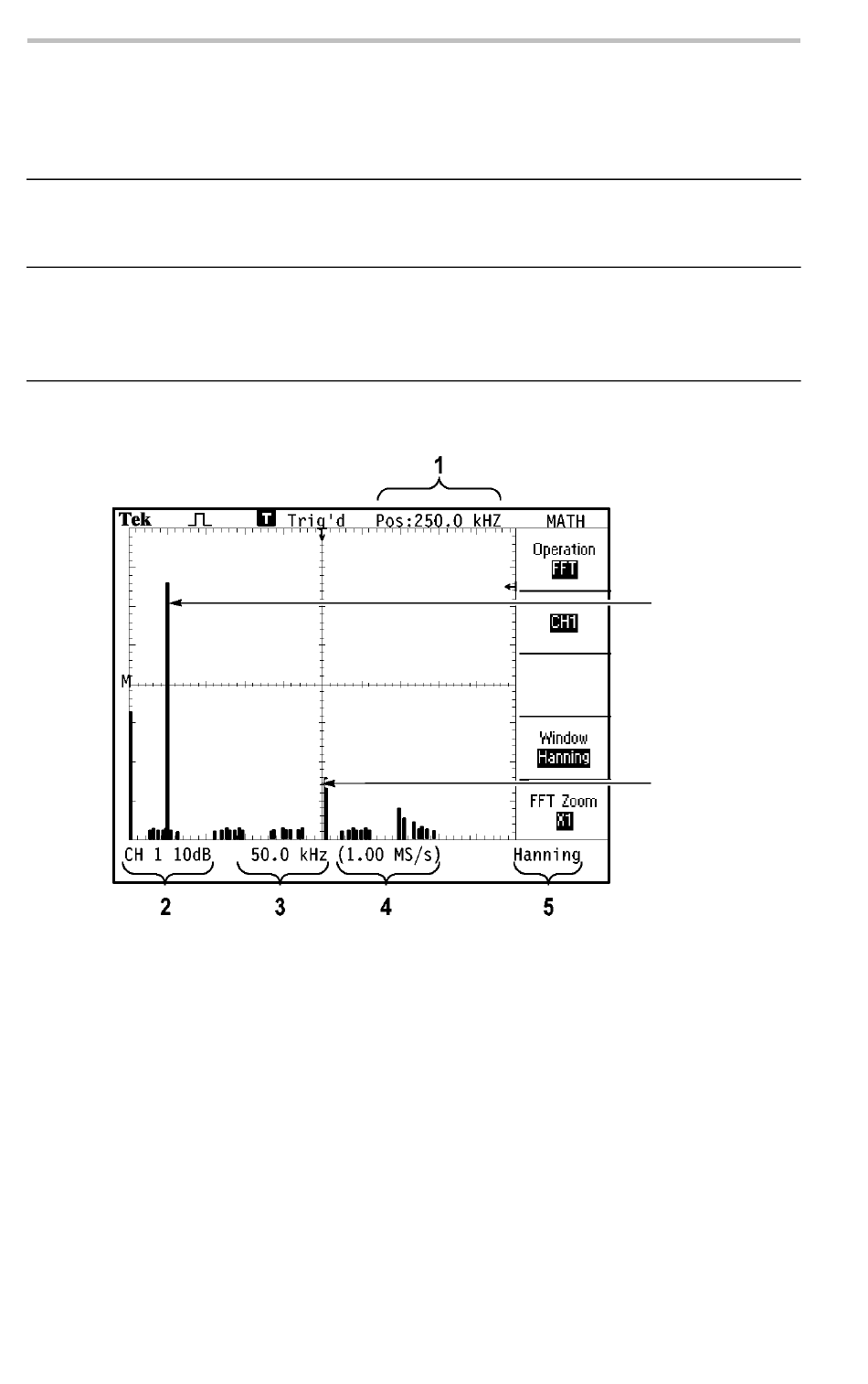

1. Fréquence au niveau de la ligne centrale du réticule.
2. Echelle verticale, en dB par division (0 dB = 1 V
3. Echelle horizontale, en fréquences par division.
4. Fréquence d'échantillonnage, en nombre d'échantillons par
seconde.
5. Type de fenêtre FFT.
72
Réglages
Hanning, Flattop,
Rectangular
X1, X2, X5, X10
Manuel de l'utilisateur de l'oscilloscope TDS1000B/2000B
Commentaires
Sélectionne le type de fenêtre
FFT ;(Voir page 73, Sélection d'une
fenêtre FFT.)
Permet de modifier l'agrandissement
horizontal de l'affichage FFT ;
(Voir page 76, Agrandissement et
positionnement d'un spectre FFT.)
Composante
de
fréquence
fondamentale
Composante
de
fréquence
).
eff
