Principes de fonctionnement
12. La source utilisée pour le déclenchement est affichée.

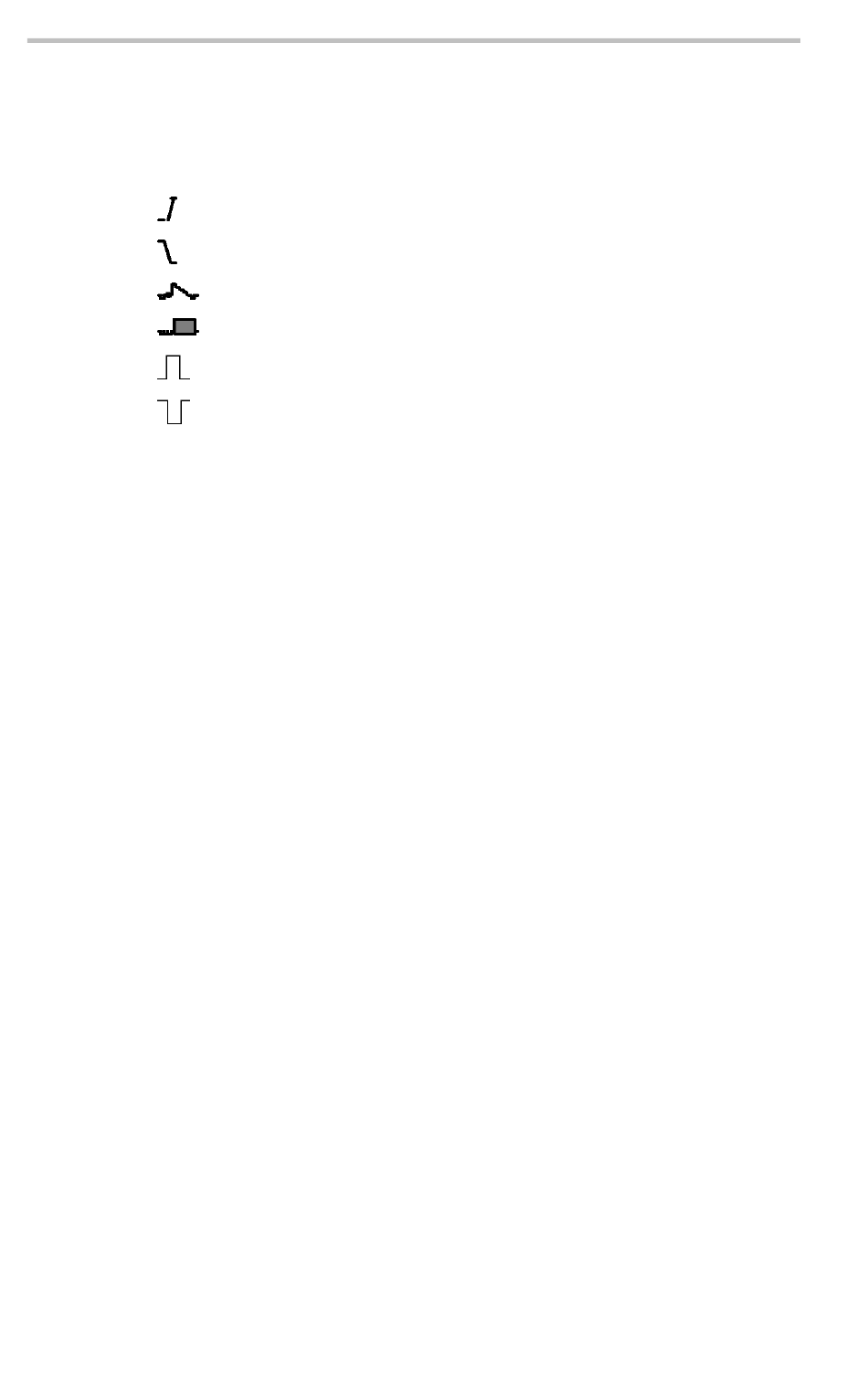

13. L'icône indique le type de déclenchement sélectionné comme suit :
14. L'affichage indique le niveau de déclenchement sur front ou sur
largeur d'impulsion.
15. La zone d'affichage contient des messages utiles, dont certains
s'affichent pendant 3 secondes seulement.
Si vous rappelez un signal sauvegardé, des informations s'affichent
à propos du signal de référence, telles que RefA 1,00 V 500 µs.
16. La date et l'heure sont affichées.
17. L'affichage indique la fréquence du déclenchement.
14
Déclenchement sur front pour le front montant.
Déclenchement sur front pour le front descendant.
Déclenchement vidéo pour l'option Synchro de ligne.
Déclenchement vidéo pour l'option Synchro de trame.
Déclenchement sur largeur d'impulsion, polarité positive.
Déclenchement sur largeur d'impulsion, polarité
négative.
Manuel de l'utilisateur de l'oscilloscope TDS1000B/2000B
