2.

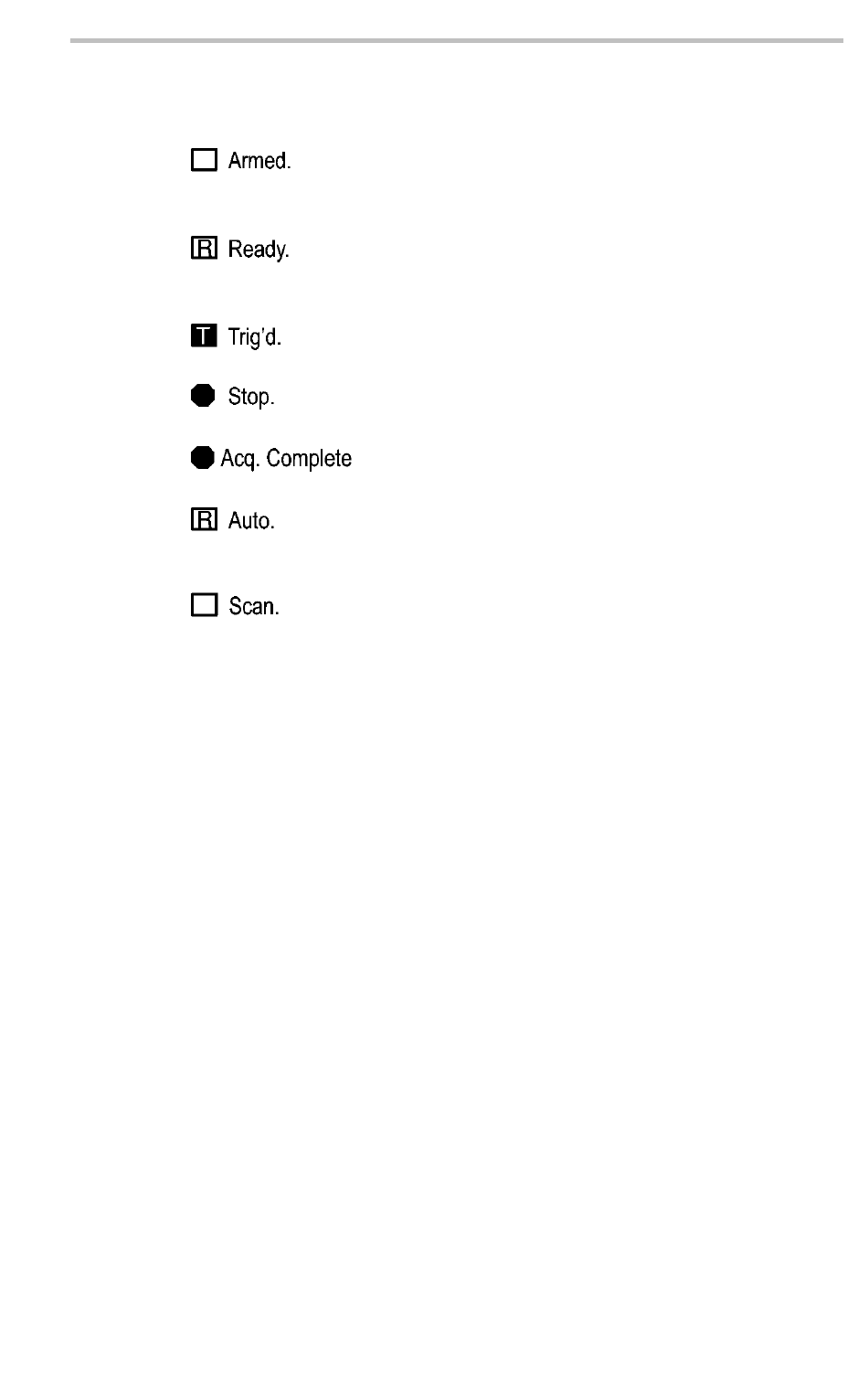

L'état du déclenchement est indiqué par les icônes ci-dessous :
3.
Le marqueur indique la position horizontale de déclenchement.
Tournez le bouton HORIZONTAL POSITION pour modifier la
position du marqueur.
4.
L'affichage indique le temps au réticule central. Le temps au
déclenchement est zéro.
5.
Le marqueur indique le niveau de déclenchement sur front ou sur
largeur d'impulsion.
6.
Les marqueurs à l'écran indiquent les points de référence de masse
des signaux affichés. S'il n'existe aucun marqueur, la voie n'est
pas affichée.
7.
Une icône en forme de flèche indique que le signal est inversé.
8.
Les facteurs d'échelle verticale des voies sont affichés.
9.
Une icône B
10. Le réglage de la base de temps principale est affiché.
11. L'affichage indique le réglage de la base de temps de la fenêtre, si
celle-ci est utilisée.
Manuel de l'utilisateur de l'oscilloscope TDS1000B/2000B
L'oscilloscope est en train d'acquérir des données
de pré-déclenchement. Dans cet état, tous les
déclenchements sont ignorés.
Toutes les données de pré-déclenchement ont été
acquises et l'oscilloscope est prêt à accepter un
déclenchement.
L'oscilloscope a détecté un déclenchement et il est en
train d'acquérir les données de post-déclenchement.
L'oscilloscope a arrêté l'acquisition des données du
signal.
L'oscilloscope a terminé l'acquisition d'une séquence
unique.
L'oscilloscope est en mode automatique et il est
en train d'acquérir des signaux en l'absence de
déclenchement.
L'oscilloscope est en train d'acquérir et d'afficher en
continu les données du signal en mode Balayage.
indique que la bande passante de la voie est limitée.
P
Principes de fonctionnement
13
