resideo Braukmann AMX300 Série Notice D'installation

Braukmann
Série AMX300

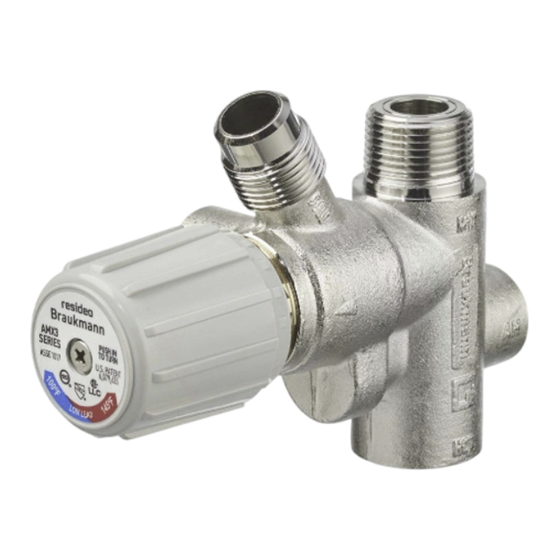

VANNE DE MÉLANGE DIRECTCONNECT™
APPLICATION
Les vannes de mélange DirectConnect™ série AMX300
conviennent à toutes les applications nécessitant une
régulation précise de la température de l'eau chaude basée
sur un mélange de l'eau froide et chaude, telle que l'eau
domestique. Les vannes sont conçues pour un montage
direct sur le chauffe-eau des résidences, des hôtels, des
hôpitaux ou des centres d'hébergement.
Avantages
Les vannes AMX300 fournissent un confort et une sécurité
accrus pour l'utilisateur tout en réduisant le temps
d'installation de l'entrepreneur en plomberie.
Fonctionnement
Un élément thermostatique permet un fonctionnement
automatique. L'élément règle l'arrivée d'eau chaude et d'eau
froide selon le réglage de la vanne. Si l'arrivée d'eau froide est
interrompue, la vanne réduit le taux d'écoulement de l'eau
mitigée en quelques secondes.
Les pièces internes de la vanne sont recouvertes de Teflon
de manière à réduire l'accumulation de tartre et à assurer un
meilleur rendement en matière de qualité de l'eau marginale.
REMARQUE : Même avec le revêtement de Teflon
pièces internes de la vanne peuvent quand
même être endommagées par l'accumulation
de tartre. Elles doivent par conséquent être
nettoyées à intervalles réguliers.
CARACTÉRISTIQUES
TECHNIQUES
MISE EN GARDE
Risque de blessures.
Le fait de dépasser la température de mélange
maximale recommandée peut causer des brûlures.
REMARQUE : Si une vanne série AMX300 est installée sur
Température maximale de l'arrivée de l'eau chaude :
82 °C (180 °F)
Plage de température de l'arrivée de l'eau froide en
fonctionnement : 0,5 à 27 °C (33 à 80 °F)
Plage de température de l'arrivée de l'eau chaude en
fonctionnement : 38 à 82 °C (100 à 180 °F)
Plage de température de l'alimentation en eau mitigée :
38 à 63 °C (100 à 145 °F).
Différence de température minimum requise entre l'eau
chaude et l'eau mitigée : 15 °C (27 °F).
Débit minimum :
Minimum - 0,95 lpm (0,25 gpm).
Maximum - Voir la Fig. 7.
Cv à 6 gal./min :
®
2,7 à 38 °C (100 °F) - température de mélange.
2,1 à 49 °C (120 °F) - température de mélange.
1,5 à 60 °C (140 °F) - température de mélange.
® Pression de fonctionnement maximale : 150 psi.
, les
Conformité au code de plomberie relatif aux installations
sans plomb : Les surfaces soumises à l'eau sont des
modèles sans plomb contenant une teneur en plomb
moyenne pondérée inférieure à 0,25 %
Matériau du corps : construction en bronze/cuivre plaqué
nickel, surface d'usure du corps de vanne recouverte de
®
Teflon , navette de laiton recouverte en Teflon
toriques EPDM et conception proportionnelle (régulation
des orifices pour eau chaude et froide).
Dimensions : voir la Fig. 1.
*
Les produits de la gamme AMX ont été mis à l'essai par la
CSA conformément à la norme ASSE 1017, qui exige une
température maximale de 82 °C (180 °F). Toutefois, Resideo a
utilisé une température maximale de 100 °C (212 °F).
NOTICE D'INSTALLATION
un système utilisant de la tuyauterie en
polyéthylène réticulé (PEX), consulter le
fabricant pour connaître la température
maximale admissible.
*
.
*
.
®
, joints
62-3112F-04
