3.4 Installation des câbles d'acier
Les bâchages Marcolin Covering s.r.l. sont fournis déjà pré-monté. Par conséquence lorsque le bâchage est positionné sur
la benne, il est nécessaire d'enlever le fixage qui maintient les arceaux unis pendant le transport et insérer le câble d'acier
dans les trous des pieds des arceaux.
L'élément principal qui permet le correct mouvement du bâchage de la benne est le câble d'acier.
Pendant les opérations d'installation du câble métallique, utiliser les gants pour éviter des blessures aux
Avant de procéder à la mise en place des câbles d'acier il est nécessaire de vérifier l'alignement entre la poulie supérieure
du tube creux et la bague dans laquelle le câble d'acier passe.
Cette opération est l'une des plus importantes pour le bon fonctionnement de la bâche. Plus
l'alignement est précis, plus léger sera l'effort dans la version manuelle et mineur l'effort du moteur dans

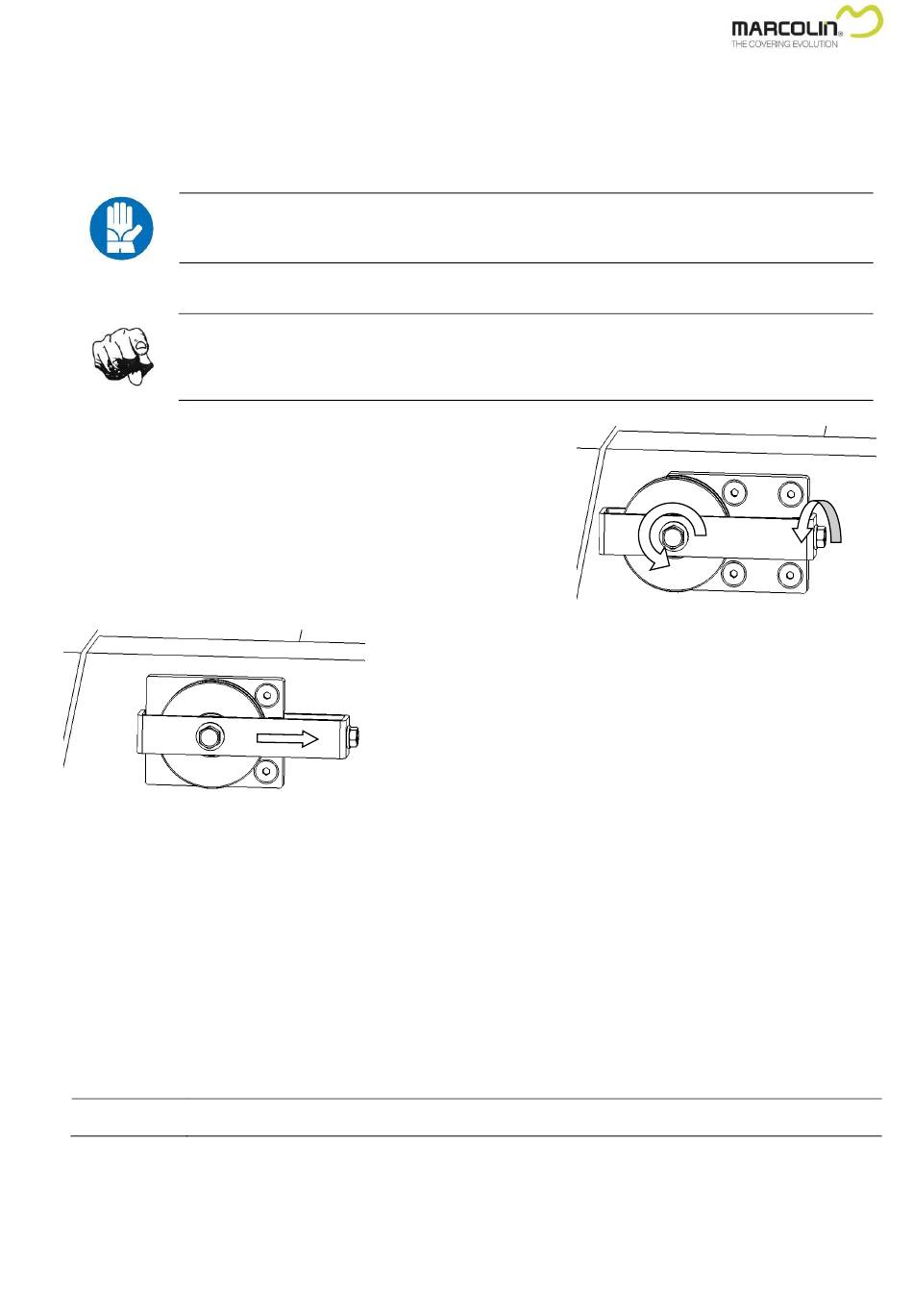

Desserrer les plaques de tension arrière :
•
Desserrer la vis centrale qui bloque la poulie (1) ;
•
Dévisser la vis qui règle la marche du coulisseau porte poulie (2) ;
3.4.1 Positionnement de la bâche
La bâche est fournie complètement assemblée, complète d'arceaux, pieds et patins de glissement.
•
Enlever la bâche de son écartement et la positionner sur la partie antérieure de la benne (casquette) en prêtant
attention aux cotés antérieurs et postérieurs.
• Défiler le compas en fer inséré sur les bagues des pieds du côté du chauffeur (ou le premier de deux câbles d'acier
sera positionné).
3.4.2 Parcours du câble d'acier gauche
L'exposition commence avec les instructions pour la mise en place du câble en acier placé à gauche (par rapport au sens
de marche) du côté de pilotage.
La mise en place du cable est la même pour la version manuelle et motorisée. Dans le cas où le bachage prévoit le
Remarque:
decrochage rapide du câble d'acier, faire réference aux procédures décrites dans le paragraphe 4.2.
Suivez les instructions données ci-dessous pour le placement des câbles d'acier.
ATTENTION !
mains qui pourraient dériver d'un effilochage des fils métalliques
ATTENTION !
la version électrique.
1
•
Déplacer la poulie vers la partie avant.
