Ventilateur supplémentaire
Vous trouverez un ventilateur supplémentaire dans tous les appareils ACS800-04/
U4 (R2...R6) à l'exception des modèles suivants : -0003-3, -0004-3, -0005-3, -0004-
5, -0005-5 et -0006-5.

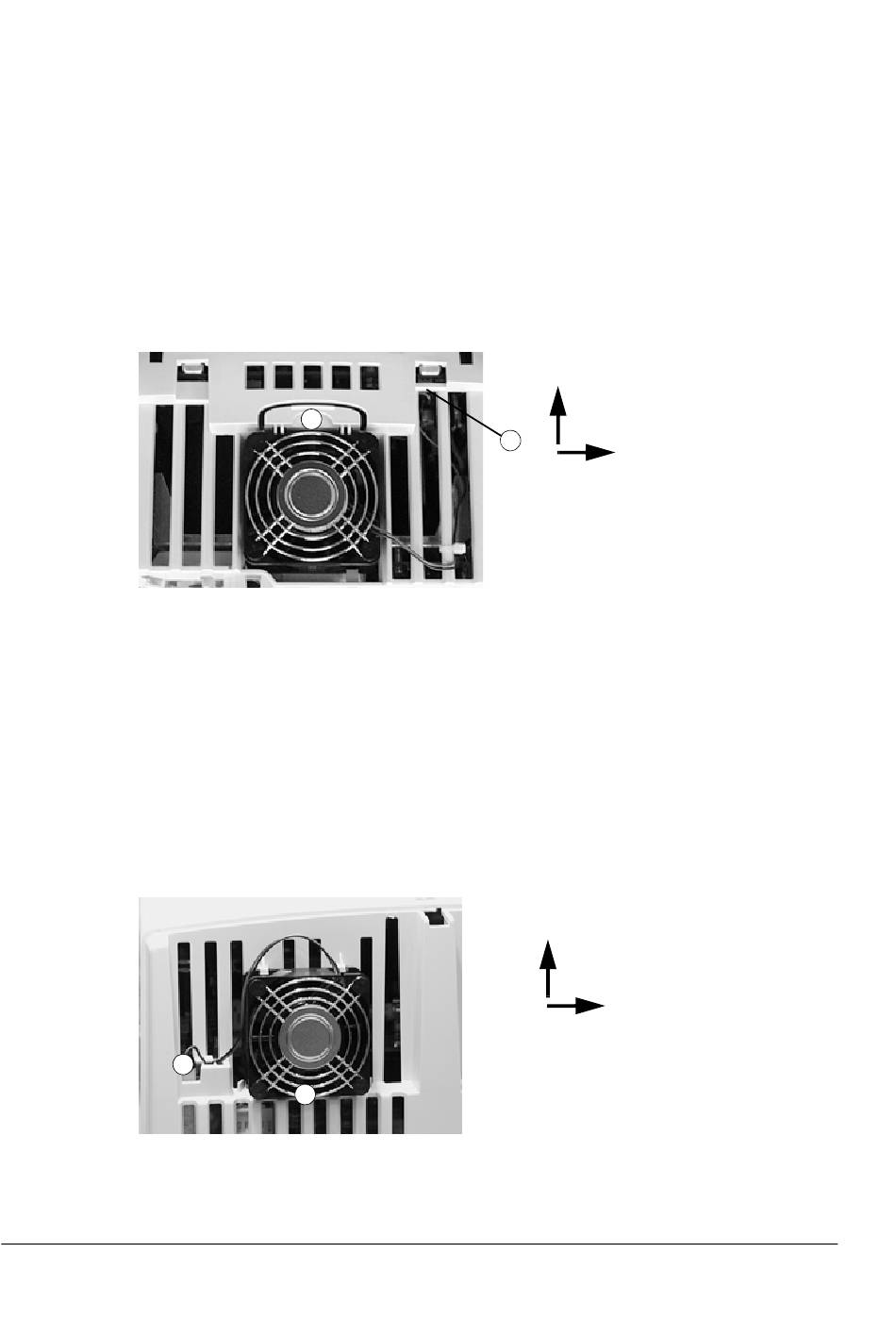

Remplacement (R2, R3)

Pour démonter le ventilateur, enfoncez le clip de fixation (1). Débranchez le câble (2,
borne débrochable). Montez le ventilateur neuf en procédant dans l'ordre inverse.

Remplacement (R4, R5)

Le ventilateur se trouve soit en bas à droite de l'appareil (R4) ou à droite de la micro-
console (R5). Sortez le ventilateur en le soulevant et débranchez le câble.
Remontez le ventilateur neuf en procédant dans l'ordre inverse.

Remplacement (R6)

Pour démonter le ventilateur, libérez le clip de fixation en tirant l'arête arrière (1) du
ventilateur vers le haut. Débranchez le câble (2, borne débrochable). Montez le
ventilateur neuf en procédant dans l'ordre inverse.
Maintenance
1
2
1
Sortie de l'air vers le haut
2
Sens de rotation
Vue de dessus
Sortie de l'air vers le haut
Sens de rotation
Vue de dessus
