INTRODUCTION
• Ce manuel fournit l'information nécessaire pour l'installation, l'utilisation et l'entretien du
chauffe-eau.
• La description du modèle figure sur la plaque signalétique qui est attachée au panneau latéral/
frontal du chauffe-eau.
• Veiller à lire toutes les instructions d'installation complètement avant d'installer ce produit.
• Pour tous problèmes ou questions concernant ce matériel, consulter le fabricant ou son
représentant local.
• Cet appareil est un chauffe-eau instantané sans réservoir conçu pour fournir une eau chaude
illimitée à la demande.
• Ces modèles de haut rendement comportent un échangeur de chaleur secondaire intégré qui
absorbe la chaleur latente des gaz de combustion.
• Le modèle 140 Intérieur doit obligatoirement être installé à l'intérieur. Le modèle 140 Extérieur
doit obligatoirement être installé à l'extérieur.
• Le principe de fonctionnement des chauffe-eau sans réservoir est simple :
Ouverture d'admission
Thermistance
d'évacuation
Vanne de
régulation de l'eau
Carte de
commande
Thermistance
Sortie d'eau chaude

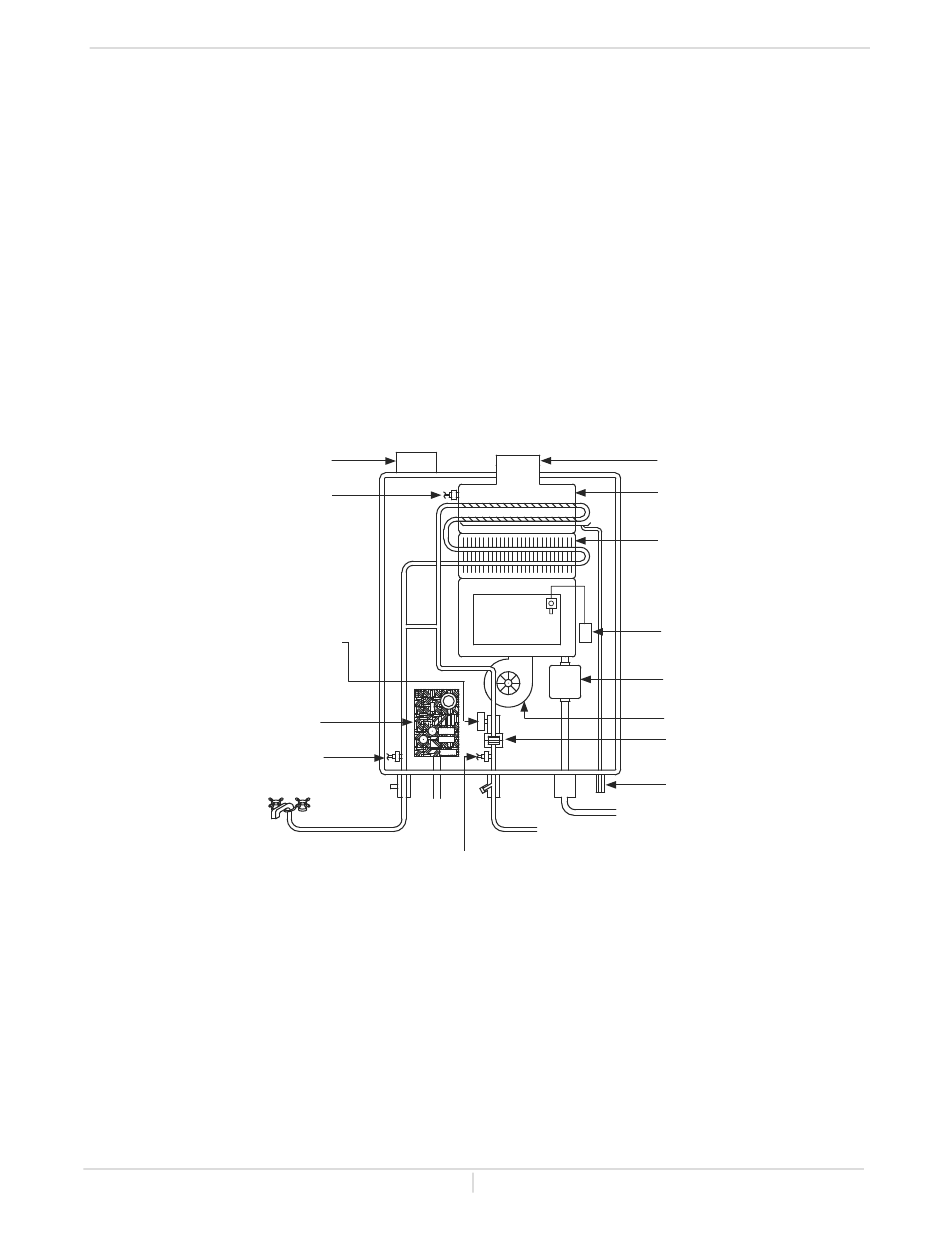

* Ce schéma illustre les éléments de conception du chauffe-eau sans réservoir uniquement et
n'est pas une représentation exacte de l'aspect physique du chauffe-eau.
1.
Un robinet d'eau chaude est ouvert.
2.
L'eau circule à travers le chauffe-eau.
3.
Le capteur de débit d'eau détecte la circulation d'eau.
4.
Le contrôleur active le moteur de ventilateur et la vanne de gaz pour laisser le gaz s'écouler à travers le
chauffe-eau et commande à l'allumeur de produire une étincelle d'allumage.
5.
Le gaz s'enflamme et les flammes apparaissent dans la chambre de combustion.
6.
L'eau est chauffée à mesure qu'elle s'écoule à travers l'échangeur de chaleur.
7.
Au moyen des thermistances qui mesurent les températures à travers le chauffe-eau, le contrôleur
module les vannes de gaz et d'eau pour assurer une température et un débit de sortie d'eau appropriés.
8.
Lorsque le robinet est fermé, l'appareil s'éteint.
Brûleurs
Entrée d'eau froide
Thermistance
5
Page
Manuel d'installation
Introduction
Évacuation des gaz
de combustion
Échangeur de chaleur
secondaire
Échangeur de
chaleur primaire
Allumeur
Vanne de gaz
Moteur de ventilateur
Capteur de débit
Orifice de vidange
de condensat
Entrée de gaz
