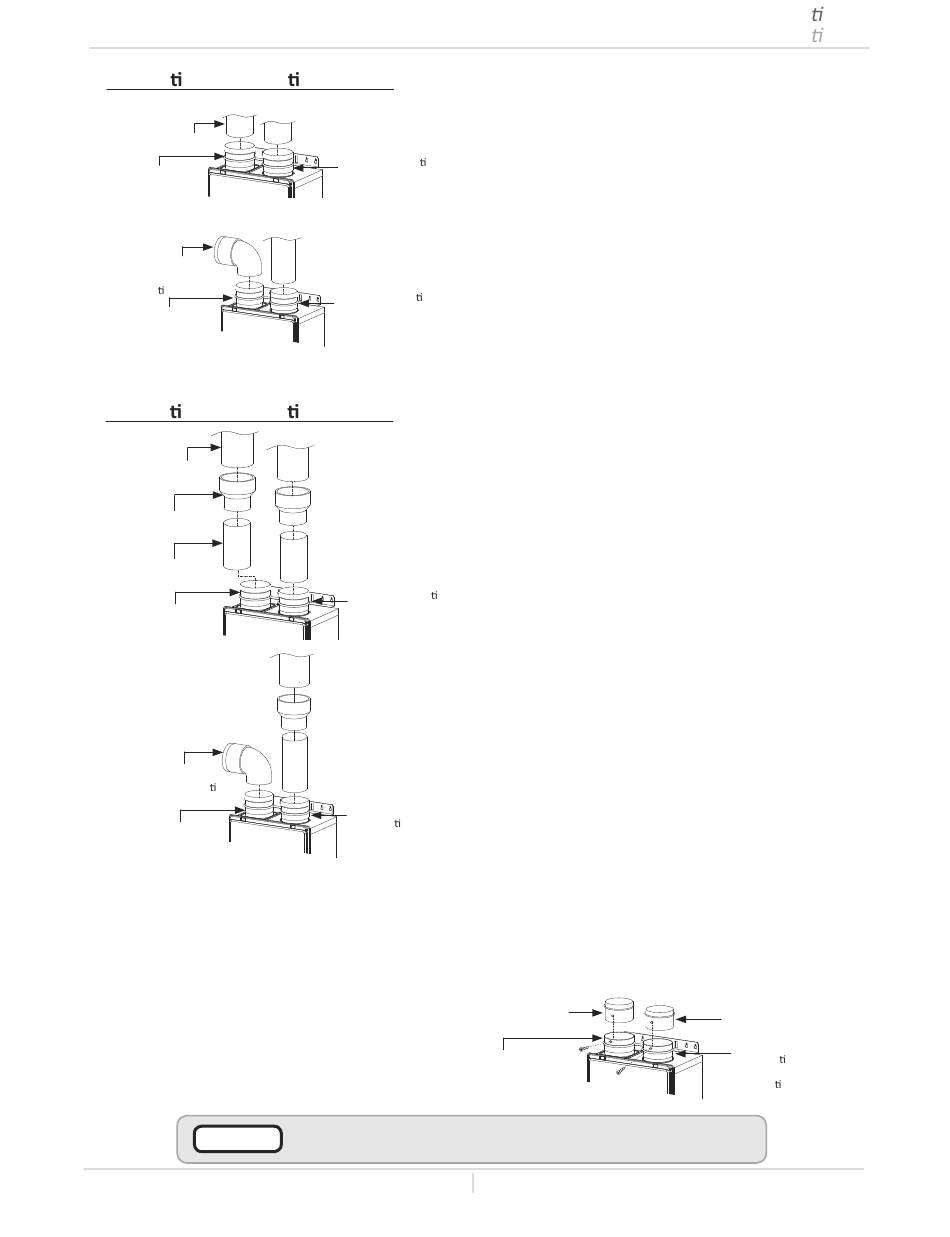

Installa on à évacua on de 3 po
Tuyau droit de 3 po
Collier d'admission
avec adaptateur en
PVC de 3 po* (femelle)
**Coude mâle-
femelle de 3 po à
grillage an -oiseaux
Collier d'admission
avec adaptateur en
PVC de 3 po* (femelle)
**Le grillage anti-oiseaux pour le coude de 3 po est
fourni avec le chauffe-eau intérieur.
Installa on à évacua on de 4 po
Tuyau droit de 4 po
Réducteur de 3 po
x 4 po
Tuyau droit de 3 po
Collier d'admission
avec adaptateur
en PVC de 3 po*
(femelle)
Tuyau droit de 4 po
Réducteur de 3 po
x 4 po
* Coude mâle-femelle
de 3 po à grillage an -
oiseaux
Collier d'admission
avec adaptateur
en PVC de 3 po*
(femelle)
*Le grillage anti-oiseaux pour le coude de 3 po est fourni
avec le chauffe-eau intérieur.
< Comment retirer l'adaptateur en PVC de 3 po du collier d'admission ou d'évacuation >
*Modèles d'intérieur aux États-Unis seulement :
Avant l'installation d'une autre évacuation sans
adaptateur en PVC de 3 po, retirer les vis des
adaptateurs de 3 po et enlever les adaptateurs des
colliers de raccordement.
AVIS
Raccordement d'évacuation à ventouse en PVC/CPVC
Tuyau droit de 3 po
•
Collier d'évacua on
avec adaptateur
en PVC de 3 po*
(femelle)
Raccordement d'évacuation simple en PVC/CPVC
Tuyau droit de 3 po
1. Raccorder le côté mâle du coude mâle-femelle de 3 po au
Collier d'évacua on
avec adaptateur
en PVC de 3 po*
2. Raccorder le tuyau droit de 3 po au collier d'évacuation
(femelle)
Raccordement d'évacuation à ventouse en PVC/CPVC
Tuyau droit de 4 po
Réducteur de 3 po x 4 po
1.
Tuyau droit de 3 po
2.
3.
Collier d'évacua on
avec adaptateur en
PVC de 3 po* (femelle)
Raccordement d'évacuation simple en PVC/CPVC
1.
2.
Tuyau droit de 3 po
3.
4.
Collier
d'évacua on avec
adaptateur en PVC
de 3 po* (femelle)
Collier d'admission (femelle)
*L'utilisation d'adaptateurs en PVC de 3 po n'est pas autorisée
au Canada.
21
Manuel d'installa on
L'adaptateur en PVC de 3 po accepte un tuyau droit de
3 po.
collier d'admission muni d'un adaptateur en PVC de 3 po.
Veiller à bien insérer le grillage anti-oiseaux dans le côté
femelle.
muni d'un adaptateur en PVC de 3 po.
Insérer un tuyau droit de 3 po de pas plus de 305 mm
(12 po) dans le collier d'admission/évacuation muni d'un
adaptateur en PVC de 3 po.
Raccorder des réducteurs de 3 po x 4 po aux tuyaux droits.
Raccorder des tuyaux droits de 4 po aux réducteurs.
Insérer un tuyau droit de 3 po de pas plus de 305 mm
(12 po) dans le collier d'admission muni d'un adaptateur
en PVC de 3 po.
Raccorder un réducteur de 3 po x 4 po au tuyau droit de
3 po.
Raccorder le tuyau droit de 4 po au réducteur.
Raccorder le côté mâle du coude mâle-femelle de 3 po au
collier d'admission muni d'un adaptateur en PVC de 3 po.
Veiller à bien insérer le grillage anti-oiseaux dans le côté
femelle.
Adaptateur en
PVC de 3 po*
Vis
Page
Installa on
Adaptateur en PVC de
3 po*
Collier
d'évacua on
des gaz de
combus on
(femelle)
