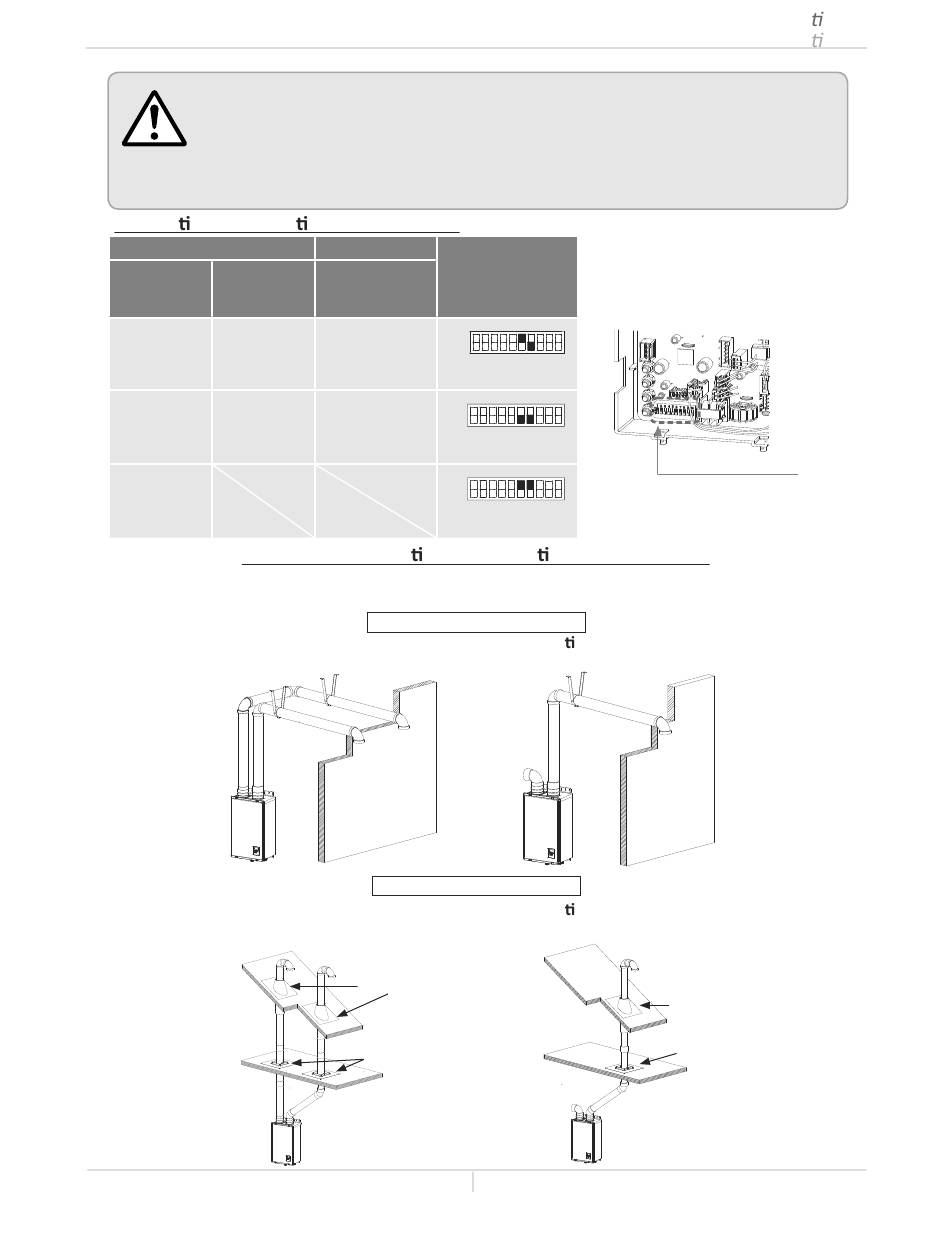

Régler les commutateurs DIP en fonction de la taille et de la longueur de l'évacuation
comme indiqué ci-dessous. NE PAS modifier les autres commutateurs DIP.
•
Sectionner l'alimentation électrique du chauffe-eau avant de changer le réglage des
commutateurs DIP.
AVERTISSEMENT
•
Le non-respect de ces mises en garde peut provoquer une intoxication au monoxyde
de carbone ou la mort.
Installa on à évacua on de 3 po / 4 po
Installation de 3 po
Évacuation
Ventouse
simple
Longueur
Longueur
d'évacuation
d'évacuation
1,5 à 6,0 m
1,5 à 13,7 m
(5 à 20 pi)
(5 à 45 pi)
(DÉFAUT)
(DÉFAUT)
6,1 à 12,2 m
13,8 à 21,3 m
(21 à 40 pi)
(46 à 70 pi)
12,3 à 21,3 m
(41 à 70 pi)
Exemples d'installa ons à évacua on de 3 po et 4 po
• Pour plus de détails sur les articles en option, voir le manuel d'installation de chaque article en option.
• Voir les dégagements p. 25 à 27.
Ventouse
Suspente
Ventouse
Toit
Installation de 4 po
Ventouse/
Réglage des
évacuation simple
commutateurs DIP
Longueur
d'évacuation
ON 1 2 3 4 5 6 7 8 9 10
1,5 à 15,2 m
OFF
(5 à 50 pi)
(DÉFAUT)
N° 6 : ON
N° 7 : OFF
ON 1 2 3 4 5 6 7 8 9 10
15,3 à 30,5 m
OFF
(51 à 100 pi)
N° 6 : OFF
N° 7 : OFF
ON 1 2 3 4 5 6 7 8 9 10
OFF
N° 6 : ON
N° 7 : ON
Installation horizontale
Suspente
Mur
Bouches d'évacuation
Installation verticale
Solin de toit
Coupe-feu
20
Page
Manuel d'installa on
Carte de commande
Rangée de commutateurs DIP
Évacua on simple avec admission
d'air dans la pièce
Suspente
Mur
Bouche d'évacuation
Évacua on simple avec admission
d'air dans la pièce
Toit
Solin de toit
Coupe-feu
Installa on
