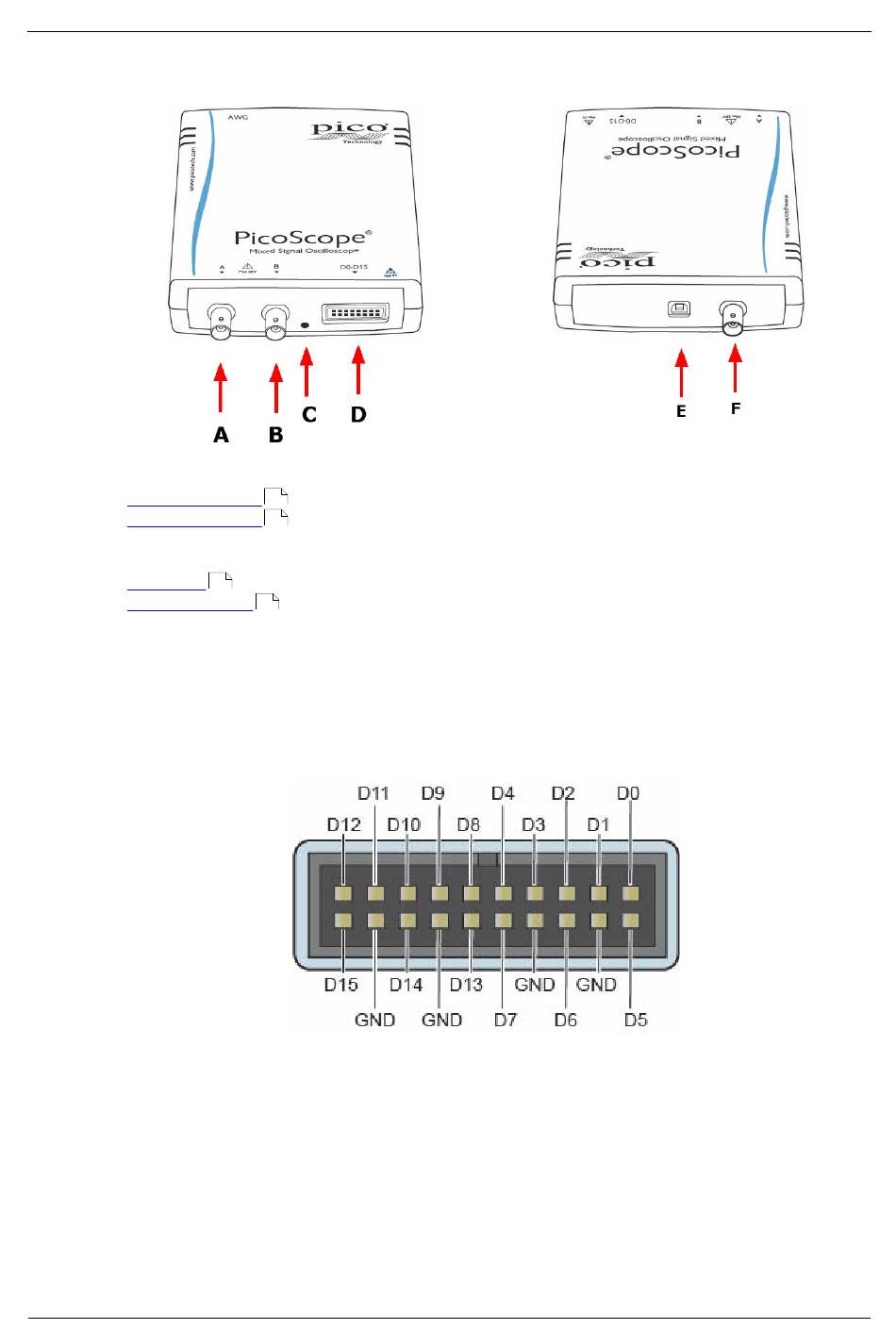

Schémas des connecteurs (PicoScope 2205 MSO)
A.
Voie d'entrée A
B.
Voie d'entrée B
C. LED : indique quand l'oscilloscope échantillonne des données.
D. Entrées numériques D0-D15 (voir ci-dessous pour plus de détails)
E.
Port USB
F.
connecteur du
Connexion d'entrée numérique (D)
Les broches de l'entrée numérique du connecteur IDC 20 broches sont illustrées ci-
dessous. Le diagramme présenté correspond à la situation dans laquelle vous faites
face au panneau avant de l'appareil.
