Type Principe
C
(10)3(X)
C
(12)3(X)
(1) Le matériau doit aussi satisfaire aux exigences relatives aux propriétés de matériau, indiquées au chapitre approprié.
(2) EN 15502-2-1 : Aspiration de 0,5 mbar due à la dépression
(3) Consulter le tableau pour les exigences concernant le conduit ou la gaine
7600442 - v.14 - 19012018

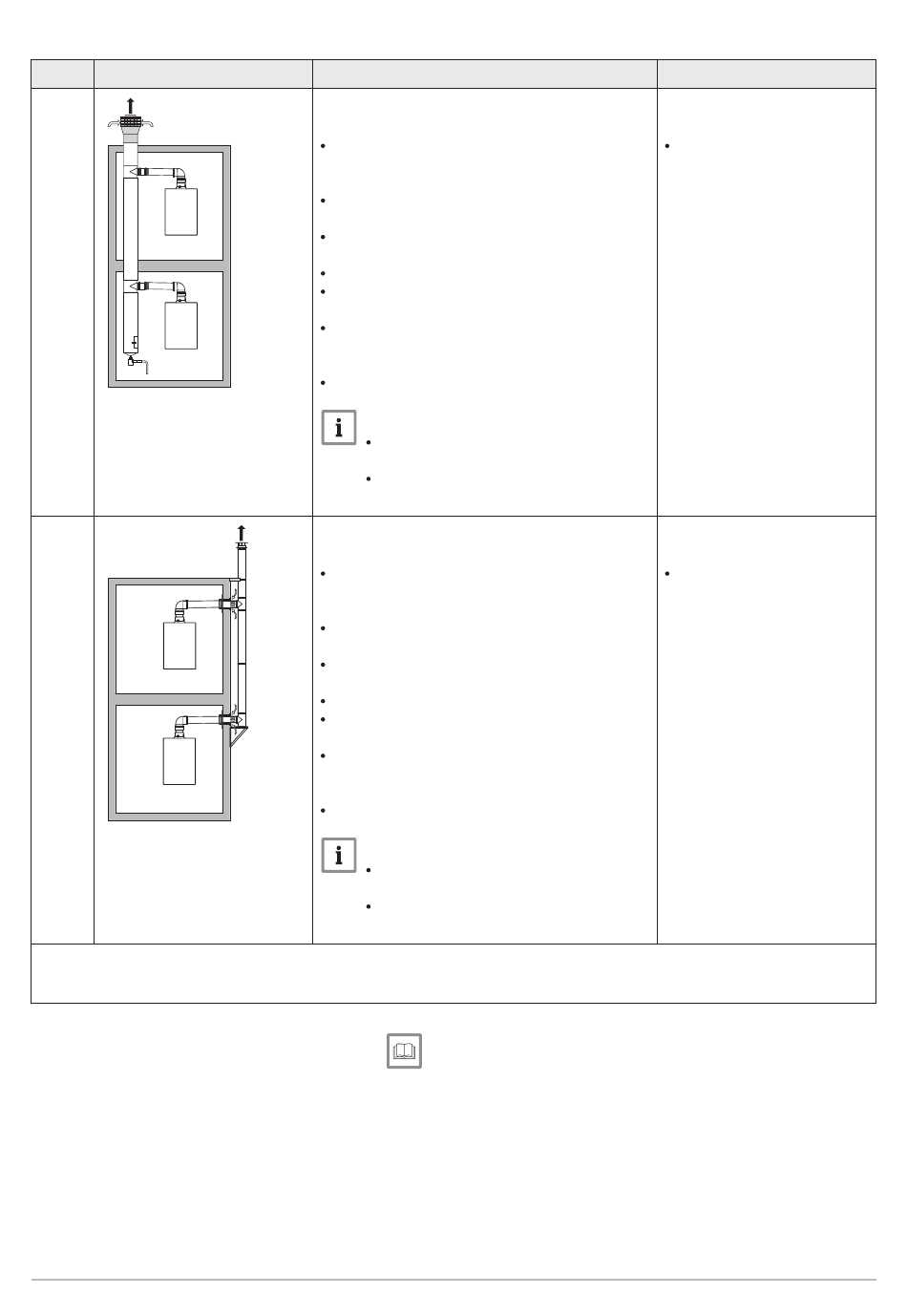

Désignation
Système combiné d'arrivée d'air et d'évacuation
des fumées (CLV) avec surpression.
La dépression minimale admissible entre l'arri­
vée d'air et l'évacuation des fumées est de -200
Pa (incluant pression du vent de -100 Pa).
Le conduit doit être conçu pour une température
nominale des fumées de 25°C
Placer un dispositif d'évacuation des conden­
sats, équipé d'un siphon, en bas du conduit.
Recirculation maximale admissible de 10%.
Le conduit d'évacuation commun doit être adap­
té à une pression d'au moins 200 Pa.
Le passage de toit doit être conçu pour cette
configuration et doit provoquer un tirage dans le
conduit.
Il est interdit de poser un coupe-tirage.
AD-3000959-01
Important
Évacuation des fumées commune et arrivée d'air
individuelle (semi-CLV)
La dépression minimale admissible entre l'arri­
vée d'air et l'évacuation des fumées est de -200
Pa (incluant pression du vent de -100 Pa).
Le conduit doit être conçu pour une température
nominale des fumées de 25°C
Placer un dispositif d'évacuation des conden­
sats, équipé d'un siphon, en bas du conduit.
Recirculation maximale admissible de 10%.
Le conduit d'évacuation commun doit être adap­
té à une pression d'au moins 200 Pa.
Le passage de toit doit être conçu pour cette
configuration et doit provoquer un tirage dans le
conduit.
Il est interdit de poser un coupe-tirage.
AD-3000930-01
Important
La vitesse du ventilateur doit être
adaptée à cette configuration.
Nous contacter pour plus d'informa­
tions.
La vitesse du ventilateur doit être
adaptée à cette configuration.
Nous contacter pour plus d'informa­
tions.
Pour de plus amples informations, voir
Vérification/réglage de la combustion, page 48
Valeurs de contrôle et de réglage de O2 à pleine charge, page
48
Valeurs de contrôle et de réglage de O2 à charge partielle, page
50
6 Installation
Fabricants autorisés
(1)
Matériau de raccordement pour
le conduit commun :
Cox Geelen
Matériau de raccordement pour
le conduit commun :
Cox Geelen
