Installation

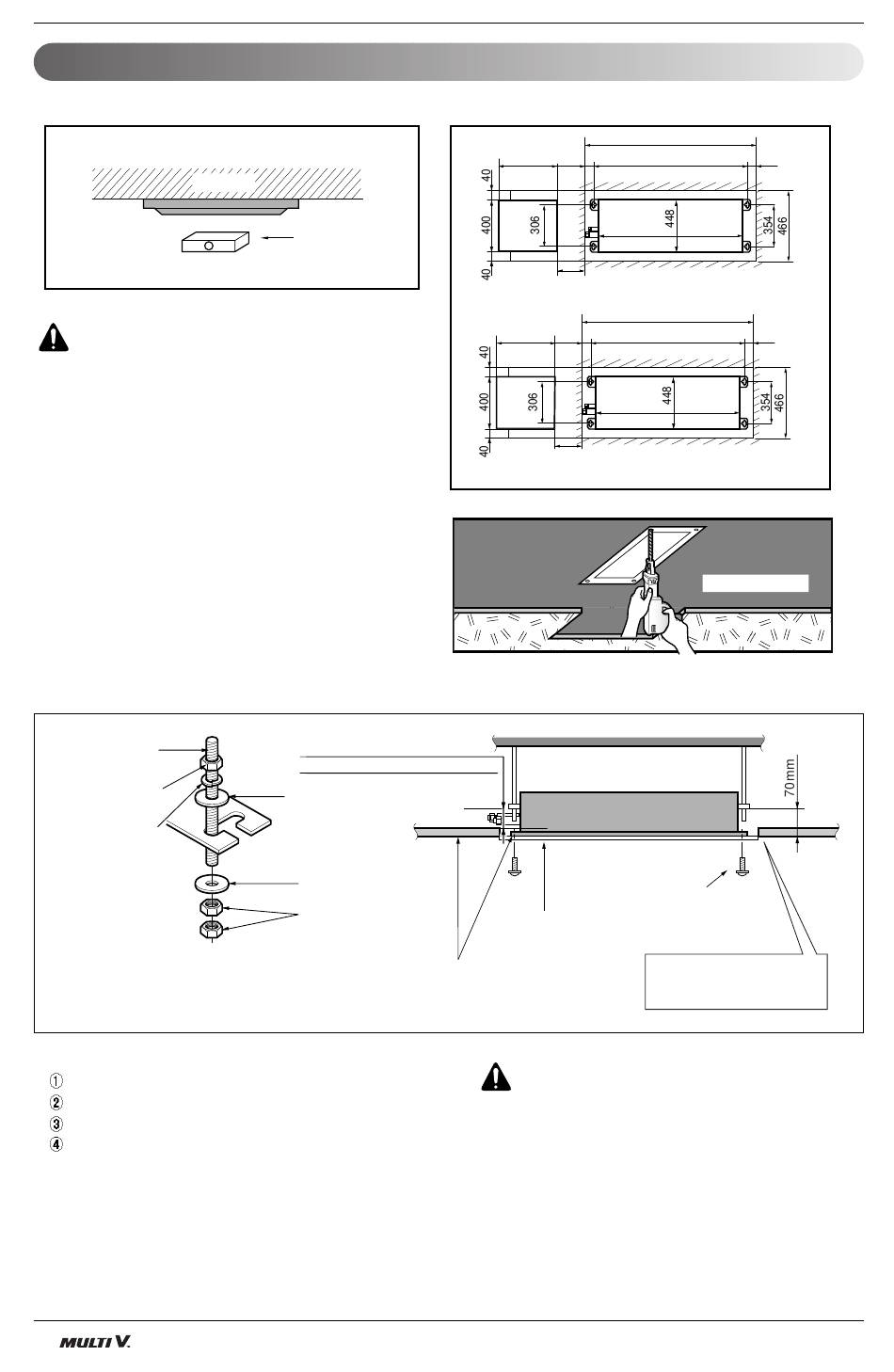

Dimension du plafond et emplacement des boulons de support

• Les dimensions du gabarit en papier pour l'installation sont les mêmes que celles de l'ouverture du plafond.
Plafond
ATTENTION
• Ce climatiseur utilise une pompe de relevage.
• Installez l'unité horizontalement à l'aide d'un
dispositif de mise à niveau.
• Prenez soin de ne pas abîmer les câbles
électriques pendant l'installation.
• Sélectionnez et marquez la position pour les vis de fixation
et l'orifice des tuyaux.
• Une fois la direction du raccord de drainage décidée,
déterminez la position des vis de fixation de telle sorte
qu'ils soient légèrement inclinés.
• Faites le percement du mur pour la vis d'ancrage.
Vis de fixation
(W3/8 ou M10)
Écrou
(W3/8 ou M10)
Rondelle de ressort
(M10)
• Les pièces ci-dessous peuvent être achetées sur place.
Boulon de support
Écrou
Rondelle grower
Rondelle plate
8 Unité intérieure
Dispositif de
mise à niveau
Maintenir la longueur de la vis
depuis le support jusqu' à 40mm.
Rondelle Plate pour M10
(Accessoire)
Flat washer for M10
(accessory)
Nut
(W3/8 or M10)
- W 3/8 ou M10
- W 3/8 ou M10
- M10
- M10
600 50
250
600 50
250
Corps de l'appareil du
Faux plafond
conditionnement d'air
Gabarit en papier
pour l'installation
Ajustez à la même hauteur
ATTENTION
Serrez l'écrou et la vis pour éviter la chute
de l'unité.
1,385
1,285 50
1,180
TT Chassis
1,065
965 50
860
TU Chassis
(Unité de mesure: mm)
Faux plafond
Plafond
Faux plafond
Vis de pression du
modèle sur papier (4 pièces)
Ouvrez le faux plafond tout
le long du bord extérieur
du gabarit en papier.
