Installation De La Plaque De Fondation - Centurion D5-Evo Guide D'installation

2. En considérant les figures A,
B et C, déterminez une
position et une hauteur
appropriées pour l'opérateur.

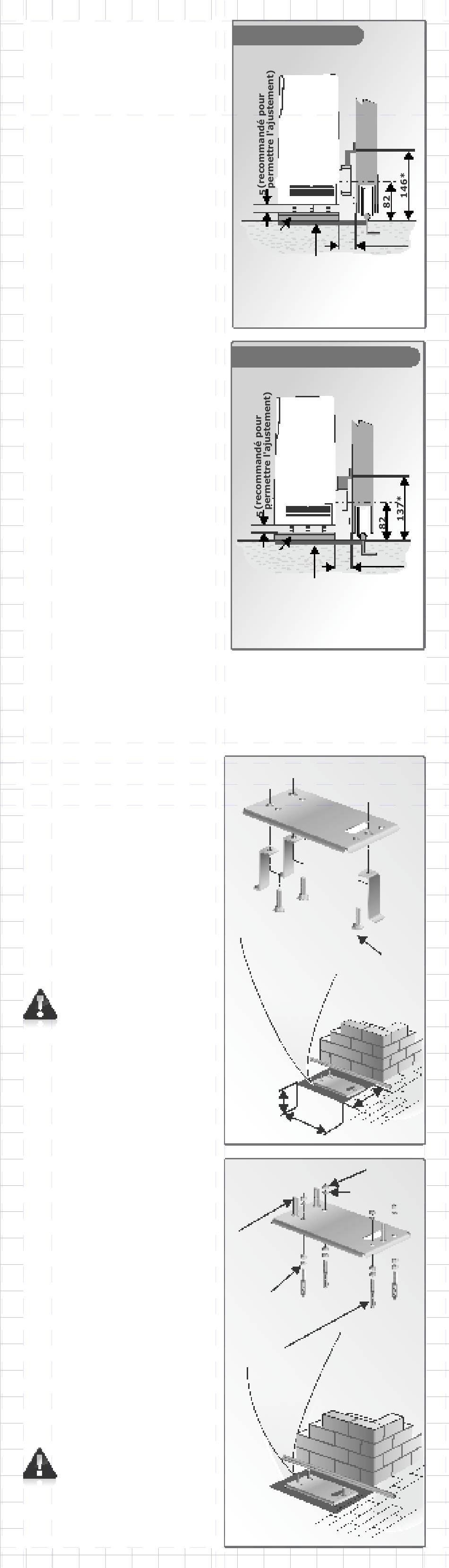

Installation de la plaque de fondation

La plaque de fondation peut soit être placée sur une fondation en
béton, soit être boulonnée sur un soubassement en béton existant.
Se référer aux illustrations ci-dessous.
Option 1:
Nouvelle fondation en
béton
Assemblez, comme indiqué, la
plaque de fondation à l'aide de
supports de fixation
Assurez-vous que les

boulons de fixation de
boîte à engrenages M10
sont
Les passages de câble

doivent être installés
avant de couler le béton
Option 2:
Boulonnage de la
plaque de fondation
sur un soubassement
en béton existant
En cas de boulonnage sur un
soubassement en béton existant,
placez la plaque de fondation
dans sa position correcte et
utilisez la plaque comme gabarit
pour marquer les trous des
chevilles.
Assemblez la plaque de fondation
sans les supports de fixation
avant de la boulonner sur le
soubassement.
Assurez-vous que les
boulons de fixation de
boîte à engrenages M10
sont correctement serrés
.
B: Pignon au-dessus –
Crémaillère en acier
Plaque de
fondation
Barre plate soudée à la plaque
de fondation et au rail
* Comprend un jeu de 3mm requis
entre la crémaillère et le pignon
C: Pignon au-dessus –
Crémaillère à cornière en nylon
Plaque de
fondation
Barre plate soudée à la plaque
de fondation et au rail
* Comprend un jeu de 3mm requis
entre la crémaillère et le pignon
300mm
400mm
Boulons de
fixation de
boîte à
engrenages
M10
Utiliser
deux écrous
plaqués comme
entretoises
Cheville à
expansion
M10 x 95
32 - 50 32 - 50
32 - 50
Boulons de
fixation de
boîte à
engrenages
M10
400mm
Écrou M10
Rondelle M10
