Panneau de Connecteurs
Retirez le couvercle pour câble, s'il est fixé, pour accéder au panneau de
connecteurs. Si vous le voulez, remettez le couvercle en place une fois le
projecteur installé.
Le projecteur dispose des options de connexion suivantes:
•
M1-DA/DVI (Digital Visual Interface)
•
HDMI™ (High Definition Multimedia Interface)
•
Composant (RCA)
•
S-Vidéo
•
Vidéo composite (RCA)
Voir "Connecteurs Vidéo" à la page 7 pour les détails.
Le projecteur est également équipé des connecteurs suivants:
•
RS-232 pour contrôle série
•
Deux sorties CC 12 volts (voir ci-dessous)
•
Entrée IR pour connexion aux systèmes de répéteur IR compatibles Niles/
Xantech
Sorties CC de 12 volts
Les connecteurs mini-jack de 3,5mm fournissent une sortie CC de 0,25 ampères et
12 volts. Ils fournissent une sortie constante lorsque le projecteur est mis en
marche. Ils sont habituellement utilisés pour le contrôle d'affichage. Par exemple, si
vous connectez votre écran de projection au connecteur d'affichage vertical à l'aide
du câble fourni avec votre écran, lorsque vous allumez le projecteur, l'affichage de
l'écran sera orienté vers le bas; lorsque vous éteignez le projecteur, l'affichage de
l'écran reviendra à la position par défaut. La sortie du connecteur d'affichage
horizontal peut être utilisée pour contrôler l'écran de démarrage ou un affichage
d'écran avec un rapport d'aspect réglable.

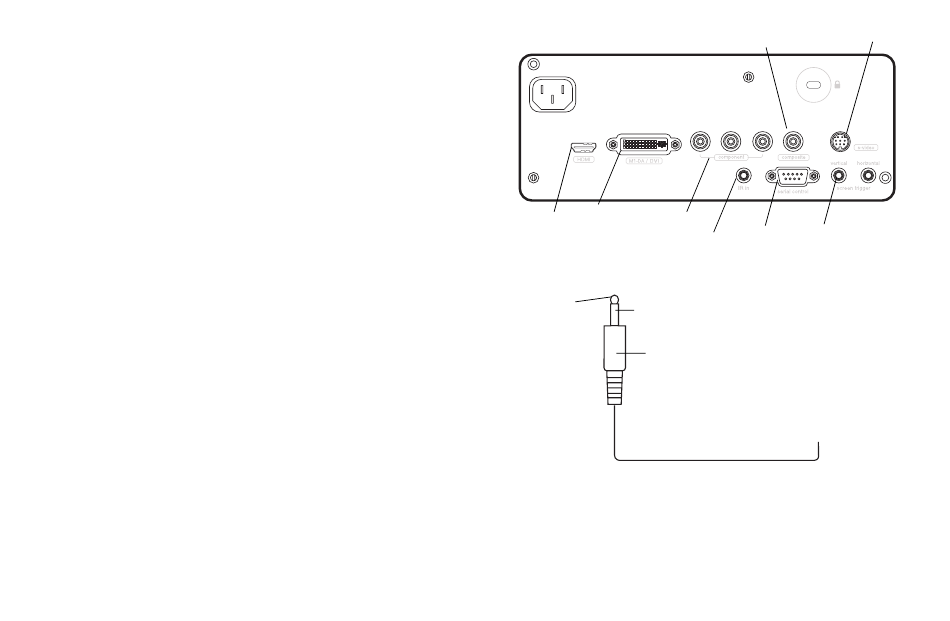

M1-DA/
HDMI
DVI
+12v
masse
prise 3,5mm
vers, par exemple, relais écran (consultez le constructeur de v
pour les détails)
4
composite
RCA
Composant
RCA
RS-232
Sortie CC 12 volts
Entrée IR
S-Vidéo
