Panneau de connexion

Le projecteur est doté de trois options de connexion d'ordinateurs et de trois
options de connexion vidéo :
• une option pour ordinateur VESA
• une option pour HDMI™ (High Definition Multimedia Interface)*
• une option pour composant BNC (G/Y, B/C
• une option pour composant vidéo RCA (Pr, Pb, Y)
• une entrée S-vidéo
• une option vidéo composite RCA
Le projecteur est muni de connecteurs pour ordinateurs et vidéo pour
support audio :
• deux audio stéréo composites RCA (L, R)
• une sortie audio
• quatre entrées audio
Le projecteur est également doté des connecteurs suivants :
• une télécommande câblée
• une sortie de moniteur
• un connecteur série RS-232 (pour contrôle série)
• un connecteur RJ-45 (pour contrôle en réseau)
Les spécifications et les commandes de l'interface de la ligne de commande
(CLI) RS-232 se trouvent sur notre site Internet ainsi que dans l'annexe. Voir
l'intérieur de la page de couverture arrière du Mode d'emploi pour obtenir des
informations sur le site Internet.
* L'interface HDMI (une interface audio-vidéo, numérique, sans compression
aux normes industrielles) permet d'interfacer entre les sources, comme les
coffrets d'abonnées, les lecteurs de DVD, les récepteurs et votre projecteur.
Pour tirer partie de l'interface HDMI 1.3 , vous devez avoir une source
compatible 1.3. La spécification HDMI est un signal numérique qui
permet la transmission d'une image de très haute définition. Il est courant
que ces signaux soient chiffrés avec le système de protection du droit
de copie HDCP (high-bandwidth digital-content protection).
/P /R/C /P , H, V)
B B R R
6
Votre nouveau projecteur contient les codes de déchiffrage de cette
norme afin que vous puissiez bénéficier de ces images numériques de très
haute qualité.

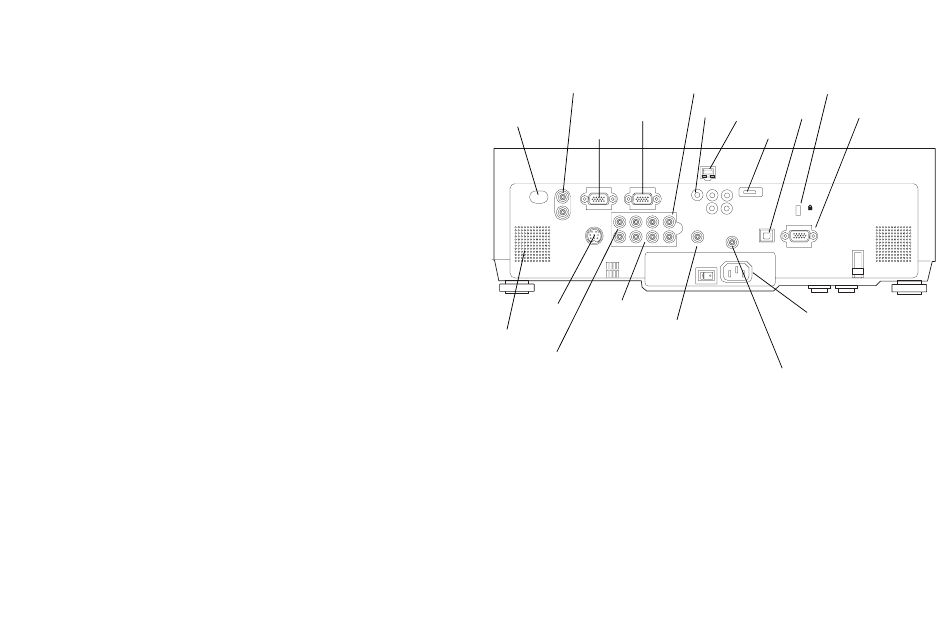

récepteur entrée audio 1,2
de
ordinateur VESA
télécommande
(IR)
moniteur
entrée
s-vidéo
audio 3,4
haut-parleurs
haut-parleur
externes
(sortie audio)
vidéo
composite
composante vidéo verrou
contrôle série
BNC RJ-45 USB RS-232
HDMI
connecteur et
interrupteur
d'alimentation
télécommande câblé
