Légende
1 Compresseur
2 Vanne de fourniture (en option)
3 Condensateur/séparateur d'huile
4 Vanne de la ligne du liquide
5/6 Vanne d'expansion avec indicateur de liquide
7 Évaporateur submergé
8 Vanne d'aspiration (en option)
9 Vanne d'injection de liquide (en option)
10 Électrovanne d'injection de liquide (en option)
11 Vanne d'alimentation de la pompe à jet
12 Pompe à jet
13 Vanne d'aspiration de la pompe à jet
14 Filtre d'aspiration de la pompe à jet
15 Vanne d'injection d'huile
16 Électrovanne d'injection d'huile
17 Vanne de l'échangeur de sécurité
18 Vannes de sécurité de basse pression
19 Vannes de sécurité de haute pression
PZZH Pressostat haute pression
M Moteur électrique du compresseur
ST Capteur de température d'aspiration
DT Capteur de température de fourniture
LT Capteur de température du liquide
DP Transducteur haute pression
EP Transducteur basse pression
Transducteur de pression d'huile
OP

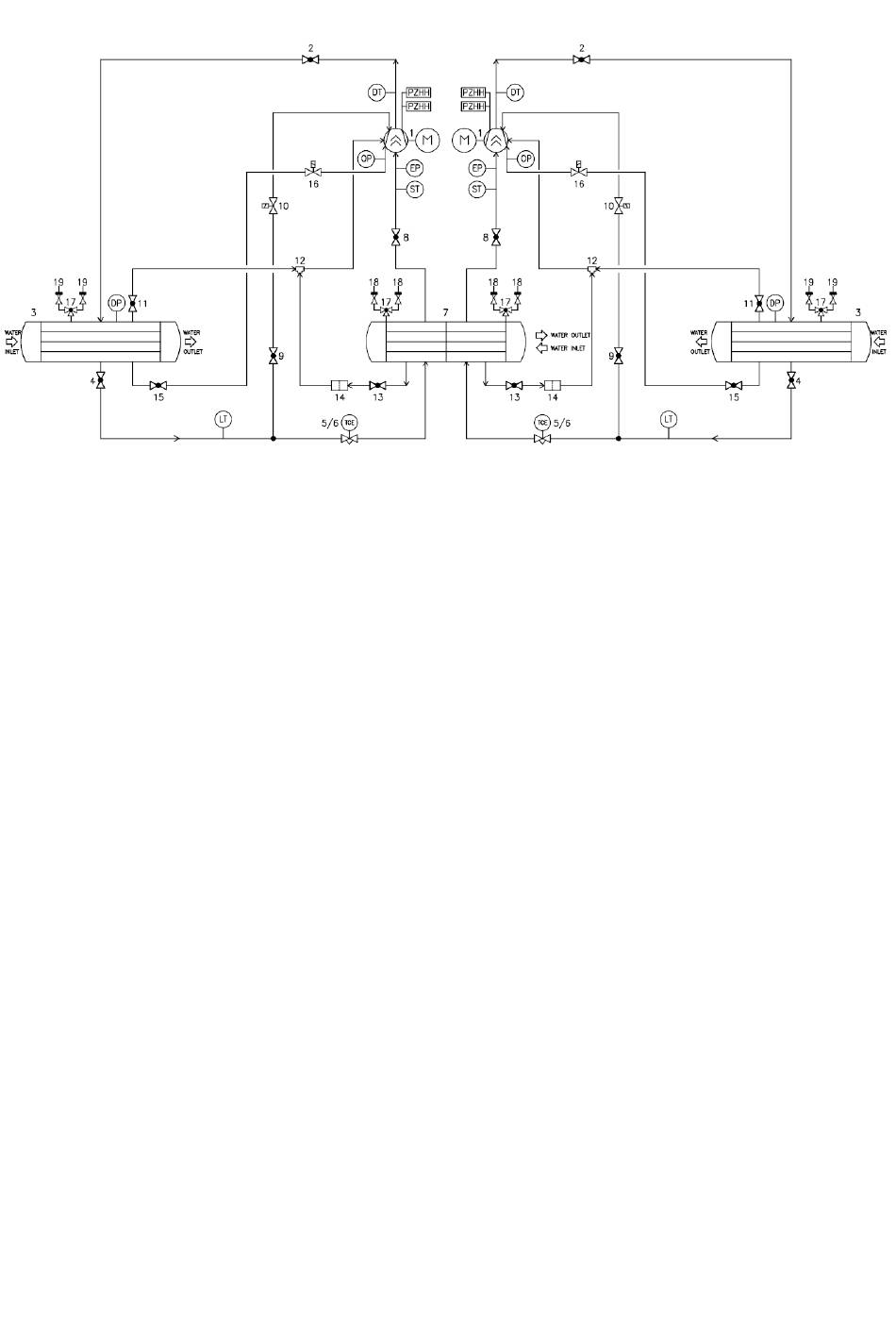

Figure 7 - Circuit de refroidissement double typique
