Étapes
1. Placez l'assemblage d'écran sur une surface propre et plane.
2. Faites glisser l'assemblage du repose-poignets et du clavier, et placez-le sur l'assemblage d'écran.
3. À l'aide des détrompeurs, fermez les charnières de l'écran.
4. Remettez en place les deux vis (M2,5x4) qui fixent la charnière gauche de l'écran à la carte système.
5. Remettez en place les deux vis (M2,5x4) qui fixent la charnière gauche de l'écran sur la carte système.

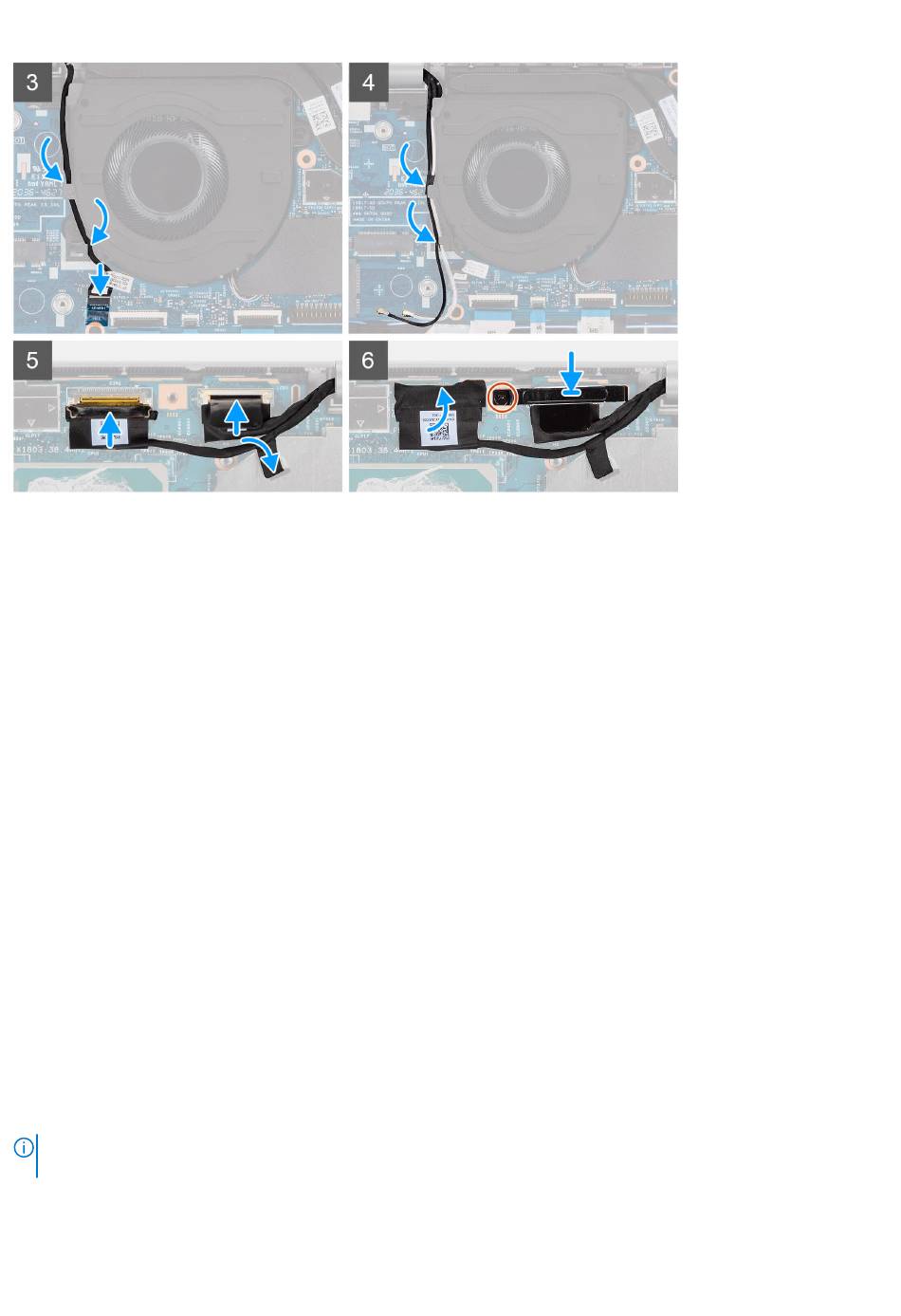

6. Acheminez le câble de la caméra IR sous le ventilateur.
7. Branchez le câble de la webcam sur son connecteur situé sur la carte système.
8. Acheminez les câbles d'antenne sous le ventilateur.
9. Connectez le câble eDP à son connecteur sur la carte système, puis collez le ruban conducteur.
10. Branchez le câble de l'écran sur son connecteur sur la carte système.
11. Remettez en place la vis (M2x4) pour fixer le support du câble d'écran.
Étapes suivantes
1. Installez la batterie.
2. Installez la
carte WWAN
3. Installez la
carte
WLAN.
4. Installez le
cache de
fond.
5. Suivez la procédure décrite dans la section
Cadre d'écran
Retrait de la bordure d'écran
Prérequis
REMARQUE :
La procédure de retrait de la bordure d'écran s'applique uniquement à l'ordinateur portable Latitude 5320 et non à la
configuration 2-en-1.
1. Suivez la procédure décrite dans la section
2. Retirez le
cache de
fond.
