REMARQUE :
Certains ordinateurs sont dotés de surfaces magnétiques. Assurez-vous que les vis n'y restent pas collées lors de la
remise en place du composant.
REMARQUE :
La couleur des vis peut varier en fonction de la configuration commandée.

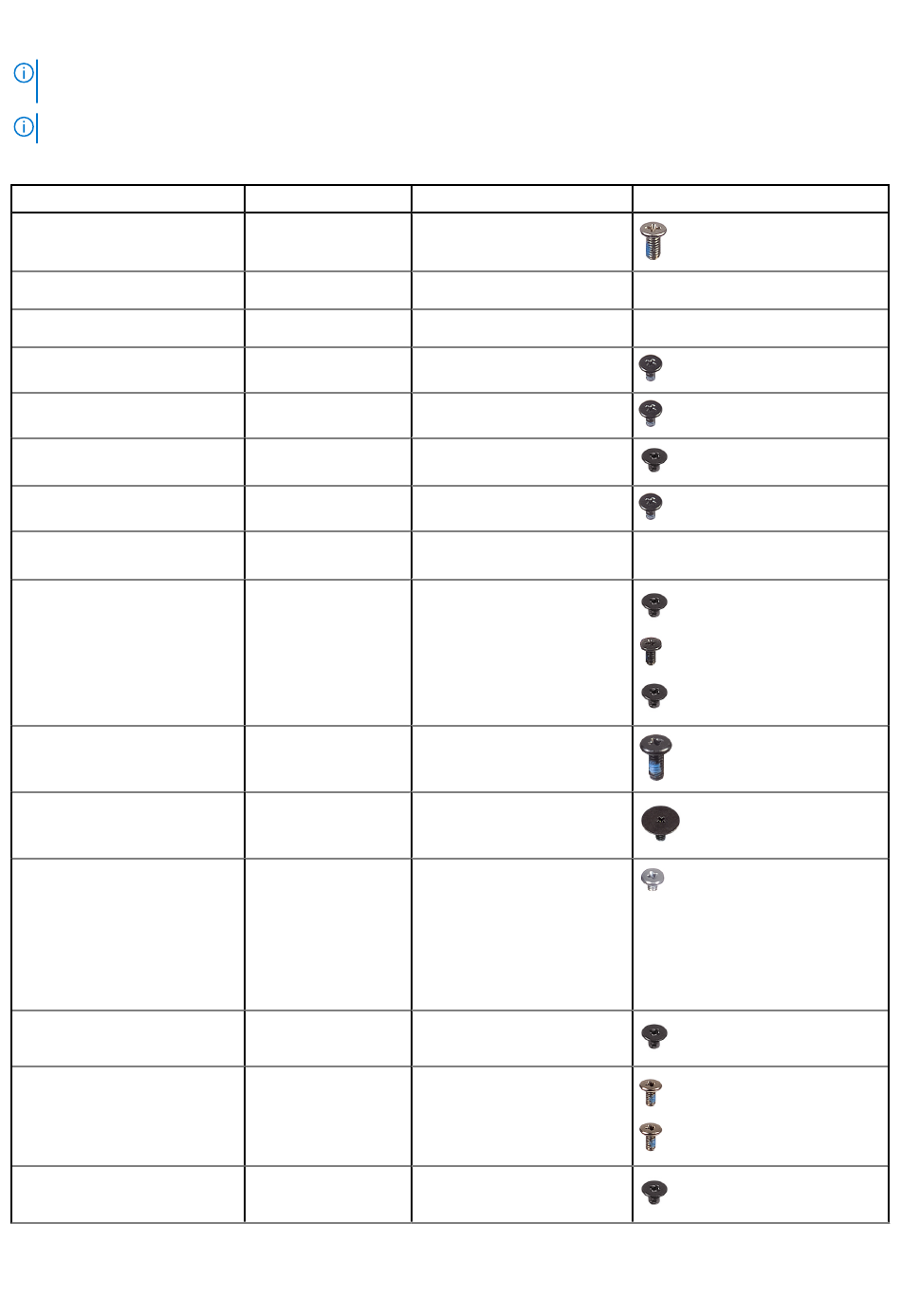

Tableau 1. Liste des vis
Composant
Cache de fond
Batterie à 3 cellules
Batterie à 4 cellules
WLAN (réseau local sans fil)
WWAN
Support du disque SSD
Ventilateur
Dissipateur de chaleur (UMA
uniquement)
Carte système
Support Type-C
Bouton d'alimentation avec lecteur
d'empreintes digitales
Support du lecteur d'empreintes
digitales
Remarque : Les systèmes
sans configuration de lecteur
d'empreintes digitales ne sont pas
dotés d'un support de lecteur
d'empreintes digitales.
Clavier
Assemblage d'écran
Panneau d'écran
14
Retrait et installation de composants
Type de vis
Quantité
Vis imperdables
8
Vis imperdables
4
4
Vis imperdables
M2x3
1
M2x3
1
M2x2,5
2
M2x3
2
Vis imperdables
4
M2x3
2
M2x4
1
M2x2,5
2
M2x5
3
M2x2,5
1
M2x4
1
M2x2
19
Ordinateur portable -
4
M2,5x4
4
2-en-1 - M2,5x4
Ordinateur portable -
2
M2x2,5
