Retrait Du Disque Ssd M.2 2230; Installation Du Disque Ssd M.2 2230 - Dell Latitude 5320 Manuel De Maintenance

Étapes
1. Alignez l'encoche du disque SSD avec la languette située sur le logement de carte M.2.
2. Faites glisser le disque SSD dans le logement de carte M.2 situé sur la carte système.
3. Faites glisser la tige de fixation sur le crochet et enfoncez-la.
4. Alignez et placez la plaque thermique du disque SSD et appuyez dessus pour la porter fermement pour couvrir le disque SSD.
5. Remettez en place les deux vis (M2x2,5) qui fixent la plaque thermique du disque SSD à la carte système.
Étapes suivantes
1. Installez le cache de fond.
2. Connectez l'adaptateur CA et allumez le système.
3. Suivez la procédure décrite dans la section

Retrait du disque SSD M.2 2230

Prérequis
1. Suivez la procédure décrite dans la section
2. Retirez le cache de fond.
3. Passez en mode maintenance.
À propos de cette tâche

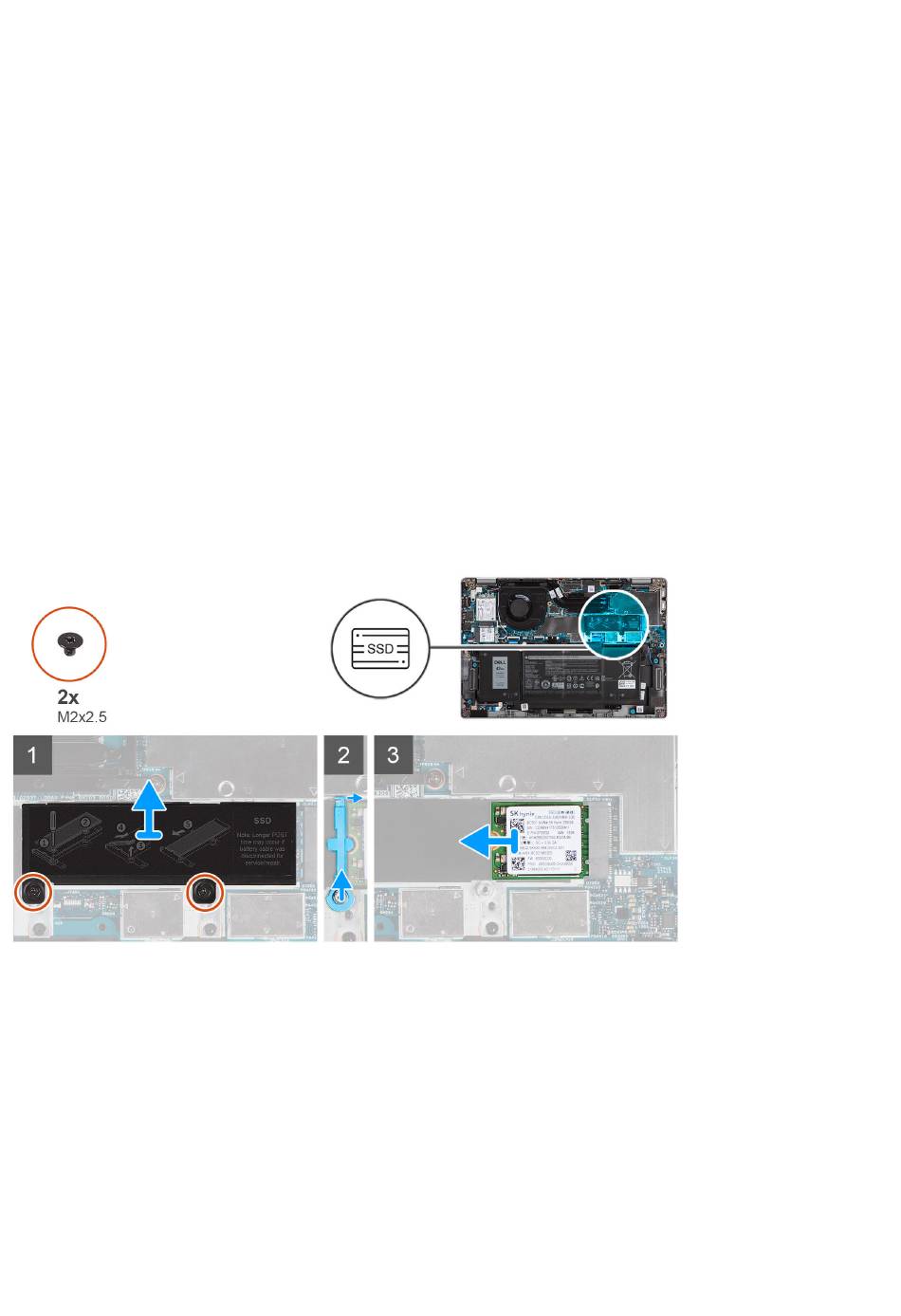

Les images suivantes indiquent l'emplacement du disque SSD et représentent la procédure de retrait du disque SSD M.2 2230.
Étapes
1. Retirez les deux vis (M2x2,5) qui fixent la plaque thermique du disque SSD à la carte système.
2. Soulevez la plaque thermique du disque SSD pour la dégager du système.
3. Soulevez la tige de fixation et dégagez-la délicatement du crochet pour la retirer.
4. Faites glisser le disque SSD et retirez-le de son logement sur la carte système.

Installation du disque SSD M.2 2230

Prérequis
Si vous remplacez un composant, retirez le composant existant avant d'exécuter la procédure d'installation.
34 Retrait et installation de composants
