Préparer l'installation
Étape 3 : insérez l'extrémité dénudée du câble de mise à la terre dans l'extrémité ouverte de la cosse et sertissez
la cosse de mise à la terre sur le câble.
Étape 4 : fixez fermement la cosse de mise à la terre au trou fileté du périphérique à l'aide d'une vis à tête
cruciforme.

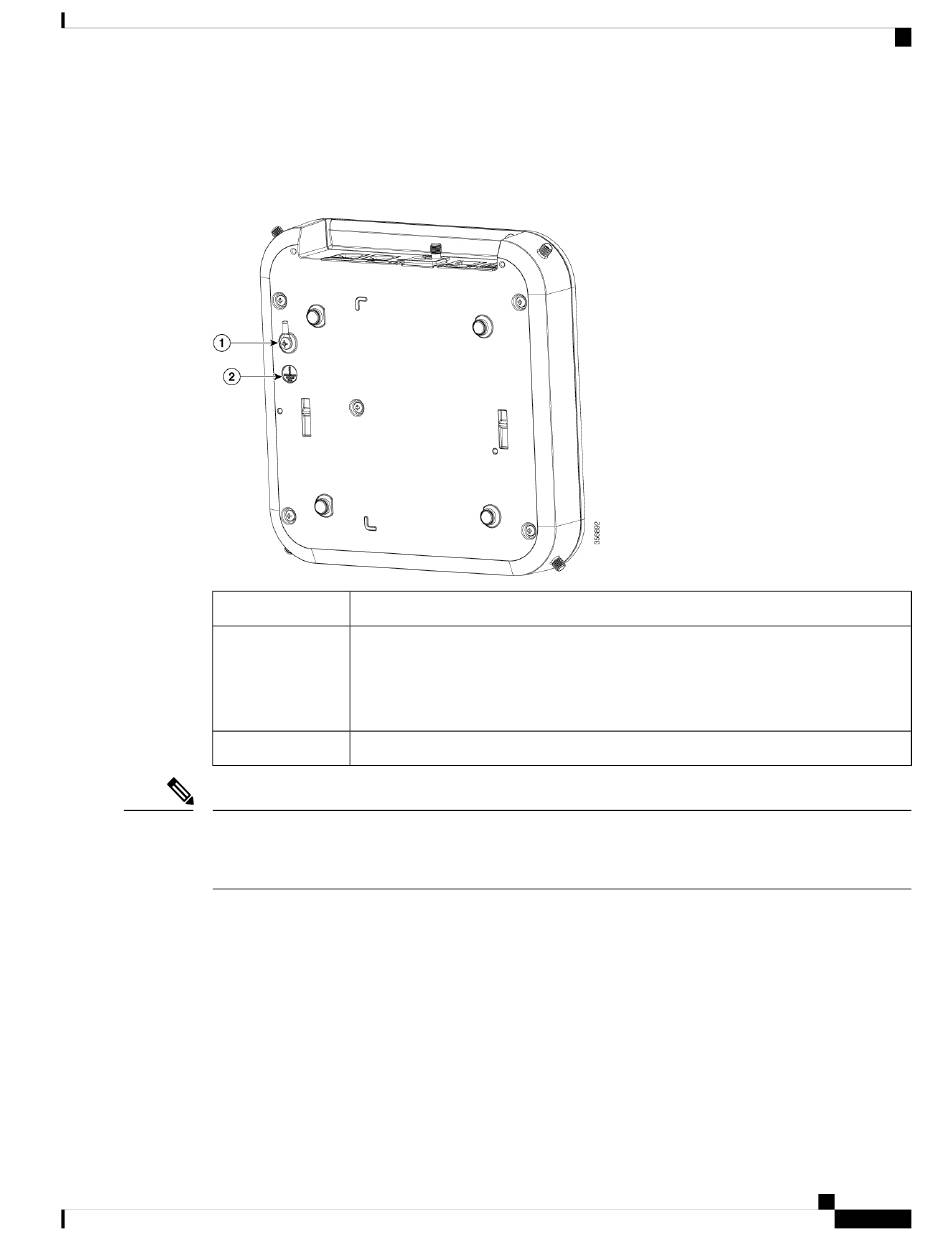

Nº
1
2
Remarque
Le cas échéant, le produit est fourni avec une cosse à anneau et une vis de fixation pour la mise à la terre de
l'unité de passerelle cellulaire Cisco Catalyst. L'unité doit être mise à la terre pour assurer une protection
contre les décharges électrostatiques lorsqu'elle est alimentée par PoE. Veillez à utiliser un fil isolé de 18 AWG.
Description
Mise à la terre de sécurité :
• Cosse à anneau : 22-16 AWG
• Vis de fixation M3.5 non isolée : couple
Symbole de mise à la terre
Guide d'installation matérielle de la passerelle cellulaire Catalyst
Mise à la terre
19
