Mode d'emploi
ATTENTION : Testez toujours un circuit en bon état avant
utilisation.
ATTENTION : Reportez tous les problèmes à un électricien
qualifié.
Localiser un Disjoncteur ou un Fusible
L'émetteur transmet un signal vers le circuit qui peut être
détecté par le récepteur. Le récepteur émettra un bip quand le
signal est détecté. L'ajustement de sensitivité permet de
suivre et de localiser le disjoncteur ou le fusible exact
protégeant le circuit sélectionné.
1.
Branchez l'Emetteur/Testeur de Récipient sur une prise
d'alimentation. Les deux LED vertes doivent s'allumer.
2.
Faites pivoter l'ajusteur de Sensitivité du Récepteur de la
position OFF vers la position HI. Le LED rouge doit
s'enclencher. Si le LED ne s'enclenche pas, remplacez
la pile.
3.
Testez l'opérabilité du Récepteur en le mettant à côté de
l'émetteur. Le récepteur doit émettre un bip et le LED
doit émettre un flash.
4.

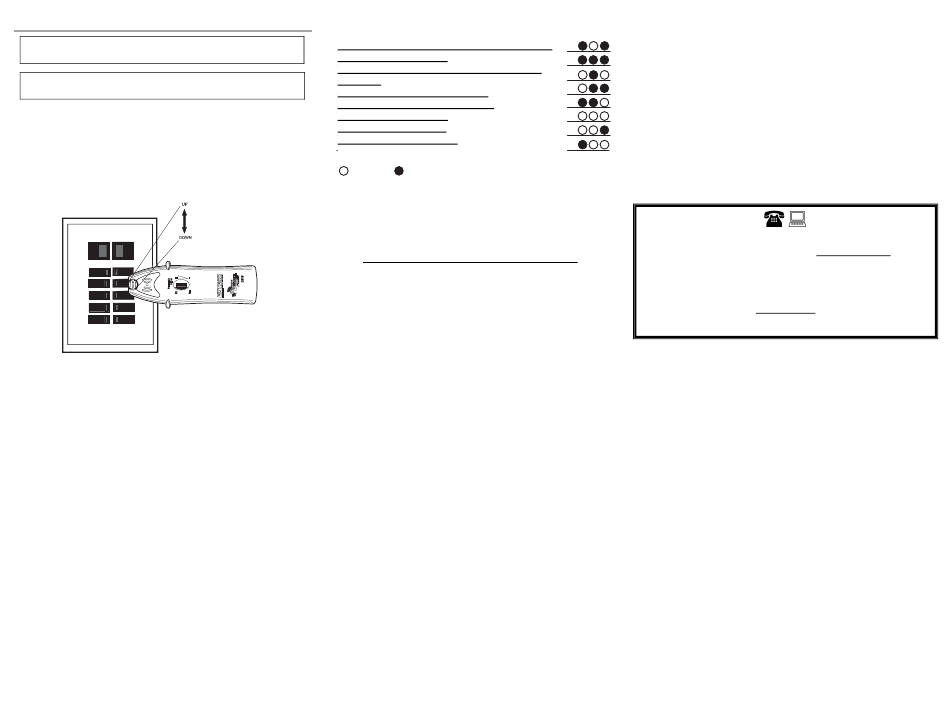

Sur le panneau du disjoncteur, réglez la sensitivité sur la
position HI et maintenez le récepteur comme indiqué par
l'indication "UP – DOWN".
5.
Déplacez le récepteur le long des disjoncteurs jusqu'à ce
que le circuit sélectionné soit identifié par le bip et la
lumière flash.
6.
Réduisez la sensitivité pour que le disjoncteur exact
contrôlant le circuit soit localisé de façon convenable.
Test de Configuration électrique du Récipient
CORRECT WIRING
CONFIGURATION ELECTRIQUE CORRECTE
TEST GFCI EN COURS
GFCI TESTING IN PROGRESS
CHAUD SUR NEUTRE AVEC OUVERTURE
HOT ON NEUTRAL WITH HOT OPEN
CHAUDE
HOT AND GROUND REVERSED
INVERSION CHAUD ET MASSE
HOT AND NEUTRAL REVERSED
INVERSION CHAUD ET NEUTRE
OPEN HOT
OUVERTURE CHAUDE
OUVERTURE NEUTRE
OPEN NEUTRAL
OUVERTURE DE MASSE
OPEN GROUND
OFF
ON
1.
Branchez l'Emetteur/Testeur de Récipient sur la prise
d'alimentation.
2.
Les trois LED indiqueront l'état du circuit. Le diagramme
affichera tous les états que le CB10 peut détecter. Les
LED sur ce diagramme représentent la visualisation du
pavé de boutons GFCI sur le côté de l'émetteur. Quand
vous regardez l'autre côté de l'émetteur, les LED seront
une image inversée de ceux montrés ici.
3.
Le testeur n'indiquera pas la qualité du branchement de
masse, 2 circuits trafiqués dans un circuit, une
combinaison de défauts, ou l'inversement des
conducteurs de masse et neutres.
Récipient Test GFCI
1.
Avant d'utiliser le testeur, appuyez sur le bouton TEST
sur le récipient GFCI installé ; il devrait remuer. S'il ne
remue pas, n'utilisez pas le circuit et appelez un
électricien qualifié. S'il remue, appuyez sur le bouton
RESET sur le récipient.
2.
Branchez l'Emetteur/Testeur de récipient sur la prise.
Vérifiez que la configuration électrique est correcte
comme montré ci-dessus.
3.
Appuyez et maintenez enfoncé le bouton sur le testeur
pendant au moins 8 secondes ; l'indicateur lumineux sur
le testeur s'éteindra quand le GFCI remue.
4.
Si le circuit ne remue pas, le GFCI est utilisable mais la
configuration électrique est incorrecte, ou la configuration
électrique est correcte et le GFCI est inutilisable.
2
Remplacement des piles
1. Quand la pile passe en dessous du voltage d'utilisation
le LED du récepteur ne s'allumera pas. La pile doit être
remplacée.
2. Enlevez le couvercle de la pile du récepteur en enlevant
la vis à l'aide d'un tournevis de fixation. (l'Emetteur est
alimenté en ligne).
3. Installez une pile 9V en respectant la polarité.
4. Remettez le couvercle à pile.
5. Jetez la pile usagée en respectant l'environnement.
Assistance téléphonique (781) 890-7440
Assistance technique: Ext. 200; Email: support@extech.com
Réparations/Retours: Ext. 210; Email: repair@extech.com
Les caractéristiques du produit sont sujettes à modification sans préavis
Pour obtenir la dernière version de ce manuel, les mises à jour logiciels, et autres
informations produit de dernière minute, rendez-vous sur notre site Internet :
www.extech.com
Extech Instruments Corporation, 285 Bear Hill Rd., Waltham, MA 02451
Copyright © 2006 Extech Instruments Corporation.
Tous droits réservés, y compris la reproduction partielle ou totale sous
quelque forme que ce soit.
CB10 V2.0 08/06
