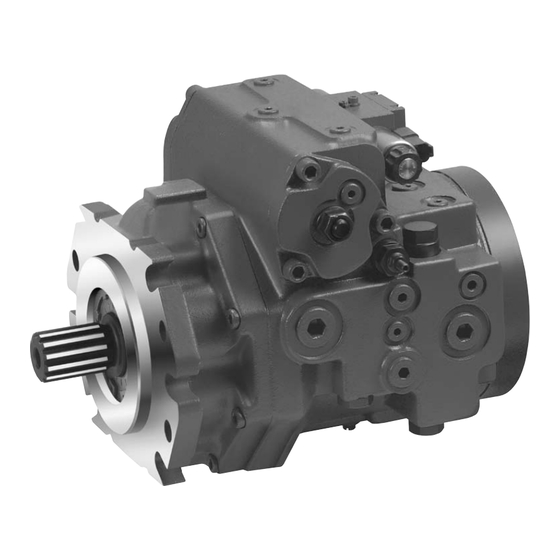

- Page 1 Pompe à pistons axiaux à cylindrée variable A4VG Série 40 Manuel d'utilisation Remplace : 04.2008 RF 92004-01-B/05.2017 Français...
- Page 2 © Bosch Rexroth AG 2017. Tous droits réservés, notamment tous les actes de cession, d’exploitation, de reproduction, d’adaptation, d’édition, de distribution, ainsi que les demandes d’enregistrements de droits de propriété industrielle. Les indications données servent exclusivement à la description du produit. Il ne peut être déduit de nos indications aucune déclaration...
-
Page 3: Table Des Matières
7.3.2 Montage sur réservoir Montage de l'unité à pistons axiaux 7.4.1 Préparation 7.4.2 Dimensions 7.4.3 Remarques générales 7.4.4 Montage avec accouplement 7.4.5 Montage sur un engrenage 7.4.6 Montage avec arbre articulé 7.4.7 Finition du montage RF 92004-01-B/05.2017, A4VG Série 40, Bosch Rexroth AG... - Page 4 11.4 Préparation des composants pour le stockage ou la réutilisation Elimination Extension et transformation Recherche des pannes et dépannage 14.1 Marche à suivre pour la recherche des pannes 14.2 Tableau des pannes Caractéristiques techniques Index Bosch Rexroth AG, A4VG Série 40, RF 92004-01-B/05.2017...
-
Page 5: Propos De Cette Documentation
Décrit les exigences auxquelles doivent satisfaire les fluides hydrauliques difficilement inflammables non aqueux (HFDU/HFDR) pour le fonctionnement avec des composants hydrauliques Rexroth et vous assiste dans le choix du fluide hydraulique pour votre système hydraulique. RF 92004-01-B/05.2017, A4VG Série 40, Bosch Rexroth AG... -
Page 6: Représentation Des Informations
• Type et origine du danger : désigne le type et l'origine du danger • Conséquences : décrit les conséquences en cas de non-respect des mesures de prévention • Prévention : indique comment éviter le danger Bosch Rexroth AG, A4VG Série 40, RF 92004-01-B/05.2017... -
Page 7: Symboles
En plastique, non résistant à la pression, réservé au transport protection Le terme « unité à pistons axiaux A4VG » est utilisé ci-après comme terme générique pour la « pompe à pistons axiaux à cylindrée variable ». RF 92004-01-B/05.2017, A4VG Série 40, Bosch Rexroth AG... -
Page 8: Abréviations
(Organisation internationale de normalisation) Japan Industrial Standard Document Rexroth en langue française VDI 2230 Directive pour le calcul systématique des assemblages vissés et boulonnés fortement sollicités du VDI (Verein Deutscher Ingenieure, Association des ingénieurs allemands) Bosch Rexroth AG, A4VG Série 40, RF 92004-01-B/05.2017... -
Page 9: Consignes De Sécurité
Toute autre utilisation que celle définie comme utilisation conforme à l'usage prévu n'est pas conforme à l'usage prévu et donc non autorisée. Bosch Rexroth AG décline toute responsabilité pour tout dommage survenant du fait d'une utilisation non conforme à l'usage prévu. L'utilisateur est seul responsable des risques encourus lors d'une utilisation non conforme à... -
Page 10: Qualification Du Personnel
• bien comprendre les relations relatives aux dispositifs de sécurité et • posséder des connaissances sur le fonctionnement et la structure des éléments hydrauliques. Bosch Rexroth vous propose des séances de formation sur des domaines spécifiques. Vous trouverez une vue d'ensemble de l'offre de formations sur Internet à l'adresse : www.boschrexroth.de/training. -
Page 11: Consignes De Sécurité Générales
électrique avec un courant continu modulé (p. ex. signal MLI). Toute éventuelle influence électromagnétique sur des personnes (p. ex. avec stimulateur cardiaque) et les autres composants doit être soumise à un contrôle par le fabricant de la machine. RF 92004-01-B/05.2017, A4VG Série 40, Bosch Rexroth AG... -
Page 12: Consignes De Sécurité Spécifiques Au Produit
▶ Seul le personnel qualifié de Bosch Rexroth est habilité à modifier les réglages départ usine. ▶ Il convient également de monter un limiteur de pression dans le système hydraulique afin de le protéger. - Page 13 Contrôlez si des mesures correctives sont nécessaires sur votre machine pour votre application afin que le consommateur entraîné soit parfaitement sécurisé (p. ex. arrêt sécurisé). ▶ Assurez-vous que les mesures adéquates sont prises. RF 92004-01-B/05.2017, A4VG Série 40, Bosch Rexroth AG...
- Page 14 ▶ Si toutefois du fluide hydraulique devait parvenir dans les yeux ou dans le circuit sanguin ou devait être avalé, consultez un médecin sans délai. Bosch Rexroth AG, A4VG Série 40, RF 92004-01-B/05.2017...
-
Page 15: Equipement De Protection Individuelle
L'équipement de protection individuelle est du ressort de l'utilisateur de l'unité à pistons axiaux. Respectez les prescriptions et règlements de sécurité en vigueur dans votre pays. Tous les éléments de l'équipement de protection individuelle doivent être intacts. RF 92004-01-B/05.2017, A4VG Série 40, Bosch Rexroth AG... -
Page 16: Remarques Générales Sur Les Dommages Matériels Et Les Dommages Sur Le Produit
▶ De manière générale, tout mélange de fluides hydrauliques de différents fabricants ou de types différents du même fabricant n'est pas autorisé. Bosch Rexroth AG, A4VG Série 40, RF 92004-01-B/05.2017... - Page 17 Risque d'écoulement du fluide hydraulique en cas de fuites. ▶ Prenez des mesures appropriées pour protéger l'unité à pistons axiaux contre les environnements chimiques ou agressifs. RF 92004-01-B/05.2017, A4VG Série 40, Bosch Rexroth AG...
- Page 18 La garantie est annulée dans le cas d'un mauvais montage, d'une mise en service et d'une utilisation incorrectes, ainsi que lors d'une utilisation non conforme à l'usage prévu et/ou d'une manipulation non conforme. Bosch Rexroth AG, A4VG Série 40, RF 92004-01-B/05.2017...
-
Page 19: Fourniture
Les pièces suivantes sont par ailleurs montées lors de la livraison : • Capots de protection (1) • Bouchons de protection/bouchons filetés (2) • Pour la version avec prise de force, capot de protection en métal et vis de fixation (3) RF 92004-01-B/05.2017, A4VG Série 40, Bosch Rexroth AG... -
Page 20: Propos De Ce Produit
(Plaque de distribution) 10 Cylindre 3 Piston de réglage 6 Côté haute pression 11 Piston 4 Calculateur (ici EP 7 Pompe d'alimentation 12 Patin à titre d'exemple) 8 Côté basse pression 13 Berceau inclinable Bosch Rexroth AG, A4VG Série 40, RF 92004-01-B/05.2017... -
Page 21: Description Fonctionnelle
Assurez-vous, par un dispositif d'arrêt d'urgence correspondant, que l'entraînement peut à tout moment être amené dans une position sûre. Le fabricant de la machine/l'installation est responsable du montage d'un dispositif d'arrêt d'urgence conforme. RF 92004-01-B/05.2017, A4VG Série 40, Bosch Rexroth AG... -
Page 22: Fonction Bypass
Le serrage de la vis correspondante entraîne une circulation libre du fluide hydraulique. Avant le redémarrage de la machine, la fonction bypass doit de nouveau être désactivée. Bosch Rexroth AG, A4VG Série 40, RF 92004-01-B/05.2017... -
Page 23: Activation Et Désactivation De La Fonction Bypass
Désactivez la fonction bypass dès que l'opération de remorquage est terminée. Tournez le sélecteur de circuit (1) avec une clé Allen (SW 8) vers la droite jusqu'en butée et serrez-le à un couple de serrage de 50 Nm. La fonction bypass n'est plus active. RF 92004-01-B/05.2017, A4VG Série 40, Bosch Rexroth AG... -
Page 24: Identification Du Produit
11 Numéro de série d'entraînement) – représenté ici : 12 Numéro de matériel de l'unité à droite à pistons axiaux 5 Place prévue pour le sceau 13 Codification de contrôle 6 Poids (en option) 7 Puissance Bosch Rexroth AG, A4VG Série 40, RF 92004-01-B/05.2017... -
Page 25: Transport Et Stockage
110, 125, 145 ▶ Utilisez pour le trou taraudé respectif un pivot à visser correspondant au niveau et 175) du système de mesure et de la taille. RF 92004-01-B/05.2017, A4VG Série 40, Bosch Rexroth AG... - Page 26 (p. ex. valves, tuyauterie), et que l'unité à pistons axiaux ne soit pas suspendue par les pièces rapportées (voir Fig. 6). Fig. 6 : Transport avec une élingue Bosch Rexroth AG, A4VG Série 40, RF 92004-01-B/05.2017...
-
Page 27: Stockage De L'unité À Pistons Axions
24 mois. Nous recommandons, une fois la durée de stockage maximale écoulée, de faire contrôler l'unité à pistons axiaux par le service après-vente Bosch Rexroth compétent. Pour toute question sur la remise en état et les pièces de rechange, contactez votre service après-vente Bosch Rexroth compétent ou le service après-vente du fabricant... - Page 28 Emballez hermétiquement les unités à pistons axiaux avec un agent desséchant dans un film anticorrosion. Stockez l'unité à pistons axiaux de manière à la protéger contre les chocs, pour les autres conditions, voir « Exigence » à la page 27 de ce chapitre. Bosch Rexroth AG, A4VG Série 40, RF 92004-01-B/05.2017...
-
Page 29: Montage
La fuite qui se trouve dans la chambre du carter doit être évacuée vers le réservoir par le raccord de fuite le plus haut placé. Utilisez le diamètre de conduite correspondant au raccord. RF 92004-01-B/05.2017, A4VG Série 40, Bosch Rexroth AG... - Page 30 Utilisez des chiffons non pelucheux pour le nettoyage. ▶ Pour éliminer les huiles de lubrification et autres impuretés importantes, utilisez des détergents doux appropriés. Le nettoyant ne doit pas s'infiltrer dans le système hydraulique. Bosch Rexroth AG, A4VG Série 40, RF 92004-01-B/05.2017...
-
Page 31: Position De Montage
Pour les positions de montage 4 et 10 (arbre d'entraînement vers le haut), le raccord de purge complémentaire R dans la zone de la bride est nécessaire. Ce raccord n'est pas présent dans la version standard et doit être indiqué en clair dans la commande. RF 92004-01-B/05.2017, A4VG Série 40, Bosch Rexroth AG... -
Page 32: Montage Sous Réservoir (Standard)
3 (arbre d'entraînement vertical vers le bas) – S + T 4 (arbre d'entraînement vertical vers le haut) S + T 5 (arbre d'entraînement horizontal) – S + T 6 (arbre d'entraînement horizontal) – S + T Bosch Rexroth AG, A4VG Série 40, RF 92004-01-B/05.2017... -
Page 33: Montage Sur Réservoir
Raccord de la pression de réglage Les raccords F et F font partie intégrante de la tuyauterie extérieure et doivent être mis à disposition par le client pour faciliter le remplissage et la purge. RF 92004-01-B/05.2017, A4VG Série 40, Bosch Rexroth AG... -
Page 34: Montage De L'unité À Pistons Axiaux
Vérifiez le sens de rotation admissible de l'unité à pistons axiaux (sur la plaque signalétique) et assurez-vous que celui-ci correspond au sens de rotation du moteur d'entraînement. Fig. 10 : Sens de rotation A gauche A droite Bosch Rexroth AG, A4VG Série 40, RF 92004-01-B/05.2017... -
Page 35: Dimensions
La façon de monter l'unité à pistons axiaux dépend des éléments de liaison côté entraînement. Les descriptions suivantes expliquent l'installation de l'unité à pistons axiaux : • avec un accouplement • sur un engrenage • sur un arbre articulé RF 92004-01-B/05.2017, A4VG Série 40, Bosch Rexroth AG... -
Page 36: Montage Avec Accouplement
Renseignez-vous auprès du fabricant de la machine/l'installation sur les outils nécessaires et les couples de serrage des vis de fixation. En cas d'utilisation d'un accouplement élastique, vérifiez l'absence de résonance sur l'entraînement à la fin de l'installation. Bosch Rexroth AG, A4VG Série 40, RF 92004-01-B/05.2017... -
Page 37: Montage Sur Un Engrenage
à pistons axiaux. ▶ Avant la mise en service, retirez tous les bouchons de protection et remplacez-les par des bouchons filetés métalliques adaptés, résistants à la pression ou raccordez les conduites correspondantes. RF 92004-01-B/05.2017, A4VG Série 40, Bosch Rexroth AG... - Page 38 Si une modification des réglages est nécessaire, contactez votre interlocuteur local, dont l'adresse figure à www.boschrexroth.de/adressen Pour la version avec prise de force, montez la pompe additionnelle conformément aux instructions du fabricant de pompes. Bosch Rexroth AG, A4VG Série 40, RF 92004-01-B/05.2017...
-
Page 39: Modification De La Position Du Levier Du Réglage Hw
Ne raccordez que des conduites hydrauliques conformes aux raccords de l'unité à pistons axiaux (niveau de pression, taille, système de mesure). RF 92004-01-B/05.2017, A4VG Série 40, Bosch Rexroth AG... - Page 40 Le système de mesure ainsi que le type d'étanchéité et la taille du trou taraudé et du pivot à visser (p. ex. bouchon fileté) doivent coïncider. Du fait des peu de possibilités optiques de différenciation, il existe un danger de confusion. Bosch Rexroth AG, A4VG Série 40, RF 92004-01-B/05.2017...
- Page 41 Fig. 13 : Vue d'ensemble des raccords A4VG Série 40, raccords de travail A et B latéralement 45° à gauche (vue sur l'arbre d'entraînement) Fig. 14 : Vue d'ensemble des raccords A4VG Série 40, raccords de travail A et B latéralement 45° à droite (vue sur l'arbre d'entraînement) RF 92004-01-B/05.2017, A4VG Série 40, Bosch Rexroth AG...
- Page 42 En fonction de la position de montage, il faut raccorder T ou T (voir chapitre 7.3 « Position de montage » à la page 31) En option O = Doit être raccordé (obturé à la livraison) X = Obturé (en mode de fonctionnement normal) Bosch Rexroth AG, A4VG Série 40, RF 92004-01-B/05.2017...
- Page 43 Pour les vis de fixation avec filetage ISO métrique selon DIN 13 ou filetage selon ASME B1.1, nous recommandons de vérifier le couple de serrage au cas par cas conformément à la norme VDI 2230. RF 92004-01-B/05.2017, A4VG Série 40, Bosch Rexroth AG...
- Page 44 état de fonctionnement sûr. Pour la correspondance entre le sens de rotation et le sens d'écoulement, voir la fiche technique 92004. Bosch Rexroth AG, A4VG Série 40, RF 92004-01-B/05.2017...
-
Page 45: Raccordement Électrique De L'unité À Pistons Axiaux
Resserrez l'écrou de fixation. Couple de serrage de l'écrou de fixation : 5 Nm. 7.5 Rinçage Bosch Rexroth recommande d'effectuer, avant la première mise en service, un rinçage de l'installation complète afin d'éliminer toutes les particules étrangères. Pour éviter tout encrassement intérieur, l'unité à pistons axiaux ne doit pas être incluse dans le rinçage. -
Page 46: Mise En Service
▶ Pendant l'opération de mise en service, surveillez la température du fluide hydraulique dans le réservoir, afin de vous assurer qu'elle se trouve dans les limites de viscosité admissibles. Bosch Rexroth AG, A4VG Série 40, RF 92004-01-B/05.2017... -
Page 47: Remplissage De L'unité À Pistons Axiaux
Utilisez uniquement un fluide hydraulique conforme aux exigences suivantes : Vous trouverez des indications sur les exigences minimales à satisfaire par les fluides hydrauliques sur les fiches techniques Bosch Rexroth 90220, 90221, 90222 ou 90225. Vous trouverez les titres des fiches techniques dans le Tableau 1 « Documentations nécessaires et complémentaires »... -
Page 48: Contrôle De L'alimentation En Fluide Hydraulique
▶ Effectuez un contrôle d'étanchéité sans et avec une charge avant le fonctionnement normal. ▶ Démontez si nécessaire les manomètres et obturez les raccords avec des bouchons filetés prévus à cet effet. Bosch Rexroth AG, A4VG Série 40, RF 92004-01-B/05.2017... -
Page 49: Phase De Démarrage
Si la classe de pureté exigée n'est pas respectée, vidangez le fluide hydraulique. S'il n'est pas possible de faire analyser le fluide hydraulique en laboratoire au terme de la phase de démarrage, Bosch Rexroth recommande de vidanger le fluide hydraulique. -
Page 50: Fonctionnement
N'utilisez le produit que dans la plage de puissance stipulée dans les caractéristiques techniques. Le fabricant de la machine/ l'installation est responsable de l'étude du système hydraulique et de sa commande. Bosch Rexroth AG, A4VG Série 40, RF 92004-01-B/05.2017... -
Page 51: Entretien Et Remise En État
N'utilisez jamais des solvants ou des produits de nettoyage agressifs. ▶ Eliminez les impuretés grossières extérieures et maintenez la propreté des éléments constitutifs sensibles tels que les électroaimants, les valves, les voyants et les capteurs. RF 92004-01-B/05.2017, A4VG Série 40, Bosch Rexroth AG... -
Page 52: Inspection
Entretien et remise en état 10.2 Inspection Bosch Rexroth recommande de contrôler régulièrement le système hydraulique et l'unité à pistons axiaux, et de consigner/archiver les conditions d'utilisation suivantes de façon à assurer la longévité et la fiabilité de l'unité à pistons axiaux : Tableau 12 : Plan d'inspection... -
Page 53: Remplacement De L'élément Filtrant
Serrez le carter de filtre (4) à un couple de 45 Nm. 10.4 Remise en état Bosch Rexroth vous propose une offre de service complète pour la remise en état des unités à pistons axiaux Rexroth. La remise en état de l'unité à pistons axiaux et de ses pièces rapportées doit impérativement être confiée à... -
Page 54: Pièces De Rechange
à pistons axiaux, ainsi que les numéros de matériel des pièces de rechange. Pour toute question sur les pièces de rechange, contactez votre service après-vente Bosch Rexroth compétent ou le service après-vente du fabricant de l'unité à pistons axiaux. Bosch Rexroth AG Glockeraustraße 4... -
Page 55: Démontage Et Remplacement
Videz entièrement l'unité à pistons axiaux. Obturez toutes les ouvertures. 11.4 Préparation des composants pour le stockage ou la réutilisation ▶ Procédez comme décrit au chapitre 6.2 « Stockage de l’unité à pistons axions » à la page 27. RF 92004-01-B/05.2017, A4VG Série 40, Bosch Rexroth AG... -
Page 56: Elimination
Démontez l'unité à pistons axiaux et désassemblez ses différentes parties pour les envoyer au recyclage. Triez p. ex. comme suit : – Fonte – Acier – Aluminium – Métal non ferreux – Matériel électrique – Matière plastique – Joints Bosch Rexroth AG, A4VG Série 40, RF 92004-01-B/05.2017... -
Page 57: Extension Et Transformation
Toute modification des réglages par le client n'est autorisée que dans le respect de la notice de réglage spécifique au produit. La garantie de Bosch Rexroth ne s'applique qu'à la configuration livrée. Après une transformation ou une extension, toute prétention en garantie s'éteint. -
Page 58: Recherche Des Pannes Et Dépannage
▶ Documentez les travaux effectués. ▶ Si vous n'êtes pas parvenu à éliminer la panne qui s'est produite, veuillez-vous adresser à l'une des adresses de contact que vous trouverez à : www.boschrexroth.de/adressen. Bosch Rexroth AG, A4VG Série 40, RF 92004-01-B/05.2017... -
Page 59: Tableau Des Pannes
Dommages mécaniques de l'unité à pistons Remplacer l'unité à pistons axiaux axiaux (p. ex. endommagement des paliers) Contacter le service après-vente Bosch Rexroth Vibration plus élevée, inhabituelle Usure des paliers Contacter le service après-vente Bosch Rexroth RF 92004-01-B/05.2017, A4VG Série 40, Bosch Rexroth AG... - Page 60 Bosch Rexroth) Usure ou dommages mécaniques de l'unité Remplacer l'unité à pistons axiaux à pistons axiaux Contacter le service après-vente Bosch Rexroth Bosch Rexroth AG, A4VG Série 40, RF 92004-01-B/05.2017...
- Page 61 Usure ou dommages mécaniques de l'unité Remplacer l'unité à pistons axiaux à pistons axiaux Contacter le service après-vente Bosch Rexroth Unité de sortie défectueuse (p. ex. moteur Contacter le fabricant de la machine/ ou cylindre hydraulique) l'installation RF 92004-01-B/05.2017, A4VG Série 40, Bosch Rexroth AG...
- Page 62 Débit de rinçage de la valve de rinçage trop Contacter le service après-vente Bosch Rexroth faible Usure de l'unité à pistons axiaux Remplacer l'unité à pistons axiaux, contacter le service après-vente Bosch Rexroth Bosch Rexroth AG, A4VG Série 40, RF 92004-01-B/05.2017...
-
Page 63: Caractéristiques Techniques
Vous trouverez d'autres informations dans le catalogue produits en ligne Hydraulique mobile : www.boschrexroth.de/axialkolbenpumpen Vous trouverez les caractéristiques techniques contractuelles de votre unité à pistons axiaux dans la confirmation de la commande. RF 92004-01-B/05.2017, A4VG Série 40, Bosch Rexroth AG... - Page 64 64/68 Bosch Rexroth AG, A4VG Série 40, RF 92004-01-B/05.2017...
- Page 65 65/68 RF 92004-01-B/05.2017, A4VG Série 40, Bosch Rexroth AG...
-
Page 66: Index
▶ N Description du produit Nettoyage Description fonctionnelle – Réglage ▶ o Désignations Outillage Dimensions 25, 35 Documentations nécessaires Dommages matériels Durée de stockage ▶ E Elimination Elingue Engin de levage Entretien Bosch Rexroth AG, A4VG Série 40, RF 92004-01-B/05.2017... - Page 67 – après un arrêt Remplacement Remplissage Rinçage ▶ S Sens de rotation Stockage 25, 27 Structure Symboles ▶ T Tableau des pannes Transformation Transport – avec boulon à œillet – avec élingue – manuel RF 92004-01-B/05.2017, A4VG Série 40, Bosch Rexroth AG...
- Page 68 Bosch Rexroth AG Mobile Applications Glockeraustraße 4 89275 Elchingen Germany Tél. +49 7308 82-0 info.ma@boschrexroth.de www.boschrexroth.com Vous trouverez votre interlocuteur local à : www.boschrexroth.de/adressen Sous réserve de modifications Imprimé en Germany RF 92004-01-B/05.2017...
