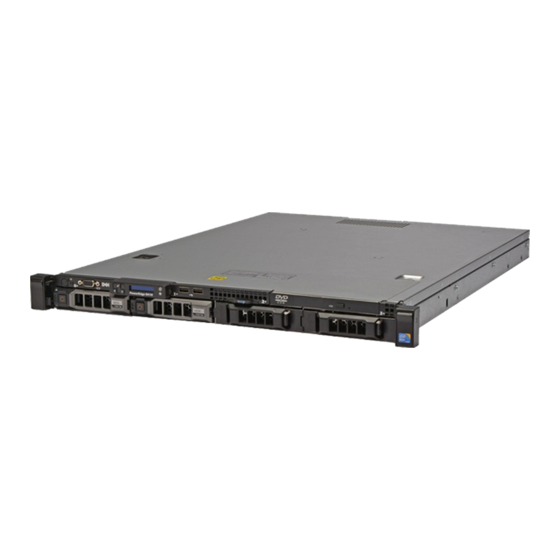

Systèmes Dell™
PowerEdge™ R410
Manuel du propriétaire

Publicité

Table des Matières
loading

Manuels Connexes pour Dell PowerEdge R410

Sommaire des Matières pour Dell PowerEdge R410

  • Page 1 Systèmes Dell™ PowerEdge™ R410 Manuel du propriétaire...

  • Page 2: Remarques, Précautions Et Avertissements

    D'autres marques commerciales et noms de marque peuvent être mentionnés dans ce document pour faire référence aux entités se réclamant de ces marques et de ces noms ou de leurs produits. Dell Inc. dénie tout intérêt propriétaire vis-à-vis des marques commerciales et des noms de marque autres que les siens.

  • Page 3: Table Des Matières

    Table des matières À propos du système ....Fonctions du système accessibles au démarrage ..Voyants et fonctions du panneau avant .
  • Page 4 Utilisation du programme de configuration du système et du gestionnaire d'amorçage UEFI ....Choix du mode d'amorçage du système ..Accès au programme de configuration du système .
  • Page 5 Protecteur de la carte système ... . . Carte iDRAC6 (Integrated Dell Remote Access Controller 6) Express (en option) ... .
  • Page 6 Dépannage du système ....La sécurité d'abord, pour vous et votre système . . . Dépannage des échecs de démarrage du système ..... . . Dépannage des connexions externes .
  • Page 7 Exécution des diagnostics du système ..Utilisation des diagnostics Dell™ ... . Fonctionnalités de diagnostic intégrées du système ......
  • Page 8 Table des matières...

  • Page 9: À Propos Du Système

    À propos du système Fonctions du système accessibles au démarrage Les touches suivantes permettent d'accéder à certaines fonctions au démarrage du système. Touche Description <F2> Permet d'accéder au programme de configuration du système. Voir “Utilisation du programme de configuration du système et du gestionnaire d'amorçage UEFI”, page 63.

  • Page 10: Voyants Et Fonctions Du Panneau Avant

    Voyants et fonctions du panneau avant Figure 1-1. Voyants et fonctions du panneau avant Élément Voyant, bouton Icône Description ou connecteur Voyant et bouton Le voyant d'alimentation s'allume lorsque d'alimentation le système est sous tension. Le bouton d'alimentation contrôle la sortie du bloc d'alimentation en CC qui alimente le système.
  • Page 11 Élément Voyant, bouton Icône Description ou connecteur Bouton NMI Ce bouton est utilisé pour la résolution de certains problèmes liés aux logiciels et aux pilotes de périphériques avec certains systèmes d'exploitation. Appuyez sur ce bouton à l'aide de la pointe d'un trombone. Appuyez sur ce bouton uniquement si un technicien de support qualifié...
  • Page 12 Élément Voyant, bouton Icône Description ou connecteur REMARQUE : Écran LCD ou voyants en fonction de la configu- ration, votre système peut disposer de voyants de diagnostic ou d'un écran LCD. Voyants : les quatre voyants de diagnostic indiquent les codes d'erreur au cours du démarrage du système.

  • Page 13: Fonctionnalités De L'écran Lcd (En Option)

    Élément Voyant, bouton Icône Description ou connecteur Disques durs (4) Quatre disques de 2,5 pouces dans des supports de 3,5 pouces échangeables à chaud ou quatre disques de 3,5 pouces câblés ou échangeables à chaud. Panneau d'identifi- Panneau amovible comportant des cation du système informations système, notamment le code de service express, l'adresse MAC de la carte...
  • Page 14 Figure 1-2. Fonctionnalités de l'écran LCD Élément Boutons Description Gauche Fait revenir le curseur à l'étape précédente par incréments d'une unité. Sélectionner Permet de sélectionner l'élément de menu mis en surbrillance à l'aide du curseur. Droit Déplace le curseur sur l'étape suivante par incréments d'une unité.

  • Page 15: Écran D'accueil

    Écran d'accueil L'écran d'accueil affiche les informations système que l'utilisateur peut configurer. L'affichage de cet écran a lieu durant le fonctionnement normal du système, lorsqu'aucun message d'état ou d'erreur n'est affiché. Lorsque le système est en veille, le rétro-éclairage LCD s'éteint après cinq minutes d'inactivité...

  • Page 16: Menu Affichage

    Menu Affichage Option Description BMC IP (IP BMC) ou Affiche l'adresse IPv4 ou IPv6 de la carte iDRAC6 en option. DRAC IP (IP DRAC) L'adresse comprend les éléments suivants : DNS (Primaire et Secondaire), Passerelle, IP et Sous-réseau (l'adresse IPv6 ne REMARQUE : Si une carte comporte pas de valeur de sous-réseau).

  • Page 17: Voyants D'état Des Disques Durs

    Voyants d'état des disques durs Figure 1-3. Voyants de disque dur voyant d'activité 2 voyant d'état des disques des disques (vert) (vert et jaune) À propos du système...

  • Page 18: Voyants Et Fonctions Du Panneau Arrière

    Codes des voyants d'état des disques Condition (RAID uniquement) Voyant vert clignotant deux fois Identification du disque/préparation par seconde au retrait Éteint Disque prêt pour insertion ou retrait REMARQUE : À la mise sous tension du système, le voyant d'état ne s'allume qu'une fois tous les disques durs initialisés.
  • Page 19 Élément Voyant, bouton Icône Description ou connecteur Connecteur série Permet de connecter un périphérique série au système. Connecteur vidéo Permet de connecter un écran VGA au système. Logement pour support Permet de connecter une carte de VFlash (en option) mémoire SD pour la carte iDRAC6 Enterprise en option.
  • Page 20 Élément Voyant, bouton Icône Description ou connecteur Bouton d'identification Permet d'activer ou de désactiver du système le mode d'ID système. Les boutons d'identification des panneaux avant et arrière peuvent servir à identifier un système spécifique au sein d'un rack. Si l'un de ces boutons est activé, l'écran LCD du panneau avant et le voyant d'état du système situé...

  • Page 21: Consignes Pour Connecter Des Périphériques Externes En Option

    Consignes pour connecter des périphériques externes en option • Mettez le système et les périphériques externes hors tension avant de connecter un nouveau périphérique. Mettez ensuite sous tension le nouveau périphérique externe avant le système, à moins que la documentation de ce périphérique ne stipule le contraire. •...

  • Page 22: Codes Du Voyant D'alimentation

    Codes du voyant d'alimentation Un voyant sur le bouton d'alimentation indique si le système est alimenté et opérationnel. Les blocs d'alimentation sont dotés d'un voyant qui indique si le système est alimenté ou si une panne d'alimentation s'est produite. • Éteint : l'alimentation CA n'est pas connectée. •...

  • Page 23: Voyants De Diagnostic (En Option)

    Voyants de diagnostic (en option) Les quatre voyants de diagnostic du panneau avant affichent des codes d'erreur au démarrage du système. Le tableau 1-1 indique les causes et les mesures correctives possibles associées à ces codes. Un cercle en vert représente un voyant allumé.
  • Page 24 Panne de la carte système Voir “Obtention d'aide”, page 193. ou d'une ressource de la carte système. Erreur possible liée à Voir “Contacter Dell”, page 193. la configuration d'une ressource système. Autre type de panne. Assurez-vous que le lecteur de...

  • Page 25: Messages D'état Sur L'écran Lcd (En Option)

    Messages d'état sur l'écran LCD (en option) L'écran LCD du panneau de commande affiche des messages d'état indiquant si le système fonctionne correctement ou s'il requiert une intervention. Il s'allume en bleu en cas de fonctionnement normal et en orange si une erreur est détectée.
  • Page 26 Tableau 1-2. Messages d'état sur l'écran LCD (en option) (suite) Code Texte Causes Actions correctives Vérifiez si des événements Retirez l'alimentation en E1000 Failsafe critiques sont consignés CA du système pendant voltage error. dans le journal 10 secondes et redémarrez Contact d'événements du système ce dernier.
  • Page 27 Tableau 1-2. Messages d'état sur l'écran LCD (en option) (suite) Code Texte Causes Actions correctives Panne du régulateur Retirez les cartes E1216 3,3V Regulator de tension 3,3 V. d'extension PCIe et failure. remboîtez-les dans leur Reseat PCIe connecteur. Si le problème cards.
  • Page 28 Tableau 1-2. Messages d'état sur l'écran LCD (en option) (suite) Code Texte Causes Actions correctives Panne de l'un des Retirez l'alimentation en E122E On-board régulateurs de tension CA du système pendant regulator intégrés. 10 secondes et redémarrez failed. ce dernier. Call support.
  • Page 29 Tableau 1-2. Messages d'état sur l'écran LCD (en option) (suite) Code Texte Causes Actions correctives La température du Vérifiez que les dissipa- E1414 CPU # temp microprocesseur spécifié teurs de chaleur du pro- exceeding est en dehors des limites cesseur sont bien installés. range.
  • Page 30 Tableau 1-2. Messages d'état sur l'écran LCD (en option) (suite) Code Texte Causes Actions correctives Le BIOS du système a Retirez l'alimentation en E1422 CPU # machine renvoyé une erreur de CA du système pendant check error. vérification de la machine. 10 secondes et redémarrez Power ce dernier.
  • Page 31 Tableau 1-2. Messages d'état sur l'écran LCD (en option) (suite) Code Texte Causes Actions correctives Le sous-système d'alimen- Voir “Dépannage des blocs E1624 Lost power tation n'est plus redondant. d'alimentation”, page 174. supply Si le bloc d'alimentation redundancy. restant tombe en panne, Check PSU le système s'arrête.
  • Page 32 Tableau 1-2. Messages d'état sur l'écran LCD (en option) (suite) Code Texte Causes Actions correctives Le BIOS du système a Retirez les cartes E1711 PCI parity renvoyé une erreur de d'extension PCIe et error on Bus parité PCI liée à un remboîtez-les dans leur ## Device ## composant résidant dans...
  • Page 33 Tableau 1-2. Messages d'état sur l'écran LCD (en option) (suite) Code Texte Causes Actions correctives Le BIOS du système a Retirez les cartes d'exten- E171F PCIe fatal renvoyé une erreur fatale sion PCIe et remboîtez-les error on Bus PCIe liée à un composant dans leur connecteur.
  • Page 34 Tableau 1-2. Messages d'état sur l'écran LCD (en option) (suite) Code Texte Causes Actions correctives Le câble USB du panneau Rebranchez le câble E1A1D Control panel de commande est dans le connecteur. Si USB cable not manquant ou endommagé. le problème persiste, detected.
  • Page 35 Tableau 1-2. Messages d'état sur l'écran LCD (en option) (suite) Code Texte Causes Actions correctives Panne du contrôleur DMA. Retirez l'alimentation en E2015 DMA Controller CA du système pendant failure. Power 10 secondes et redémarrez cycle AC. ce dernier. Si le problème persiste, voir “Obtention d'aide”, page 193.
  • Page 36 Tableau 1-2. Messages d'état sur l'écran LCD (en option) (suite) Code Texte Causes Actions correctives Panne SIO. Retirez l'alimentation en E201A SuperIO CA du système pendant failure. Power 10 secondes et redémarrez cycle AC. ce dernier. Si le problème persiste, voir “Obtention d'aide”, page 193.
  • Page 37 Tableau 1-2. Messages d'état sur l'écran LCD (en option) (suite) Code Texte Causes Actions correctives Échec de configuration Vérifiez si l'écran affiche E2020 du processeur. des messages d'erreur configuration spécifiques. Voir failure. Check “Dépannage des screen microprocesseurs”, message. page 185. Configuration de la Vérifiez si l'écran affiche E2021...
  • Page 38 Tableau 1-2. Messages d'état sur l'écran LCD (en option) (suite) Code Texte Causes Actions correctives Le BIOS du système a Retirez l'alimentation en E2111 SBE log désactivé la consignation CA du système pendant disabled on des erreurs de mémoire 10 secondes et redémarrez DIMM ##.
  • Page 39 Tableau 1-2. Messages d'état sur l'écran LCD (en option) (suite) Code Texte Causes Actions correctives Surcharge de messages sur Consultez le journal I1911 LCD Log Full. l'écran LCD. L'écran LCD d'événements du système Check SEL to ne peut afficher que dix pour plus de détails sur les review all messages d'erreur à...

  • Page 40: Résolution Des Incidents Décrits Par Les Messages D'état De L'écran Lcd (En Option)

    Tableau 1-2. Messages d'état sur l'écran LCD (en option) (suite) Code Texte Causes Actions correctives La configuration du Mettez le système hors W1628 Performance système requiert plus de tension, réduisez les degraded. puissance que peut en paramètres de la Check PSU and produire le bloc configuration matérielle system...

  • Page 41: Suppression Des Messages D'état Affichés Sur L'écran Lcd (En Option)

    Suppression des messages d'état affichés sur l'écran LCD (en option) Pour les pannes liées aux capteurs de température, de tension, de ventilateurs, etc., le message affiché sur l'écran LCD est automatiquement supprimé lorsque le capteur revient à son état normal. Par exemple, l'écran LCD affiche un message indiquant que la température d'un composant n'est pas conforme aux limites acceptables, puis supprime ce message lorsque la température redevient normale.

  • Page 42: Messages Système

    Messages système Le système affiche des messages d'erreur pour informer l'utilisateur qu'un incident s'est produit. REMARQUE : si vous recevez un message du système qui n'est pas répertorié dans le tableau, vérifiez la documentation de l'application que vous utilisiez au moment où...
  • Page 43 Tableau 1-3. Messages système (suite) Message Causes Actions correctives Le mode mémoire ECC Assurez-vous que les Alert! Advanced avancé a été activé dans le barrettes de mémoire ECC Memory Mode programme de configuration sont installées dans une disabled! Memory du système, mais la configuration qui prend en configuration configuration actuelle ne...
  • Page 44 Tableau 1-3. Messages système (suite) Message Causes Actions correctives La carte iDRAC6 en option Retirez l'alimentation en Alert! iDRAC6 not a cessé de fonctionner. CA du système pendant responding. 10 secondes et redémarrez Power required La carte iDRAC6 a été ce dernier.
  • Page 45 Tableau 1-3. Messages système (suite) Message Causes Actions correctives Il se peut que la configuration Si la mise à niveau d'un com- Alert! Power système des processeurs, des posant du système vient required exceeds barrettes de mémoire et des d'être effectuée, rétablissez PSU wattage.
  • Page 46 Tableau 1-3. Messages système (suite) Message Causes Actions correctives Le système est en mode Redémarrez le système BIOS Constructeur. pour désactiver le mode MANUFACTURING Constructeur. MODE detected. MANUFACTURING MODE will be cleared before the next boot. System reboot required for normal operation.
  • Page 47 Tableau 1-3. Messages système (suite) Message Causes Actions correctives Des barrettes de mémoire Installez des barrettes de CPU x installed sont requises, mais aucune mémoire pour le processeur. with no memory. barrette n'est installée dans Voir “Mémoire système”, les logements de mémoire page 137.

  • Page 48: Gate A20 Failure Contrôleur Du Clavier

    Tableau 1-3. Messages système (suite) Message Causes Actions correctives Barrette de mémoire Remettez en place les Decreasing défectueuse ou mal installée. barrettes de mémoire. Voir available memory “Dépannage de la mémoire système”, page 176. Configuration de mémoire Assurez-vous que la configu- DIMM non valide sur un système ration des barrettes de...
  • Page 49 Tableau 1-3. Messages système (suite) Message Causes Actions correctives Une configuration système Exécutez le programme de Invalid non valide a provoqué un arrêt configuration du système et configuration du système. vérifiez les paramètres en information - cours. Voir “Utilisation du please run SETUP programme de configuration program.
  • Page 50 Tableau 1-3. Messages système (suite) Message Causes Actions correctives Configuration de mémoire Assurez-vous que la configu- Memory non valide. Le système ration des barrettes de Initialization fonctionne, mais avec une mémoire est valide. Voir Warning: Memory capacité de mémoire “Consignes générales pour size may be inférieure à...
  • Page 51 Tableau 1-3. Messages système (suite) Message Causes Actions correctives La configuration de la Configurez de nouveau les Mirror mode mémoire n'est pas conforme barrettes de mémoire pour disabled. For au paramètre du BIOS. Le les besoins du mode de mise mirror mode, paramètre du BIOS a été...
  • Page 52 Tableau 1-3. Messages système (suite) Message Causes Actions correctives Paramètres incorrects dans le Vérifiez les paramètres de No boot sector programme de configuration configuration des disques on hard drive du système ; système durs dans le programme de d'exploitation introuvable configuration du système.
  • Page 53 Tableau 1-3. Messages système (suite) Message Causes Actions correctives Le système d'exploitation ne Remplacez le support Read fault peut pas lire le disque dur, le optique, le support USB ou le Requested sector lecteur optique ou le périphérique USB. Vérifiez not found périphérique USB, le système que les câbles USB, du fond...
  • Page 54 Tableau 1-3. Messages système (suite) Message Causes Actions correctives La configuration de la Configurez à nouveau les Sparing mode mémoire n'est pas conforme barrettes de mémoire pour les disabled. For au paramètre du BIOS. besoins du mode de mise en sparing mode, Le paramètre du BIOS réserve.
  • Page 55 Tableau 1-3. Messages système (suite) Message Causes Actions correctives Configuration de mémoire Assurez-vous que la configu- The following non valide. Les barrettes de ration des barrettes de DIMMs should mémoire spécifiées ne mémoire est valide. match correspondent pas du point de Voir “Consignes générales geometry: x,x,...
  • Page 56 Tableau 1-3. Messages système (suite) Message Causes Actions correctives Paramètres d'heure ou de date Vérifiez les paramètres Time-of-day not incorrects ; batterie du d'heure et de date. Voir set - please run système défectueuse. “Utilisation du programme SETUP program de configuration du système et du gestionnaire d'amorçage UEFI”, page 63.
  • Page 57 Consultez le guide d'utilisation du contrôleur d'accès distant Dell™ (iDRAC6) intégré pour savoir comment effectuer un remplacement de champ de la mémoire Flash. Barrettes de mémoire mal Remettez en place les Unexpected installées ou puce du...
  • Page 58 Tableau 1-3. Messages système (suite) Message Causes Actions correctives Configuration de mémoire Assurez-vous que la Unsupported non valide. Les barrettes de configuration des barrettes memory mémoire installées dans les de mémoire est valide. Voir configuration. logements spécifiés ne “Consignes générales pour DIMM mismatch correspondent pas.
  • Page 59 Tableau 1-3. Messages système (suite) Message Causes Actions correctives Une erreur fatale a provoqué Reportez-vous aux informa- Warning: A fatal le redémarrage du système. tions qui ont été consignées error has caused dans le journal d'événements system reset! du système (SEL) lorsque Please check the cette erreur s'est produite.
  • Page 60 Tableau 1-3. Messages système (suite) Message Causes Actions correctives Il se peut que la configuration Si la mise à niveau d'un Warning! Power système des processeurs, des composant du système vient required exceeds barrettes de mémoire et des d'être effectuée, rétablissez PSU wattage.
  • Page 61 Tableau 1-3. Messages système (suite) Message Causes Actions correctives Configuration de mémoire Assurez-vous que la configu- Warning! non valide. Le système ration des barrettes de Unsupported fonctionne, mais à mémoire est valide. Voir memory performances réduites. “Consignes générales pour configuration l'installation des modules de detected.

  • Page 62: Messages D'avertissement

    Messages d'avertissement Un message d'avertissement vous prévient d'un problème possible et vous invite à réagir avant que le système ne poursuive une tâche. Par exemple, avant de formater une disquette, un message vous avertit que toutes les données contenues sur la disquette seront perdues. Les messages d'avertissement interrompent la tâche en cours et vous demandent de répondre en tapant y (yes [oui]) ou n (no [non]).

  • Page 63: Utilisation Du Programme De Configuration Du Système Et Du Gestionnaire D'amorçage Uefi

    Utilisation du programme de configuration du système et du gestionnaire d'amorçage UEFI Le programme de configuration du système est le programme du BIOS qui vous permet de gérer le matériel et de spécifier les options au niveau du BIOS. Vous pouvez à partir du programme de configuration du système : •...

  • Page 64: Accès Au Programme De Configuration Du Système

    La sélection du mode de démarrage s'effectue dans le champ Boot Mode (Mode d'amorçage) de l'écran Boot Settings (Paramètres d'amorçage) du programme de configuration du système. Voir “Écran des paramètres d'amorçage”, page 72. Une fois le mode d'amorçage indiqué, le système s'amorce dans ce mode. Vous devez ensuite installer le système d'exploitation dans ce mode.

  • Page 65: Utilisation Des Touches De Navigation Du Programme De Configuration Du Système

    Utilisation des touches de navigation du programme de configuration du système Touches Action Flèche vers le haut ou Revient au champ précédent. <Maj><Tab> Flèche vers le bas ou <Tab> Passe au champ suivant. – Barre d'espacement, <+>, < >, Fait passer le curseur dans les différents paramètres flèche vers la gauche d'un champ.

  • Page 66: Options De Configuration Du Système

    Options de configuration du système Écran principal Figure 2-1. Écran principal du programme de configuration du système REMARQUE : les options du programme de configuration du système changent en fonction de la configuration du système. REMARQUE : les valeurs par défaut sont répertoriées sous l'option correspondante dans les sections suivantes, le cas échéant.
  • Page 67 Option Description Paramètres du Affiche les informations relatives aux microprocesseurs processeur (vitesse, taille de la mémoire cache, etc.). Voir “Écran des paramètres du processeur”, page 70. Paramètres SATA Voir “Écran des paramètres SATA”, page 71. Paramètres Voir “Écran des paramètres d'amorçage”, page 72. d'amorçage Integrated Devices Voir “Écran des périphériques intégrés”, page 73.
  • Page 68 Option Description Keyboard Détermine si le système démarre en mode Verr Num, s'il est équipé NumLock d'un clavier à 101 ou 102 touches (cette option ne s'applique pas (Verr Num) aux claviers à 84 touches). (Option par défaut : On [Activé]) Report Keyboard Active ou désactive la signalisation des erreurs de clavier au cours...

  • Page 69: Écran Des Paramètres De La Mémoire

    Écran des paramètres de la mémoire Option Description System Memory Size Affiche la taille de la mémoire système. (Taille de la mémoire système) System Memory Type Affiche le type de mémoire système. (Type de mémoire système) System Memory Speed Affiche la vitesse de la mémoire système. (Vitesse de la mémoire système) Video Memory...

  • Page 70: Écran Des Paramètres Du Processeur

    Option Description Node Interleaving Lorsque ce champ est activé (Enabled), l'entrelacement (Entrelacement de nœuds) de la mémoire est pris en charge si une configuration (Option par défaut : de mémoire symétrique est installée. Si le champ est Disabled [Désactivé]) désactivé (Disabled), le système prend en charge les configurations de mémoire asymétriques NUMA (Non-Uniform Memory Architecture).
  • Page 71 Option Description Nombre de cœurs Si la valeur Tout [All] est définie, le nombre maximal par processeur de cœurs de chaque processeur est activé. (Option par défaut : Tout) Turbo Mode (Mode Turbo) Si la technologie Turbo Boost est prise en charge par les processeur, active ou désactive le mode Turbo.

  • Page 72: Écran Des Paramètres D'amorçage

    Option Description Port E Auto active la prise en charge du BIOS pour le périphérique connecté au port SATA E. Off (Désactivé) désactive la prise en charge du BIOS pour le périphérique. Écran des paramètres d'amorçage Option Description PRÉCAUTION : Boot Mode (Mode la permutation du mode d'amorçage d'amorçage)

  • Page 73: Écran Des Périphériques Intégrés

    Option Description Boot Sequence Retry Si ce champ est activé et si le système n'a pas démarré (Réexécution de la correctement, ce dernier effectue une nouvelle tentative séquence d'amorçage) 30 secondes plus tard. (Option par défaut : Disabled [Désactivé]) Écran des périphériques intégrés Option Description Integrated SAS/RAID...
  • Page 74 Option Description MAC Address Affiche l'adresse MAC de la carte NIC. (Adresse Mac) Capability Detected Affiche les fonctionnalités de la clé matérielle NIC, si elle est (Capacité détectée) installée. REMARQUE : certaines fonctionnalités de cartes NIC peuvent nécessiter l'installation d'un pilote supplémentaire. OS Watchdog Timer Définit un temporisateur qui surveille l'activité...

  • Page 75: Écran Des Communications Série

    Écran des communications série Option Description Serial Communication Permet d'indiquer si les périphériques de communication (Communication série) série (Serial Device 1 [Périphérique série 1] et Serial (Option par défaut : On Device 2 [Périphérique série 2]) sont activés dans le without Console BIOS.
  • Page 76 Option Description Remote Terminal Type Permet de définir le type de terminal de la console (Type du terminal distant) distante, tel que VT100/VT220 ou ANSI. (Option par défaut : VT100/VT220) Redirection After Boot Permet d'activer ou de désactiver la redirection de console (Redirection après BIOS lorsque le système d'exploitation est chargé.

  • Page 77: Écran De Gestion De L'alimentation

    Écran de gestion de l'alimentation Option Description Power Les options possibles sont OS Control (Contrôle du système Management d'exploitation), Active Power Controller (Contrôleur d'alimen- (Gestion de tation actif), Custom (Personnalisé) ou Maximum Performance l'alimentation) (Performances maximales). Si vous sélectionnez OS Control (Contrôle du système d'exploi- tation), Active Power Controller (Contrôleur d'alimentation actif), Custom (Personnalisé) ou Maximum Performance (Performances maximales), le BIOS préconfigure le reste des options de cet écran.
  • Page 78 Option Description Gestion de Les options possibles sont Maximum Performance l'alimentation et (Performances maximales) ou Minimum Power (Puissance des performances minimale). du ventilateur Gestion de Les options disponibles sont Maximum Performance l'alimentation et (Performances maximales), une fréquence spécifiée, ou Minimum des performances Power (Puissance minimale).
  • Page 79 Option Description TPM Security Définit les modalités de déclaration de la puce TPM (Sécurité TPM) (Trusted Platform Module) dans le système. (Option par défaut : Lorsque l'option Off (Désactivé) est sélectionnée, la Off [Désactivé]) présence de la puce TPM n'est pas signalée au système d'exploitation.
  • Page 80 Option Description Bouton d'alimentation Si l'option Enabled (Activé) est sélectionnée, le bouton (Option par défaut : d'alimentation peut mettre le système sous tension et hors Enabled [Activé]) tension. Sur un système d'exploitation compatible ACPI, le système effectue un arrêt normal avant que l'alimentation ne soit coupée.

  • Page 81: Écran Exit (Quitter)

    Écran Exit (Quitter) Appuyez sur <Échap> pour quitter le programme de configuration du système. L'écran Exit affiche les options suivantes : • Save Changes and Exit • Discard Changes and Exit • Return to Setup Accès au gestionnaire d'amorçage UEFI REMARQUE : les systèmes d'exploitation doivent être compatibles avec une ®...

  • Page 82: Utilisation Des Touches De Navigation Du Gestionnaire D'amorçage Uefi

    Utilisation des touches de navigation du gestionnaire d'amorçage UEFI Touches Action Touche vers le haut Revient au champ précédent et le sélectionne. Flèche vers le bas Accède au champ suivant et le sélectionne. Barre d'espace, <Entrée>, Fait passer le curseur dans les différents paramètres –...

  • Page 83: Écran Des Paramètres D'amorçage Uefi

    Écran des paramètres d'amorçage UEFI Option Description Add Boot Option (Ajouter Ajoute une nouvelle option d'amorçage. une option d'amorçage) Delete Boot Option Supprime une option d'amorçage existante. (Supprimer une option d'amorçage) Enable/Disable Boot Option Active ou désactive une option dans la liste des options (Activer/désactiver l'option d'amorçage.

  • Page 84: Fonctionnalités De Mot De Passe Système Et De Mot De Passe De Configuration

    Fonctionnalités de mot de passe système et de mot de passe de configuration REMARQUE : en cas d'oubli du mot de passe, voir “Désactivation d'un mot de passe oublié”, page 198. À la livraison de l'ordinateur, la fonction de protection du système par mot de passe n'est pas activée dans le BIOS.
  • Page 85 Si aucun mot de passe système n'est attribué et si le cavalier de mot de passe de la carte système est en position d'activation, l'option System Password (Mot de passe système) est définie sur Not Enabled (Non activé) et le Password Status (État du mot de passe) est Unlocked (Non verrouillé).
  • Page 86 Protection du système à l'aide d'un mot de passe système REMARQUE : si vous avez attribué un mot de passe de configuration (voir “Utilisation du mot de passe de configuration”, page 87), le système l'accepte également comme mot de passe système. Lorsque l'état du mot de passe (Password Status) indique Unlocked (Déverrouillé), vous avez la possibilité...

  • Page 87: Utilisation Du Mot De Passe De Configuration

    Désactivation du mot de passe système Si le mot de passe système est déjà défini, vous pouvez le désactiver soit en le tapant au cours de l'autotest de mise sous tension après avoir appuyé sur <Ctrl><Entrée>, soit en accédant au programme de configuration du système et en appuyant à...
  • Page 88 La différence entre majuscules et minuscules n'est pas prise en compte. Pour supprimer un caractère, appuyez sur la touche <Retour Arrière> ou sur la touche fléchée vers la gauche. Une fois le mot de passe confirmé, le paramètre mot de passe de configuration est activé.

  • Page 89: Gestion Intégrée Du Système

    Pour plus d'informations sur la configuration de l'outil USC, la configuration du matériel et du micrologiciel et le déploiement du système d'exploitation, reportez-vous au guide d'utilisation de l'outil Unified Server de Dell (Dell Unified Server Configurator User’s Guide) disponible sur le site Web du support Dell à...

  • Page 90: Configuration Du Contrôleur Bmc

    Configuration du contrôleur BMC REMARQUE : si une carte iDRAC6 Express est installée sur le système, l'utilitaire BMC est remplacé par l'utilitaire iDRAC6. Le contrôleur BMC permet de configurer, contrôler et restaurer les systèmes à distance. Il comporte les fonctionnalités suivantes : •...

  • Page 91: Utilitaire De Configuration Idrac

    Utilitaire de configuration iDRAC L'utilitaire de configuration iDRAC est un environnement de configuration de prédémarrage vous permettant d'afficher et de définir les paramètres de la carte iDRAC6 (en option) et du serveur géré. L'utilitaire de configuration iDRAC vous permet de : •...
  • Page 92 Programme de configuration du système et du gestionnaire de démarrage UEFI...

  • Page 93: Installation Des Composants Du Système

    Installation des composants du système AVERTISSEMENT : lors de déplacement ou du transfert du système, il est recommandé d'utiliser l'emballage d'origine de celui-ci et de veiller à éviter tout choc ou vibration pouvant l'endommager. REMARQUE : selon la configuration, le système peut comporter des lecteurs câblés ou remplaçables à...
  • Page 94 Figure 3-1. À l'intérieur du système protecteur du bloc d'alimentation protecteur de la carte système baies d'alimentation (2) logement pour carte d'extension dissipateur de chaleur barrettes de mémoire (8) et processeur (2) ventilateurs de refroidissement lecteur optique du système (4) disques durs (4) carte du panneau de commande fond de panier SAS...

  • Page 95: Retrait Et Réinstallation Du Cadre Avant En Option

    Retrait et réinstallation du cadre avant en option 1 Ouvrez le verrou situé sur le côté gauche du cadre. 2 Soulevez le loquet de dégagement situé près du verrou. 3 Faites pivoter le côté gauche du cadre pour l'écarter du panneau avant. 4 Décrochez la partie droite du cadre et retirez le cadre.

  • Page 96: Ouverture Et Fermeture Du Système

    Ouverture et fermeture du système AVERTISSEMENT : seuls les techniciens de maintenance qualifiés sont habilités à retirer le capot du système pour accéder aux composants internes. Avant de commencer cette procédure, lisez les consignes de sécurité fournies avec le système. AVERTISSEMENT : demandez toujours de l'aide avant de soulever le système.

  • Page 97: Fermeture Du Système

    Figure 3-3. Retrait et réinstallation du capot verrou du loquet de dégagement renfoncement Fermeture du système 1 Placez le capot sur le châssis en le décalant légèrement vers l'arrière du système de sorte que les deux crochets sur le bord arrière du capot soient alignés sur les logements situés sur le bord arrière du châssis.

  • Page 98: Disques Durs

    Disques durs Votre système prend en charge quatre disques durs de 3,5 pouces (SAS ou SATA) ou quatre disques durs de 2,5 pouces (SAS, SATA ou SSD) dans des supports de 3,5 pouces permettant le remplacement à chaud des disques ou quatre disques internes câblés.

  • Page 99: Installation D'un Cache De Lecteur

    Installation d'un cache de lecteur Alignez le cache de disque dur avec la baie d'unité et insérez-le dans la baie jusqu'à ce que le levier d'éjection se mette en place en émettant un déclic. Voir figure 3-4. Retrait d'un disque dur remplaçable à chaud PRÉCAUTION : vérifiez que votre système d'exploitation prend en charge l'installation à...

  • Page 100: Installation D'un Disque Dur Remplaçable À Chaud

    Figure 3-5. Retrait et installation d'un disque dur enfichable à chaud bouton d'éjection poignée du support de disque dur Installation d'un disque dur remplaçable à chaud PRÉCAUTION : utilisez uniquement des disques durs ayant été testés et approuvés pour une utilisation avec la carte de fond de panier SAS. PRÉCAUTION : lorsque vous installez un disque dur, assurez-vous que les lecteurs adjacents ne sont pas en cours d'installation.

  • Page 101: Retrait D'un Disque Dur Installé Dans Un Support

    1 Retirez le cadre avant. Voir “Retrait et réinstallation du cadre avant en option”, page 95. 2 Si la baie est fermée par un cache, retirez-le. Voir “Retrait d'un cache de disque dur”, page 98. 3 Installez le disque dur remplaçable à chaud. Appuyez sur le bouton d'éjection se trouvant sur le devant du support de disque.

  • Page 102: Installation D'un Disque Dur Dans Un Support

    Figure 3-6. Installation d'un disque dur dans un support support de lecteur vis (4) disque dur trou de vis SAS/SATA Installation d'un disque dur dans un support 1 Insérez le disque dur dans le support, connecteur vers l'arrière. Voir la figure 3-6. 2 Alignez les trous du disque dur avec ceux de l'arrière du support.

  • Page 103: Retrait D'un Disque Dur Connecté Par Câble

    Retrait d'un disque dur connecté par câble AVERTISSEMENT : seuls les techniciens de maintenance qualifiés sont habilités à retirer le capot du système pour accéder aux composants internes. Avant de commencer cette procédure, lisez les consignes de sécurité fournies avec le système. 1 Mettez le système et les périphériques connectés hors tension, débranchez le système de la prise secteur, puis déconnectez-le de tous les périphériques.

  • Page 104: Installation D'un Disque Dur Connecté Par Câble

    Installation d'un disque dur connecté par câble AVERTISSEMENT : seuls les techniciens de maintenance qualifiés sont habilités à retirer le capot du système pour accéder aux composants internes. Avant de commencer cette procédure, lisez les consignes de sécurité fournies avec le système. 1 Mettez le système et les périphériques qui y sont connectés hors tension, débranchez le système de la prise secteur, puis déconnectez-le de tous les périphériques.

  • Page 105: Retrait D'un Disque Dur Installé D'un Support

    SAS/SATA support *Les vis sont fournies avec les disques durs commandés auprès de Dell. Installation d'un disque dur dans un support 1 Insérez le disque dur dans le support, connecteur vers l'arrière. Voir figure 3-8.

  • Page 106: Blocs D'alimentation

    Blocs d'alimentation Votre système prend en charge les modules d'alimentation suivants : • 480 W (un bloc d'alimentation) • 500 W (deux blocs d'alimentation) Si deux blocs sont installés, le second est utilisé comme source d'alimentation redondante enfichable à chaud. En mode redondant, le système répartit la puissance disponible entre les deux blocs d'alimentation pour une plus grande efficacité.

  • Page 107: Installation D'un Bloc D'alimentation Redondant

    Figure 3-9. Retrait et remplacement d'un bloc d'alimentation redondant bloc d'alimentation patte de verrouillage support de fixation du câble Installation d'un bloc d'alimentation redondant 1 Vérifiez que les blocs d'alimentation sont de même type et qu'ils ont la même puissance maximale de sortie. REMARQUE : la puissance maximale (en watts) est indiquée sur l'étiquette du bloc d'alimentation.

  • Page 108: Retrait D'un Cache De Bloc D'alimentation

    REMARQUE : après avoir mis en place un nouveau bloc d'alimentation dans un système équipé de deux modules dans le cadre d'une installation, d'un échange ou d'un ajout à chaud, patientez quelques secondes pour que le système reconnaisse ce module et détermine son état. Le voyant du bloc d'alimentation s'allume en vert si ce dernier fonctionne normalement (voir figure 1-6).
  • Page 109 5 Desserrez la vis fixant le bloc d'alimentation au châssis et soulevez le bloc d'alimentation pour le retirer du châssis. Voir figure 3-10. Figure 3-10. Retrait et remplacement d'un bloc d'alimentation non redondant bloc d'alimentation câble d'alimentation 8 broches câble d'alimentation ODD câble d'alimentation 24 broches câble d'alimentation SATA Installation des composants du système...

  • Page 110: Installation D'un Bloc D'alimentation Non Redondant

    Installation d'un bloc d'alimentation non redondant 1 Ouvrez le système. Voir “Ouverture du système”, page 96. 2 Placez le bloc d'alimentation sur le châssis. Voir figure 3-10. Serrez la vis pour fixer le bloc d'alimentation au châssis. 3 Branchez tous les câbles d'alimentation à la carte système, aux disques durs et au lecteur optique.

  • Page 111: Installation D'une Carte D'extension

    Contrôleurs SCSI HPCC Fibre Channel Carte NIC 10 Go Toutes les autres cartes de stockage Dell Toutes les autres cartes NIC Cartes de stockage autres que Dell * Reportez-vous à la documentation des cartes d'extension pour savoir si leur puissance maximale dépasse 15 W.
  • Page 112 5 Installez la carte d'extension : En tenant la carte par les coins, positionnez-la en alignant son connecteur latéral avec le connecteur de carte d'extension correspondant de la carte de montage. Enfoncez le connecteur latéral dans le connecteur de carte d'extension jusqu'à...

  • Page 113: Retrait D'une Carte D'extension

    Retrait d'une carte d'extension AVERTISSEMENT : seuls les techniciens de maintenance qualifiés sont habilités à retirer le capot du système pour accéder aux composants internes. Avant de commencer cette procédure, lisez les consignes de sécurité fournies avec le système. 1 Mettez le système et les périphériques connectés hors tension, puis débranchez le système de la prise secteur.

  • Page 114: Retrait De La Carte Contrôleur De Stockage Intégrée

    Retrait de la carte contrôleur de stockage intégrée AVERTISSEMENT : seuls les techniciens de maintenance qualifiés sont habilités à retirer le capot du système pour accéder aux composants internes. Avant de commencer cette procédure, lisez les consignes de sécurité fournies avec le système.

  • Page 115: Installation De La Carte Contrôleur De Stockage Intégrée

    Figure 3-12. Installation de la carte contrôleur de stockage intégrée connecteur de câble de données SAS connecteur de stockage carte de montage de carte d'extension carte contrôleur de stockage intégrée levier de verrouillage (bleu) Installation de la carte contrôleur de stockage intégrée AVERTISSEMENT : seuls les techniciens de maintenance qualifiés sont habilités à...
  • Page 116 4 Pour installer la carte contrôleur dans le logement pour carte d'extension sur la carte de montage “STORAGE_PCIE” : Tenez la carte par ses bords. Insérez le connecteur du bord de la carte fermement dans le connecteur de carte d'extension jusqu'à ce que la carte soit correctement positionnée et que les guides en plastique correspondent aux bords de la carte.

  • Page 117: Carte De Montage Pour Cartes D'extension

    Carte de montage pour cartes d'extension La carte de montage pour cartes d'extension du système accepte une carte d'extension PCIe x16 liaisons génération 1 ou génération 2. (Un logement supplémentaire sur la carte de montage est réservé à la carte contrôleur de stockage intégrée.) Retrait d'une carte de montage pour cartes d'extension AVERTISSEMENT :...
  • Page 118 Figure 3-13. Installation ou retrait d'une carte de montage pour cartes d'extension guides de la carte de montage (2) carte de montage pour cartes d'extension logement de carte d'extension plots de guidage (2) support de carte de montage logement de la carte contrôleur pour cartes d'extension (2) de stockage intégrée Installation des composants du système...

  • Page 119: Réinstallation D'une Carte De Montage Pour Cartes D'extension

    Réinstallation d'une carte de montage pour cartes d'extension 1 Pour installer une carte de montage pour cartes d'extension, alignez la carte de montage avec les montants prévus pour celle-ci sur la carte système. Voir figure 3-13. 2 Abaissez la carte de montage jusqu'à ce que son connecteur soit complètement enclenché.
  • Page 120 1 Mettez le système et les périphériques qui y sont connectés hors tension, puis débranchez le système de la prise secteur. 2 Ouvrez le système. Voir “Ouverture du système”, page 96. 3 Localisez le connecteur USB sur la carte du panneau de commande. Voir figure 3-14.

  • Page 121: Protecteur De La Carte Système

    Protecteur de la carte système Le protecteur de la carte système recouvre le processeur, le dissipateur de chaleur, les barrettes de mémoire et la batterie du système. Il permet à ces composants de bénéficier d'une ventilation suffisante. La circulation d'air est assurée par les modules de ventilation placés directement derrière le protecteur de ventilation de la carte système.

  • Page 122: Installation Du Protecteur De Ventilation De La Carte Système

    Figure 3-15. Installation et retrait du protecteur de la carte système Carénage de la carte de Protecteur de ventilation distribution de l'alimentation de la carte système pattes (2) Installation du protecteur de ventilation de la carte système 1 Alignez le protecteur en vous basant sur le centre des baies de ventilateur et localisez la patte à...

  • Page 123: Carte Idrac6 (Integrated Dell Remote Access Controller 6) Express (En Option)

    Carte iDRAC6 (Integrated Dell Remote Access Controller 6) Express (en option) Installation d'une carte iDRAC6 Express AVERTISSEMENT : seuls les techniciens de maintenance qualifiés sont habilités à retirer le capot du système pour accéder aux composants internes. Avant de commencer cette procédure, lisez les consignes de sécurité fournies avec le système.
  • Page 124 Figure 3-16. Installation ou retrait d'une carte iDRAC6 Express (en option) carte iDRAC6 Express encoche clip patte de fixation en plastique 4 Refermez le système. Voir “Fermeture du système”, page 97. 5 Rebranchez le système et les périphériques sur leur source d'alimentation, puis mettez-les sous tension.

  • Page 125: Carte Idrac6 (Integrated Dell Remote Access Controller 6) Enterprise (En Option)

    4 Refermez le système. Voir “Fermeture du système”, page 97. 5 Rebranchez le système et les périphériques sur leur source d'alimentation, puis mettez-les sous tension. Carte iDRAC6 (Integrated Dell Remote Access Controller 6) Enterprise (en option) Installation d'une carte iDRAC6 Enterprise AVERTISSEMENT : seuls les techniciens de maintenance qualifiés sont...
  • Page 126 4 Retirez l'obturateur de prise en plastique qui protège le port iDRAC6 Enterprise sur le panneau arrière du système. 5 Installez la carte iDRAC6 Enterprise : Orientez la carte de sorte que le connecteur RJ-45 s'insère dans l'ouverture appropriée du panneau arrière. Voir figure 3-17. Alignez le bord avant de la carte avec les deux picots de fixation en plastique situés à...
  • Page 127 Figure 3-17. Installation ou retrait d'une carte iDRAC6 Enterprise (en option) carte iDRAC6 Enterprise logement pour support VFlash carte SD VFlash picots de fixation (2) pattes des picots de fixation (2) connecteur de la carte Enterprise iDRAC6 6 Refermez le système. Voir “Fermeture du système”, page 97. 7 Rebranchez le système et les périphériques sur leur source d'alimentation, puis mettez-les sous tension.

  • Page 128: Retrait D'une Carte Idrac6 Enterprise

    Voir “Retrait du protecteur de la carte système”, page 121. 5 Retirez la carte de support VFlash (le cas échéant) de la carte iDRAC6 Enterprise. Voir “Carte iDRAC6 (Integrated Dell Remote Access Controller 6) Express (en option)”, page 123. 6 Retirez la carte iDRAC6 Enterprise : Tirez doucement les deux pattes situées à...

  • Page 129: Support Vflash (En Option)

    Support VFlash (en option) La carte de support VFlash est une carte SD qui se connecte dans une carte iDRAC6 Enterprise en option à l'arrière du système. Installation d'une carte de support VFlash 1 Localisez le logement de la carte de support VFlash à l'arrière du système. 2 Positionnez la carte de sorte que son étiquette soit orientée vers le haut et insérez les broches de contact de la carte SD dans le logement correspondant sur le module.

  • Page 130: Retrait D'un Ventilateur

    Retrait d'un ventilateur AVERTISSEMENT : seuls les techniciens de maintenance qualifiés sont habilités à retirer le capot du système pour accéder aux composants internes. Avant de commencer cette procédure, lisez les consignes de sécurité fournies avec le système. AVERTISSEMENT : le ventilateur peut continuer à...
  • Page 131 Figure 3-18. Retrait et réinstallation d'un ventilateur ventilateur câble d'alimentation Installation des composants du système...

  • Page 132: Retrait D'un Lecteur Optique

    Réinstallation d'un ventilateur de refroidissement 1 Vérifiez que le ventilateur est correctement orienté. Orientez le ventilateur de sorte que le côté avec le câble d'alimentation soit face à l'arrière du système. 2 Faites glisser le ventilateur dans le module de ventilation jusqu'à ce qu'il soit complètement enclenché.
  • Page 133 3 Ouvrez le système. Voir “Ouverture du système”, page 96. 4 Débranchez le câble d'alimentation et le câble de données de l'arrière du lecteur. Faites attention au cheminement des câbles d'alimentation et de données sous les pattes du châssis du système lorsque vous les retirez de la carte système et du lecteur.
  • Page 134 Figure 3-19. Retrait du lecteur optique câble de données câble d'alimentation lecteur optique loquet d'éjection fixation en métal (2) ergot (2) fixation en métal avec ergot (2) Installation des composants du système...

  • Page 135: Installation D'un Lecteur Optique

    Installation d'un lecteur optique AVERTISSEMENT : seuls les techniciens de maintenance qualifiés sont habilités à retirer le capot du système pour accéder aux composants internes. Avant de commencer cette procédure, lisez les consignes de sécurité fournies avec le système. 1 Retirez le cadre avant en option s'il est installé. Voir “Retrait et réinstallation du cadre avant en option”, page 95.

  • Page 136: Batterie Raid (En Option)

    Batterie RAID (en option) Retrait de la batterie RAID Les informations de cette section concernent uniquement les systèmes équipés de la carte contrôleur PERC disponible en option. 1 Mettez le système et les périphériques qui y sont connectés hors tension, puis débranchez le système de la prise secteur.

  • Page 137: Installation De La Batterie Raid

    Installation de la batterie RAID 1 Insérez la batterie RAID dans son support jusqu'à ce qu'elle s'y enclenche. Voir figure 3-20. 2 Connectez le câble de la batterie au connecteur de la carte système. Voir la figure 7-1. 3 Refermez le système. Voir “Fermeture du système”, page 97. 4 Redressez le système en le posant sur un plan de travail stable.

  • Page 138: Consignes Générales Pour L'installation Des Modules De Mémoire

    Consignes générales pour l'installation des modules de mémoire Pour optimiser les performances du système, observez les consignes générales suivantes lorsque vous configurez la mémoire du système. REMARQUE : le non-respect de ces consignes peut empêcher le système de démarrer ou de générer une sortie vidéo. •...

  • Page 139: Recommandations Spécifiques Pour Chaque Mode

    • La vitesse de la mémoire sur chaque canal dépend de la configuration choisie : – Pour les barrettes de mémoire à rangée simple ou double : • Un canal comportant une seule barrette de mémoire prend en charge jusqu'à 1 333 MHz. •...
  • Page 140 Prise en charge de la mise en miroir de la mémoire Le système prend en charge la mise en miroir de la mémoire si des barrettes de mémoire identiques sont installées dans les deux canaux les plus proches du processeur (la mémoire ne doit pas être installée dans le canal le plus éloigné). La mise en miroir doit être activée dans le programme de configuration du système.
  • Page 141 Tableau 3-2. Exemples de configuration de mémoire RDIMM à simple et double rangée (par processeur) Logements de Monoprocesseur Biprocesseur Taille barrettes de Mode de de la mémoire mémoire barrette Mémoire Mémoire Mémoire Mémoire physique disponible physique disponible mémoire (Go) (Go) (Go) (Go) Optimiseur 1 Go...

  • Page 142: Installation De Barrettes De Mémoire

    Tableau 3-3. Exemples de configuration de mémoire UDIMM (par processeur) Logements de Monoprocesseur Biprocesseur Taille du barrettes de Mode de module mémoire mémoire Mémoire Mémoire Mémoire Mémoire mémoire physique disponible physique disponible (Go) (Go) (Go) (Go) Optimiseur 1 Go tout tout 2 Go tout...
  • Page 143 1 Mettez le système et les périphériques qui y sont connectés hors tension, puis débranchez le système de la prise secteur. 2 Ouvrez le système. Voir “Ouverture du système”, page 96. 3 Retirez le protecteur de la carte système. Voir “Retrait du protecteur de la carte système”, page 121.

  • Page 144: Retrait De Barrettes De Mémoire

    8 Enfoncez la barrette de mémoire avec vos pouces pour l'emboîter dans son logement. Si la barrette de mémoire est installée correctement, les pattes d'éjection s'alignent avec celles des autres logements contenant des barrettes de mémoire. 9 Répétez la procédure décrite de l'étape 5 à l'étape 8 pour installer les barrettes restantes.

  • Page 145: Processeurs

    1 Avant de mettre le système à niveau, téléchargez la version du BIOS système la plus récente disponible sur le site support.dell.com. 2 Mettez le système et les périphériques qui y sont connectés hors tension, puis débranchez le système de la prise secteur.
  • Page 146 5 À l'aide d'un tournevis cruciforme n°2, desserrez l'une des deux vis de fixation du dissipateur de chaleur. Voir figure 3-22. 6 Attendez 30 secondes pour que le dissipateur de chaleur se détache du processeur. 7 Desserrez les autres vis de fixation du dissipateur de chaleur. 8 Soulevez avec précaution le dissipateur de chaleur pour le dégager du processeur, puis déposez-le de côté...
  • Page 147 Figure 3-22. Installation et retrait du dissipateur de chaleur vis de fixation du dissipateur dissipateur de chaleur de chaleur (2) 10 Relevez le cadre de protection pour dégager le processeur. Voir la figure 3-23. 11 Sortez le processeur et laissez le levier relevé afin de pouvoir installer le nouveau processeur.

  • Page 148: Installation D'un Processeur

    1 S'il s'agit d'une mise à niveau des processeurs, avant de procéder à celle-ci, téléchargez la dernière version du BIOS du système disponible sur le site support.dell.com. Pour installer la mise à niveau, suivez les instructions indiquées dans le fichier téléchargé.
  • Page 149 2 Si vous ajoutez un second processeur pour la première fois, retirez le cache du dissipateur de chaleur et le cache du processeur du support de proces- seur libre. Le retrait de caches s'effectue de façon similaire au retrait d'un processeur. Voir “Retrait d'un processeur”, page 145. 3 Déballez le processeur, si celui-ci n'a jamais été...

  • Page 150: Batterie Du Système

    8 Refermez le système. Voir “Fermeture du système”, page 97. 9 Rebranchez le système sur la prise secteur et allumez-le, ainsi que les périphériques qui y sont connectés. 10 Appuyez sur <F2> pour accéder au programme de configuration du système et vérifier que les informations relatives au processeur correspondent bien à...
  • Page 151 Figure 3-24. Remplacement de la batterie du système côté positif du connecteur de batterie batterie du système côté négatif du connecteur de batterie 4 Repérez le support de la batterie. Voir “Cavaliers et connecteurs”, page 195. PRÉCAUTION : pour ne pas endommager le connecteur de batterie, maintenez-le en place lorsque vous installez ou retirez une batterie.

  • Page 152: Assemblage Du Panneau De Commande Lcd Ou À Voyant (Maintenance Uniquement) (En Option)

    6 Installez la nouvelle batterie. Maintenez le connecteur de batterie en place en appuyant fermement sur le côté positif du connecteur. Tenez la batterie de sorte que le côté “+” fasse face au connecteur en plastique sur la carte système et faites-la glisser sous les pattes de fixation.
  • Page 153 1 Retirez le cadre avant en option s'il est installé. Voir “Retrait et réinstallation du cadre avant en option”, page 95. 2 Mettez le système et les périphériques qui y sont connectés hors tension, puis débranchez le système de la prise secteur et des périphériques. 3 Ouvrez le système.
  • Page 154 Figure 3-25. Retrait du panneau de commande à voyant (en option) module d'affichage à voyant carte du panneau de commande câble de données du panneau logement de contrôle vis de montage (2) câble d'alimentation picot de fixation Installation des composants du système...
  • Page 155 Figure 3-26. Retrait du panneau de commande LCD (en option) câble du module d'affichage carte du panneau de commande câble de données du panneau logement de contrôle vis de montage (2) câble d'alimentation picot de fixation vis du panneau avant (2) module d'affichage LCD Installation des composants du système...

  • Page 156: Fond De Panier Sas (Procédure Réservée À La Maintenance)

    Installation de l'assemblage du panneau de commande 1 Pour le panneau de commande à voyant, passez à l'étape 3. Insérez le module d'affichage dans l'ouverture du châssis et fixez-le à l'aide des deux vis. 2 Fixez le panneau de rechange à l'avant du module d'affichage. 3 Alignez l'encoche de la carte du panneau de commande avec le picot du châssis du système et fixez-le à...
  • Page 157 PRÉCAUTION : pour éviter d'endommager les disques durs et le fond de panier, retirez du système les disques durs avant d'enlever le fond de panier. PRÉCAUTION : avant de retirer chaque disque dur, notez son numéro d'emplacement et étiquetez-le temporairement afin de pouvoir ensuite le réinstaller au même endroit.
  • Page 158 Figure 3-27. Retrait et installation d'un fond de panier SAS loquets de fixation câble d'alimentation du fond de panier (2) du fond de panier SAS câble SAS A fond de panier SAS câble SAS B Installation des composants du système...

  • Page 159: Installation Du Fond De Panier Sas

    Installation du fond de panier SAS 1 Installez le fond de panier SAS : Abaissez le fond de panier dans le système en prenant garde de ne pas endommager ses composants. Alignez les encoches du fond de panier sur les crochets situés à l'arrière des baies d'unité, puis déplacez le fond de panier vers l'avant jusqu'à...
  • Page 160 3 Débranchez les câbles d'alimentation de la carte système (voir “Carte système (maintenance uniquement)”, page 162) et débranchez les connecteurs des câbles du module de ventilation. Voir figure 3-28. 4 Retirez les deux vis fixant la carte de distribution de l'alimentation au châssis.
  • Page 161 Remplacement de la carte de distribution de l'alimentation AVERTISSEMENT : seuls les techniciens de maintenance qualifiés sont habilités à retirer le capot du système pour accéder aux composants internes. Avant de commencer cette procédure, lisez les consignes de sécurité fournies avec le système.

  • Page 162: Carte Système (Maintenance Uniquement)

    Carte système (maintenance uniquement) Retrait de la carte système AVERTISSEMENT : seuls les techniciens de maintenance qualifiés sont habilités à retirer le capot du système pour accéder aux composants internes. Avant de commencer cette procédure, lisez les consignes de sécurité fournies avec le système.
  • Page 163 10 Retirez l'assemblage de la carte système : Retirez les neuf vis fixant la carte système au châssis et faites glisser l'assemblage de la carte système vers l'avant de ce dernier. PRÉCAUTION : ne soulevez pas l'assemblage de la carte système en saisissant une barrette de mémoire, un processeur ou tout autre composant.

  • Page 164: Installation De La Carte Système

    Installation de la carte système 1 Déballez la nouvelle carte système. 2 Retirez les étiquettes du cadre de protection des processeurs et apposez-les sur le panneau d'informations du système, situé à l'avant de celui-ci. Voir la figure 1-1. 3 Installez les processeurs sur la nouvelle carte système. Voir “Retrait d'un processeur”, page 145 et “Installation d'un processeur”, page 148.
  • Page 165 8 Installez toutes les cartes d'extension. Voir “Installation d'une carte d'extension”, page 111. 9 Réinstallez la carte contrôleur de stockage intégrée. Voir “Installation de la carte contrôleur de stockage intégrée”, page 115. Une fois les câbles SAS connectés au contrôleur, veillez à les placez sous le guide, à...
  • Page 166 Installation des composants du système...

  • Page 167: Dépannage Du Système

    Dépannage du système La sécurité d'abord, pour vous et votre système AVERTISSEMENT : seuls les techniciens de maintenance qualifiés sont habilités à retirer le capot du système pour accéder aux composants internes. Avant de commencer cette procédure, lisez les consignes de sécurité fournies avec le système.

  • Page 168: Dépannage Des Connexions Externes

    2 Vérifiez le câblage de l'interface vidéo entre le système et le moniteur. 3 Exécutez le test de diagnostic en ligne approprié. Voir “Utilisation des diagnostics Dell™”, page 187. Si les tests aboutissent, le problème n'est pas lié au matériel vidéo.

  • Page 169: Dépannage D'un Périphérique D'e/S Série

    2 Mettez hors tension tous les périphériques USB et déconnectez-les du système. 3 Redémarrez le système puis, si le clavier fonctionne, ouvrez le programme de configuration du système. Vérifiez que tous les ports USB sont activés. Voir “Écran des périphériques intégrés”, page 73. Si votre clavier ne fonctionne pas, vous pouvez également procéder par accès distant.

  • Page 170: Dépannage D'une Carte Nic

    Dépannage d'une carte NIC 1 Exécutez le test de diagnostic en ligne approprié. Voir “Utilisation des diagnostics Dell™”, page 187. 2 Redémarrez le système et consultez les messages éventuels qui concernent le contrôleur de carte NIC. 3 Observez le voyant approprié du connecteur réseau. Voir “Codes des voyants de la carte NIC”, page 21.

  • Page 171: Dépannage D'un Système Mouillé

    Dépannage d'un système mouillé AVERTISSEMENT : seuls les techniciens de maintenance qualifiés sont habilités à retirer le capot du système pour accéder aux composants internes. Avant de commencer cette procédure, lisez les consignes de sécurité fournies avec le système. 1 Mettez le système et les périphériques qui y sont connectés hors tension, puis débranchez le système de la prise secteur.

  • Page 172: Dépannage D'un Système Endommagé

    Voir “Installation d'une carte d'extension”, page 111. 9 Exécutez le test de diagnostic en ligne approprié. Voir “Utilisation des diagnostics Dell™”, page 187. Si les tests échouent, reportez-vous à la section “Obtention d'aide”, page 193.

  • Page 173: Dépannage De La Pile Du Système

    Dépannage de la pile du système REMARQUE : si le système reste hors tension longtemps (pendant des semaines ou des mois), la NVRAM peut perdre ses informations de configuration. Cette situation est due à une pile défectueuse. 1 Entrez de nouveau l'heure et la date dans le programme de configuration du système.

  • Page 174: Dépannage Des Blocs D'alimentation

    Dépannage des blocs d'alimentation 1 Identifiez le bloc d'alimentation défectueux en observant l'indicateur d'état correspondant. Reportez-vous à la “Codes du voyant d'alimentation”, page 22. PRÉCAUTION : le système ne peut fonctionner que si au moins un bloc d'alimentation est installé. Le système risque de surchauffer si vous l'utilisez pendant une période prolongée avec un seul bloc d'alimentation.

  • Page 175: Dépannage D'un Ventilateur

    Dépannage d'un ventilateur AVERTISSEMENT : seuls les techniciens de maintenance qualifiés sont habilités à retirer le capot du système pour accéder aux composants internes. Avant de commencer cette procédure, lisez les consignes de sécurité fournies avec le système. 1 Identifiez le ventilateur défectueux indiqué par l'écran LCD ou le logiciel de diagnostic.

  • Page 176: Dépannage De La Mémoire Système

    Dépannage de la mémoire système AVERTISSEMENT : seuls les techniciens de maintenance qualifiés sont habilités à retirer le capot du système pour accéder aux composants internes. Avant de commencer cette procédure, lisez les consignes de sécurité fournies avec le système. 1 Si le système fonctionne, exécutez le test des diagnostics en ligne approprié.
  • Page 177 10 Rebranchez le système à la prise secteur et mettez-le sous tension, ainsi que les périphériques qui y sont connectés. 11 Accédez au programme de configuration du système et vérifiez la configuration de la mémoire système. Voir “Écran des paramètres de la mémoire”, page 69.

  • Page 178: Dépannage D'une Clé Usb Interne

    Dépannage d'une clé USB interne AVERTISSEMENT : seuls les techniciens de maintenance qualifiés sont habilités à retirer le capot du système pour accéder aux composants internes. Avant de commencer cette procédure, lisez les consignes de sécurité fournies avec le système. 1 Accédez au programme de configuration du système et vérifiez que le port utilisé...

  • Page 179: Dépannage D'un Lecteur Optique

    Dépannage d'un lecteur optique AVERTISSEMENT : seuls les techniciens de maintenance qualifiés sont habilités à retirer le capot du système pour accéder aux composants internes. Avant de commencer cette procédure, lisez les consignes de sécurité fournies avec le système. 1 Retirez le cadre avant en option s'il est installé. Voir “Retrait et réinstallation du cadre avant en option”, page 95.

  • Page 180: Dépannage D'un Lecteur De Bande Externe

    Dépannage d'un lecteur de bande externe 1 Utilisez une autre cartouche de bande. 2 Assurez-vous que les pilotes correspondant au lecteur de bande sont installés et configurés correctement. Reportez-vous à la documentation du lecteur de bande pour plus d'informations sur les pilotes de périphériques. 3 Réinstallez le logiciel de sauvegarde sur bande comme il est indiqué...

  • Page 181: Dépannage D'un Disque Dur

    1 Exécutez le test de diagnostic en ligne approprié. Voir “Utilisation des diagnostics Dell™”, page 187. Procédez comme suit, selon les résultats du test de diagnostic. 2 Retirez le cadre avant en option s'il est installé. Voir “Retrait et réinstallation du cadre avant en option”, page 95.

  • Page 182: Dépannage D'un Contrôleur Sas Ou Raid Sas

    également à sa documentation et à celle du système d'exploitation. 1 Exécutez le test de diagnostic en ligne approprié. Voir “Utilisation des diagnostics Dell™”, page 187. 2 Accédez au programme de configuration du système et vérifiez que le contrôleur SAS ou RAID SAS est activé. Voir “Accès au programme de configuration du système”, page 64.
  • Page 183 5 Retirez le cadre avant en option s'il est installé. Voir “Retrait et réinstallation du cadre avant en option”, page 95. AVERTISSEMENT : seuls les techniciens de maintenance qualifiés sont habilités à retirer le capot du système pour accéder aux composants internes. Avant de commencer cette procédure, lisez les consignes de sécurité...

  • Page 184: Dépannage Des Cartes D'extension

    1 Exécutez le test de diagnostic en ligne approprié. Voir “Utilisation des diagnostics Dell™”, page 187. 2 Retirez le cadre avant en option s'il est installé. Voir “Retrait et réinstallation du cadre avant en option”, page 95.

  • Page 185: Dépannage Des Microprocesseurs

    1 Exécutez le test de diagnostic en ligne approprié. Voir “Utilisation des diagnostics Dell™”, page 187. 2 Mettez le système et les périphériques qui y sont connectés hors tension, puis débranchez le système de la prise secteur.
  • Page 186 9 Ouvrez le système. Voir “Ouverture du système”, page 96. 10 Retirez tous les processeurs à l'exception du processeur 1. Voir “Retrait d'un processeur”, page 145. 11 Refermez le système. Voir “Fermeture du système”, page 97. 12 Rebranchez le système à la prise secteur et mettez-le sous tension, ainsi que les périphériques qui y sont connectés.

  • Page 187: Exécution Des Diagnostics Du Système

    Utilisation des diagnostics Dell™ Pour évaluer un problème du système, utilisez d'abord les diagnostics en ligne. Les diagnostics en ligne de Dell s'appuient sur une suite de programmes de diagnostic ainsi que sur divers modules de test pour le châssis et les composants de stockage (disques durs, mémoire physique, ports de communication et...

  • Page 188: Fonctionnalités De Diagnostic Intégrées Du Système

    Fonctionnalités de diagnostic intégrées du système Les diagnostics intégrés du système comportent des menus et des options permettant de tester des groupes de périphériques ou des périphériques particuliers. Les menus et les options des diagnostics du système vous permettent de : •...

  • Page 189: Exécution Des Diagnostics Intégrés Du Système

    Exécution des diagnostics intégrés du système Vous pouvez exécuter le programme de diagnostic intégré du système à partir de l'écran principal de l'utilitaire USC. PRÉCAUTION : n'utilisez les diagnostics que sur ce système. Leur utilisation sur d'autres systèmes peut entraîner des résultats erronés ou générer des messages d'erreur.

  • Page 190: Utilisation Des Options De Test Personnalisées

    Utilisation des options de test personnalisées Lorsque vous sélectionnez l'option Custom Test (Test personnalisé) dans l'écran Main Menu (Menu principal), la fenêtre Customize (Personnaliser) s'affiche. Elle permet de sélectionner les périphériques à tester, de choisir des options de test spécifiques et de visualiser les résultats obtenus. Sélection de périphériques à...
  • Page 191 Visualisation des informations et des résultats Les onglets suivants de la fenêtre Customize (Personnaliser) contiennent des informations sur les tests et les résultats. • Results (Résultats) : indique le test exécuté et son résultat. • Errors (Erreurs) : affiche les erreurs qui se sont produites pendant le test. •...
  • Page 192 Exécution des diagnostics du système...

  • Page 193: Obtention D'aide

    Dell. Dell propose plusieurs options de support et d'entretien en ligne et par téléphone. Leur disponibilité variant d'un pays à l'autre, il est possible que certains services ne soient pas proposés dans votre région.
  • Page 194 Obtention d'aide...

  • Page 195: Cavaliers Et Connecteurs

    Cavaliers et connecteurs Cette section contient des informations spécifiques sur les cavaliers du système. Elle contient également des informations générales sur les cavaliers et les commutateurs et décrit les connecteurs des différentes cartes du système. Cavaliers de la carte système La figure 7-1 présente l'emplacement des cavaliers de configuration sur la carte mère.

  • Page 196: Connecteurs De La Carte Système

    Connecteurs de la carte système Voir la figure 7-1 et le tableau 7-2 pour obtenir la description et l'emplacement des connecteurs situés sur la carte système. Figure 7-1. Connecteurs de la carte système Cavaliers et connecteurs...
  • Page 197 Tableau 7-2. Connecteurs de la carte système Élément Connecteur Description CPU2 Processeur 2 iDRAC6 Enterprise Connecteur de la carte iDRAC6 Enterprise Emplacement de barrette de mémoire B4 Emplacement de barrette de mémoire B1 (levier d'éjection blanc) Emplacement de barrette de mémoire B2 (levier d'éjection blanc) Emplacement de barrette de mémoire B3 (levier d'éjection blanc)

  • Page 198: Désactivation D'un Mot De Passe Oublié

    Tableau 7-2. Connecteurs de la carte système (suite) Élément Connecteur Description SATA_A Connecteur SATA A SATA_B Connecteur SATA B SATA_C Connecteur SATA C SATA_D Connecteur SATA D SATA_E Connecteur SATA E RISER Connecteur de carte d'extension RISER Connecteur de carte d'extension iDRAC6 Express Connecteur de carte iDRAC6 Express PSWD_EN...
  • Page 199 4 Refermez le système. 5 Rebranchez le système et les périphériques aux prises secteur, puis allumez le système. Les mots de passe existants ne sont désactivés (effacés) que lorsque le système démarre avec la fiche du cavalier de mot de passe sur la position de désactivation.
  • Page 200 Cavaliers et connecteurs...

  • Page 201: Glossaire

    Glossaire A : ampère. ACPI : acronyme de “Advanced Configuration and Power Interface”, interface de configuration et d'alimentation avancée. Interface standard permettant au système d'exploitation de contrôler la configuration et la gestion de l'alimentation. adaptateur hôte : contrôleur permettant de mettre en œuvre les communications entre le bus du système et le périphérique (généralement de stockage).
  • Page 202 carte d'extension : carte supplémentaire (par exemple un adaptateur SCSI ou une carte NIC) qui doit être enfichée dans un connecteur d'extension sur la carte système de l'ordinateur. Une carte d'extension peut ajouter des fonctions spécialisées au système en fournissant une interface entre le bus d'extension et un périphérique. Carte SD : carte de mémoire flash numérique sécurisée.
  • Page 203 Voir aussi barrette de mémoire. DNS : acronyme de “Domain Name System”, système de noms de domaines. Méthode de conversion des noms de domaines Internet (par exemple www.dell.com) en adresses IP (par exemple 208.77.188.166). DRAM : acronyme de “Dynamic Random-Access Memory”, mémoire vive dynamique.
  • Page 204 : acronyme de “Integrated Dell Remote Access Controller” (contrôleur d'accès à distance intégré de Dell). Contrôleur d'accès à distance utilisant le protocole Internet SCSI. informations de configuration du système : données stockées en mémoire afin d'indiquer au système quel est le matériel installé...
  • Page 205 lame : module équipé d'un processeur, de mémoire et d'un disque dur. Les modules sont montés sur un châssis qui est équipé de blocs d'alimentation et de ventilateurs. LAN : acronyme de “Local Area Network”, réseau local. Un réseau local se limite généralement au même bâtiment ou à...
  • Page 206 : nanoseconde. numéro de service : code à barres qui se trouve sur le système et permet de l'identifier lorsque vous appelez le support technique de Dell. numéro d'inventaire : code individuel attribué à un système, normalement par un administrateur, à...
  • Page 207 pilote : voir Pilote de périphérique. pilote de périphérique : programme qui permet au système d'exploitation ou à un autre programme de communiquer correctement avec un périphérique donné. pixel : point sur un écran vidéo. Les pixels sont disposés en rangs et en colonnes pour créer une image.
  • Page 208 remplacement à chaud : possibilité d'insérer ou d'installer un périphérique (généralement un disque dur ou un ventilateur interne) sur le système hôte alors que celui-ci est sous tension et en cours de fonctionnement. résolution vidéo : une résolution vidéo, par exemple 800 x 600, indique le nombre de pixels en largeur et en hauteur.
