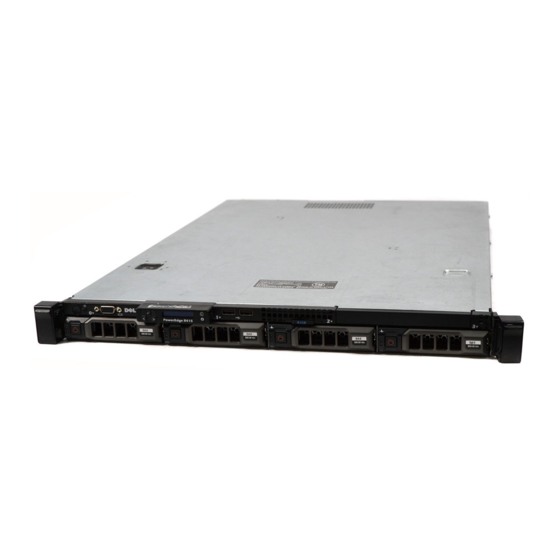

Page 1 Systèmes Dell PowerEdge R415 Manuel du propriétaire du matériel Modèle réglementaire : Série E07S Type réglementaire E07S003...
Page 2: Remarques, Précautions Et Avertissements
D'autres marques et noms de marque peuvent être utilisés dans ce document pour faire référence aux entités se réclamant de ces marques et de ces noms ou à leurs produits. Dell Inc. rejette tout intérêt propriétaire dans les marques et les noms commerciaux autres que les siens.
Page 3: Table Des Matières
Table des matières À propos du système ....Accès aux fonctions du système au démarrage ..Voyants et fonctions du panneau avant .
Page 4 Messages de diagnostic ....Messages d'alerte ....Autres informations utiles .
Page 5 . . . Écran System Security (Sécurité du système) Écran Exit (Quitter) ......Accès au Gestionnaire d'amorçage UEFI Utilisation des touches de navigation .
Page 6 Ouverture et fermeture du système ......Ouverture du système ....Fermeture du système .
Page 7 ..Carte d'extension et carte de montage Consignes d'installation des cartes ..... d'extension Retrait d'une carte d'extension .
Page 8 Carte iDRAC6 Enterprise (en option) ....Retrait d'une carte iDRAC6 Entreprise ..Installation d'une carte iDRAC6 Enterprise ....Carte VFlash (en option) Retrait d'une carte de support VFlash .
Page 9 ....Fond de panier SAS Retrait du fond de panier SAS ... .
Page 10 ..... . Utilisation des Diagnostics Dell ... .
Page 11 ....Contacter Dell ..... .
Page 12 Table des matières...
Page 13: À Propos Du Système
Controller. Lifecycle Controller vous permet d'accéder à d'autres utilitaires tels que l'utilitaire de diagnostics intégrés du système. Pour plus d'informations, voir la documentation de Lifecycle Controller à l'adresse support.dell.com/manuals. <F11> Selon la configuration de démarrage du système, permet d'accéder au gestionnaire d'amorçage du BIOS ou au gestionnaire d'amorçage de...
Page 14: Voyants Et Fonctions Du Panneau Avant
Voyants et fonctions du panneau avant Figure 1-1. Voyants et fonctions du panneau avant Élément Voyant, bouton ou Icône Description connecteur Voyant et bouton Le voyant d'alimentation s'allume lorsque le d'alimentation système est sous tension. Le bouton d'alimentation contrôle la sortie du bloc d'alimentation en CC qui alimente le système.
Page 15 Élément Voyant, bouton ou Icône Description connecteur Bouton INM Ce bouton permet de résoudre les erreurs liées aux logiciels ou aux pilotes de périphériques rencontrées avec certains systèmes d'exploitation. Appuyez sur ce bouton à l'aide de la pointe d'un trombone. Appuyez sur ce bouton uniquement si un technicien de support qualifié...
Page 16 Élément Voyant, bouton ou Icône Description connecteur REMARQUE : Écran LCD ou en fonction de la configuration, voyants votre système peut être équipé de voyants de diagnostic DEL ou d'un écran LCD. Voyants : les quatre voyants de diagnostic indiquent les codes d'erreur au cours du démarrage du système.
Page 17: Fonctionnalités De L'écran Lcd (En Option)
Élément Voyant, bouton ou Icône Description connecteur Disques durs (4) Jusqu'à quatre disques de 2,5 pouces dans des supports de 3,5 pouces échangeables à chaud ou jusqu'à quatre disques de 3,5 pouces câblés ou échangeables à chaud. Panneau Panneau amovible comportant des d'identification informations système, notamment le code de du système...
Page 18 Figure 1-2. Fonctionnalités de l'écran LCD Élément Boutons Description Gauche Fait revenir le curseur à l'étape précédente, étape par étape. Sélectionner Permet de sélectionner l'élément de menu mis en surbrillance à l'aide du curseur. Droite Fait avancer le curseur à l'étape suivante, étape par étape.
Page 19: Écran D'accueil
Écran d'accueil L'écran d'accueil affiche les informations sur le système que l'utilisateur peut configurer. L'affichage de cet écran a lieu durant le fonctionnement normal du système, lorsque aucun message d'état ou d'erreur n'est affiché. Lorsque le système est en veille, le rétro-éclairage LCD s'éteint après cinq minutes d'inactivité...
Page 20 Option Description Set Error (Définition du Sélectionnez l'option SEL pour afficher les messages mode d'erreur) d'erreur sur l'écran LCD dans un format correspondant à la description IPMI dans le journal des événements du système (SEL). Cela peut s'avérer utile lorsque vous essayez d'établir une correspondance entre un message de l'écran LCD et une entrée du journal SEL.
Page 21: Menu View (Affichage)
Menu View (Affichage) Option Description BMC IP (IP du contrôleur Affiche les adresses IPv4 ou IPv6 des BMC) ou DRAC IP (IP du périphériques iDRAC6. Les adresses comprennent les contrôleur DRAC) éléments suivants : DNS (Primary [Principal] et Secondary [Secondaire]), Gateway (Passerelle), IP REMARQUE : si une carte (Adresse IP) et Subnet (Sous-réseau) ;...
Page 22: Codes Des Voyants Des Disques Durs
Codes des voyants des disques durs Figure 1-3. Voyants de disque dur voyant d'activité du disque dur (vert) 2 voyant d'état du disque dur (vert et orange) À propos du système...
Page 23 Codes des voyants d'état des disques État (RAID uniquement) Voyant vert clignotant deux fois par Identification du disque/préparation au seconde retrait Désactivé Disque prêt pour insertion ou retrait REMARQUE : à la mise sous tension du système, le voyant d'état des disques ne s'allume qu'une fois tous les disques durs initialisés.
Page 24: Voyants Et Caractéristiques Du Panneau Arrière
Voyants et caractéristiques du panneau arrière Figure 1-4. Voyants et caractéristiques du panneau arrière Élément Voyant, bouton ou Icône Description connecteur Connecteur série Permet de connecter un périphérique série au système. Connecteur vidéo Permet de connecter un écran VGA au système.
Page 25 Élément Voyant, bouton ou Icône Description connecteur Voyant d'état du Est bleu lorsque le système fonctionne système normalement. S'allume en orange lorsque le système requiert une intervention de l'utilisateur à la suite d'un problème. Bouton d'identification Les boutons d'identification des du système panneaux avant et arrière peuvent servir à...
Page 26: Consignes Pour La Connexion Des Périphériques Externes
Consignes pour la connexion des périphériques externes • Mettez le système et les périphériques externes hors tension avant de connecter un nouveau périphérique externe. Mettez ensuite les périphériques externes sous tension avant le système, à moins que la documentation du périphérique ne stipule le contraire. •...
Page 27: Codes Du Voyant D'alimentation
Codes du voyant d'alimentation Les voyants des blocs d'alimentation indiquent si le système est alimenté ou si une panne d'alimentation s'est produite. • Éteint : l'alimentation secteur n'est pas connectée. • Vert : en mode veille, un voyant vert indique qu'une source d'alimentation en CA valide est connectée au bloc d'alimentation et que ce dernier est opérationnel.
Page 28: Voyants De Diagnostic (En Option)
Figure 1-6. Voyant d'état du bloc d'alimentation voyant d'état du bloc d'alimentation Voyants de diagnostic (en option) Les quatre voyants de diagnostic du panneau avant affichent des codes d'erreur au démarrage du système. Le tableau 1-1 indique les causes et les mesures correctives possibles associées à...
Page 29 Tableau 1-1. Codes des voyants de diagnostic (en option) Code Causes Mesure corrective Le système est éteint ou Raccordez le système à une prise un échec éventuel pré- secteur en état de marche et BIOS s'est produit. appuyez sur le bouton d'alimentation.
Page 30 Tableau 1-1. Codes des voyants de diagnostic (en option) (suite) Code Causes Mesure corrective Aucune barrette de Voir «Dépannage de la mémoire mémoire détectée. système» à la page 180. Panne de la carte système. Voir «Obtention d'aide» à la page 207. Erreur de configuration Voir «Dépannage de la mémoire de la mémoire.
Page 31: Messages D'état Affichés Sur L'écran Lcd
événements du système (SEL). Pour plus d'informations sur ce journal et sur la configuration des paramètres de gestion du système, reportez-vous à la documentation relative à OpenManage Server Administrator (Administrateur du serveur OpenManage) à l'adresse support.dell.com/manuals. REMARQUE : si votre système ne démarre pas, maintenez le bouton de l'ID système enfoncé...
Page 32 Tableau 1-2. Messages d'état sur l'écran LCD (en option) Code Texte Causes Mesures correctives Vérifiez si des événements Coupez l'alimentation E1000 Failsafe critiques sont consignés secteur du système voltage error. dans le journal des pendant 10 secondes, Contact événements du système. puis redémarrez ce support.
Page 33 Tableau 1-2. Messages d'état sur l'écran LCD (en option) (suite) Code Texte Causes Mesures correctives La batterie RAID est Réinstallez le connecteur E1211 RAID inexistante ou de la batterie RAID. Controller endommagée, ou bien elle Voir «Batterie RAID battery ne peut pas se recharger à (en option)»...
Page 34 Tableau 1-2. Messages d'état sur l'écran LCD (en option) (suite) Code Texte Causes Mesures correctives Les ventilateurs du Faites défiler l'écran LCD E1313 Fan redundancy système ne sont plus pour obtenir d'autres lost. Check redondants. Une autre messages. fans. panne de ventilateur Voir «Dépannage d'un pourrait provoquer une ventilateur»...
Page 35 Tableau 1-2. Messages d'état sur l'écran LCD (en option) (suite) Code Texte Causes Mesures correctives La configuration des Vérifiez que les E141C Unsupported processeurs n'est pas prise processeurs sont de en charge. même type et conformes configuration. aux caractéristiques Check CPU or décrites dans le Guide de BIOS revision.
Page 36 Tableau 1-2. Messages d'état sur l'écran LCD (en option) (suite) Code Texte Causes Mesures correctives Le BIOS du système a Coupez l'alimentation E1422 CPU # machine renvoyé une erreur de secteur du système check error. vérification de pendant 10 secondes, Power l'ordinateur.
Page 37 Tableau 1-2. Messages d'état sur l'écran LCD (en option) (suite) Code Texte Causes Mesures correctives Le sous-système Voir «Dépannage des E1624 Lost power d'alimentation n'est plus blocs d'alimentation» à la supply redondant. Si le bloc page 177. redundancy. d'alimentation restant Check PSU tombe en panne, le cables.
Page 38 Tableau 1-2. Messages d'état sur l'écran LCD (en option) (suite) Code Texte Causes Mesures correctives Le BIOS du système a Recherchez des E1710 I/O channel signalé une vérification de informations check error. canal d'E/S. complémentaires dans le Review & clear journal des événements SEL.
Page 39 Tableau 1-2. Messages d'état sur l'écran LCD (en option) (suite) Code Texte Causes Mesures correctives Le BIOS du système a Retirez les cartes E1712 PCI system renvoyé une erreur d'extension PCIe et error on Bus système PCI liée à un réinstallez-les.
Page 40 Tableau 1-2. Messages d'état sur l'écran LCD (en option) (suite) Code Texte Causes Mesures correctives Le BIOS système a Recherchez des E1715 Fatal I/O détecté une erreur fatale informations error. Review dans le système. complémentaires dans le & clear SEL. journal des événements du système (SEL), puis effacez le contenu de...
Page 41 Tableau 1-2. Messages d'état sur l'écran LCD (en option) (suite) Code Texte Causes Mesures correctives CPU # internal Le BIOS du système a Recherchez des E1717 détecté que le processeur informations error Review & indiqué présentait une complémentaires dans le clear SEL.
Page 42 Tableau 1-2. Messages d'état sur l'écran LCD (en option) (suite) Code Texte Causes Mesures correctives Le disque dur indiqué a Pour information E1812 Hard drive ## été retiré du système. uniquement. removed. Check drive. La carte iDRAC Express Remboîtez la E1920 iDRAC6 Upgrade n'est pas correctement...
Page 43 Tableau 1-2. Messages d'état sur l'écran LCD (en option) (suite) Code Texte Causes Mesures correctives Le câble SAS A est Rebranchez le câble. Si le E1A15 SAS cable B inexistant ou endommagé. problème persiste, failure. Check remplacez le câble. connection. Si le problème persiste, voir «Obtention d'aide»...
Page 44 Tableau 1-2. Messages d'état sur l'écran LCD (en option) (suite) Code Texte Causes Mesures correctives Panne CMOS. La RAM Coupez l'alimentation E2014 CMOS RAM CMOS ne fonctionne pas secteur du système failure. Power correctement. pendant 10 secondes, cycle AC. puis redémarrez ce dernier.
Page 45 Tableau 1-2. Messages d'état sur l'écran LCD (en option) (suite) Code Texte Causes Mesures correctives Échec du temporisateur Coupez l'alimentation E2018 Programmable d'intervalle secteur du système Timer error. programmable. pendant 10 secondes, Power cycle puis redémarrez ce dernier. Si le problème persiste, voir «Obtention d'aide»...
Page 46 Tableau 1-2. Messages d'état sur l'écran LCD (en option) (suite) Code Texte Causes Mesures correctives Échec d'initialisation SMI. Coupez l'alimentation E201C secteur du système initialization pendant 10 secondes, failure. Power puis redémarrez ce cycle AC. dernier. Si le problème persiste, voir «Obtention d'aide»...
Page 47 Tableau 1-2. Messages d'état sur l'écran LCD (en option) (suite) Code Texte Causes Mesures correctives Panne générale après Voir les messages d'erreur E2022 General l'affichage vidéo. affichés sur l'écran. failure during POST. Check screen message. Configuration de mémoire Assurez-vous que la E2026 Memory non valide.
Page 48 Tableau 1-2. Messages d'état sur l'écran LCD (en option) (suite) Code Texte Causes Mesures correctives Le BIOS du système a Coupez l'alimentation E2112 Memory spared réservé la mémoire, car il a secteur du système on DIMM ##. détecté un nombre pendant 10 secondes, Power cycle d'erreurs trop important...
Page 49 Si le problème persiste, voir «Obtention d'aide» à la page 207. REMARQUE : pour obtenir le nom complet d'une abréviation ou connaître la signification d'un sigle utilisé dans ce tableau, reportez-vous au Glossaire à l'adresse : support.dell.com/manuals. À propos du système...
Page 50: Messages Système
Messages système Les messages système vous informent à l'écran qu'un incident s'est produit. REMARQUE : si vous recevez un message système qui n'est pas répertorié dans le tableau, reportez-vous à la documentation de l'application que vous utilisiez au moment où le message est apparu. Vous pouvez aussi vous référer à la documentation du système d'exploitation pour obtenir une explication du message et l'action conseillée.
Page 51 Tableau 1-3. Messages système (suite) Message Causes Mesures correctives La configuration de la Les barrettes de mémoire Alert! Node mémoire a été modifiée doivent être installées dans Interleaving (par exemple, suite a la une configuration prenant disabled! Memory panne d'une barrette de en charge l'entrelacement de configuration mémoire) de manière à...
Page 52 Tableau 1-3. Messages système (suite) Message Causes Mesures correctives Il se peut que la Si la mise à niveau d'un Alert! Power configuration système des composant du système vient required exceeds processeurs, des barrettes de d'être effectuée, rétablissez PSU wattage. mémoire et des cartes la configuration antérieure.
Page 53 Tableau 1-3. Messages système (suite) Message Causes Mesures correctives Le système est en mode Redémarrez le système pour BIOS usine. désactiver le mode usine. MANUFACTURING MODE detected. MANUFACTURING MODE will be cleared before the next boot. System reboot required for normal operation.
Page 54 Tableau 1-3. Messages système (suite) Message Causes Mesures correctives Des processeurs non Assurez-vous que tous les CPUs with compatibles entre eux ont processeurs présentent des different cache été installés sur le système. caractéristiques identiques sizes detected. en termes de capacité de CPUs with mémoire cache, de nombre different core...
Page 55 Tableau 1-3. Messages système (suite) Message Causes Mesures correctives Le câble de la souris ou du Rebranchez le câble de la Error 8602 - clavier n'est pas connecté souris ou du clavier. Auxiliary Device correctement . Failure. Verify that mouse and Clavier ou souris défectueux.
Page 56 Tableau 1-3. Messages système (suite) Message Causes Mesures correctives Contrôleur du clavier Voir «Obtention d'aide» à la Keyboard défectueux ; carte système page 207. controller défectueuse. failure. Le connecteur du câble du Rebranchez le câble du Keyboard data clavier n'est pas branché clavier.
Page 57 Tableau 1-3. Messages système (suite) Message Causes Mesures correctives Disque dur ou sous-système Utilisez une clé USB, un CD No boot device du lecteur optique ou du ou un disque dur amorçable. available. disque dur défectueux ou Si le problème persiste, manquant, ou clé...
Page 58 Tableau 1-3. Messages système (suite) Message Causes Mesures correctives Un échec de la somme de Réinstallez la ou les cartes PCI BIOS failed contrôle du BIOS du d'extension. Vérifiez que to install. périphérique PCIe (Option tous les câbles sont ROM) a été détecté lors de la correctement branchés sur la duplication miroir.
Page 59 Tableau 1-3. Messages système (suite) Message Causes Mesures correctives Le système d'exploitation ne Remplacez le support Read fault. peut pas lire le disque dur, le optique ou le Requested sector lecteur optique ou le support/périphérique USB. not found. périphérique USB, le système Assurez-vous que les câbles n'a pas pu trouver un secteur du fond de panier SAS, USB...
Page 60 Tableau 1-3. Messages système (suite) Message Causes Mesures correctives Disque dur, périphérique Remplacez le support ou le Requested sector USB ou support USB périphérique USB. Assurez- not found. défectueux. vous que les câbles USB ou Seek error. du fond de panier SAS sont Seek operation correctement connectés.
Page 61 Tableau 1-3. Messages système (suite) Message Causes Mesures correctives Paramètres d'heure ou de Vérifiez les paramètres Time-of-day not date incorrects ; batterie du d'heure et de date. set - please run «Utilisation du système défectueuse. Voir SETUP program. programme de configuration du système et du Gestionnaire d'amorçage UEFI»...
Page 62 à jour Lifecycle System Services <F10>, car l'image des Controller en exécutant le image. System services système est Dell Update Package (DUP) halted! corrompue dans le de Lifecycle Controller. Pour micrologiciel du système ou a plus d'informations, été perdue en raison du...
Page 63 Tableau 1-3. Messages système (suite) Message Causes Mesures correctives Configuration de mémoire Assurez-vous que la Unsupported non valide. Les barrettes de configuration des barrettes memory mémoire installées dans les de mémoire est valide. configuration. logements spécifiés ne Voir «Consignes générales DIMM mismatch correspondent pas.
Page 64 Tableau 1-3. Messages système (suite) Message Causes Mesures correctives Le panneau de commande Installez le panneau de Warning: Front n'est pas installé ou son câble commande, ou vérifiez le Control Panel is n'est pas correctement câblage entre la carte du not installed.
Page 65 Tableau 1-3. Messages système (suite) Message Causes Mesures correctives Une erreur fatale a provoqué Consultez les informations HyperTransport le redémarrage du système. consignées dans le journal error caused a des événements du système system reset! lorsque cette erreur s'est Please check the produite.
Page 66: Messages D'avertissement
REMARQUE : pour obtenir le nom complet d'une abréviation ou connaître la signification d'un sigle utilisé dans ce tableau, reportez-vous au Glossaire à l'adresse : support.dell.com/manuals. Messages d'avertissement Un message d'avertissement vous prévient d'un problème possible et vous invite à réagir avant que le système ne poursuive une tâche. Par exemple, avant de formater une disquette, un message vous avertit que toutes les données contenues sur la disquette seront perdues.
Page 67: Messages D'alerte
REMARQUE : vérifiez toujours si des mises à jour sont disponibles sur le site support.dell.com/manuals et lisez-les informations de mise à jour en premier, car elles remplacent souvent les informations que contiennent les autres documents. À propos du système...
Page 68 À propos du système...
Page 69: Utilisation Du Programme De Configuration Du Système Et Du Gestionnaire D'amorçage Uefi
Utilisation du programme de configuration du système et du Gestionnaire d'amorçage UEFI Le programme de configuration du système est le programme du BIOS qui vous permet de gérer le matériel et de spécifier les options au niveau du BIOS. À partir du programme de configuration du système, vous pouvez effectuer les tâches suivantes : •...
Page 70: Accès Au Programme De Configuration Du Système
d'amorçage (BIOS ou UEFI) pour accéder au système d'exploitation installé. Toute tentative de démarrage du système d'exploitation à partir de l'autre mode d'amorçage provoque son arrêt immédiat. REMARQUE : pour pouvoir être installés à partir du mode d'amorçage UEFI, les versions des systèmes d'exploitation doivent être compatibles UEFI (par exemple, Microsoft Windows Storage Server 2008 version 64 bits) .
Page 71: Utilisation Des Touches De Navigation Du Programme De Configuration Du Système
Utilisation des touches de navigation du programme de configuration du système Touches Action Flèche vers le haut ou Permet de revenir au champ précédent. <Maj><Tab> Flèche vers le bas ou <Tab> Permet de passer au champ suivant. Barre d'espacement, <+>, Fait passer le curseur d'un paramètre à...
Page 72: Options De Configuration Du Système
Options de configuration du système Écran principal Figure 2-1. Écran principal REMARQUE : les options du programme de configuration du système varient en fonction de la configuration du système. REMARQUE : les valeurs par défaut sont répertoriées sous l'option correspondante dans les sections suivantes, le cas échéant. Programme de configuration du système et gestionnaire d’amorçage UEFI...
Page 73: La Mémoire)
Option Description System Time Permet de régler l'heure de l'horloge interne du système. (Heure système) System Date Permet de régler la date du calendrier interne du système. (Date système) Memory Settings Permet d'afficher des informations relatives à la mémoire (Paramètres de installée.
Page 74 Option Description Embedded Server Affiche un écran permettant de configurer les options de Management l'écran LCD du panneau avant et de définir une chaîne (Gestion de personnalisée affichée sur cet écran. Voir «Écran Embedded serveur intégrée) Server Management (Gestion de serveur intégrée)» à la page 83. Power Permet de gérer la consommation d'énergie du ou des Management...
Page 75: Écran Memory Settings (Paramètres De La Mémoire)
Option Description F1/F2 Prompt on Permet au système de s'arrêter sur les erreurs pendant l'auto-test Error (Invite F1/F2 de démarrage, ce qui permet à l'utilisateur d'observer les sur erreur) événements pouvant passer inaperçus pendant un auto-test de (Option par démarrage normal. L'utilisateur peut appuyer sur <F1> pour défaut : Enabled poursuivre, ou sur <F2>...
Page 76: Écran Processor Settings (Paramètres Du Processeur)
Option Description Node Interleaving Lorsque ce champ est défini sur Enabled (Activé), (Entrelacement de nœuds) l'entrelacement de la mémoire est pris en charge si une (Option par défaut : configuration de mémoire symétrique est installée. Disabled [Désactivé]) Écran Processor Settings (Paramètres du processeur) Option Description 64-bit (64 bits)
Page 77 Option Description Hardware Prefetch Permet d'activer ou de désactiver la formation de Training on Software prérécupération du matériel sur le logiciel de Prefetch (Formation prérécupération. de prérécupération du matériel sur le logiciel de prérécupération) Hardware Prefetcher Permet d'activer ou de désactiver le service de (Prérécupération de prérécupération du matériel.
Page 78: (Paramètres Sata)
Écran SATA Settings (Paramètres SATA) Option Description Embedded SATA L'option ATA Mode (Mode ATA) active le (SATA intégré) contrôleur SATA intégré. L'option Off (Désactivé) (Option par défaut : désactive le contrôleur. Off [Désactivé]) Port A L'option Auto active la prise en charge du périphérique (Option par défaut : connecté...
Page 79: Écran Boot Settings (Paramètres D'amorçage)
Écran Boot Settings (Paramètres d'amorçage) Option Description PRÉCAUTION : Boot Mode (Mode changer de mode d'amorçage peut d'amorçage) empêcher le démarrage du système si le système (Option par défaut : d'exploitation n'a pas été installé selon le même BIOS) mode d'amorçage. Si le système d'exploitation prend en charge le mode d'amorçage UEFI, vous pouvez définir ce champ sur UEFI.
Page 80: Écran Integrated Devices (Périphériques Intégrés)
Écran Integrated Devices (Périphériques intégrés) Option Description Integrated SAS Permet d'activer ou de désactiver le contrôleur SAS Controller (Contrôleur intégré. SAS intégré) (Option par défaut : Enabled [Activé]) User Accessible USB Active ou désactive les ports USB auxquels l'utilisateur Ports (Ports USB peut accéder.
Page 81: Écran Pci Irq Assignments (Affectations Des Irq Pci)
Option Description OS Watchdog Timer Permet de restaurer le système d'exploitation, s'il cesse de (Temporisateur de répondre. Si l'option Enabled (Activé) est sélectionnée, surveillance SE) le système d'exploitation est autorisé à initialiser le (Option par défaut : temporisateur. Disabled [Désactivé]) Embedded Video Active ou désactive la prise en charge du contrôleur vidéo Controller (Contrôleur...
Page 82 Option Description Serial Port Address Permet de définir les adresses de port série (Adresse de port série) correspondant aux deux périphériques série. (Options par défaut : Serial REMARQUE : seul le périphérique série 2 peut être utilisé Device 1=COM1, Serial pour les communications Série sur LAN (SOL).
Page 83: Écran Embedded Server Management (Gestion De Serveur Intégrée)
Écran Embedded Server Management (Gestion de serveur intégrée) Option Description Front Panel LCD Les options disponibles sont : User Defined String (Chaîne Options (Options définie par l'utilisateur), Model Number (Numéro de modèle) de l'écran LCD ou None (Aucun). avant) Si l'écran d'accueil LCD est configuré sur une option autre que ces trois options, le BIOS indique la valeur «...
Page 84: Écran Power Management (Gestion De L'alimentation)
Écran Power Management (Gestion de l'alimentation) Option Description Power Les options possibles sont OS Control (Contrôle du système Management d'exploitation), Active Power Controller (Contrôleur de (Gestion de l'alimentation actif), Custom (Personnalisé) ou Maximum l'alimentation) Performance (Performances maximales). Pour toutes les options autres que Custom (Personnalisé), le BIOS préconfigure les (Option par paramètres d'alimentation de cet écran comme suit :...
Page 85: Écran System Security (Sécurité Du Système)
Option Description Fan Power and Les options possibles sont : Maximum Performance Performance (Performances optimales) ou Minimum Power Management (Puissance minimale). (Gestion de l'alimentation et des performances du ventilateur) Memory Power Les options disponibles sont : Maximum Performance and Performance (Performances optimales), une fréquence spécifique ou Management Minimum Power (Puissance minimale).
Page 86 Option Description TPM Security Définit les modalités de déclaration de la puce TPM (Sécurité TPM) (Trusted Platform Module) dans le système. (Option par défaut : Si l'option Off (Désactivé) est sélectionnée, la présence Off [Désactivé]) de la puce TPM n'est pas signalée au système d'exploitation.
Page 87 Option Description Power Button (Bouton Si l'option Enabled (Activé) est sélectionnée, le bouton d'alimentation) d'alimentation peut mettre le système sous tension et (Option par défaut : hors tension. Sur un système d'exploitation Enabled [Activé]) compatible ACPI, le système effectue un arrêt normal avant que l'alimentation soit coupée.
Page 88: Écran Exit (Quitter)
Écran Exit (Quitter) Appuyez sur <Échap> pour quitter le programme de configuration du système. L'écran Exit (Quitter) affiche les options suivantes : • Save Changes and Exit (Enregistrer les modifications et quitter) • Discard Changes and Exit (Annuler les modifications et quitter) •...
Page 89: Utilisation Des Touches De Navigation Du Gestionnaire D'amorçage Uefi
Utilisation des touches de navigation du Gestionnaire d'amorçage UEFI Touches Action Flèche vers le haut Permet de revenir au champ précédent et de le sélectionner. Flèche vers le bas Permet d'accéder au champ suivant et de le sélectionner. – Espace, <Entrée>, <+>, < >...
Page 90: Écran Uefi Boot Settings (Paramètres D'amorçage Uefi)
Écran UEFI Boot settings (Paramètres d'amorçage UEFI) Option Description Add Boot Option (Ajouter Permet d'ajouter une nouvelle option d'amorçage. une option d'amorçage) Delete Boot Option Permet de supprimer une option d'amorçage existante. (Supprimer une option d'amorçage) Enable/Disable Boot Active ou désactive une option dans la liste des options Option (Activer/désactiver d'amorçage.
Page 91: Fonctionnalités De Mot De Passe Du Système Et De Mot De Passe De Configuration
Fonctionnalités de mot de passe du système et de mot de passe de configuration REMARQUE : en cas d'oubli d'un mot de passe, voir la section «Composants et bus PCIe des cartes de montage pour cartes d'extension» à la page 204. La fonctionnalité...
Page 92 2 Sélectionnez l'option System Password (Mot de passe système), puis appuyez sur <Entrée>. 3 Saisissez votre nouveau mot de passe système. Votre mot de passe peut contenir jusqu'à 32 caractères. Lorsque vous tapez le mot de passe, des espaces réservés apparaissent dans le champ.
Page 93 Pour désactiver la protection par mot de passe : 1 Démarrez le système ou redémarrez-le en appuyant sur <Ctrl><Alt><Suppr>. 2 Saisissez le mot de passe, puis appuyez sur <Entrée>. Pour désactiver la protection par mot de passe : 1 Démarrez le système ou redémarrez-le en appuyant sur <Ctrl><Alt><Suppr>.
Page 94: Utilisation Du Mot De Passe De Configuration
Utilisation du mot de passe de configuration Attribution d'un mot de passe de configuration Vous ne pouvez attribuer un mot de passe de configuration que si l'option Setup Password (Mot de passe de configuration) indique Not Enabled (Non activé). Pour attribuer un mot de passe de configuration, sélectionnez l'option Setup Password (Mot de passe de configuration), puis appuyez sur la touche <+>...
Page 95: Gestion Intégrée Du Système
Pour plus d'informations sur la configuration de Lifecycle Controller, la configuration du matériel et du micrologiciel et le déploiement du système d'exploitation, voir la documentation relative à Lifecycle Controller, disponible à l'adresse support.dell.com/manuals. Programme de configuration du système et gestionnaire d’amorçage UEFI...
Page 96: Configuration Du Contrôleur Bmc
Configuration du contrôleur BMC REMARQUE : si une carte iDRAC6 Express est installée sur le système, l'utilitaire BMC (Baseboard Management Controller) est remplacé par l'utilitaire iDRAC6. Le contrôleur BMC permet de configurer, contrôler et restaurer les systèmes à distance. Il offre les fonctionnalités suivantes : •...
Page 97: Utilitaire De Configuration Idrac6
Utilitaire de configuration iDRAC6 L'utilitaire de configuration iDRAC est un environnement de configuration de pré-amorçage vous permettant d'afficher et de définir les paramètres de la carte iDRAC6 (en option) et du serveur géré. L'utilitaire de configuration iDRAC6 offre les fonctions suivantes : •...
Page 98: Accès À L'utilitaire De Configuration Idrac6
Accès à l'utilitaire de configuration iDRAC6 1 Allumez ou redémarrez le système. 2 Appuyez sur <Ctrl><E> lorsque vous y êtes invité pendant l'auto-test de démarrage. Si le système d'exploitation commence à se charger alors que vous n'avez pas encore appuyé sur <Crtl><E>, attendez qu'il finisse de démarrer, puis redémarrez-le et réessayez.
Page 99: Installation Des Composants Du Système
Tout dommage causé par une réparation non autorisée par Dell est exclu de votre garantie. Consultez et respectez les consignes de sécurité fournies avec votre produit.
Page 100 Figure 3-1. À l'intérieur du système carénage du bloc d'alimentation carénage de la carte système baie d'alimentation (2) carte de montage pour carte d'extension dissipateur de chaleur/processeur (2) barrette de mémoire (8) ventilateur système (4) lecteur optique disque dur (4) carte du panneau de commande fond de panier SAS ventilateur du bloc d'alimentation (2)
Page 101: Cadre Avant (Facultatif)
Cadre avant (facultatif) Retrait du cadre avant 1 Ouvrez le verrou situé à l'extrémité gauche du cadre. 2 Soulevez le loquet de dégagement situé près du verrou. 3 Faites pivoter l'extrémité gauche du cadre pour écarter celui-ci du panneau avant. 4 Décrochez l'extrémité...
Page 102: Ouverture Et Fermeture Du Système
Tout dommage causé par une réparation non autorisée par Dell est exclu de votre garantie. Consultez et respectez les consignes de sécurité fournies avec votre produit.
Page 103: Fermeture Du Système
Figure 3-3. Ouverture et fermeture du système verrou du loquet de dégagement encoche Fermeture du système 1 Replacez le capot sur le chassis, puis décalez-le légèrement vers l'arrière du système jusqu'à ce qu'il se mette en place. Voir la figure 3-3. 2 Faites glisser le capot vers l'avant du châssis jusqu'à...
Page 104: Disques Durs
Disques durs Votre système prend en charge jusqu'à quatre disques durs de 3,5 pouces (SAS ou SATA) ou quatre disques durs de 2,5 pouces (SAS, SATA ou SSD) dans des supports de 3,5 pouces permettant le remplacement à chaud des disques ou quatre disques internes câblés.
Page 105: Installation D'un Cache De Disque Dur
Figure 3-4. Retrait et installation d'un cache de disque dur cache de disque dur levier de dégagement Installation d'un cache de disque dur 1 Le cas échéant, retirez le cadre avant. Voir «Retrait du cadre avant» à la page 101. 2 Insérez le cache de disque dans la baie de disque dur jusqu'à...
Page 106 Si le lecteur était en ligne, le voyant d'activité/panne vert clignote pendant sa mise hors tension. Une fois les deux voyants éteints, vous pouvez retirer le lecteur. 3 Appuyez sur le bouton de dégagement situé à l'avant du support de disque dur pour ouvrir la poignée.
Page 107: Installation D'un Support De Disque Dur
Installation d'un support de disque dur PRÉCAUTION : utilisez uniquement des disques durs testés et homologués pour l'utilisation avec le fond de panier SAS/SATA. PRÉCAUTION : lorsque vous installez un disque dur, assurez-vous que les disques adjacents sont complètement installés. Si vous insérez un support de disque dur et tentez d'en verrouiller la poignée alors qu'un support de disque dur voisin n'est que partiellement installé, vous risquez d'endommager le ressort de protection de ce dernier et de le rendre inutilisable.
Page 108: Retrait D'un Disque Dur Installé Dans Un Support
Retrait d'un disque dur installé dans un support Retirez les vis situées sur les rails coulissants du support de disque dur, puis retirez le disque dur du support. Voir la figure 3-6. Figure 3-6. Retrait et installation d'un disque dur dans un support vis (4) disque dur trou de vis SAS/SATA...
Page 109: Retrait D'un Disque Dur Connecté Par Câble
Tout dommage causé par une réparation non autorisée par Dell est exclu de votre garantie. Consultez et respectez les consignes de sécurité fournies avec votre produit.
Page 110: Installation D'un Disque Dur Connecté Par Câble
Tout dommage causé par une réparation non autorisée par Dell est exclu de votre garantie. Consultez et respectez les consignes de sécurité fournies avec votre produit.
Page 111: Retrait D'un Disque Dur D'un Support De Lecteur
SAS/SATA support de disque dur *Les vis sont fournies avec les disques durs commandés auprès de Dell. Installation d'un disque dur dans un support de lecteur 1 Insérez le disque dur dans le support, connecteur vers l'arrière. Voir la figure 3-8.
Page 112: Lecteur Optique
Tout dommage causé par une réparation non autorisée par Dell est exclu de votre garantie. Consultez et respectez les consignes de sécurité fournies avec votre produit.
Page 113 Figure 3-9. Retrait et installation du lecteur optique câble de données câble d'alimentation lecteur optique loquet de dégagement fixation en métal (2) ergot (2) fixation en métal avec ergot (2) Installation des composants du système...
Page 114: Installation D'un Lecteur Optique
Tout dommage causé par une réparation non autorisée par Dell est exclu de votre garantie. Consultez et respectez les consignes de sécurité fournies avec votre produit.
Page 115: Blocs D'alimentation
Blocs d'alimentation Votre système prend en charge les blocs d'alimentation suivants : • 480 W (bloc d'alimentation non redondant) • 500 W (bloc d'alimentation redondant) Si deux blocs sont installés, le second est utilisé comme bloc d'alimentation redondant remplaçable à chaud. En mode redondant, le système répartit la puissance disponible entre les deux blocs d'alimentation pour une plus grande efficacité.
Page 116: Installation D'un Bloc D'alimentation Redondant
Figure 3-10. Retrait et installation d'un bloc d'alimentation redondant bloc d'alimentation patte de verrouillage support de maintien du câble Installation d'un bloc d'alimentation redondant 1 Vérifiez que les deux blocs d'alimentation sont de même type et qu'ils ont la même puissance maximale de sortie. REMARQUE : la puissance maximale (en watts) est indiquée sur l'étiquette du bloc d'alimentation.
Page 117: Retrait D'un Cache De Bloc D'alimentation
Tout dommage causé par une réparation non autorisée par Dell est exclu de votre garantie. Consultez et respectez les consignes de sécurité fournies avec votre produit.
Page 118 3 Ouvrez le système. Voir «Ouverture du système» à la page 102. 4 Débranchez tous les câbles d'alimentation reliant le bloc d'alimentation à la carte système, aux disques durs et au lecteur optique. Voir la figure 3-11. 5 Desserrez la vis fixant le bloc d'alimentation au châssis et soulevez le bloc d'alimentation pour le retirer du châssis.
Page 119: Installation D'un Bloc D'alimentation Non Redondant
Tout dommage causé par une réparation non autorisée par Dell est exclu de votre garantie. Consultez et respectez les consignes de sécurité fournies avec votre produit.
Page 120: Retrait D'une Carte D'extension
Tout dommage causé par une réparation non autorisée par Dell est exclu de votre garantie. Consultez et respectez les consignes de sécurité fournies avec votre produit.
Page 121: Installation D'une Carte D'extension
Tout dommage causé par une réparation non autorisée par Dell est exclu de votre garantie. Consultez et respectez les consignes de sécurité fournies avec votre produit.
Page 122 6 Insérez le connecteur de bord de carte dans le connecteur de carte d'extension et enclenchez la carte à fond. 7 Refermez le loquet de la carte d'extension. Voir la figure 3-12. Figure 3-12. Retrait et installation d'une carte d'extension loquet de la carte d'extension carte d'extension carte de montage pour carte d'extension...
Page 123: Carte De Contrôleur De Stockage Intégrée
Tout dommage causé par une réparation non autorisée par Dell est exclu de votre garantie. Consultez et respectez les consignes de sécurité fournies avec votre produit.
Page 124: Installation De La Carte Contrôleur De Stockage Intégrée
Tout dommage causé par une réparation non autorisée par Dell est exclu de votre garantie. Consultez et respectez les consignes de sécurité fournies avec votre produit.
Page 125: Carte De Montage
Tout dommage causé par une réparation non autorisée par Dell est exclu de votre garantie. Consultez et respectez les consignes de sécurité fournies avec votre produit.
Page 126 5 Le cas échéant, débranchez les câbles connectés à la carte de montage. 6 Pour retirer la carte de montage pour cartes d'extension, tenez la carte de montage par ses guides et soulevez-la pour la retirer du châssis. Voir la figure 3-14.
Page 127: Réinstallation D'une Carte De Montage Pour Cartes D'extension
Tout dommage causé par une réparation non autorisée par Dell est exclu de votre garantie. Consultez et respectez les consignes de sécurité fournies avec votre produit.
Page 128 1 Mettez le système et les périphériques qui y sont connectés hors tension, puis débranchez le système de la prise secteur. 2 Ouvrez le système. Voir «Ouverture du système» à la page 102. 3 Identifiez le connecteur USB sur la carte du panneau de commande. Voir la figure 3-15.
Page 129: Carénage De La Carte Système
Tout dommage causé par une réparation non autorisée par Dell est exclu de votre garantie. Consultez et respectez les consignes de sécurité fournies avec votre produit.
Page 130: Installation Du Carénage De La Carte Système
Figure 3-16. Retrait et installation du carénage de la carte système carénage de la carte système patte du carénage (2) Installation du carénage de la carte système 1 Ouvrez le système. Voir «Ouverture du système» à la page 102. 2 Alignez le carénage en vous basant sur le centre des baies de ventilation numérotées et localisez la projection de la patte à...
Page 131: Carénage De La Carte De Distribution De L'alimentation
Tout dommage causé par une réparation non autorisée par Dell est exclu de votre garantie. Consultez et respectez les consignes de sécurité fournies avec votre produit.
Page 132: Installation Du Carénage De La Carte De Distribution De L'alimentation
Tout dommage causé par une réparation non autorisée par Dell est exclu de votre garantie. Consultez et respectez les consignes de sécurité fournies avec votre produit.
Page 133 3 Tirez légèrement le picot de fixation situé à l'avant de la carte et soulevez cette dernière avec précaution pour la dégager du picot. Voir la figure 3-18. Lorsque la carte se dégage du picot, le connecteur situé sous la carte se désengage du connecteur de la carte système.
Page 134: Installation D'une Carte Idrac6 Express
Tout dommage causé par une réparation non autorisée par Dell est exclu de votre garantie. Consultez et respectez les consignes de sécurité fournies avec votre produit.
Page 135 2 S'il est installé, débranchez le câble Ethernet du connecteur de carte iDRAC6 Enterprise situé sur le panneau arrière du système. Voir la figure 1-4. 3 Ouvrez le système. Voir «Ouverture du système» à la page 102. 4 Retirez le carénage de la carte système. Voir «Retrait du carénage de la carte système»...
Page 136: Installation D'une Carte Idrac6 Enterprise
Tout dommage causé par une réparation non autorisée par Dell est exclu de votre garantie. Consultez et respectez les consignes de sécurité fournies avec votre produit.
Page 137: Carte Vflash (En Option)
1 Mettez le système et les périphériques qui y sont connectés hors tension, puis débranchez le système de la prise secteur. 2 Ouvrez le système. Voir «Ouverture du système» à la page 102. 3 Retirez le carénage de la carte système. Voir «Retrait du carénage de la carte système»...
Page 138: Ventilateurs
Tout dommage causé par une réparation non autorisée par Dell est exclu de votre garantie. Consultez et respectez les consignes de sécurité fournies avec votre produit.
Page 139: Installation D'un Ventilateur
Tout dommage causé par une réparation non autorisée par Dell est exclu de votre garantie. Consultez et respectez les consignes de sécurité fournies avec votre produit.
Page 140: Batterie Raid (En Option)
Tout dommage causé par une réparation non autorisée par Dell est exclu de votre garantie. Consultez et respectez les consignes de sécurité fournies avec votre produit.
Page 141: Installation De La Batterie Raid
Tout dommage causé par une réparation non autorisée par Dell est exclu de votre garantie. Consultez et respectez les consignes de sécurité fournies avec votre produit.
Page 142: Mémoire Système
4 Redressez le système en le posant sur un plan de travail stable. 5 Rebranchez le système à la prise secteur et mettez-le sous tension, ainsi que les périphériques qui y sont connectés. Mémoire système Le système prend en charge des barrettes de mémoire DIMM DDR3 à registres (RDIMM) ou des barrettes de mémoire DIMM ECC sans tampon (UDIMM).
Page 143 • À l'exception des canaux vacants, tous les canaux comportant des barrettes de mémoire doivent avoir la même configuration. • Dans un système biprocesseur, la configuration de mémoire des deux processeurs doit être identique. • Des barrettes de mémoire de tailles différentes peuvent être associées dans les supports A1–A4 ou B1–B4 (par exemple, 2 Go et 4 Go), mais tous les canaux utilisés doivent avoir une configuration identique.
Page 144 Tableau 3-2. Consignes concernant la configuration des rangées de barrettes de mémoire pour la vitesse Fréquence Fréquence max en MHz, Nombre max en MHz, Barrettes DIMM 1 DIMM 2 max de Barrettes DIMM 1.35V Go/Canal DIMM 1.5V (à 6 coeurs uniquement) Simple rangée Vide...
Page 145 Tableau 3-3. Exemples de configuration de mémoire RDIMM à simple et double rangée (par processeur) Supports de Monoprocesseur Biprocesseur Taille de barrettes de barrette mémoire Mémoire Mémoire Mémoire Mémoire mémoire physique (Go) disponible physique (Go) disponible (Go) (Go) 2 Go toute toute 4 Go...
Page 146: Installation De Barrettes De Mémoire
Tout dommage causé par une réparation non autorisée par Dell est exclu de votre garantie. Consultez et respectez les consignes de sécurité fournies avec votre produit.
Page 147 Figure 3-22. Installation et retrait d'une barrette de mémoire barrette de mémoire levier d'éjection du support de la barrette de mémoire (2) repère 7 Alignez le connecteur du bord de la barrette de mémoire sur le repère du support, puis insérez la barrette dans le support. REMARQUE : le support de barrette de mémoire est doté...
Page 148: Retrait De Barrettes De Mémoire
Tout dommage causé par une réparation non autorisée par Dell est exclu de votre garantie. Consultez et respectez les consignes de sécurité fournies avec votre produit.
Page 149: Processeurs
Tout dommage causé par une réparation non autorisée par Dell est exclu de votre garantie. Consultez et respectez les consignes de sécurité fournies avec votre produit.
Page 150 5 À l'aide d'un tournevis cruciforme n° 2, desserrez l'une des deux vis de fixation du dissipateur de chaleur. Voir la figure 3-23. 6 Attendez 30 secondes pour que le dissipateur de chaleur se détache du processeur. 7 Desserrez les autres vis de fixation du dissipateur de chaleur. 8 Soulevez délicatement le dissipateur de chaleur du processeur, puis posezle à...
Page 151 9 Placez votre pouce fermement sur le levier de dégagement du support de processeur en le déverrouillant. Faites pivoter le levier de dégagement de 90 degrés jusqu'à ce que le processeur sorte de son support. Voir la figure 3-24. 10 Tenez le cadre de protection du processeur par sa languette afin de le redresser et de dégager l'accès au processeur.
Page 152: Installation D'un Processeur
Tout dommage causé par une réparation non autorisée par Dell est exclu de votre garantie. Consultez et respectez les consignes de sécurité fournies avec votre produit.
Page 153 6 Placez le processeur sur le support, avec les broches 1 alignées et horizontales. Voir la figure 3-25 et la figure 3-26. PRÉCAUTION : ne forcez pas lorsque vous installez le processeur. S'il est positionné correctement, il s'insère très facilement dans le support. 7 Alignez le processeur sur les repères du support ZIF.
Page 154 Figure 3-26. Alignement du processeur sur les repères du support levier de dégagement du support processeur cadre de protection du processeur encoche du processeur (2) repère (2) support ZIF indicateur de plot 1 (2) 9 Vérifiez que le processeur est correctement aligné et installé. PRÉCAUTION : ne forcez pas lorsque vous installez le processeur.
Page 155: Pile Du Système
Tout dommage causé par une réparation non autorisée par Dell est exclu de votre garantie. Consultez et respectez les consignes de sécurité fournies avec votre produit.
Page 156 1 Mettez le système et les périphériques qui y sont connectés hors tension, puis débranchez le système de la prise secteur. 2 Ouvrez le système. Voir «Ouverture du système» à la page 102. 3 Retirez le carénage de la carte système. Voir «Retrait du carénage de la carte système»...
Page 157: Assemblage Du Panneau De Commande
Tout dommage causé par une réparation non autorisée par Dell est exclu de votre garantie. Consultez et respectez les consignes de sécurité fournies avec votre produit.
Page 158 4 Déconnectez le câble du panneau de commande de la carte du panneau de commande. • Pour le panneau de commande à voyant, voir la figure 3-28. • Pour le panneau de commande LCD, voir la figure 3-29. PRÉCAUTION : ne tirez pas sur le câble pour le dégager de son connecteur.
Page 159 Figure 3-28. Retrait et installation du panneau de commande : voyant module d'affichage à voyants carte du panneau de commande câble de données du panneau de logement commande vis de fixation (2) câble d'alimentation picot de fixation Installation des composants du système...
Page 160 Figure 3-29. Retrait et installation du panneau de commande : écran LCD câble du module d'affichage carte du panneau de commande câble de données du panneau de logement commande vis de fixation (2) câble d'alimentation picot de fixation vis du panneau avant (2) module d'affichage LCD Installation des composants du système...
Page 161: Installation De L'assemblage Du Panneau De Commande
Tout dommage causé par une réparation non autorisée par Dell est exclu de votre garantie. Consultez et respectez les consignes de sécurité fournies avec votre produit.
Page 162: Fond De Panier Sas
Tout dommage causé par une réparation non autorisée par Dell est exclu de votre garantie. Consultez et respectez les consignes de sécurité fournies avec votre produit.
Page 163: Installation Du Fond De Panier Sas
Tout dommage causé par une réparation non autorisée par Dell est exclu de votre garantie. Consultez et respectez les consignes de sécurité fournies avec votre produit.
Page 164: Carte De Distribution D'alimentation
Tout dommage causé par une réparation non autorisée par Dell est exclu de votre garantie. Consultez et respectez les consignes de sécurité fournies avec votre produit.
Page 165: Réinstallation De La Carte De Distribution De L'alimentation
5 Extrayez la carte de distribution de l'alimentation des picots et retirez la carte. Voir la figure 3-31. Réinstallation de la carte de distribution de l'alimentation Figure 3-31. Retrait et réinstallation de la carte de distribution de l'alimentation vis (2) connecteur du bloc d'alimentation (2) carte de distribution de l'alimentation picot de fixation (2)
Page 166: Carte Système
Tout dommage causé par une réparation non autorisée par Dell est exclu de votre garantie. Consultez et respectez les consignes de sécurité fournies avec votre produit.
Page 167 PRÉCAUTION : si vous utilisez la puce de module de plate-forme sécurisée (TPM) avec une clé de cryptage, il est possible que vous soyez invité à créer une clé de restauration lors de la configuration du système ou d'un programme. Vous devez créer cette clé...
Page 168: Installation De La Carte Système
Tout dommage causé par une réparation non autorisée par Dell est exclu de votre garantie. Consultez et respectez les consignes de sécurité fournies avec votre produit.
Page 169 3 Réinstallez les processeurs sur la nouvelle carte système. Voir «Retrait d'un processeur» à la page 149 et «Installation d'un processeur» à la page 152. 4 Réinstallez toutes les barrettes de mémoire. Voir «Retrait de barrettes de mémoire» à la page 148 et «Installation de barrettes de mémoire» à la page 146.
Page 170 14 Le cas échéant, reconnectez le câble de la batterie RAID sur la carte contrôleur PERC. 15 Réinstallez la carte iDRAC6 Enterprise, s'il y a lieu. Voir «Retrait et installation d'une carte iDRAC6 Enterprise» à la page 136. 16 Réinstallez la carte iDRAC6 Express, s'il y a lieu. Voir «Installation d'une carte iDRAC6 Express»...
Page 171: Dépannage Du Système
Tout dommage causé par une réparation non autorisée par Dell est exclu de votre garantie. Consultez et respectez les consignes de sécurité fournies avec votre produit.
Page 172: Dépannage Des Connexions Externes
Dépannage des connexions externes Avant de procéder au dépannage de tout périphérique externe, assurez-vous que tous les câbles externes sont correctement fixés aux connecteurs externes de votre système. Pour identifier les connecteurs des panneaux avant et arrière du système, voir la figure 1-1 et la figure 1-4. Dépannage du sous-système vidéo 1 Vérifiez les branchements du moniteur (prise secteur et raccordement au système).
Page 173: Dépannage D'un Périphérique D'e/S Série
2 Mettez hors tension tous les périphériques USB et déconnectez-les du système. 3 Redémarrez le système puis, si le clavier fonctionne, accédez au programme de configuration du système. Vérifiez que tous les ports USB sont activés. Voir «Écran Integrated Devices (Périphériques intégrés)» à la page 80.
Page 174: Dépannage D'une Carte Réseau
Dépannage d'une carte réseau 1 Exécutez le test de diagnostic en ligne approprié. Voir «Utilisation des Diagnostics Dell» à la page 193. 2 Redémarrez le système et consultez les messages éventuels concernant le contrôleur de carte réseau. 3 Observez le voyant approprié du connecteur de carte réseau. Voir «Codes des voyants de carte réseau»...
Page 175: Dépannage D'un Système Mouillé
Tout dommage causé par une réparation non autorisée par Dell est exclu de votre garantie. Consultez et respectez les consignes de sécurité fournies avec votre produit.
Page 176: Dépannage D'un Système Endommagé
Tout dommage causé par une réparation non autorisée par Dell est exclu de votre garantie. Consultez et respectez les consignes de sécurité fournies avec votre produit.
Page 177: Dépannage De La Pile Du Système
5 Refermez le système. Voir «Fermeture du système» à la page 103. 6 Exécutez les tests de la carte système qui se trouvent dans les diagnostics du système. Voir «Exécution des diagnostics du système» à la page 193. Si les tests échouent, voir «Obtention d'aide» à la page 207. Dépannage de la pile du système REMARQUE : si le système reste longtemps hors tension (pendant des semaines...
Page 178: Dépannage Des Problèmes De Refroidissement Du Système
Tout dommage causé par une réparation non autorisée par Dell est exclu de votre garantie. Consultez et respectez les consignes de sécurité fournies avec votre produit.
Page 179: Dépannage D'un Ventilateur
Tout dommage causé par une réparation non autorisée par Dell est exclu de votre garantie. Consultez et respectez les consignes de sécurité fournies avec votre produit.
Page 180: Dépannage De La Mémoire Système
Tout dommage causé par une réparation non autorisée par Dell est exclu de votre garantie. Consultez et respectez les consignes de sécurité fournies avec votre produit.
Page 181 7 Le cas échéant, retirez le carénage de refroidissement. Voir «Retrait du carénage de la carte système» à la page 129. 8 Vérifiez les canaux de mémoire et assurez-vous que l'installation des barrettes est correcte. Voir «Consignes générales pour l'installation des barrettes de mémoire»...
Page 182: Dépannage D'une Clé Usb Interne
Tout dommage causé par une réparation non autorisée par Dell est exclu de votre garantie. Consultez et respectez les consignes de sécurité fournies avec votre produit.
Page 183: Dépannage D'une Carte Sd
Tout dommage causé par une réparation non autorisée par Dell est exclu de votre garantie. Consultez et respectez les consignes de sécurité fournies avec votre produit.
Page 184: Dépannage D'un Lecteur Optique
Tout dommage causé par une réparation non autorisée par Dell est exclu de votre garantie. Consultez et respectez les consignes de sécurité fournies avec votre produit.
Page 185: Dépannage D'un Lecteur De Bande Externe
Tout dommage causé par une réparation non autorisée par Dell est exclu de votre garantie. Consultez et respectez les consignes de sécurité fournies avec votre produit.
Page 186: Dépannage D'un Disque Dur
Tout dommage causé par une réparation non autorisée par Dell est exclu de votre garantie. Consultez et respectez les consignes de sécurité fournies avec votre produit.
Page 187: Dépannage D'un Contrôleur De Stockage
à celle du système d'exploitation. 1 Exécutez le test de diagnostic en ligne approprié. Voir «Utilisation des Diagnostics Dell» à la page 193. 2 Accédez au programme de configuration du système et vérifiez que le contrôleur SAS ou PERC est activé. Voir «Utilisation du programme de configuration du système et du Gestionnaire d'amorçage UEFI»...
Page 188 Tout dommage causé par une réparation non autorisée par Dell est exclu de votre garantie. Consultez et respectez les consignes de sécurité fournies avec votre produit.
Page 189: Dépannage Des Cartes D'extension
Tout dommage causé par une réparation non autorisée par Dell est exclu de votre garantie. Consultez et respectez les consignes de sécurité fournies avec votre produit.
Page 190: Dépannage Des Processeurs
Tout dommage causé par une réparation non autorisée par Dell est exclu de votre garantie. Consultez et respectez les consignes de sécurité fournies avec votre produit.
Page 191 14 Rebranchez le système à la prise secteur et mettez-le sous tension, ainsi que les périphériques qui y sont connectés. 15 Exécutez le test de diagnostic en ligne approprié. Voir «Exécution des diagnostics du système» à la page 193. En cas d'échec du test, le processeur est défectueux. Voir «Obtention d'aide»...
Page 192 Dépannage du système...
Page 193: Exécution Des Diagnostics Du Système
Les fichiers requis pour exécuter les diagnostics en ligne des systèmes d'exploitation Microsoft Windows et Linux sont disponibles sur le site Web support.dell.com, ainsi que sur les supports fournis avec le système. Pour plus d'informations sur l'utilisation des diagnostics, reportez-vous au Guide d'utilisation Dell Online Diagnostics à...
Page 194: Fonctionnalités Des Diagnostics Intégrés Du Système
Fonctionnalités des diagnostics intégrés du système Les diagnostics du système comportent des menus et des options permettant de tester des groupes de périphériques ou des périphériques particuliers. Les menus et les options des diagnostics du système vous permettent d'effectuer les tâches suivantes : •...
Page 195: Exécution Des Diagnostics Intégrés Du Système
Exécution des diagnostics intégrés du système Le programme de diagnostic intégrés du système s'exécute à partir de l'écran Lifecycle Controller. PRÉCAUTION : utilisez les diagnostics intégrés uniquement pour tester votre système. Leur utilisation sur d'autres systèmes peut entraîner des résultats erronés ou générer des messages d'erreur.
Page 196: Utilisation Des Options De Test Personnalisé
Utilisation des options de test personnalisé Lorsque vous sélectionnez l'option Custom Test (Test personnalisé) dans l'écran Main Menu (Menu principal), la fenêtre Customize (Personnaliser) s'affiche. Elle permet de sélectionner les périphériques à tester, de choisir des options de test spécifiques et de visualiser les résultats obtenus. Sélection de périphériques à...
Page 197: Visualisation Des Informations Et Des Résultats
Visualisation des informations et des résultats Les onglets suivants de la fenêtre Customize (Personnaliser) contiennent des informations sur les tests et les résultats. • Results (Résultats) : affiche le test exécuté et son résultat. • Errors (Erreurs) : affiche les erreurs qui se sont produites pendant le test. •...
Page 198 Exécution des diagnostics du système...
Page 199: Cavaliers Et Connecteurs
Cavaliers et connecteurs Cette section contient des informations spécifiques sur les cavaliers du système. Elle contient également des informations générales sur les cavaliers et les commutateurs et décrit les connecteurs des différentes cartes du système. Cavaliers de la carte système La figure 6-1 présente l'emplacement des cavaliers de configuration sur la carte système.
Page 200: Connecteurs De La Carte Système
Connecteurs de la carte système Pour la description et l'emplacement des connecteurs de la carte système, voir la figure 6-1 et le tableau 6-2. Figure 6-1. Connecteurs de la carte système Cavaliers et connecteurs...
Page 201 Tableau 6-2. Connecteurs de la carte système Élément Connecteur Description CPU2 Processeur 2 iDRAC6 Enterprise Connecteur de la carte iDRAC6 Enterprise PWRD_EN Cavalier d'activation du mot de passe NVRAM_CLR Cavalier d'effacement NVRAM Logement de barrette de mémoire B1 (levier d'éjection blanc) Logement de barrette de mémoire B3 Logement de barrette de mémoire B2 (levier d'éjection blanc)
Page 202 Connecteur de carte de montage pour carte d'extension iDRAC6 Express connecteur de la carte iDRAC6 Express REMARQUE : pour obtenir le nom complet d'une abréviation ou connaître la signification d'un sigle utilisé dans ce tableau, reportez-vous au Glossaire à l'adresse : support.dell.com/manuals. Cavaliers et connecteurs...
Page 203: Connecteurs De La Carte De Fond De Panier Sas
Connecteurs de la carte de fond de panier SAS Figure 6-2. Connecteurs de la carte de fond de panier SAS connecteur du câble connecteur du câble de données (2) d'alimentation connecteur du disque dur (4) Cavaliers et connecteurs...
Page 204: Composants Et Bus Pcie Des Cartes De Montage Pour Cartes D'extension
Composants et bus PCIe des cartes de montage pour cartes d'extension Figure 6-3. Composants de la carte de montage pour cartes d'extension PCIe 1 connecteur du câble de données connecteur du câble d'alimentation SAS logement 2 : connecteur de carte logement1 : liaison PCIe - x16 du contrôleur de stockage intégré...
Page 205: Connecteurs De La Carte De Distribution De L'alimentation
Connecteurs de la carte de distribution de l'alimentation Figure 6-4. Connecteurs de la carte de distribution de l'alimentation connecteur du bloc connecteur du câble d'alimentation (2) d'alimentation de la carte système (3) alimentation du ventilateur connecteur de câble (2) Désactivation d'un mot de passe oublié Les fonctionnalités logicielles de protection du système comprennent un mot de passe système et un mot de passe de configuration, qui sont décrits à...
Page 206 1 Mettez le système et les périphériques qui y sont connectés hors tension, puis débranchez le système de la prise secteur. 2 Ouvrez le système. Voir «Ouverture et fermeture du système» à la page 102. 3 Placez le cavalier de mot de passe en position « désactivé » pour effacer le mot de passe.
Page 207: Obtention D'aide
Internet active, vous pouvez utiliser les coordonnées figurant sur votre preuve d'achat, votre bordereau de marchandises, votre facture ou encore sur le catalogue de produits Dell. Dell propose plusieurs options de maintenance et d'assistance technique en ligne et par téléphone.
Page 208 Obtention d'aide...
Page 209: Index
27 fonctionnalités, 14 fonctionnalités de l'écran LCD, 17 configuration, 96 installation, 161 retrait, 157 assistance contacter Dell, 207 câblage lecteur optique, 112 auto-test de démarrage (POST) accès aux fonctions cache du système, 13 bloc d'alimentation, 117 disque dur, 104...
Page 210 26 carte iDRAC installation de cartes installation, 134 d'extension, 119 port système, 24 installation de mémoire, 142 carte iDRAC6 contacter Dell, 207 installation, 132 contrôleur d'accès distant carte réseau Voir carte iDRAC. voyants, 26 coordonnées téléphoniques, 207 carte SD dépannage, 182-183...
Page 211 196 configuration du système utilisation des diagnostics écran principal, 72 en ligne, 193 utilisation des diagnostics intégrés du système, 193 diagnostics en ligne Dell fonctionnalités du panneau utilisation, 193 arrière, 24 diagnostics intégrés du système fonctionnalités du panneau utilisation, 193...
Page 212 garantie, 67 lecteur de bande dépannage, 185 Gestion intégrée du système, 95 lecteur de CD Gestionnaire d'amorçage UEFI dépannage, 184 accès, 88 écran des paramètres d'amorçage lecteur de CD/DVD UEFI, 90 Voir lecteur optique. écran des utilitaires système, 90 lecteur optique écran principal, 89 installation, 112 logements...
Page 213 mises à niveau programme de configuration du système (suite) processeur, 149 paramètres d'amorçage, 79 mot de passe paramètres de la mémoire, 75 configuration, 94 paramètres de processeur, 76 système, 91 paramètres SATA, 78 mot de passe du système, 91 touches, 70 mots de passe désactivation, 205 refroidissement du système...
Page 214 retrait (suite) disques durs (remplaçables ventilateur à chaud), 105 remplacement, 139 processeur, 149 ventilateurs dépannage, 179 vidéo connecteur du panneau sécurité, 171 arrière, 24 sécurité du système, 85, 92 connecteurs du panneau avant, 14 sécurité TPM, 85 dépannage, 172 système voyants fermeture, 103 alimentation, 14, 27...

Dell PowerEdge R415 Manuel Du Propriétaire

Liens rapides

Dépannage

Manuels Connexes pour Dell PowerEdge R415

Sommaire des Matières pour Dell PowerEdge R415

Table des Matières
