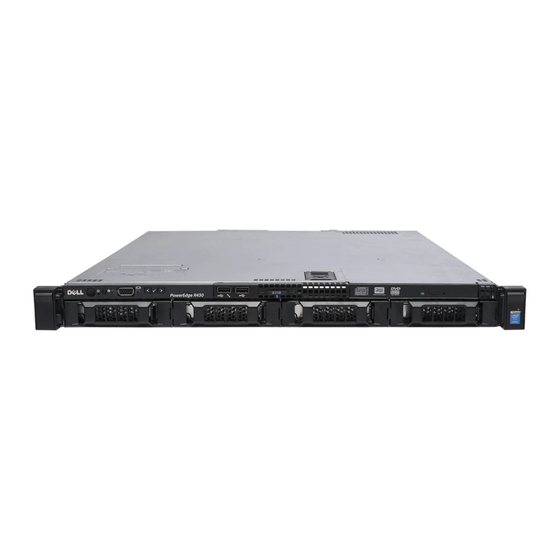

Dell PowerEdge R430
Manuel du propriétaire
Modèle réglementaire: E28S Series
Type réglementaire: E28S001
Novembre 2020
Rév. A07

Publicité

Table des Matières
loading

Manuels Connexes pour Dell PowerEdge R430

Sommaire des Matières pour Dell PowerEdge R430

  • Page 1 Dell PowerEdge R430 Manuel du propriétaire Modèle réglementaire: E28S Series Type réglementaire: E28S001 Novembre 2020 Rév. A07...

  • Page 2: Remarques, Précautions Et Avertissements

    © 2014 - 2020 Dell Inc. ou ses filiales. Tous droits réservés. Dell, EMC et les autres marques commerciales mentionnées sont des marques de Dell Inc. ou de ses filiales. Les autres marques peuvent être des marques commerciales de leurs propriétaires respectifs.

  • Page 3: Table Des Matières

    Table des matières Chapitre 1: Présentation du système Dell PowerEdge R430..............8 Configurations prises en charge pour le système PowerEdge R430................8 Panneau avant..................................9 Fonctions du panneau avant d'un système équipé de 4 disques durs de 3,5 pouces........... 10 Fonctions du panneau avant d'un système à 4 disques durs câblés de 3,5 pouces..........12 Fonctions du panneau avant d'un système équipé...
  • Page 4 Détails de la configuration système..........................45 BIOS du système................................45 Utilitaire de configuration iDRAC..........................71 Device Settings (Paramètres du périphérique)......................72 Dell Lifecycle Controller..............................72 Gestion des systèmes intégrés............................ 72 Boot Manager (Gestionnaire d’amorçage)........................73 Affichage du Gestionnaire d’amorçage........................73 Menu principal du Gestionnaire d’amorçage......................73 Amorçage PXE..................................74...
  • Page 5 Retrait d’un cache de disque dur 3,5 pouces......................96 Installation d’un cache de disque dur 3,5 pouces...................... 97 Retrait d’un support de disque dur câblé de 3,5 pouces..................97 Installation d’un support de disque dur câblé de 3,5 pouces................... 98 Retrait d’un support de disque dur remplaçable à...
  • Page 6 Quand utiliser les diagnostics intégrés du système....................175 Exécution des diagnostics intégrés du système à partir du Gestionnaire d’amorçage........175 Exécution des diagnostics intégrés du système à partir du Dell Lifecycle Controller..........176 Commandes du diagnostic du système........................176 Chapitre 8: Cavaliers et connecteurs..................... 177 Paramètres des cavaliers de la carte système........................177...
  • Page 7 Messages d'alerte................................ 193 Chapitre 10: Obtenir de l’aide......................194 Contacter Dell EMC................................194 Commentaires sur la documentation..........................194 Accès aux informations sur le système en utilisant le Quick Resource Locator (QRL)..........194 Quick Resource Locator pour le système PowerEdge R430................. 195 Table des matières...

  • Page 8: Chapitre 1: Présentation Du Système Dell Poweredge R430

    Présentation du système Dell PowerEdge R430 Les systèmes Dell PowerEdge R430 sont des serveurs rack 2U qui prennent en charge jusqu’à deux processeurs Intel Xeon E5-2600 v3 ou Xeon E5-2600 v4, jusqu’à 12 barrettes DIMM et dix disques durs ou disques SSD.

  • Page 9: Panneau Avant

    Figure 1. Configurations prises en charge pour le système PowerEdge R430 Panneau avant Le panneau avant permet d’accéder aux fonctions disponibles sur l’avant du serveur, par exemple, le bouton d’alimentation, le bouton NMI, le numéro d’identification du système, le bouton d’identification du système et les ports USB et VGA. Les voyants de diagnostic ou le panneau LCD se situent sur le panneau avant à...

  • Page 10: Fonctions Du Panneau Avant D'un Système Équipé De 4 Disques Durs De 3,5 Pouces

    REMARQUE : En cas de blocage du serveur durant l’exécution du POST (auto-test de démarrage), appuyez sur le bouton ID du système (pendant plus de cinq secondes) pour accéder au mode de progression du BIOS. Présentation du système Dell PowerEdge R430...
  • Page 11 Le port de gestion USB est compatible USB 2.0. Permet de USB iDRAC connecter des périphériques USB au système ou permet d'accéder aux fonctions d'iDRAC Direct. Pour plus d'informations, consultez l'Integrated Dell Remote Access Controller User’s Guide (Guide d'utilisation d'Integrated Dell Remote Access Controller) sur Dell.com/idracmanuals. Port USB Les ports USB sont à...

  • Page 12: Fonctions Du Panneau Avant D'un Système À 4 Disques Durs Câblés De 3,5 Pouces

    ID du système (pendant plus de cinq secondes) pour accéder au mode de progression du BIOS. REMARQUE : Pour réinitialiser l’iDRAC, s’il n’a pas été désactivé sur la page iDRAC Setup (Configuration de l’iDRAC) Présentation du système Dell PowerEdge R430...

  • Page 13: Présentation Du Système Dell Poweredge R430

    4. Port de gestion USB/port USB géré par l'iDRAC 5. Port USB 6. Lecteur optique 7. Boutons de menu de l’écran d’affichage LCD 8. Plaquette d’information 9. Écran LCD 10. Connecteur vidéo 11. Disques durs Présentation du système Dell PowerEdge R430...
  • Page 14 Le port de gestion USB est compatible USB 2.0. Permet de géré par l'iDRAC connecter des périphériques USB au système ou permet d'accéder aux fonctions d'iDRAC Direct. Pour plus d'informations, consultez l'Integrated Dell Remote Access Controller User’s Guide (Guide d'utilisation d'Integrated Dell Remote Access Controller) sur Dell.com/idracmanuals. Port USB Les ports USB sont à...

  • Page 15: Fonctions Du Panneau Avant D'un Système Équipé De 10 Disques Durs De 2,5 Pouces Ou Ssd

    Le port de gestion USB est compatible USB 2.0. Permet de USB iDRAC connecter des périphériques USB au système ou permet d'accéder aux fonctions d'iDRAC Direct. Pour plus d'informations, consultez l'Integrated Dell Remote Access Controller User’s Guide (Guide d'utilisation d'Integrated Dell Remote Access Controller) sur Dell.com/idracmanuals. Voyants de diagnostic Les voyants de diagnostic s’allument pour afficher la condition...

  • Page 16: Écran Lcd

    L’écran LCD de votre système fournit des informations d'système et des messages d’état et d’erreur indiquant si l'système fonctionne correctement ou si ellesystèmerequiert une intervention. Pour plus d’informations sur les messages d’erreur, voir le Dell Event and Error Messages Reference Guide (Guide de référence des messages d’événement et d’erreur Dell) sur Dell.com/ openmanagemanuals >OpenManage software.

  • Page 17: Affichage De L'écran D'accueil

    Sélectionnez l’icône Accueil. d. Dans l’écran d’accueil, appuyez sur le bouton Sélectionner pour accéder au menu principal. Références connexes Écran LCD Menu Setup (Configuration) Menu View (Affichage) Présentation du système Dell PowerEdge R430...

  • Page 18: Menu Setup (Configuration)

    Sélectionnez Simple pour afficher les messages d’erreur présentés sur l’écran LCD dans un format convivial et simplifié. Pour plus d’informations sur les messages d’erreur, voir le Dell Event and Error Messages Reference Guide (Guide de référence des messages d’événement et d’erreur Dell) disponible sur Dell.com/ openmanagemanuals >...

  • Page 19: Caractéristiques Du Panneau Arrière

    Le logement de carte mémoire SD vFlash offre des (en option) capacités de stockage local permanent à la demande et un environnement de déploiement personnalisé qui permet d’automatiser la configuration du système, des scripts et de l’imagerie. Présentation du système Dell PowerEdge R430...
  • Page 20 Pour plus d’informations sur les ports Ethernet Port Ethernet 4 pris en charge, reportez-vous à la section Spécifications techniques. Bloc d’alimentation (PSU1 et Jusqu’à deux blocs d’alimentation en CA redondants de PSU2) 550 W. Présentation du système Dell PowerEdge R430...

  • Page 21: Fonctions Du Panneau Arrière Pour Bloc D'alimentation Câblé

    Pour plus d’informations, voir la section Caractéristiques techniques. Port Ethernet 2 Utilisez le port Ethernet pour connecter des réseaux LAN au système. Pour plus d’informations sur les ports Ethernet pris en charge, reportez-vous à la section Spécifications techniques. Présentation du système Dell PowerEdge R430...

  • Page 22: Voyants De Diagnostic

    Voyants de diagnostic du panneau avant REMARQUE : Aucun voyant de diagnostic n’est allumé lorsque l’système est hors tension. Pour démarrer l’système, branchez-la à une source d’alimentation active et appuyez sur le bouton d’alimentation. Présentation du système Dell PowerEdge R430...

  • Page 23: Action Corrective

    Pour ● Lorsque l’système est sous plus d’informations sur les messages d’erreur, voir le tension. Dell Event and Error Messages Reference Guide (Guide ● Lorsque l’système est en mode de référence des messages d’événement et d’erreur veille.
  • Page 24 Disque en panne Clignote en vert lentement Reconstruction du disque Vert fixe Disque en ligne Reconstruction interrompue Il clignote en vert pendant trois secondes, en orange pendant trois secondes, puis s'éteint au bout de six secondes Présentation du système Dell PowerEdge R430...

  • Page 25: Codes Des Voyants Du Ssd Usata

    La carte NIC du panneau arrière est équipée d’un voyant qui fournit des informations sur l’activité du réseau et l’état de la liaison. Le voyant LED d’activité indique si la carte NIC est connectée ou non. Le voyant LED de liaison indique la vitesse du réseau de connexion. Présentation du système Dell PowerEdge R430...

  • Page 26: Codes Des Voyants Du Module Sd Interne Double

    Lorsque l’option Redundancy (Redondance) est définie sur Mirror Mode (Mode Miroir) dans l’écran Integrated Devices (Périphériques intégrés), l’information est répliquée d’une carte SD à l’autre. ● Fonctionnement à carte unique : le fonctionnement à carte unique est pris en charge mais sans redondance. Présentation du système Dell PowerEdge R430...

  • Page 27: Codes Du Voyant Led Idrac Direct

    Le voyant iDRAC Direct s’allume pour indiquer que le port est connecté et utilisé en tant que partie intégrante du sous-système de l’iDRAC. REMARQUE : Le voyant iDRAC Direct ne s’allume pas lorsque le port USB est utilisé en mode USB. Présentation du système Dell PowerEdge R430...

  • Page 28: Comportement Du Voyant Led Idrac Direct

    Indique que l’ordinateur portable est déconnecté. Codes du voyant du bloc d'alimentation redondant Chaque bloc d’alimentation CA est équipé d’une poignée translucide éclairée qui indique si l’alimentation est présente ou si une erreur d’alimentation s’est produite. Présentation du système Dell PowerEdge R430...
  • Page 29 Dans ce cas, il vous faudra revenir à la version précédente du micrologiciel du bloc d’alimentation à l’aide du Dell Lifecycle Controller. Pour plus d’informations, consultez le Dell Lifecycle Controller User’s Guide (Guide d’utilisation du Dell Lifecycle Controller) disponible à...

  • Page 30: Codes Des Voyants Du Bloc D'alimentation Câblé Non Redondant

    à l'avant du système accessible en tirant la languette sur la plaquette d'informations. Les informations peuvent également se trouver sur une étiquette autocollante située sur le châssis du système. Dell utilise ces informations pour diriger les appels d'assistance vers le technicien pertinent.

  • Page 31: Chapitre 2: Ressources De Documentation

    Pour afficher le document qui est répertoriée dans le tableau des ressources de documentation : ● Sur le site de support Dell EMC : 1. Dans le tableau, cliquez sur le lien de documentation qui est fourni dans la colonne Location (Emplacement).
  • Page 32 Gestion de votre Pour plus d’informations sur le logiciel www.dell.com/poweredgemanuals système de gestion des systèmes fourni par Dell, voir le manuel « Dell OpenManage Systems Management Overview » (Guide de présentation de la gestion des systèmes Dell OpenManage). Pour des informations sur la www.dell.com/openmanagemanuals...
  • Page 33 Travailler avec les contrôleurs RAID Pour plus d’informations sur la www.dell.com/ Dell PowerEdge connaissance des fonctionnalités des storagecontrollermanuals contrôleurs RAID Dell PowerEdge (PERC), les contrôleurs RAID logiciels ou la carte BOSS et le déploiement des cartes, reportez-vous à la documentation du contrôleur de stockage.

  • Page 34: Chapitre 3: Caractéristiques Techniques

    Spécifications de la mémoire • Caractéristiques du lecteur • Spécifications des ports et connecteurs • Spécifications vidéo • Spécifications environnementales Dimensions du châssis Cette section décrit les dimensions physiques du système. Figure 16. Dimensions du châssis du système PowerEdge R430 Caractéristiques techniques...

  • Page 35: Poids Du Châssis

    PowerEdge R430 19,9 kg (43,87 livres) Spécifications du processeur Le système PowerEdge R430 prend en charge jusqu'à deux processeurs de la gamme de produits Intel Xeon E5-2600 v3 ou Intel Xeon E5-2600 v4. Spécifications des blocs d'alimentation (PSU) Le système PowerEdge R430 prend en charge jusqu'à deux unités de blocs d'alimentation redondantes en CA (PSU) et un bloc d'alimentation CA unique câblé.

  • Page 36: Spécifications De La Mémoire

    Disques durs Le système PowerEdge R430 prend en charge les disques SSD (Solid State Drive) et les disques durs SAS, SATA, et Nearline SAS. Tableau 23. Options de disque dur et de disque SSD prises en charge pour le système PowerEdge R430 Système équipé...

  • Page 37: Spécifications Des Ports Et Connecteurs

    9 broches, (Data Terminal Equipment - DTE), conforme aux normes 16550. Ports VGA Le port VGA (Video Graphic Array) permet de connecter le système à un écran VGA. Le système PowerEdge R430 prend en charge deux ports VGA de 15 broches sur les panneaux avant et arrière.

  • Page 38: Spécifications Environnementales

    1440 x 900 8, 16, 32 Spécifications environnementales REMARQUE : Pour en savoir plus sur les mesures environnementales liées à différentes configurations particulières, rendez-vous sur Dell.com/environmental_datasheets. Tableau 26. Spécifications de température Température Caractéristiques Stockage De −40 °C à 65 °C (de −40 °F à 149 °F) En fonctionnement continu (pour une altitude de moins de De 10 °C à...

  • Page 39: Caractéristiques De La Contamination Gazeuse Et Particulaire

    Tableau 31. Spécifications de déclassement de température en fonctionnement Déclassement de la température en fonctionnement Caractéristiques Jusqu’à 35 °C (95 °F) La température maximale est réduite de 1 °C/300 m (1 °F/547 pieds) au-delà de 950 m (3117 pieds). 35 °C à 40 °C (95 °F à 104 °F) La température maximale est réduite de 1 °C/175 m (1 °F/319 pieds) au- delà...

  • Page 40: Fonctionnement Dans La Plage De Température Étendue

    ● Les blocs d'alimentation non redondants ne sont pas pris en charge. ● Les cartes de périphériques non qualifiées par Dell et/ou les cartes de périphériques ne sont pas prises en charge. ● L'altitude maximale pour la température de fonctionnement doit être de 3 050 m (10 000 pieds).

  • Page 41: Chapitre 4: Installation Et Configuration Initiales Du Système

    L'iDRAC (Integrated Dell Remote Access Controller) est conçu pour améliorer la productivité des administrateurs de l'système et la disponibilité générale des systèmes Dell EMC. L'iDRAC signale aux administrateurs les incidents de l'système, les aide à gérer l'système à distance et réduit le besoin d'accéder physiquement à l'système.

  • Page 42: Options D'installation Du Système D'exploitation

    Vous devez disposer des références de l'iDRAC pour vous connecter à l'iDRAC. Pour plus d'informations sur l'ouverture d'une session sur iDRAC et sur les licences iDRAC, consultez le Guide d'utilisation d'Integrated Dell Remote Access Controller (Integrated Dell Remote Access Controller User's Guide) à l'adresse Dell.com/idracmanuals.

  • Page 43: Téléchargement Des Pilotes Et Du Micrologiciel

    Téléchargement des pilotes et du micrologiciel Dell EMC vous recommande de télécharger et d’installer la dernière version du BIOS, des pilotes et du micrologiciel de gestion des systèmes sur votre système. Prérequis Assurez-vous d'effacer la mémoire cache du navigateur Web avant de télécharger les pilotes et le micrologiciel.

  • Page 44: Chapitre 5: Applications De Gestion Présystème D'exploitation

    Votre système comporte les options suivantes pour gérer le système de pré-exploitation : ● Configuration du système ● Boot Manager (Gestionnaire d’amorçage) ● Dell Lifecycle Controller ● Preboot Execution Environment (Environnement d’exécution de préamorçage, PXE) Concepts associés Configuration du système Boot Manager (Gestionnaire d’amorçage)

  • Page 45: Affichage De La Configuration Du Système

    UEFI (Unified Extensible Firmware Interface) Vous pouvez activer ou désactiver de nombreux paramètres iDRAC à l’aide de l’utilitaire de configuration iDRAC. Pour plus d’informations sur cet utilitaire, consultez le guide d’utilisation d’iDRAC intitulé Integrated Dell Remote Access Controller User’s Guide sur Dell.com/idracmanuals.

  • Page 46: Détails Des Paramètres Du Bios Du Système

    Paramètres SATA Integrated Devices (Périphériques intégrés) Serial Communication (Communications série) Paramètres du profil du système Paramètres divers Utilitaire de configuration iDRAC Device Settings (Paramètres du périphérique) Tâches associées Affichage du BIOS du système Affichage du BIOS du système Pour afficher l’écran System BIOS (BIOS du système), procédez comme suit : Étapes 1.

  • Page 47: Boot Settings (Paramètres De Démarrage)

    Option Description Paramètres du Spécifie les options permettant de modifier les paramètres de gestion de l’alimentation du processeur, la profil du système fréquence de la mémoire, etc. Sécurité des Permet d’afficher les options permettant de configurer les paramètres de sécurité du système tels que le mot de systèmes passe du système, le mot de passe de la configuration et la sécurité...

  • Page 48: Détails Des Paramètres D'amorçage

    Détails des paramètres d'amorçage À propos de cette tâche Le détail de l’écran Boot Settings (Paramètres d’amorçage) est le suivant : Option Description Boot Mode (Mode Permet de définir le mode d’amorçage de l'système. d'amorçage) PRÉCAUTION : Le changement du mode de démarrage peut empêcher le démarrage de l'système si le système d'exploitation n'a pas été...

  • Page 49: Modification De La Séquence D'amorçage

    DOS et 32 bits ne prennent pas en charge l'UEFI et ne peuvent être installés qu'à partir du mode d'amorçage BIOS. ● pour obtenir les dernières informations sur les systèmes d’exploitation pris en charge, rendez-vous sur le site Dell.com/ossupport.

  • Page 50: Affichage Des Paramètres Réseau

    Références connexes Informations détaillées de l’écran Network Settings (Paramètres réseau) Détail des paramètres iSCSI UEFI BIOS du système Tâches associées Affichage des paramètres réseau Affichage des paramètres iSCSI UEFI Affichage des paramètres réseau Pour afficher l'écran Network Settings (Paramètres du réseau), effectuez les étapes suivantes : Étapes 1.

  • Page 51: System Security (Sécurité Du Système)

    Références connexes Détail des paramètres iSCSI UEFI Paramètres iSCSI UEFI Tâches associées Affichage des paramètres iSCSI UEFI Affichage des paramètres iSCSI UEFI Pour afficher l'écran UEFI iSCSI Settings (Paramètres iSCSI UEFI), effectuez les étapes suivantes : Étapes 1. Allumez ou redémarrez l'système. 2.
  • Page 52 Affichage de la Sécurité du système Pour afficher l’écran System Security (Sécurité du système), procédez comme suit : Étapes 1. Allumez ou redémarrez l’système. 2. Appuyez sur F2 dès que vous voyez le message suivant : F2 = System Setup REMARQUE : Si le système d’exploitation commence à...

  • Page 53: Paramètres De La Stratégie Personnalisée D'amorçage Sécurisé

    Option Description module TPM) doit être activée avec les mesures de pré-amorçage. Par défaut, cette option est définie sur Désactivé. Bouton Vous permet d’activer ou de désactiver le bouton d’alimentation sur l’avant du système. Par défaut, cette option d’alimentation est définie sur Activé. Bouton NMI Vous permet d’activer ou de désactiver le bouton NMI situé...

  • Page 54: Création D'un Mot De Passe D'système Et De Configuration

    4. Sur l'écran System BIOS (BIOS du système), cliquez sur System Security (Sécurité du système). 5. Dans l'écran System Security (Sécurité du système), cliquez sur Secure Boot Custom Policy Settings (Paramètres de la stratégie personnalisée d'amorçage sécurisé). Détails de l’écran Secure Boot Custom Policy Settings (Paramètres de la stratégie personnalisée d’amorçage sécurisé) Le détail de l’écran Secure Boot Custom Policy Settings (Paramètres de la stratégie personnalisée d’amorçage sécurisé) est le suivant : Option...

  • Page 55: Utilisation Du Mot De Passe De Votre Système Pour Sécuriser Votre Système

    Références connexes System Security (Sécurité du système) Utilisation du mot de passe de votre système pour sécuriser votre système À propos de cette tâche Si vous avez attribué un mot de passe de configuration, l'système l'accepte également en tant que mot de passe d'système alternatif. Étapes 1.

  • Page 56: Utilisation Avec Un Mot De Passe De Configuration Activé

    Utilisation avec un mot de passe de configuration activé Si l’option Configuration du mot de passe est définie sur Activé, saisissez le mot de passe de configuration correct avant de modifier les options de configuration du système. Si vous ne saisissez pas le mot de passe correct au bout de trois tentatives, le système affiche le message suivant : Invalid Password! Number of unsuccessful password attempts: <x>...

  • Page 57: Détails Des Informations Sur Le Système

    Détails des informations sur le système À propos de cette tâche Les informations détaillées de l’écran Informations sur le système sont les suivantes : Option Description Nom de modèle du Spécifie le nom du modèle de l'système. système Version du BIOS Spécifie la version du BIOS installée sur l'système.

  • Page 58: Détails Des Paramètres De La Mémoire

    Mode (Mode Réserve), Spare with Advanced ECC Mode (Mode Réserve avec fonctions ECC avancées), Dell de la mémoire) Fault Resilient Mode (Mode de résistance aux pannes Dell) et Dell NUMA Fault Resilient Mode (Mode de résistance aux pannes). Par défaut, l’option est définie sur Multi Rank Spare Mode (Mode Disque auxiliaire à...

  • Page 59: Processor Settings (Paramètres Du Processeur)

    Références connexes Paramètres de mémoire Tâches associées Affichage des paramètres de mémoire Processor Settings (Paramètres du processeur) L’écran Processor Settings (Paramètres du processeur) permet d’afficher les paramètres du processeur et d’exécuter des fonctions spécifiques telles que l’activation de la technologie de virtualisation, la prérécupération matérielle et la mise en état d’inactivité du processeur logique.
  • Page 60 Cette option est disponible uniquement sur certaines SKU des processeurs. Mode X2Apic Permet d’activer ou de désactiver le mode Intel X2Apic. Dell Controlled Contrôle la technologie Turbo. Activez cette option uniquement lorsque le Profil du système est défini sur Turbo Performance.

  • Page 61: Paramètres Sata

    Option Description Option Description Cache de niveau 3 Spécifie la taille de la mémoire cache L3. Nombre de cœurs Spécifie le nombre de cœurs par processeur. Références connexes Processor Settings (Paramètres du processeur) Tâches associées Affichage des paramètres du processeur Paramètres SATA L’écran Paramètres SATA permet d’afficher les paramètres des périphériques SATA et d’activer l’option RAID sur votre système.
  • Page 62 Option Description Embedded SATA Permet de définir l'option Embedded SATA (SATA intégré) sur les modes Off (Désactivé), ATA AHCI ou RAID. (SATA intégré) Par défaut, l'option est réglée sur AHCI. Security Freeze Envoie la commande Security Freeze Lock (Gel du verrouillage de sécurité) aux lecteurs SATA intégrés au cours Lock (Gel du de l'auto-test de démarrage (POST).
  • Page 63 Option Description Option Description Drive Type (Type Spécifie le type du lecteur connecté au port SATA. de lecteur) Capacity Spécifie la capacité totale du disque dur. Ce champ n’est pas défini pour les périphériques (Capacité) médias amovibles, tels que les lecteurs optiques. Port E Permet de définir le type de périphérique sélectionné.

  • Page 64: Integrated Devices (Périphériques Intégrés)

    Option Description Option Description Capacity Spécifie la capacité totale du disque dur. Ce champ n’est pas défini pour les périphériques (Capacité) médias amovibles, tels que les lecteurs optiques. Port I Permet de définir le type de périphérique sélectionné. Pour Embedded SATA settings (Paramètres SATA intégrés) en mode ATA , définissez ce champ sur Auto pour activer la prise en charge du BIOS.

  • Page 65: Détails Des Périphériques Intégrés

    Étapes 1. Allumez ou redémarrez l’système. 2. Appuyez sur F2 dès que vous voyez le message suivant : F2 = System Setup REMARQUE : Si le système d’exploitation commence à se charger alors que vous n’avez pas encore appuyé sur F2, attendez que l’système finisse de démarrer, redémarrez-lasystèmeet réessayez.

  • Page 66: Serial Communication (Communications Série)

    Option Description (Contrôleur vidéo intégré) Current State Indique l’état actuel du contrôleur vidéo intégré. L’option Current State of Embedded Video Controller (État of Embedded actuel du contrôleur vidéo intégré) est un champ en lecture seule. Si le contrôleur vidéo intégré est le seul Video Controller moyen d'affichage dans le système (c'est-à-dire, aucune carte graphique supplémentaire n'est installée), alors le (État actuel du...
  • Page 67 2. Appuyez sur F2 dès que vous voyez le message suivant : F2 = System Setup REMARQUE : Si le système d’exploitation commence à se charger alors que vous n’avez pas encore appuyé sur F2, attendez que l'système finisse de démarrer, redémarrez-lasystèmeet réessayez. 3.

  • Page 68: Détails Des Paramètres Du Profil Du Système

    Option Description Redirection de Permet d’activer ou de désactiver la redirection de la console du BIOS lorsque le système d’exploitation est console après chargé. Par défaut, l’option est réglée sur Activé. démarrage Références connexes Serial Communication (Communications série) Tâches associées Affichage des communications série Paramètres du profil du système L’écran Paramètres du profil du système permet d’activer des paramètres de performances de l'système spécifiques tels que la gestion...
  • Page 69 Custom (Personnalisé). Par défaut, l’option est réglée sur Performance Per Watt Optimized (DAPC) (Performance par watt optimisée (DAPC). DAPC correspond à Dell Active Power Controller. REMARQUE : Tous les paramètres dans l’écran du profil système sont uniquement disponibles lorsque le profil du système est défini sur Custom (Personnalisé).

  • Page 70: Détails Des Paramètres Divers

    Références connexes Paramètres du profil du système Tâches associées Affichage des System Profile Settings (Paramètres du profil du système) Paramètres divers L’écran Miscellaneous Settings (Paramètres divers) permet d’exécuter des fonctions spécifiques comme la mise à jour du numéro d’inventaire et la modification de la date et de l’heure de l’système. Références connexes BIOS du système Tâches associées...

  • Page 71: Utilitaire De Configuration Idrac

    L’accès à certaines fonctions de l’utilitaire Paramètres iDRAC exige une mise à niveau vers la licence iDRAC Enterprise. Pour plus d’informations sur l’utilisation d’iDRAC, voir Dell Integrated Dell Remote Access Controller User’s Guide (Guide d’utilisation d’Integrated Dell Remote Access Controller) à l’adresse : Dell.com/idracmanuals.

  • Page 72: Device Settings (Paramètres Du Périphérique)

    Gestion des systèmes intégrés Gestion des systèmes intégrés Dell Lifecycle Controller offre une gestion avancée des systèmes intégrés tout au long du cycle de vie de l’système. Lifecycle Controller peut être démarré pendant la séquence d’amorçage et peut fonctionner indépendamment du système d’exploitation.

  • Page 73: Boot Manager (Gestionnaire D'amorçage)

    Certaines configurations de plateforme peuvent ne pas prendre en charge l’ensemble des fonctionnalités du Lifecycle Controller. Pour plus d’informations sur la configuration du Dell Lifecycle Controller, la configuration du matériel et du micrologiciel et le déploiement du système d’exploitation, voir la documentation relative au Lifecycle Controller sur Dell.com/idracmanuals.

  • Page 74: Menu D'amorçage Unique

    Élément de Description menu Launch Lifecycle Permet de quitter le gestionnaire d’amorçage et appelle le programme Lifecycle Controller. Controller System Utilities Vous permet de lancer le menu des utilitaires du système, tels que les diagnostics du système et le shell UEFI. (Utilitaires du système) Références connexes...

  • Page 75: Chapitre 6: Installation Et Retrait Des Composants Du Système

    Tout dommage provoqué par une réparation non autorisée par Dell est exclu de votre garantie. Consultez et respectez les consignes de sécurité fournies avec votre produit.

  • Page 76: Avant Une Intervention À L'intérieur De L'système

    2. Débranchez la prise secteur de l'système et déconnectez les périphériques. 3. Retirez le cadre avant s'il est installé. 4. Le cas échéant, retirez l'système du rack. Pour plus d'informations, veuillez consulter la disposition d'installation dans un rack sur Dell.com/poweredgemanuals. 5. Retirez le capot de l'système. Références connexes Consignes de sécurité...

  • Page 77: Cadre Avant (En Option)

    Cette clé n’est nécessaire que si votre système comporte un cadre. ● Tournevis Phillips n° 1 ● Tournevis cruciforme Phillips n° 2 ● pointe en plastique ● bracelet antistatique Cadre avant (en option) Le cadre avant est relié au côté avant de l’système et permet d’éviter les accidents lorsque vous retirez le disque dur ou lorsque vous appuyez sur le bouton d’alimentation ou de réinitialisation.

  • Page 78: Capot Du Système

    4. Verrouillez le panneau à l’aide de la clé. Figure 18. Installation du panneau avant (en option) a. verrou du panneau b. panneau avant Capot du système Le capot du système protège les composants à l’intérieur du système et contribue à la ventilation à l’intérieur du système. Le retrait du capot du système active le commutateur d’intrusion.

  • Page 79: Étapes Suivantes

    Figure 19. Retrait du capot du système a. capot du système b. loquet c. Verrou du loquet de dégagement Étapes suivantes 1. Installez le capot du système. Références connexes Consignes de sécurité Tâches associées Retrait du cadre avant en option. Installation du capot du système Installation du capot du système Étapes...

  • Page 80: À L'intérieur Du Système

    Tout dommage provoqué par une réparation non autorisée par Dell est exclu de votre garantie. Consultez et respectez les consignes de sécurité fournies avec votre produit.
  • Page 81 Figure 21. Intérieur du système - avec un bloc d'alimentation câblé 1. panneau de configuration 2. loquet d'acheminement de câbles 3. bloc d’alimentation 4. carte de montage de carte d'extension (2) 5. support de barrette de mémoire (B3, B4) 6. processeur 2 7.
  • Page 82 Figure 22. Intérieur du système - avec des blocs d’alimentation redondants 1. panneau de configuration 2. fond de panier de disque dur/SSD 3. loquet d'acheminement de câbles 4. Carte intermédiaire 5. blocs d'alimentation (2) 6. carte de montage pour carte d’extension PCIe (en option) 7.

  • Page 83: Carénage De Refroidissement

    Carénage de refroidissement Le carénage de refroidissement dirige le flux d’air de manière aérodynamique à travers l’ensemble de l’système. Le flux d’air traverse toutes les parties critiques de l’système, où le vide attire l’air sur l’ensemble de la surface du dissipateur de chaleur, améliorant ainsi le refroidissement.

  • Page 84: Installation Du Carénage De Refroidissement

    Installation du carénage de refroidissement Prérequis 1. Le cas échéant, faites passer les câbles à l’intérieur de l’système, le long de la paroi du châssis, et fixez-les à l’aide du support de fixation de câble. Étapes 1. Alignez les pattes situées sur le carénage de refroidissement sur les fentes de fixation du châssis. a.
  • Page 85 ● Profil système sélectionné (par exemple, Performance optimisée, Personnalisé ou Configuration dense optimisée) ● Fréquence DIMM maximale des processeurs prise en charge Le système comporte 12 sockets de mémoire, répartis dans quatre jeux : deux jeux de quatre sockets et deux jeux de deux sockets chacun.

  • Page 86: Consignes Générales Pour L'installation Des Barrettes De Mémoire

    Canal 2 : supports de barrettes de mémoire B3 Canal 3 : supports de barrettes de mémoire B4 Le tableau suivant présente les installations de mémoire et les fréquences de fonctionnement pour les configurations prises en charge. Tableau 37. Configurations prises en charge Type de Barrettes DIMM Tension...

  • Page 87: Mode Optimisation De La Mémoire (Canal Indépendant)

    ● Les barrettes DIMM installées dans les sockets de mémoire avec les leviers de dégagement blancs doivent être identiques et les mêmes règles s’appliquent pour les sockets avec des leviers de dégagement noirs. Cela assure que les barrettes DIMM identiques sont installées par paires identiques, par exemple, A1 avec A2, A3 avec A4, A5 avec A6, etc.
  • Page 88 Tableau 39. Configurations de mémoire : un processeur Capacité du Taille des Nombre de Rangée, organisation Remplissage des logements de système (en barrettes de barrettes de et fréquence des barrettes de mémoire DIMM mémoire mémoire barrettes de mémoire DIMM (en DIMM DIMM 1R, x8, 2400 MT/s,...
  • Page 89 Tableau 39. Configurations de mémoire : un processeur (suite) Capacité du Taille des Nombre de Rangée, organisation Remplissage des logements de système (en barrettes de barrettes de et fréquence des barrettes de mémoire DIMM mémoire mémoire barrettes de mémoire DIMM (en DIMM DIMM 1R, x8, 1866 MT/s...
  • Page 90 Tableau 40. Configurations de mémoire : deux processeurs Capacité du Taille des Nombre de Rangée, organisation Remplissage des logements de système (en barrettes de barrettes de et fréquence des barrettes de mémoire DIMM mémoire mémoire barrettes de mémoire DIMM (en Go) DIMM DIMM A1, B1...
  • Page 91 Tableau 40. Configurations de mémoire : deux processeurs (suite) Capacité du Taille des Nombre de Rangée, organisation Remplissage des logements de système (en barrettes de barrettes de et fréquence des barrettes de mémoire DIMM mémoire mémoire barrettes de mémoire DIMM (en Go) DIMM DIMM 2R, x8, 1866 MT/s...

  • Page 92: Retrait De Barrettes De Mémoire

    Retrait de barrettes de mémoire Prérequis 1. Retirez le carénage de refroidissement. REMARQUE : Les barrettes de mémoire restent chaudes un certain temps après la mise hors tension du système. Laissez-les refroidir avant de les manipuler. Manipulez les barrettes par les bords de la carte et évitez de toucher leurs composants. PRÉCAUTION : Pour garantir le refroidissement correct de l’système, il est nécessaire d’installer des barrettes de mémoire dans chaque logement de mémoire inoccupé.

  • Page 93: Installation De Barrettes De Mémoire

    Installation du carénage de refroidissement Après une intervention à l’intérieur de l’système Installation de barrettes de mémoire Étapes 1. Localisez le support de barrette de mémoire approprié. 2. Appuyez sur les dispositifs d’éjection du support de la barrette de mémoire, puis écartez-les pour pouvoir insérer la barrette de mémoire dans le support.

  • Page 94: Disques Durs

    Tout dommage provoqué par une réparation non autorisée par Dell est exclu de votre garantie. Consultez et respectez les consignes de sécurité fournies avec votre produit.

  • Page 95: Étapes Suivantes

    Figure 28. Retrait d’un cache de disque dur de 2,5 pouces a. cache de disque dur b. bouton de dégagement Étapes suivantes Le cas échéant, installez le cadre avant. Références connexes Consignes de sécurité Tâches associées Retrait du cadre avant en option. Installation du panneau avant (en option) Installation d’un cache de disque dur de 2,5 pouces Prérequis...

  • Page 96: Retrait D'un Cache De Disque Dur 3,5 Pouces

    Tout dommage causé par une réparation non autorisée par Dell est exclu de votre garantie. Consultez et respectez les consignes de sécurité fournies avec votre produit.

  • Page 97: Installation D'un Cache De Disque Dur 3,5 Pouces

    Tout dommage provoqué par une réparation non autorisée par Dell est exclu de votre garantie. Consultez et respectez les consignes de sécurité fournies avec votre produit.

  • Page 98: Installation D'un Support De Disque Dur Câblé De 3,5 Pouces

    Tout dommage provoqué par une réparation non autorisée par Dell est exclu de votre garantie. Consultez et respectez les consignes de sécurité fournies avec votre produit.
  • Page 99 Étapes 1. Appuyez sur la patte de dégagement située sur le support de disque dur, puis faites glisser le support hors du système. 2. Installez le disque dur dans son support. a. Fixez le disque dur en place avec des vis. 3.

  • Page 100: Retrait D'un Support De Disque Dur Remplaçable À Chaud

    Retrait d’un support de disque dur remplaçable à chaud Prérequis 1. Retirez le cadre avant s'il est installé. 2. Utilisez le logiciel de gestion pour préparer le disque dur en vue de son retrait. Pour plus d'informations, reportez-vous à la documentation du contrôleur de stockage.

  • Page 101: Installation D'un Support De Disque Dur Remplaçable À Chaud

    Installation d’un support de disque dur remplaçable à chaud Prérequis PRÉCAUTION : Utilisez uniquement des disques durs ayant été testés et homologués pour une utilisation avec le fond de panier de disque dur. PRÉCAUTION : Lors de l'installation d'un disque dur, assurez-vous que les lecteurs adjacents sont pleinement installés. Si vous essayez d'insérer un support de disque dur et de verrouiller sa poignée en regard d'un support partiellement installé, vous risquez d'endommager le ressort du carénage du support partiellement installé...

  • Page 102: Remplaçable À Chaud De 3,5 Pouces

    Tout dommage causé par une réparation non autorisée par Dell est exclu de votre garantie. Consultez et respectez les consignes de sécurité livrées avec votre produit.

  • Page 103: Installation D'un Adaptateur De Disque Dur De 3,5 Pouces Dans Un Support De Disque Dur Remplaçable À Chaud

    Tout dommage provoqué par une réparation non autorisée par Dell est exclu de votre garantie. Consultez et respectez les consignes de sécurité fournies avec votre produit.

  • Page 104: Retrait D'un Disque Dur 2,5 Pouces Depuis Un Adaptateur De Disque Dur 3,5 Pouces

    Tout dommage causé par une réparation non autorisée par Dell est exclu de votre garantie. Consultez et respectez les consignes de sécurité fournies avec votre produit.

  • Page 105: Installation D'un Disque Dur 2,5 Pouces Dans Un Adaptateur De Disque Dur 3,5 Pouces

    Tout dommage provoqué par une réparation non autorisée par Dell est exclu de votre garantie. Consultez et respectez les consignes de sécurité fournies avec votre produit.

  • Page 106: Retrait D'un Disque Dur Ou D'un Disque Ssd D'un Support De Disque Dur

    Retrait d’un disque dur ou d’un disque SSD d’un support de disque Prérequis 1. Retirez le support de disque dur échangeable à chaud de l’système. Étapes 1. Retirez les vis des rails coulissants du support de disque dur. 2. Soulevez le disque dur et retirez-le de son support. Figure 40.

  • Page 107: Lecteur Optique (En Option)

    Tout dommage provoqué par une réparation non autorisée par Dell est exclu de votre garantie. Consultez et respectez les consignes de sécurité fournies avec votre produit.

  • Page 108: Installation Du Lecteur Optique Ultra-Plat Optionnel

    Tout dommage provoqué par une réparation non autorisée par Dell est exclu de votre garantie. Consultez et respectez les consignes de sécurité fournies avec votre produit.

  • Page 109: Retrait Du Lecteur Optique Classique

    Tout dommage provoqué par une réparation non autorisée par Dell est exclu de votre garantie. Consultez et respectez les consignes de sécurité fournies avec votre produit.
  • Page 110 Étapes 1. Débranchez le câble d'alimentation et le câble de données de l'arrière du lecteur optique. Notez l’acheminement du câble d’alimentation et de données dans le châssis lorsque vous les retirez de la carte système et du lecteur. Vous devrez ensuite reproduire la même disposition pour empêcher qu’ils ne soient pincés ou coincés. 2.

  • Page 111: Installation Du Lecteur Optique Classique

    Tout dommage provoqué par une réparation non autorisée par Dell est exclu de votre garantie. Consultez et respectez les consignes de sécurité fournies avec votre produit.

  • Page 112: Ventilateurs De Refroidissement

    Étapes suivantes Suivez la procédure décrite dans la section Après une intervention à l’intérieur du système. Références connexes Consignes de sécurité Tâches associées Avant une intervention à l'intérieur de l'système Après une intervention à l’intérieur de l’système Ventilateurs de refroidissement Votre système prend en charge les éléments suivants : ●...

  • Page 113: Installation D'un Ventilateur De Refroidissement

    Figure 46. Retrait d’un ventilateur de refroidissement a. Ventilateur b. connecteur d'alimentation c. support des ventilateurs Étapes suivantes 1. Installez le ventilateur de refroidissement. Références connexes Consignes de sécurité Tâches associées Avant une intervention à l'intérieur de l'système Retrait du carénage de refroidissement Installation d’un ventilateur de refroidissement Installation du carénage de refroidissement Après une intervention à...
  • Page 114 Figure 47. Installation d’un ventilateur de refroidissement a. Ventilateur b. connecteur d'alimentation c. support des ventilateurs Figure 48. Installation d’un ventilateur de refroidissement Étapes suivantes 1. Installez le carénage de refroidissement. 2. Suivez la procédure décrite dans la section Après une intervention à l’intérieur du système. Installation et retrait des composants du système...

  • Page 115: Clé De Mémoire Usb Interne (En Option)

    Références connexes Consignes de sécurité Tâches associées Avant une intervention à l'intérieur de l'système Retrait du carénage de refroidissement Installation du carénage de refroidissement Après une intervention à l’intérieur de l’système Clé de mémoire USB interne (en option) Une clé USB en option installée à l'intérieur du système peut servir de périphérique d'amorçage, de clé de sécurité ou de périphérique de stockage de masse.

  • Page 116: Cartes D'extension Et Carte De Montage Pour Cartes D'extension

    Consignes d’installation des cartes d’extension Le système prend en charge des cartes de 1e, 2e et 3e générations. Le tableau suivant fournit les configurations de la carte de montage des systèmes Dell R430 : REMARQUE : Pleine hauteur : 312 mm, demi-hauteur : 175,26 mm, mi-hauteur : 119,91 mm.
  • Page 117 Tableau 41. Logements de carte d’extension disponibles sur la carte de montage pour carte d’extension (suite) Logement PCIe sur la carte de Processeu Largeur de Largeur du Hauteur Longueur montage pour carte d’extension liaison logement Carte de Demi-hauteur Mi-longueur PCIE_G3_x16 / montage Carte de montage droite :...

  • Page 118: Retrait De La Carte De Montage Pour Carte D'extension

    Tableau 43. Ordre d'installation des cartes d'extension (configuration pleine hauteur + mi-hauteur) (suite) Priorité de la carte Type de carte Priorité du logement Maximum autorisé Cartes réseau 1 Gb (profil bas) Cartes réseau 1 Gb (pleine hauteur) Cartes HBA SAS 12 Go (profil bas) Cartes HBA SAS 12 Go (pleine hauteur) HBA330 non RAID Logement intégré...

  • Page 119: Installation De La Carte De Montage Pour Carte D'extension

    Installation de la carte de montage pour carte d’extension Après une intervention à l’intérieur de l’système Installation de la carte de montage pour carte d’extension Prérequis 1. Installez la carte d’extension dans la carte de montage pour cartes d’extension. Étapes 1.

  • Page 120: Retrait D'une Carte D'extension

    Retrait d’une carte d’extension Prérequis 1. Suivez les consignes de sécurité répertoriées dans la section Instructions de sécurité. 2. Suivez la procédure décrite dans la section Avant une intervention à l’intérieur du système. 3. Déconnectez tous les câbles connectés à la carte d’extension ou à la carte de montage de carte d’extension. 4.

  • Page 121: Installation D'une Carte D'extension

    Installation d’une carte d’extension Prérequis 1. Suivez les consignes de sécurité répertoriées dans la section Instructions de sécurité. 2. Suivez la procédure décrite dans la section Avant une intervention à l’intérieur du système. 3. Retirez la carte de montage pour carte d'extension. Étapes 1.

  • Page 122: Carte De Port Idrac (En Option)

    Tout dommage provoqué par une réparation non autorisée par Dell est exclu de votre garantie. Consultez et respectez les consignes de sécurité fournies avec votre produit.

  • Page 123: Références Connexes

    Figure 55. Retrait de la carte des ports iDRAC 1. support de la carte des ports iDRAC 2. port iDRAC 3. vis (2) 4. carte mémoire SD vFlash 5. carte des ports iDRAC 6. connecteur de la carte des ports iDRAC Étapes suivantes 1.

  • Page 124: Installation De La Carte Des Ports Idrac En Option

    Tout dommage provoqué par une réparation non autorisée par Dell est exclu de votre garantie. Consultez et respectez les consignes de sécurité fournies avec votre produit.

  • Page 125: Carte Sd Vflash (En Option)

    Elle émule les périphériques USB. Pour plus d’informations, consultez l’Integrated Dell Remote Access Controller User’s Guide (Guide d’utilisation d’iDRAC) disponible sur Dell.com/idracmanuals. Retrait de la carte vFlash SD en option Prérequis...

  • Page 126: Module Sd Interne Double (En Option)

    Tout dommage provoqué par une réparation non autorisée par Dell est exclu de votre garantie. Consultez et respectez les consignes de sécurité fournies avec votre produit.

  • Page 127: Installation D'une Carte Sd Interne

    Figure 59. Retrait d’une carte SD interne 1. IDSDM 2. Carte SD 1 3. Carte SD 2 4. Logement de carte SD 2 5. Logement de carte SD 1 Références connexes Consignes de sécurité Tâches associées Avant une intervention à l'intérieur de l'système Après une intervention à...

  • Page 128: Retrait Du Module Sd Double Interne Optionnel

    Tout dommage provoqué par une réparation non autorisée par Dell est exclu de votre garantie. Consultez et respectez les consignes de sécurité fournies avec votre produit.

  • Page 129: Installation Du Module Sd Interne Double En Option

    Figure 61. Retrait du module SD interne double (IDSDM) a. IDSDM b. patte d'extraction c. Connecteur IDSDM Étapes suivantes 1. Installez le IDSDM. 2. Si elles ont été retirées, installez les cartes SD. Références connexes Consignes de sécurité Tâches associées Avant une intervention à...

  • Page 130: Carte Contrôleur De Stockage Intégrée

    Figure 62. Installation du module SD interne double en option a. IDSDM b. languette de retrait c. Connecteur IDSDM Étapes suivantes 1. Installez les cartes SD. REMARQUE : Réinstallez les cartes SD dans les mêmes logements en fonction des étiquettes que vous aviez marquées sur les cartes lors de leur retrait.
  • Page 131 Dell est exclu de votre garantie. Consultez et respectez les consignes de sécurité fournies avec votre produit. 1. Déposez le carénage de refroidissement. Étapes 1. Desserrez les vis qui fixent le câble de la carte contrôleur de stockage intégré dans le connecteur situé sur la carte contrôleur de stockage intégrée sur la carte système.

  • Page 132: Installation De La Carte Contrôleur De Stockage Intégrée

    Tout dommage provoqué par une réparation non autorisée par Dell est exclu de votre garantie. Consultez et respectez les consignes de sécurité fournies avec votre produit.

  • Page 133: Processeurs Et Dissipateurs De Chaleur

    Étapes suivantes 1. Installez le carénage de refroidissement. Références connexes Consignes de sécurité Tâches associées Avant une intervention à l'intérieur de l'système Retrait du carénage de refroidissement Installation du carénage de refroidissement Après une intervention à l’intérieur de l’système Processeurs et dissipateurs de chaleur Utilisez la procédure suivante lors de la : ●...

  • Page 134: Retrait D'un Processeur

    REMARQUE : Si vous mettez à niveau votre système, téléchargez la dernière version du BIOS du système à partir du site Dell.com/ support. Suivez ensuite les instructions contenues dans le fichier de téléchargement compressé pour installer la mise à jour sur votre système.
  • Page 135 REMARQUE : Pour garantir un refroidissement correct de l’système, vous devez installer un cache de processeur dans le socket du processeur vacant. 1. Déposez le carénage de refroidissement. 2. Retirez le dissipateur de chaleur. AVERTISSEMENT : Le processeur reste chaud un certain temps après la mise hors tension de l’système. Laissez le processeur refroidir avant de le retirer.
  • Page 136 Figure 66. Protection du processeur 1. Levier de dégagement de support « à fermer en premier » 2. icône de verrouillage 3. processeur 4. Levier de dégagement de support « à ouvrir en premier » 5. icône de déverrouillage Installation et retrait des composants du système...

  • Page 137: Références Connexes

    Figure 67. Retrait d’un processeur 1. levier de dégagement du support à fermer en premier 2. voyant de la broche 1 du processeur 3. processeur 4. logement (4) 5. cadre de protection du processeur 6. levier de dégagement du support à ouvrir en premier 7.

  • Page 138: Installation D'un Processeur

    1. Si vous mettez à niveau votre système, téléchargez la dernière version du BIOS du système à partir du site Dell.com/support. Suivez ensuite les instructions contenues dans le fichier de téléchargement compressé pour installer la mise à jour sur votre système.
  • Page 139 Figure 68. Installation d’un processeur 1. Levier d’éjection du support 1 2. angle de la broche 1 du processeur 3. processeur 4. logement (4) 5. cadre de protection du processeur 6. Levier d’éjection du support 2 7. socket processeur 8. languette (4) Étapes suivantes 1.

  • Page 140: Installation D'un Dissipateur De Chaleur

    Tout dommage provoqué par une réparation non autorisée par Dell est exclu de votre garantie. Consultez et respectez les consignes de sécurité fournies avec votre produit.

  • Page 141: Blocs D'alimentation

    (Extended Power Performance) au dos. La combinaison de blocs d'alimentation provenant de générations précédentes des serveurs Dell PowerEdge peut provoquer une incohérence des blocs d'alimentation ou une défaillance au moment de la mise sous tension. Installation et retrait des composants du système...

  • Page 142: Fonction D'alimentation De Rechange

    Tout dommage provoqué par une réparation non autorisée par Dell est exclu de votre garantie. Consultez et respectez les consignes de sécurité fournies avec votre produit.

  • Page 143: Installation D'un Bloc D'alimentation Redondant

    Tout dommage provoqué par une réparation non autorisée par Dell est exclu de votre garantie. Consultez et respectez les consignes de sécurité fournies avec votre produit.

  • Page 144: Retrait D'un Bloc D'alimentation Câblé

    Tout dommage provoqué par une réparation non autorisée par Dell est exclu de votre garantie. Consultez et respectez les consignes de sécurité fournies avec votre produit.

  • Page 145: Installation D'un Bloc D'alimentation Câblé

    Tout dommage provoqué par une réparation non autorisée par Dell est exclu de votre garantie. Consultez et respectez les consignes de sécurité fournies avec votre produit.

  • Page 146: Retrait Du Cache De Bloc D'alimentation

    Figure 74. Installation d'un bloc d'alimentation câblé 1. Bloc d'alimentation 2. Vis 3. Connecteur de câble P1 4. Connecteur de câble P2 5. Connecteur de câble P3 6. Picot de fixation 7. Connecteur du fond de panier Étapes suivantes 1. Suivez la procédure décrite dans la section Après une intervention à l’intérieur du système. Références connexes Consignes de sécurité...

  • Page 147: Installation Du Cache De Bloc D'alimentation

    Figure 75. Retrait du cache de PSU a. Cache de bloc d’alimentation b. Baie de bloc d’alimentation Étapes suivantes Installez le bloc d’alimentation ou le cache de bloc d’alimentation. Références connexes Consignes de sécurité Tâches associées Installation du cache de bloc d’alimentation Installation du cache de bloc d’alimentation N'installez le cache du bloc d'alimentation que dans la deuxième baie de bloc d'alimentation.

  • Page 148: Batterie Système

    Figure 76. Installation du cache PSU a. Cache de bloc d’alimentation b. Baie de bloc d’alimentation Batterie système La batterie système est utilisée pour alimenter l'horloge en temps réel et pour conserver les paramètres BIOS de l'système. Remplacement de la pile du système Étapes 1.

  • Page 149: Fond De Panier Des Disques Durs

    Tout dommage provoqué par une réparation non autorisée par Dell est exclu de votre garantie. Consultez et respectez les consignes de sécurité fournies avec votre produit.
  • Page 150 PRÉCAUTION : Avant de retirer chaque disque dur, notez son numéro d'emplacement et étiquetez-le temporairement afin de pouvoir ensuite le réinstaller au même endroit. 1. Suivez les consignes de sécurité répertoriées dans la rubrique Instructions de sécurité. 2. Suivez la procédure décrite dans la section Avant une intervention à l’intérieur du système. 3.
  • Page 151 Figure 80. Schéma de câblage : fond de panier des quatre disques durs SAS/SATA de 3,5 pouces ou de 2,5 pouces 1. connecteur SW_RAID_A sur la carte système 2. connecteur SATA_CDROM sur la carte système 3. loquet d'acheminement de câbles 4.
  • Page 152 Figure 81. Retrait du fond de panier des huit SAS/SATA de 2,5 pouces 1. fond de panier de disque dur/SSD 2. câble d'alimentation du fond de panier 3. câble de transmission du fond de panier 4. connecteur de câble SAS_A 5.
  • Page 153 Figure 82. Schéma de câblage : fond de panier des huit SAS/SATA de 2,5 pouces 1. carte contrôleur de stockage intégrée 2. connecteur SATA_CDROM sur la carte système 3. loquet d'acheminement de câbles 4. lecteur de disque optique (ODD) 5. connecteur SAS_A sur le fond de panier 6.
  • Page 154 Figure 83. Retrait du fond de panier des dix SAS/SATA de 2,5 pouces 1. fond de panier de disque dur/SSD 2. câble d'alimentation du fond de panier 3. patte de dégagement (2) 4. connecteur SAS_A sur le fond de panier 5.
  • Page 155 Figure 84. Schéma de câblage : fond de panier des dix SAS/SATA de 2,5 pouces 1. connecteur SW_RAID_A sur la carte système 2. connecteur SW_RAID_B sur la carte système 3. connecteur SATA_drive8 sur la carte système 4. connecteur SATA_drive9 sur la carte système 5.

  • Page 156: Installation Du Fond De Panier De Disque Dur

    Tout dommage provoqué par une réparation non autorisée par Dell est exclu de votre garantie. Consultez et respectez les consignes de sécurité fournies avec votre produit.
  • Page 157 Figure 86. Installation du fond de panier des huit SAS/SATA de 2,5 pouces 1. Fond de panier de disque dur/SSD 2. câble d'alimentation du fond de panier 3. câble de transmission du fond de panier 4. connecteur de câble SAS_A 5.

  • Page 158: Panneau De Commande

    Tout dommage provoqué par une réparation non autorisée par Dell est exclu de votre garantie. Consultez et respectez les consignes de sécurité fournies avec votre produit.
  • Page 159 Figure 88. Retrait du panneau de commande d'un châssis à quatre disques durs de 3,5 pouces a. panneau de configuration b. encoches (5) Figure 89. Retrait du panneau de commande d'un châssis à huit disques durs/SSD de 2,5 pouces 1. panneau de configuration 2.

  • Page 160: Installation Du Panneau De Commande

    Tout dommage provoqué par une réparation non autorisée par Dell est exclu de votre garantie. Consultez et respectez les consignes de sécurité fournies avec votre produit.
  • Page 161 1. Suivez les consignes de sécurité répertoriées dans la section Instructions de sécurité. 2. Suivez la procédure décrite dans la section Avant une intervention à l’intérieur du système. 3. Munissez-vous d’un tournevis cruciforme Phillips n° 2. Étapes Alignez les pattes de verrouillage du panneau de commande avec les encoches du châssis puis inclinez le panneau de commande jusqu'à ce qu'il s'enclenche.

  • Page 162: Retrait Du Module De Panneau De Commandes

    Figure 93. Installation du panneau de commande d'un châssis à dix disques durs/SSD de 2,5 pouces 1. vis 2. loquet de libération du panneau de commande 3. pince de fixation de câble 4. câble du panneau de commande pour connexion à la carte système 5.

  • Page 163: Installation Du Module Du Panneau De Commandes

    3. Retirez tous les câbles connectant le panneau de commande au châssis. Figure 94. Retrait du module de panneau de commande : châssis à quatre disques durs 1. Module du panneau de commande 2. vis du module de panneau de commande (2) 3.

  • Page 164: Carte Interposeur D'alimentation

    Tout dommage provoqué par une réparation non autorisée par Dell est exclu de votre garantie. Consultez et respectez les consignes de sécurité fournies avec votre produit.

  • Page 165: Installation De La Carte Intercalaire D'alimentation

    Tout dommage provoqué par une réparation non autorisée par Dell est exclu de votre garantie. Consultez et respectez les consignes de sécurité fournies avec votre produit.

  • Page 166: Carte Système

    2. Suivez la procédure décrite dans la section Avant une intervention à l’intérieur du système. 3. Munissez-vous d’un tournevis cruciforme Phillips n° 2. 4. Retirez le bloc d’alimentation redondant. Étapes 1. Alignez la carte intercalaire d’alimentation (PIB) avec les entretoises du châssis. 2.

  • Page 167: Retrait De La Carte Système

    Retrait de la carte système Prérequis PRÉCAUTION : Si vous utilisez le module TPM (Trusted Program Module) avec une clé de cryptage, il est possible que vous soyez invité à créer une clé de restauration lors de l'installation du système ou d'un programme. Vous devez créer cette clé...
  • Page 168 Figure 98. Retrait de la carte système a. vis (9) b. carte système c. poignée T de la carte système Références connexes Consignes de sécurité Tâches associées Avant une intervention à l'intérieur de l'système Retrait du carénage de refroidissement Retrait de la carte de montage pour carte d’extension Retrait de barrettes de mémoire Retrait de la carte des ports iDRAC en option Retrait d’un ventilateur de refroidissement...

  • Page 169: Installation De La Carte Système

    Tout dommage provoqué par une réparation non autorisée par Dell est exclu de votre garantie. Consultez et respectez les consignes de sécurité fournies avec votre produit.
  • Page 170 Figure 99. Installation de la carte système a. vis (9) b. carte système c. poignée T de la carte système Étapes suivantes 1. Installez le module TPM (Trusted Platform Module). Reportez-vous à la section Installation du module TPM (Trusted Platform Module).

  • Page 171: Restauration Du Numéro De Série À L'aide De La Fonction Easy Restore (Récupération Facile)

    4. Suivez la procédure décrite dans la section Après une intervention à l’intérieur de votre système. 5. Importez votre licence iDRAC Enterprise (nouvelle ou existante). Pour en savoir plus, consultez le document Integrated Dell Remote Access Controller User’s Guide (Guide de l’utilisateur du contrôleur iDRAC) à l’adresse Dell.com/idracmanuals.

  • Page 172: Saisie Du Numéro De Série Du Système Via Le Programme De Configuration Du Système

    Une fois saisi, le numéro de série ne peut pas être mis à jour ni modifié. 5. Cliquez sur OK. 6. Importez votre licence iDRAC Enterprise (nouvelle ou existante). Pour en savoir plus, voir l’Integrated Dell Remote Access Controller User’s Guide (Guide de l’utilisateur du contrôleur iDRAC) sur www.dell.com/poweredgemanuals Moule de plate-forme sécurisé...

  • Page 173: Initialisation Du Module Tpm Pour Les Utilisateurs De Bitlocker

    Figure 100. Installation du module TPM 1. Emplacement du rivet sur la carte système 2. Rivet en plastique 3. Module TPM 4. Connecteur TPM Étapes suivantes 1. Installez la carte système. Références connexes Consignes de sécurité Connecteurs de la carte système Tâches associées Avant une intervention à...
  • Page 174 9. Dans l’option Intel TXT, sélectionnez On (Activé). Installation et retrait des composants du système...

  • Page 175: Chapitre 7: Utilisation Des Diagnostics Du Système

    Utilisation des diagnostics du système Si vous rencontrez un problème avec le système, exécutez les diagnostics du système avant de contacter l'assistance technique de Dell. L’exécution des diagnostics du système permet de tester le matériel de l’système sans équipement supplémentaire ou risque de perte de données.

  • Page 176: Exécution Des Diagnostics Intégrés Du Système À Partir Du Dell Lifecycle Controller

    Exécution des diagnostics intégrés du système à partir du Dell Lifecycle Controller Étapes 1. Au démarrage de l'système, appuyez sur F10. 2. Sélectionnez Hardware Diagnostics (Diagnostics matériels)→ Run Hardware Diagnostics (Exécuter les diagnostics matériels). La fenêtre ePSA Pre-boot System Assessment (Évaluation du système au pré-amorçage ePSA) s'affiche, répertoriant tous les périphériques détectés dans l'système.

  • Page 177: Chapitre 8: Cavaliers Et Connecteurs

    Cavaliers et connecteurs Sujets : • Paramètres des cavaliers de la carte système • Connecteurs de la carte système • Désactivation d’un mot de passe oublié Paramètres des cavaliers de la carte système Pour obtenir des informations sur la réinitialisation du cavalier du mot de passe afin de désactiver un mot de passe, consultez la section Désactivation d’un mot de passe oublié.

  • Page 178: Connecteurs De La Carte Système

    Connecteurs de la carte système Figure 101. Connecteurs et cavaliers de la carte système Tableau 45. Connecteurs et cavaliers de la carte système Élément Connecteur Description SYS_PWR_CONN (P1) Connecteur d'alimentation à 24 broches FB_USB Connecteur USB du panneau avant PIB_CONN Connecteur de la carte interposeur d’alimentation SATA_CDROM Connecteur SATA_CDROM...

  • Page 179: Élément Connecteur

    Tableau 45. Connecteurs et cavaliers de la carte système (suite) Élément Connecteur Description REMARQUE : Les cartes de montage PCIE_G3_X8 et PCIE_G3_X16 constituent les deux types de carte de montage pris en charge sur les systèmes R430. Vous pouvez installer une carte d’extension sur la carte système en utilisant uniquement une carte de montage pour carte d’extension.
  • Page 180 Étapes 1. Mettez le système et les périphériques qui y sont connectés hors tension, puis débranchez le système de la prise secteur. 2. Retirez le capot du système. 3. Déplacez le cavalier qui se trouve sur le cavalier de la carte système, des broches 4 et 6 aux broches 2 et 4. 4.

  • Page 181: Chapitre 9: Dépannage Du Système

    Tout dommage provoqué par une réparation non autorisée par Dell est exclu de votre garantie. Consultez et respectez les consignes de sécurité fournies avec votre produit.

  • Page 182: Dépannage Du Sous-Système Vidéo

    Pour toute autre requête, contactez Cliquez sur Support technique mondial Dépannage du sous-système vidéo Étapes 1. Vérifiez les branchements du moniteur (prise secteur et raccordement au système). 2. Vérifiez le câblage de l'interface vidéo entre le système et le moniteur. 3.

  • Page 183: Dépannage D'un Périphérique Série D'entrée Et De Sortie

    Dépannage d’un périphérique série d’entrée et de sortie Étapes 1. Mettez hors tension le système et tout appareil branché au port série. 2. Remplacez le câble d’interface série par un câble fiable, puis mettez sous tension le système et l’appareil d’E/S série. Si vous avez résolu le problème, remplacez le câble d’interface par un câble réputé...

  • Page 184: Dépannage D'un Système Endommagé

    Tout dommage provoqué par une réparation non autorisée par Dell est exclu de votre garantie. Consultez et respectez les consignes de sécurité fournies avec votre produit.

  • Page 185: Dépannage De La Batterie Du Système

    Tout dommage provoqué par une réparation non autorisée par Dell est exclu de votre garantie. Consultez et respectez les consignes de sécurité fournies avec votre produit.

  • Page 186: Problèmes De Bloc D'alimentation

    Tout dommage provoqué par une réparation non autorisée par Dell est exclu de votre garantie. Consultez et respectez les consignes de sécurité fournies avec votre produit.

  • Page 187: Dépannage Des Ventilateurs De Refroidissement

    à la vitesse minimale du ventilateur. Dans les commandes RACADM : 1. Exécutez la commande racadm help system.thermalsettings. Pour en savoir plus, voir le document Integrated Dell Remote Access User’s Guide (Guide de l’utilisateur de l’iDRAC) sur www.dell.com/ poweredgemanuals Dépannage des ventilateurs de refroidissement...

  • Page 188: Dépannage D'une Clé Usb Interne

    Étapes 1. Si le système est opérationnel, lancez le test de diagnostic approprié. Voir la section Utilisation des diagnostics système pour connaître les tests de diagnostic disponibles. Si les diagnostics indiquent une panne, suivez les instructions fournies par le programme de diagnostic. 2.

  • Page 189: Dépannage D'une Carte Microsd

    7. Si le problème persiste, répétez les étapes 2 et 3. 8. Insérez une clé USB configurée connue. 9. Installation du capot du système. Références connexes Obtenir de l’aide Dépannage d’une carte microSD Prérequis REMARQUE : Sur certaines cartes micro SD, un commutateur permet de protéger la carte contre l’écriture. Si le commutateur de protection contre l’écriture est enclenché, l’écriture sur la carte micro SD est impossible.

  • Page 190: Dépannage D'un Disque Dur Ou Ssd

    Redémarrez le système et appuyez sur la touche F10 pendant le démarrage systèmepour exécuter Dell Lifecycle Controller. Exécutez ensuite l’Assistant de Configuration de matériel pour vérifier la configuration RAID. Reportez-vous à la documentation du Dell Lifecycle Controller ou à l’aide en ligne pour obtenir des informations sur la configuration RAID.

  • Page 191: Dépannage Des Cartes D'extension

    Dell est exclu de votre garantie. Consultez et respectez les consignes de sécurité fournies avec votre produit. REMARQUE : Pour dépanner un contrôleur, reportez-vous également à sa documentation et à celle du système d’exploitation.

  • Page 192: Dépannage Des Processeurs

    Tout dommage provoqué par une réparation non autorisée par Dell est exclu de votre garantie. Consultez et respectez les consignes de sécurité fournies avec votre produit.

  • Page 193: Messages Système

    Pour plus d’informations sur la consultation des messages d’événements et d’erreurs générés par le firmware du système et les agents qui surveillent les composants du système, reportez-vous à la page qrl.dell.com > Rechercher > Code d’erreur, saisissez le code d’erreur, puis cliquez sur Rechercher.

  • Page 194: Chapitre 10: Obtenir De L'aide

    Contacter Dell EMC Dell EMC propose plusieurs options de services et support en ligne et par téléphone. Si vous ne disposez pas d’une connexion Internet active, vous trouverez les coordonnées sur votre facture d’achat, bordereau d’expédition, facture ou catalogue de produits Dell. La disponibilité...

  • Page 195: Quick Resource Locator Pour Le Système Poweredge R430

    ● Numéro de série de votre système pour accéder rapidement à votre configuration matérielle spécifique et les informations de garantie ● Un lien direct vers Dell pour contacter l’assistance technique et les équipes commerciales Étapes 1. Rendez-vous sur www.dell.com/qrl pour accéder à votre produit spécifique ou 2.

Ce manuel est également adapté pour:

E28s serieE28s001

Table des Matières
