Schémas techniques | 59
motor battery bus
motor
9002463 Powermodule R-net 120A mounting holes
9006379B
Figure 9

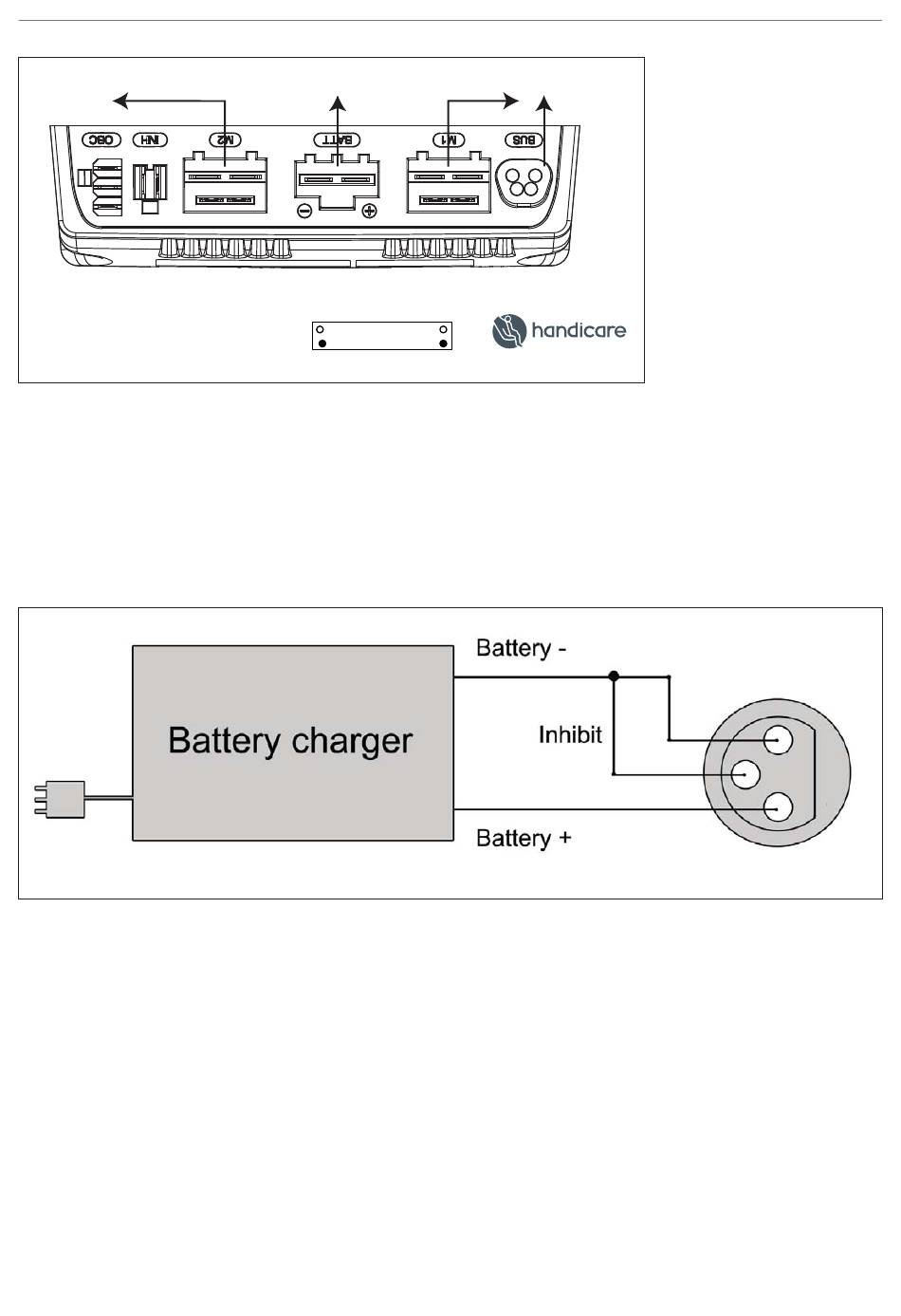

9.2 Schéma de câblage du chargeur de batterie
Le levier de commande possède une confi guration standard pourvue d'une 'connexion 3 broches".
Veillez à ce que la connexion du chargeur de batterie soit correcte afi n d'assurer une parfaite liaison
du "'pôle négatif" et de l'inhibiteur et ainsi éviter que le fauteuil roulant ne roule pendant que la batterie
est en charge.
Figure 10
