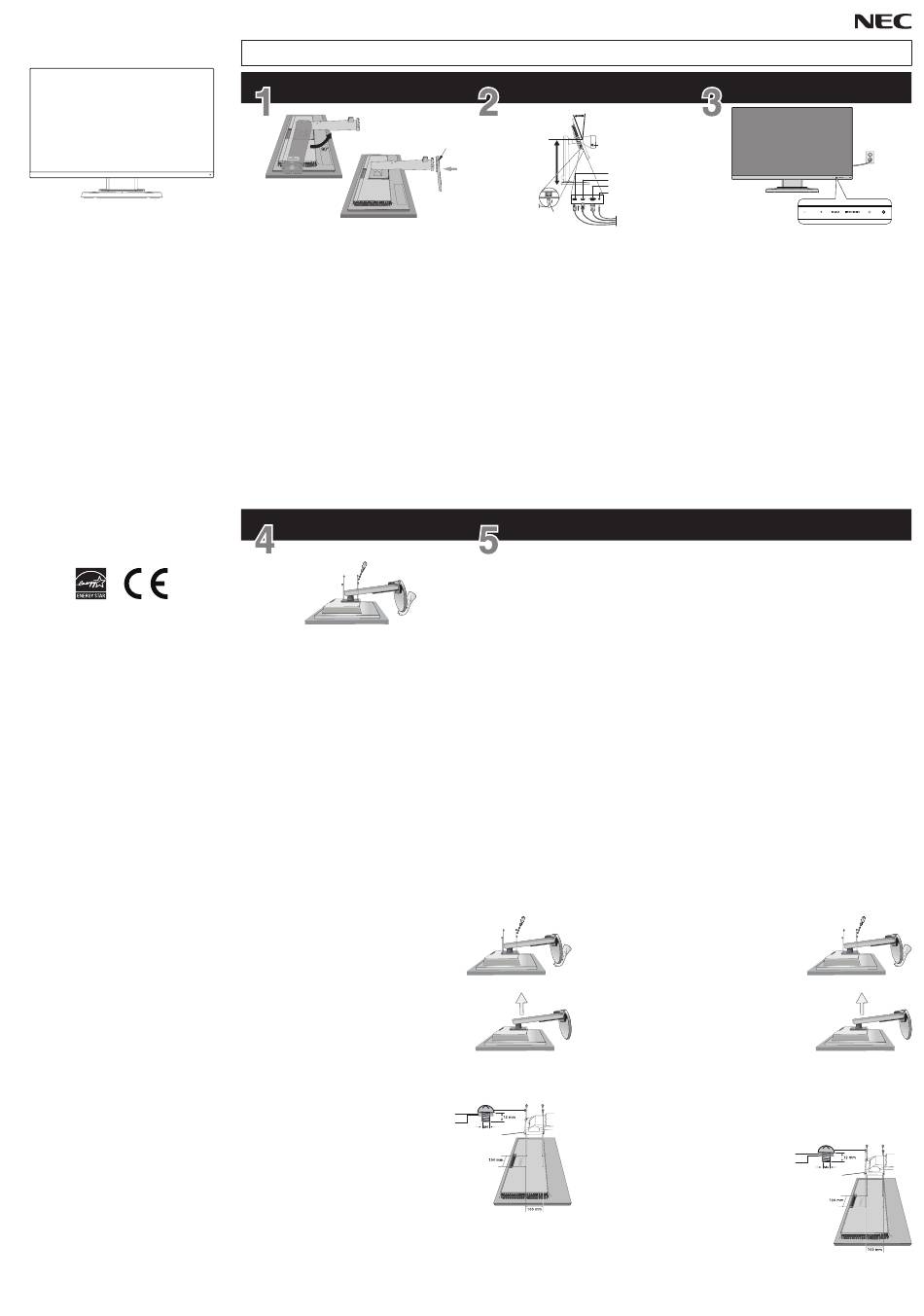

Place the monitor face down on a non-abrasive surface and
rotate the stand 90° to attach it to the back of the monitor;
then attach the base to the stand and properly lock screw at
the base bottom.
Legen Sie den Monitor mit der Oberseite nach unten auf eine
glatte Oberfläche und schwenken Sie den Standfuß um 90
Grad. Befestigen Sie diesen anschließend am Monitor und
ziehen Sie die Schrauben an der Unterseite des Fußes fest.
Coloque el monitor boca abajo sobre una superficie no
abrasiva y gire el soporte 90º hasta fijarlo en la parte trasera
del monitor. A continuación, fije la base al soporte y apriete
debidamente el tornillo situados en la parte inferior de la base.
Placez le moniteur face vers le bas sur une surface non
abrasive et faites tourner le support de 90 degrés pour le
fixer à l'arrière du moniteur. Fixez ensuite le socle au support
et serrez correctement les vis situées au bas du socle.
Appoggiare il monitor con lo schermo rivolto verso il basso
su una superficie non abrasiva e ruotare il supporto di 90°
per installarlo sul retro del monitor; quindi montare la base
sul supporto e fissare adeguatamente la vite nella parte
inferiore della base.
Поместите монитор лицевой стороной вниз на
неабразивную поверхность и поверните подставку на
90°, чтобы присоединить ее к задней панели монитора;
затем прикрепите основание к подставке и надлежащим
образом закрутите винт на нижней части основания.
Monitörü aµ∂nd∂r∂c∂ olmayan bir yüzey üzerine aµa©∂ bakacak
µekilde yerleµtirin ve aya©∂n∂ monitörün arkas∂na takmak için
90° döndürün; daha sonra aya©∂ tabana tak∂n ve taban∂n
alt∂ndaki vidalar∂ s∂k∂µt∂r∂n.
See User's Manual for complete instructions on how to
remove screws and monitor stand.
Ausführliche Anweisungen zum Entfernen der Schrauben
und des Monitorfußes finden Sie im Benutzerhandbuch.
Consulte el manual de usuario para instrucciones completas
sobre cómo extraer los tornillos y la base del monitor.
Consultez le Manuel de l'utilisateur pour obtenir des
instructions complètes sur le retrait des vis et du support du
moniteur.
Vedere il Manuale dell'utente per le istruzioni complete su
come rimuovere le viti e il supporto del monitor.
Для получения подробных инструкций о том, как
правильно отвернуть винты и снять подставку
монитора, обратитесь к руководству пользователя.
Vidalar∂n ve monitör deste©inin nas∂l ç∂kart∂laca©∂na iliµkin
talimatlar için Kullan∂c∂ K∂lavuzuna bak∂n.
Flexible Arm Installation
This LCD monitor is designed for use with a flexible arm.
To prepare the monitor for alternate mounting purposes:
• Follow the instructions provided by the manufacturer of the display mount.
• To meet the safety requirements, the mounting stand must be able to support the weight of the monitor
and be UL-certified.
Remove Monitor Stand for Mounting
To prepare the monitor for alternate mounting purposes:
1. Disconnect all cables.
2. Place a hand on each side of the monitor and lift up to the highest position.
3. Place monitor face down on a non-abrasive surface (Figure S.1).
NOTE: Handle with care when the monitor is facing down.
4. Remove the 4 screws connecting the stand to the monitor (Figure S.1).
NOTE: In order to avoid stand drop, when removing screws,
please support stand with your hand.
5. Remove the stand (Figure S.2).
6. The monitor is now ready for mounting in an alternate manner.
7. Connect the cables to the back of the monitor.
NOTE: Handle with care when removing monitor stand.
8. Reverse this process to re-attach stand.
NOTE: Use only VESA-compatible alternative mounting method.
Handle with care when removing stand.
NOTE: Match "TOP SIDE" mark on stand to top side of the monitor head
when re-attaching stand.
Mount Flexible Arm
This LCD monitor is designed for use with a flexible arm.
1. Follow the instructions on how Remove Monitor
Spring washer
Stand for Mounting to remove the stand.
2. Use the 4 screws removed from the stand or the
specified screws to attach the arm to the monitor
(Figure F.1).
Caution: Use ONLY the screws (4 pcs) that were removed from
the stand or the specified screws (Figure F.1) to avoid
damage to the monitor or stand.
To meet the safety requirements, the monitor must be mounted to
an arm which guaranties the necessary stability under consideration
of the weight of the monitor. The LCD monitor should only be used
with an approved arm (e.g. TUEV GS mark).
NOTE: Tighten all screws (recommended Fasten Force: 98 - 137N•cm).
20° Tilt
Screw
Highest
Stand
Position
Power cord
Locate all inputs and make sure that all cords and cables are
properly connected.
Schließen Sie alle Kabelverbindungen korrekt an die
jeweiligen Eingänge an.
Ubique todas las entradas y asegúrese de que todos los
cables están conectados correctamente.
Localisez toutes les entrées et assurez-vous que tous les
cordons et câbles sont correctement connectés.
Individuare tutti gli ingressi e assicurarsi che tutti i cavi siano
collegati nel modo appropriato.
Найдите все входы и убедитесь, что все провода и
кабели подсоединены надлежащим образом.
Tüm giriµleri belirleyin, tüm kordonlar∂n ve kablolar∂n do©ru
ba©land∂©∂ndan emin olun.
