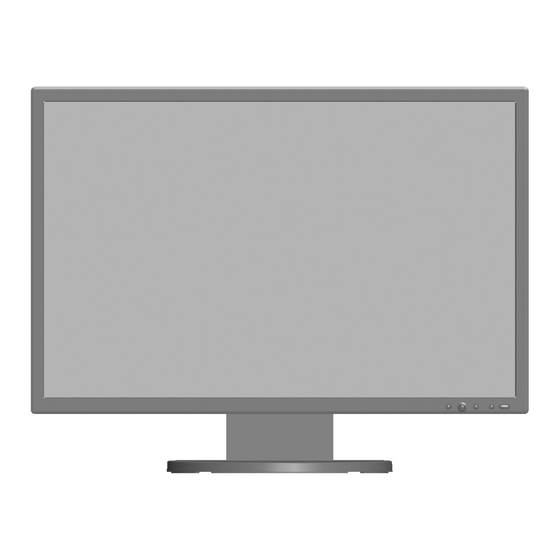

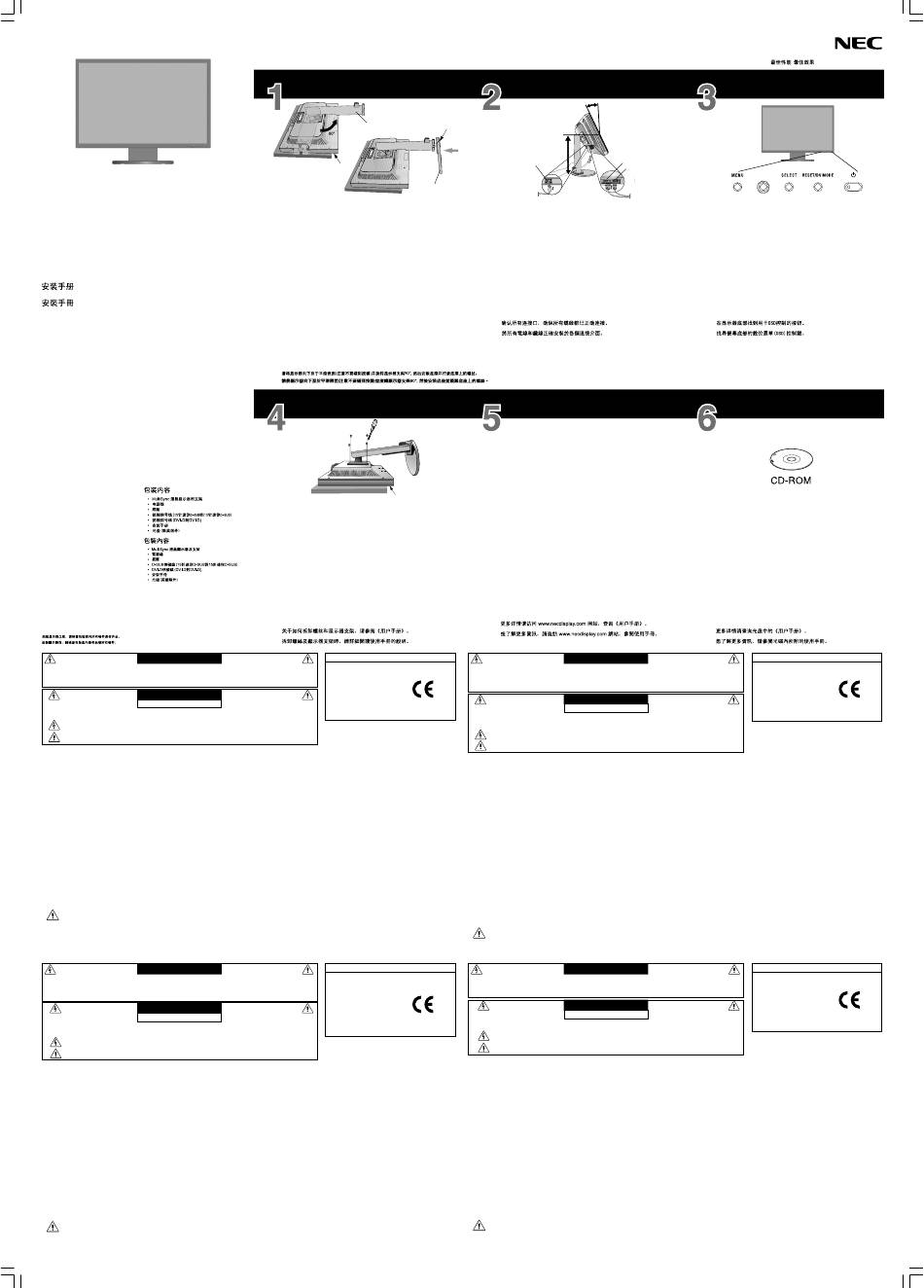

NEC MultiSync E222W Manuel D'installation

MultiSync E222W
Setup Manual
Installationshandbuch
Manual de configuración
Manuel d'installation
Manuale di montaggio
Руководство по установке
Kurulum K∂lavuzu
Contents Contenuto
• MultiSync LCD monitor with base • Monitor LCD MultiSync con base
• Power Cord • Cavo di alimentazione
• Base stand • Supporto per la base
• Video Signal Cable (15-pin mini D-SUB male to • Cavo segnali video (Mini D-SUB a 15 pin
15-pin mini D-SUB male) maschio verso mini D-SUB a 15-pin maschio)
• Video Signal Cable (DVI-D to DVI-D) • Cavo segnali video (DVI-D a DVI-D)
• Setup Manual • Manuale di montaggio
• CD ROM (except US) • CD ROM (ad eccezione degli USA)
Inhalt der Verpackung Содержимое
• MultiSync LCD-Monitor mit Fuß • ЖКД-монитор MultiSync с основанием
• Netzkabel • Кабель питания
• Standfuß • Основание
• Signalkabel (Mini-D-SUB-Stecker mit • Кабель видеосигнала (15-штырьковый мини-разъем
15 Stiften an beiden Seiten) D-SUB – 15-штырьковый мини-разъем D-SUB)
• Signalkabel (DVI-D auf DVI-D) • Кабель видеосигнала (DVI-D к DVI-D)
• Installationshandbuch • Руководство по установке
• CD-ROM (außer USA) • CD ROM (кроме США)
Contenido ∑çindekiler
• Monitor LCD MultiSync con base • Ayakl∂ MultiSync LCD monitör
• Cable de alimentación • Güç Kablosu
• Soporte de la base • Ayak deste©i
• Cable de señal de vídeo (Mini D-SUB de 15 clavijas • Video Sinyal Kablosu (15-pin mini D-SUB erkek
macho a mini D-SUB de 15 clavijas macho) 15-pin mini D-SUB erke©e)
• Cable de señal de vídeo (DVI-D a DVI-D) • Video Sinyal Kablosu (DVI-D - DVI-D)
• Manual de configuración • Kurulum K∂lavuzu
• CD-ROM (excepto EE.UU.) • CD ROM (ABD hariç)
Sommaire
• Moniteur LCD MultiSync avec socle
• Cordon d'alimentation
• Support de socle
• Câble de signal vidéo (Mini-D-SUB mâle
15 broches vers mini D-SUB mâle 15 broches)
• Câble de signal vidéo (DVI-D vers DVI-D)
• Manuel d'installation
• CD-ROM (sauf aux États-Unis)
Make sure all contents are in the box before starting monitor assembly.
Vergewissern Sie sich vor dem Aufstellen des Monitors, dass der Packungsinhalt vollständig ist.
Asegúrese de que todo el contenido está en la caja antes de proceder al montaje del monitor.
Assurez-vous que la boîte contient tous les éléments requis avant de commencer l'assemblage du moniteur.
Prima di iniziare ad assemblare il monitor assicurarsi che la confezione contenga tutti i componenti.
До начала сборки монитора убедитесь, что все компоненты находятся в упаковочной коробке.
Monitörün montaj∂na baµlamadan önce kutu içeri©inin eksiksiz oldu©undan emin olun.
WARNING
TO PREVENT FIRE OR SHOCK HAZARDS, DO NOT EXPOSE THIS UNIT TO RAIN OR MOISTURE. ALSO, DO NOT USE THIS UNIT'S
POLARIZED PLUG WITH AN EXTENSION CORD RECEPTACLE OR OTHER OUTLETS UNLESS THE PRONGS CAN BE FULLY INSERTED.
REFRAIN FROM OPENING THE CABINET AS THERE ARE HIGH VOLTAGE COMPONENTS INSIDE. REFER SERVICING TO QUALIFIED
SERVICE PERSONNEL.
CAUTION
RISK OF ELECTRIC SHOCK • DO NOT OPEN
CAUTION: TO REDUCE THE RISK OF ELECTRIC SHOCK, DO NOT REMOVE COVER (OR BACK). NO USER SERVICEABLE PARTS INSIDE.
REFER SERVICING TO QUALIFIED SERVICE PERSONNEL.
This symbol warns user that uninsulated voltage within the unit may have sufficient magnitude to cause electric shock. Therefore, it is
dangerous to make any kind of contact with any part inside this unit.
This symbol alerts the user that important literature concerning the operation and maintenance of this unit has been included.
Therefore, it should be read carefully in order to avoid any problems.
Safety Precautions and Maintenance
FOR OPTIMUM PERFORMANCE, PLEASE NOTE THE FOLLOWING
WHEN SETTING UP AND USING THE MULTISYNC LCD COLOUR MONITOR:
• DO NOT OPEN THE MONITOR. There are no user serviceable parts inside and opening or removing covers may expose you to dangerous
shock hazards or other risks. Refer all servicing to qualified service personnel.
• Do not spill any liquids into the cabinet or use your monitor near water.
• Do not insert objects of any kind into the cabinet slots, as they may touch dangerous voltage points, which can be harmful or fatal or may cause
electric shock, fire or equipment failure.
• Do not place any heavy objects on the power cord. Damage to the cord may cause shock or fire.
• Do not place this product on a sloping or unstable cart, stand or table, as the monitor may fall, causing serious damage to the monitor.
• The power supply cord you use must have been approved by and comply with the safety standards of your country.
(Type H05VV-F should be used in Europe).
• In U.K, use a BS-approved power cord with molded plug having a black (5A) fuse installed for use with this monitor.
• Do not place any objects onto the monitor and do not use the monitor outdoors.
• Do not bend power cord.
• Do not use monitor in high temperature, humid, dusty, or oily areas.
• Do not cover vent on monitor.
• To prevent damage to the LCD monitor caused by tipping over due to earthquakes or other shocks, make sure to install the monitor in a stable
location and take measures to prevent falling.
Immediately unplug your monitor from the wall outlet and refer servicing to qualified service personnel under the following conditions:
• When the power supply cord or plug is damaged.
• If liquid has been spilled, or objects have fallen into the monitor.
• If the monitor has been exposed to rain or water.
• If the monitor has been dropped or the cabinet damaged.
• If the monitor does not operate normally by following operating instructions.
• If monitor is broken, do not come in contact with the liquid crystal and handle with care.
• Allow adequate ventilation around the monitor so that heat can properly dissipate. Do not block ventilated openings or place the
monitor near a radiator or other heat sources. Do not put anything on top of monitor.
• The power cable connector is the primary means of detaching the system from the power supply. The monitor should be installed
CAUTION
close to a power outlet, which is easily accessible.
• Handle with care when transporting. Save packaging for transporting.
WARNUNG
SETZEN SIE DAS GERÄT WEDER REGEN NOCH FEUCHTIGKEIT AUS, DA ES ANDERNFALLS ZU FEUER ODER STROMSCHLÄGEN
KOMMEN KANN. VERWENDEN SIE DEN NETZSTECKER DIESES GERÄTS KEINESFALLS MIT EINEM VERLÄNGERSKABEL ODER EINER
STECKDOSENLEISTE, WENN DIE STECKERSTIFTE NICHT VOLLSTÄNDIG EINGEFÜHRT WERDEN KÖNNEN.
ÖFFNEN SIE DAS GEHÄUSE NICHT, DA SICH IM INNEREN KOMPONENTEN BEFINDEN, DIE UNTER HOCHSPANNUNG STEHEN.
LASSEN SIE WARTUNGSARBEITEN VON QUALIFIZIERTEN WARTUNGSTECHNIKERN DURCHFÜHREN.
VORSICHT
STROMSCHLAGGEFAHR • NICHT ÖFFNEN
VORSICHT: ENTFERNEN SIE KEINESFALLS ABDECKUNG ODER RÜCKSEITE, DAMIT ES NICHT ZU STROMSCHLÄGEN KOMMT. IM
INNEREN BEFINDEN SICH KEINE VOM BENUTZER ZU WARTENDEN KOMPONENTEN. LASSEN SIE WARTUNGSARBEITEN
VON QUALIFIZIERTEN WARTUNGSTECHNIKERN DURCHFÜHREN.
Dieses Symbol weist den Benutzer auf nicht isolierte spannungsführende Komponenten im Gerät hin, die Stromschläge
verursachen können. Aus diesem Grund dürfen Sie keinesfalls Kontakt mit einer Komponente im Geräteinneren herstellen.
Dieses Symbol weist den Benutzer auf wichtige Informationen zu Betrieb und Pflege dieses Geräts hin. Die Informationen sollten
sorgfältig gelesen werden, um Probleme zu vermeiden.
Sicherheitsvorkehrungen und Pflege
BEACHTEN SIE ZUR ERZIELUNG OPTIMALER LEISTUNG DIE FOLGENDEN HINWEISE
ZUM EINRICHTEN UND NUTZEN DES MULTISYNC LCD-FARBMONITORS:
• ÖFFNEN SIE DEN MONITOR NICHT. Es befinden sich keine vom Benutzer zu wartenden Teile im Inneren. Das Öffnen oder Abnehmen der Abdeckungen
kann zu gefährlichen Stromschlägen führen und birgt weitere Risiken. Lassen Sie alle Wartungsarbeiten von qualifizierten Wartungstechnikern durchführen.
• Lassen Sie keine Flüssigkeiten in das Gehäuse gelangen, und stellen Sie den Monitor in trockenen Räumen auf.
• Führen Sie keinesfalls Objekte in die Gehäuseschlitze ein, da spannungsführende Teile berührt werden können, was zu schmerzhaften oder gefährlichen
Stromschlägen, zu Feuer oder zu Beschädigungen des Geräts führen kann.
• Legen Sie keine schweren Objekte auf das Netzkabel. Beschädigungen des Kabels können zu Stromschlägen oder Feuer führen.
• Stellen Sie dieses Produkt nicht auf wackelige oder instabile Flächen, Wagen oder Tische, da der Monitor fallen und dabei schwer beschädigt werden könnte.
• Das Netzkabel muss in Ihrem Land zugelassen sein und den gültigen Sicherheitsbestimmungen entsprechen. (Typ H05VV-F, außer in Europa).
• Verwenden Sie in Großbritannien für diesen Monitor ein BS-zugelassenes Netzkabel mit angeformtem Stecker. Der Stecker muss mit einer schwarzen
Sicherung (5 A) ausgestattet sein.
• Stellen Sie keine Objekte auf den Monitor und setzen Sie den Monitor nicht außerhalb umbauter Räume ein.
• Knicken Sie das Netzkabel nicht.
• Verwenden Sie den Monitor nicht in heißen, feuchten, staubigen oder öligen Bereichen.
• Decken Sie die Lüftungsschlitze des Monitors nicht ab.
• Um Beschädigungen am LCD-Monitor aufgrund von Erdbeben oder anderen Erschütterungen zu vermeiden, stellen Sie sicher, dass der Monitor an einem
sicheren Standort aufgebaut wird, und treffen Sie die erforderlichen Maßnahmen, damit der Monitor nicht herunterfällt.
Unter den folgenden Bedingungen müssen Sie den Monitor sofort vom Stromnetz trennen und sich mit einem qualifizierten Wartungstechniker in Verbindung setzen:
• Das Netzkabel oder der Netzstecker ist beschädigt.
• Flüssigkeit wurde über den Monitor gegossen oder Gegenstände sind in das Gehäuse gefallen.
• Der Monitor wurde Regen oder Wasser ausgesetzt.
• Der Monitor wurde fallen gelassen, oder das Gehäuse wurde beschädigt.
• Der Monitor arbeitet trotz Beachtung der Bedienungsanleitung nicht ordnungsgemäß.
• Berühren Sie die Flüssigkristalle nicht, wenn der Monitor zerbrochen ist.
• Achten Sie auf ausreichende Luftzufuhr, damit die entstehende Wärme abgeführt werden kann. Decken Sie die Lüftungsschlitze nicht ab, und
stellen Sie den Monitor nicht neben Heizkörpern oder anderen Wärmequellen auf. Stellen Sie keine Gegenstände auf den Monitor.
• Durch Ziehen des Netzkabelsteckers kann das Gerät vom Stromnetz getrennt werden.
VORSICHT
Der Monitor muss in der Nähe einer Steckdose aufgestellt werden, die leicht zugänglich ist.
• Transportieren Sie den Monitor vorsichtig. Bewahren Sie die Verpackung für spätere Transporte auf.
E222W Setup Manual 1
Optimal Performance/Optimale Leistung/Rendimiento óptimo/Performances optimales/Prestazioni ottimali/Оптимальная работа/Optimum Performans/
Base
Control buttons
Base stand
Place monitor down on a non-abrasive surface (so that the buttons don't
touch it) and pivot its base 90°; then attach the base stand to LCD
monitor and properly lock screws at the base stand bottom.
Legen Sie den Monitor auf eine weiche Oberfläche (die Tasten dürfen
diese nicht berühren) und schwenken Sie den Standfuß um 90 Grad.
Befestigen Sie diesen anschließend am LCD-Monitor und ziehen Sie die
Schrauben an der Unterseite des Standfußes fest.
Coloque el monitor hacia abajo sobre una superficie no abrasiva (para
que los botones no la toquen) y pivote la base 90°. A continuación, fije el
soporte de la base al monitor LCD y apriete debidamente los tornillos
situados en la parte inferior del soporte.
Placez le moniteur sur une surface non abrasive (de telle sorte que les
boutons ne soient pas en contact avec la surface) et tournez la base de
90°. Fixez ensuite le socle de la base au moniteur LCD et serrez
correctement les vis situées au bas du socle.
Appoggiare il monitor su una superficie non abrasiva (in modo che i tasti
non tocchino la superficie) e ruotare la base di 90°; quindi montare il
supporto della base al monitor LCD e fissare le viti nella parte inferiore
della base nel modo appropriato.
Поместите монитор на неабразивную поверхность (так, чтобы кнопки
не соприкасались с ней) и поверните основание на 90°; затем
прикрепите основание-подставку к ЖК-монитору и надлежащим
образом закрутите винты на нижней части основания-подставки.
Monitörü aµ∂nd∂r∂c∂ olmayan bir yüzey üzerine koyun (dü©meleri temas
etmemelidir) ve taban∂n∂ 90° döndürün, daha sonra taban deste©ini LCD
monitöre tak∂n, taban deste©inin alt∂ndaki vidalar∂ düzgün µekilde s∂k∂n.
Control buttons
See User's Manual for complete instructions on how to remove
screws and monitor stand.
Ausführliche Anweisungen zum Entfernen der Schrauben und des
Monitorfußes finden Sie im Benutzerhandbuch.
Consulte el manual de usuario para instrucciones completas sobre
cómo extraer los tornillos y la base del monitor.
Consultez le Manuel de l'utilisateur pour obtenir des instructions
complètes sur le retrait des vis et du support du moniteur.
Vedere il Manuale dell'utente per le istruzioni complete su come
rimuovere le viti e il supporto del monitor.
Для получения подробных инструкций о том, как правильно
отвернуть винты и снять подставку монитора, обратитесь к
руководству пользователя.
Vidalar∂n ve monitör deste©inin nas∂l ç∂kart∂laca©∂na iliµkin talimatlar
için Kullan∂c∂ K∂lavuzuna bak∂n.
Declaration of the Manufacturer
We hereby certify that the colour monitor MultiSync E222W
(L227HR) is in compliance with
Council Directive 2006/95/EC: and marked with
– EN 60950-1
Council Directive 2004/108/EC:
– EN 55022
– EN 61000-3-2
NEC Display Solutions, Ltd.
– EN 61000-3-3
4-13-23, Shibaura,
– EN 55024
Minato-Ku
Tokyo 108-0023, Japan
Troubleshooting
No picture
• The signal cable should be completely connected to the display
card/computer.
• The display card should be completely seated in its slot.
• Front power Switch and computer power switch should be in the
ON position.
• Check to make sure that a supported mode has been selected on
the display card or system being used. (Please consult display
card or system manual to change graphics mode.)
• Check the monitor and your display card with respect to
compatibility and recommended settings.
• Check the signal cable connector for bent or pushed-in pins.
• Check the signal input.
The lamps in this product
contain mercury. Please
dispose according to state,
local or federal law.
Erklärung des Herstellers
Wir bestätigen hiermit, dass der Farbmonitor MultiSync E222W
(L227HR) folgenden Richtlinien entspricht:
EG-Direktive 2006/95/EG: und mit folgendem Siegel
– EN 60950-1 gekennzeichnet ist:
EG-Direktive 2004/108/EG:
– EN 55022
– EN 61000-3-2
– EN 61000-3-3
NEC Display Solutions, Ltd.
– EN 55024
4-13-23, Shibaura,
Minato-Ku
Tokyo 108-0023, Japan
Fehlerbehebung
Kein Bild
• Das Signalkabel muss richtig mit Grafikkarte/Computer verbunden
sein.
• Die Grafikkarte muss richtig in den Steckplatz eingesetzt sein.
• Der Netzschalter auf der Vorderseite des Monitors und der
Netzschalter des Computers müssen sich in der Position ON bzw.
EIN befinden.
• Überprüfen Sie, ob ein von der verwendeten Grafikkarte
unterstützter Modus ausgewählt wurde. (Informationen zum
Ändern des Grafikmodus finden Sie im Handbuch zur Grafikkarte
bzw. zum System.)
• Überprüfen Sie, ob für Monitor und Grafikkarte die empfohlenen
Einstellungen vorgenommen wurden.
• Prüfen Sie, ob der Stecker des Signalkabels verbogen wurde oder
ob Stifte im Stecker fehlen.
• Prüfen sie das Eingangssignal.
15˚ Tilt
Screw
Highest stand position
Power Cord
Locate all inputs and make sure that all
cords and cables are properly connected.
Schließen Sie alle Kabelverbindungen korrekt an die jeweiligen
Eingänge an.
Ubique todas las entradas y asegúrese de que todos los cables
están conectados correctamente.
Localisez toutes les entrées et assurez-vous que tous les
cordons et câbles sont correctement connectés.
Individuare tutti gli ingressi e assicurarsi che tutti i cavi siano
collegati nel modo appropriato.
Найдите все входы и убедитесь, что все провода и кабели
подсоединены надлежащим образом.
Tüm giriµleri belirleyin, tüm kordonlar∂n ve kablolar∂n do©ru
ba©land∂©∂ndan emin olun.
< For US >
www.necdisplay.com
For additional information, log on to www.necdisplay.com and
consult User's manual.
Zusätzliche Informationen finden Sie auf www.nec-display-
solutions.de und im Benutzerhandbuch.
Para obtener más información, vaya a www.necdisplay.com y
consulte los manuales del usuario.
Pour de plus amples informations, visitez le site
www.necdisplay.com et consultez le manuel de l'utilisateur.
Per ulteriori informazioni, visitare il sito www.necdisplay.com e
consultare il Manuale dell'utente.
Для получения дополнительной информации обратитесь к
руководству пользователя на сайте www.necdisplay.com
∑lave bilgiler için ww.necdisplay.com adresine ve kullan∂c∂
k∂lavuzuna bakabilirsiniz.
ADVERTENCIA
PARA PREVENIR EL PELIGRO DE INCENDIO O DESCARGAS ELÉCTRICAS, NO EXPONGA ESTE PRODUCTO A LA LLUVIA O LA HUMEDAD.
TAMPOCO UTILICE EL ENCHUFE POLARIZADO DE ESTE PRODUCTO CON UN RECEPTÁCULO DEL CABLE DE EXTENSIÓN U OTRAS
TOMAS A MENOS QUE LAS PROLONGACIONES SE PUEDAN INSERTAR COMPLETAMENTE.
NO ABRA LA CAJA DEL MONITOR, YA QUE CONTIENE COMPONENTES DE ALTO VOLTAJE. DEJE QUE SEA EL PERSONAL DE SERVICIO
CUALIFICADO QUIEN SE ENCARGUE DE LAS TAREAS DE SERVICIO.
PELIGRO
RIESGO DE DESCARGAS ELÉCTRICAS • NO ABRIR
PELIGRO: PARA REDUCIR EL RIESGO DE DESCARGAS ELÉCTRICAS, NO RETIRE LA CUBIERTA (O LA PARTE POSTERIOR). EL
MONITOR NO CONTIENE PIEZAS QUE DEBA MANIPULAR EL USUARIO. DEJE QUE SEA EL PERSONAL DE SERVICIO
CUALIFICADO QUIEN SE ENCARGUE DE LAS TAREAS DE SERVICIO.
Este símbolo advierte al usuario de que el producto puede contener suficiente voltaje sin aislar como para causar descargas
eléctricas. Por tanto, evite el contacto con cualquier pieza del interior del monitor.
Este símbolo advierte al usuario de que se incluye documentación importante respecto al funcionamiento y el mantenimiento de este
producto. Por ello, debería leerla atentamente para evitar problemas.
Medidas de seguridad y mantenimiento
PARA GARANTIZAR EL RENDIMIENTO ÓPTIMO DEL PRODUCTO, TENGA EN CUENTA LAS SIGUIENTES INSTRUCCIONES
AL CONFIGURAR Y UTILIZAR EL MONITOR LCD MULTISYNC EN COLOR:
• NO ABRA EL MONITOR. No contiene piezas que deba manipular el usuario. Si se abren o retiran las cubiertas, existe el riesgo de sufrir
descargas eléctricas peligrosas u otros daños. Las tareas de mantenimiento deberá realizarlas un técnico cualificado.
• No vierta ningún líquido en la caja ni utilice el monitor cerca del agua.
• No inserte objetos de ningún tipo en las ranuras de la caja, porque podrían tocar puntos con tensión peligrosos y ser dañinos o letales, o
causar descargas eléctricas, fuego o fallos en el equipo.
• No coloque objetos pesados en el cable de alimentación. Si éste se dañara, podrían producirse descargas o fuego.
• No coloque este producto sobre un carro, soporte o mesa inclinado o inestable, ya que el monitor podría caerse y producirse daños graves.
• El cable de alimentación que utilice debe estar homologado y cumplir las normas de seguridad de su país. (En Europa debería utilizarse el tipo
H05VV-F.)
• En el Reino Unido, utilice un cable de alimentación homologado BS con enchufe moldeado que tenga un fusible negro (5A) instalado para
utilizarlo con este monitor.
• No coloque objetos sobre el monitor ni utilice el monitor al aire libre.
• No doblegue el cable de alimentación.
• No utilice el monitor en zonas con altas temperaturas, humedad, polvo o grasa.
• No cubra la abertura del monitor.
• Para prevenir daños al monitor LCD causados por caídas provocadas por terremotos u otros seísmos, asegúrese de instalar el monitor en una
ubicación estable y tome medidas para evitar que se caiga.
Si se dan algunas de estas circunstancias, desenchufe inmediatamente el monitor de la toma de corriente y contacte con el personal de servicio
cualificado:
• Si el cable de alimentación o el enchufe está dañado.
• Si se ha derramado líquido o han caído objetos dentro del monitor.
• Si el monitor ha estado expuesto a la lluvia o el agua.
• Si el monitor se ha caído o se ha dañado la caja.
• Si el monitor no funciona con normalidad y ha seguido las instrucciones de servicio.
• Si se rompe el monitor, no toque el cristal líquido y tenga precaución.
• Coloque el monitor en un lugar debidamente ventilado para permitir que el calor se disipe sin problemas. No bloquee las aberturas
ventiladas ni coloque el monitor cerca de un radiador u otras fuentes de calor. No coloque nada sobre el monitor.
• El conector del cable de alimentación es el principal modo de desconectar el sistema de la tensión de alimentación. El monitor
PELIGRO
debería estar instalado cerca de una caja de enchufe de fácil acceso.
• Trate con cuidado el monitor al transportarlo. Guarde el embalaje. Podría necesitarlo para futuros transportes.
AVERTISSEMENT
POUR ÉVITER LES RISQUES D'INCENDIE OU D'ÉLECTROCUTION, N'EXPOSEZ PAS L'APPAREIL À LA PLUIE OU À L'HUMIDITÉ. DE MÊME, N'UTILISEZ
PAS LA PRISE POLARISÉE DE CET APPAREIL AVEC UNE RALLONGE OU D'AUTRES PRISES SI ELLES NE PEUVENT ÊTRE TOTALEMENT ENFONCÉES.
N'OUVREZ PAS LE BOÎTIER CAR IL CONTIENT DES COMPOSANTS À HAUTE TENSION. CONFIEZ TOUS LES TRAVAUX DE DÉPANNAGE AU
PERSONNEL TECHNIQUE QUALIFIÉ.
ATTENTION
RISQUE D'ÉLECTROCUTION • NE PAS OUVRIR
ATTENTION : POUR RÉDUIRE LES RISQUES D'ÉLECTROCUTION, N'ENLEVEZ PAS LE CAPOT (OU L'ARRIÈRE). VOUS NE POUVEZ
RÉPARER AUCUNE PIÈCE INTERNE. CONFIEZ TOUS LES TRAVAUX DE DÉPANNAGE AU PERSONNEL TECHNIQUE QUALIFIÉ.
Ce symbole prévient l'utilisateur qu'une tension non isolée dans l'appareil peut être suffisante pour provoquer une électrocution.
Il est donc dangereux d'établir le moindre contact avec une pièce dans cet appareil.
Ce symbole prévient l'utilisateur que des documents importants sur l'utilisation et le dépannage de cet appareil ont été inclus. Ils
doivent donc être lus attentivement pour éviter tout problème.
Consignes de sécurité et d'entretien
POUR UNE PERFORMANCE OPTIMALE, VEUILLEZ OBSERVER LES CONSEILS SUIVANTS LORS DE LA CONFIGURATION
ET DE L'UTILISATION DU MONITEUR LCD COULEUR MULTISYNC :
• N'OUVREZ JAMAIS LE BOÎTIER DU MONITEUR. Aucune pièce interne ne peut être réparée par l'utilisateur et l'ouverture ou la dépose des capots
peuvent vous exposer à des risques d'électrocution ou autres. Confiez toutes les interventions de dépannage à un personnel technique qualifié.
• Ne renversez pas de liquides dans le moniteur et ne l'utilisez pas près d'une source d'eau.
• N'introduisez pas d'objets de quelque nature que ce soit dans les fentes du boîtier car ces objets pourraient toucher des endroits sous tension
dangereuse, ce qui peut provoquer des blessures, voire être fatal, ou peut occasionner une décharge électrique, un incendie ou une panne de l'appareil.
• Ne placez pas d'objets lourds sur le cordon d'alimentation. Un cordon endommagé peut occasionner une décharge électrique ou un incendie.
• Ne placez pas cet appareil sur un chariot, un support ou une table inclinés ou instables, car en cas de chute, le moniteur peut être sérieusement
endommagé.
• Le cordon d'alimentation utilisé doit être agréé et en conformité avec les normes de sécurité de votre pays. (Le type HO5VV -F doit être utilisé en Europe).
• Au Royaume-Uni, utilisez avec ce moniteur un cordon d'alimentation approuvé BS avec une prise moulée équipée d'un fusible noir (5A).
• Ne placez aucun objet sur le moniteur et ne l'utilisez pas en extérieur.
• Ne pliez pas le cordon d'alimentation.
• N'utilisez pas votre moniteur dans des endroits à hautes températures, humides, poussiéreux ou huileux.
• N'obstruez pas les aérations du moniteur.
• Pour éviter que le moniteur LCD ne tombe suite à un séisme ou à un autre choc et ne soit endommagé, assurez-vous que vous l'installez à un
emplacement stable et que vous avez pris les mesures nécessaires pour éviter sa chute.
Débranchez immédiatement le moniteur de la prise murale et confiez la réparation à du personnel qualifié dans les cas suivants :
• Si le cordon d'alimentation ou la prise sont endommagés.
• Si du liquide a été renversé ou si des objets sont tombés à l'intérieur du moniteur.
• Si le moniteur a été exposé à la pluie ou à de l'eau.
• Si le moniteur est tombé ou si le boîtier est endommagé.
• Si le moniteur ne fonctionne pas normalement tout en étant utilisé conformément aux directives d'utilisation.
• Si le moniteur est cassé, ne touchez pas le cristal liquide, et manipulez le moniteur avec précaution.
• Prévoyez une aération suffisante autour du moniteur pour que la chaleur puisse se dissiper correctement. N'obstruez pas les ouvertures
de ventilation et ne placez pas le moniteur près d'un radiateur ou d'une autre source de chaleur. Ne posez rien sur le moniteur.
• La prise du cordon d'alimentation est le moyen principal par lequel on doit débrancher le système de l'alimentation électrique.
ATTENTION
Le moniteur doit être installé à proximité d'une prise de courant facilement accessible.
• Manipulez le moniteur avec soin lors de son transport. Conservez l'emballage pour le transport.
2/4/09, 11:30
/
Input (DVI)
Input (D-SUB)
Find the buttons used for OSD controls at the bottom of the
monitor.
Die Tasten für die OSD-Steuerungen befinden sich unten am
Monitor.
Busque los botones utilizados para los controles OSD en la
parte inferior del monitor.
Recherchez les boutons utilisés pour les commandes OSD
situés au bas du moniteur.
Individuare i pulsanti utilizzati per i controlli OSD nella parte
inferiore del monitor.
В нижней части монитора найдите кнопки, используемые
для управления OSD.
Monitörün alt∂nda OSD kontroller için kullan∂lan dü©meleri
bulun.
< For Europe, China >
For additional information, consult the User's Manual.
There is a User's Manual in the CD-ROM.
Zusätzliche Informationen finden Sie im Benutzerhandbuch.
Das Benutzerhandbuch ist auf der CD-ROM enthalten.
Para más información, consulte el manual de usuario.
Hay un manual de usuario en CD-ROM.
Pour plus d'informations, consultez le Manuel de l'utilisateur.
Le CD-ROM contient un Manuel de l'utilisateur.
Per ulteriori informazioni, consultare il Manuale dell'utente.
Il Manuale dell'utente è disponibile nel CD-ROM.
Для получения дополнительной информации обратитесь к
руководству пользователя. Руководство пользователя
содержится на компакт-диске.
∑lave bilgiler için Kullan∂c∂ K∂lavuzuna bak∂n.
Kullan∂c∂ K∂lavuzu CDROM içinde bulunmaktad∂r.
Declaración del fabricante
Por la presente certificamos que el monitor en color MultiSync
E222W (L227HR) cumple la
Directiva 2006/96/CE:
– EN 60950-1
Directiva 2004/108/CE:
– EN 55022
– EN 61000-3-2
– EN 61000-3-3
– EN 55024
Solución de problemas
No hay imagen
• El cable de señal debería estar completamente conectado a la
tarjeta de visualización o al ordenador.
• La tarjeta de visualización debería estar completamente insertada
en la ranura correspondiente.
• El interruptor de encendido frontal del monitor y el del ordenador
deberían estar en la posición ON.
• Asegúrese de que se ha seleccionado un modo disponible en la
tarjeta de visualización o el sistema que se está utilizando.
(Consulte el manual de la tarjeta de visualización o del sistema
para modificar el modo gráfico.)
• Compruebe que el monitor y su tarjeta de visualización son
compatibles y su configuración es la recomendada.
• Compruebe que el conector del cable de señal no está doblado ni
tiene ninguna clavija hundida.
• Compruebe la entrada de señal.
Las lámparas de este
producto contienen
mercurio. Deséchelas
según la ley estatal, local o
federal correspondiente.
Déclaration du constructeur
Nous certifions par le présent document que le moniteur couleur
MultiSync E222W (L227HR) est conforme à
la directive européenne 2006/95/CE :
– EN 60950-1
la directive européenne 2004/108/CE :
– EN 55022
– EN 61000-3-2
– EN 61000-3-3
– EN 55024
Résolution des problèmes
Pas d'image
• Le câble vidéo doit être connecté à fond à la carte graphique et à
l'ordinateur.
• La carte graphique doit être insérée à fond dans son logement.
• Vérifier que les interrupteurs d'alimentation du moniteur en façade
et de l'ordinateur sont sur la position MARCHE.
• Vérifiez qu'un mode d'affichage autorisé a bien été sélectionné
pour la carte graphique ou le système utilisé. (Veuillez consulter le
manuel de votre carte graphique ou de votre système pour
modifier le mode graphique.)
• Vérifiez la compatibilité et les paramètres recommandés de votre
moniteur et de votre carte graphique.
• Vérifiez que le connecteur du câble de signal vidéo ne comporte
aucune broche tordue ou enfoncée.
• Vérifier le signal d'entrée.
Les lampes à l'intérieur de
ce produit contiennent du
mercure. Veuillez en
disposer conformément aux
lois locales, provinciales ou
fédérales sur l'évacuation
des déchets.
1680 x 1050 @ 60Hz
y lleva la marca
NEC Display Solutions, Ltd.
4-13-23, Shibaura,
Minato-Ku
Tokyo 108-0023, Japón
sous la marque suivante :
NEC Display Solutions, Ltd.
4-13-23, Shibaura,
Minato-Ku
Tokyo 108-0023, Japon
