PRO

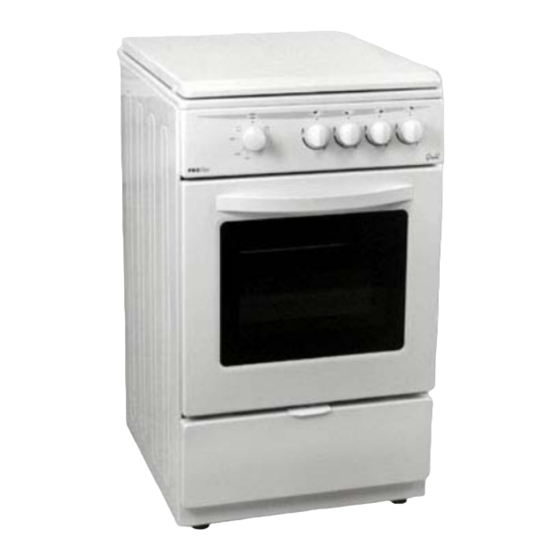

NOTICE D'UTILISATION ET
D'INSTALLATION
CUISINIERE
CPG 554W
CPG 564GW

Publicité

Table des Matières
loading

Sommaire des Matières pour Proline CPG 554W

  • Page 1 NOTICE D’UTILISATION ET D’INSTALLATION CUISINIERE CPG 554W CPG 564GW...
  • Page 2: Table Des Matières

    SOMMAIRE: 1.Partie : PRÉSENTATION DU PRODUIT 2.Partie : AVERTISSEMENTS 3.Partie : INSTALLATION 3.1 Consignes sur la ventilation 3.2 Positionnement de la cuisinière 3.3 Réglage des pieds 3.4.Installation du tuyau de gaz et contrôle de l’étanchéité 3.5 Branchement électrique et sécurité 3.6 Avertissements et précautions 3.7 Changement du gaz 4.Partie : UTILISATION DE LA CUISINIERE...
  • Page 3 Cher client, Notre but est de vous offrir des produits de qualité qui répondent à vos attentes, fabriqués dans des usines modernes et dont la qualité a soigneusement été testée. Cette notice d’utili sation a été conçue pou r vous aider dan s l'utilisation de votre cuisinière, qui a été...
  • Page 4: Partie : Présentation Du Produit

    Partie 1 : PRÉSENTATION DU PRODUIT SIZE(cm) MODEL TG 55 50*50*85 50*50*90 Liste des différentes parties de la cuisinière: 50*60*85 50*60*90 TG 56 1- Couvercle 9- Grille 2- Table de cuisson 10- Grill ( suivant modele ) 3- Panneau de commande 11- lampe du four ( suivant modèle) 4- Poignée de la porte du four 12- Brûleur semi-rapide...
  • Page 5: Partie : Avertissements

    Partie 2 : AVERTISSEMENTS RESPECTEZ TOUTES LES MESURES DE SÉCURITÉ CI-DESSOUS ET LISEZ ENTIÈREMENT CETTE NOTICE AVANT DE COMMENCER A UTILISER LA CUISINIERE. Cette cuisinière a été conçue pour un usage domestique, excluant l’usage professionnel Veuill ez contrôler soigneu sement que la cuisinière ne présente aucun dommage une fois déba ll ée .
  • Page 6: Partie : Installation

    Partie 3 : INSTALLATION Cette cuisinière moderne, fonctionnelle et pratique, fabriquée avec les meilleurs matériaux, saura répondre à vos besoins. Vous devez lire cette notice d’utilisation afin d’éviter des problèmes dans le futur, et afin de pouvoir obtenir des résultats satisfaisants. Les instructions suivantes sont très importantes pour une installation et une utilisation correctes.
  • Page 7 Evacuation des gaz brûlés Il est conseillé d’installer, soit une hotte d’évacuation directement reliée à l’extérieur (fig.3), soit un ventilateur électrique installé sur la fenêtre ou le mur extérieur (fig.4). Les évacuations d’air usagé ne doivent jamais être bouchées. La puissance de cette ventilation doit correspondre au volume de la cuisine multiplié...
  • Page 8: Positionnement De La Cuisinière

    3.2 Positionnement de la cuisinière La cuisinière peut être placée près d'un autre meuble, mais bien faire attention que la hau teu r du meub le ne dépa ss e pa s la hau teu r de la cuisinière (fig.5). - Veillez à...
  • Page 9: Branchement Électrique Et Sécurité

    Branchement gaz bu tane – prop ane (voir auss i po int 3 . 7 ci-dess ou s) Le technicien devra tout d’abord vérifier le réglage gaz de votre cuisinière. Si elle est livrée en gaz naturel, il devra changer les injecteurs (voir ci-dessous) pour la rendre utilisable en gaz butane.
  • Page 10: Avertissements Et Précautions

    3.6 Avertissements et précautions - Votre cuisinière a été fabriquée conformément aux instructions de sécurité relatives aux appareils électriques. Les travaux d'entretien et de réparation doivent uniquement être effectués par un technicien du service après vente. - Les travaux d'installation et de réparation réalisés sans suivre les instructions peuvent représenter un danger.
  • Page 11 Figure 6 Changement des injecteurs du four et du grill : Les brûleurs gaz peuvent être adaptés à différents types de gaz en changeant les injecteurs correspondants. Les étapes suivantes doivent être effectuées - Démontez les brûleurs du four et du grill en dévissant les vis de fixation comme indiqué sur les dessins ci-dessous.
  • Page 12 Réglage de la position de flamme réduite (mini) : Quand il y a changement de gaz (injecteurs) il faut vérifier et régler le réglage de la flamme quand on met le robinet gaz sur la position minimum. -Assurez-vous que l'appareil est débranché du courant électrique et que l'alimentation de gaz est ouverte.
  • Page 13: Partie : Utilisation De La Cuisiniere

    Partie 4 : UTILISATION DE LA CUISINIERE Partie 4 : UTILISATION DE LA CUISINIERE 4.1 Utilisation des brûleurs dessus gaz Lisez soigneusement les instructions afin de pouvoir utiliser votre cuisinière en toute sécurité et avec la meilleure efficacité. Les symboles des manettes du bandeau indiquen t la position des brûleurs allumés. Utilisez une allumette ou un allumeur piezzo pour allumer les brûleurs.
  • Page 14: Utilisation Du Four Gaz

    4.2 Utilisation du four gaz 4.2.1 Four gaz Vous pouvez allumer le brûleur de four de deux manières selon le modèle de votre cuisinière Allumage manuel: Utilisez une allumette ou un allumeur piezzo pour allumer le brûleur, appuyez et tournez la manette du four sur la position de votre choix, approchez aussitôt la flamme pour allumer le gaz et dès que le brûleur est allumé, enlevez la flamme de l’allumette, et restez appuyé...
  • Page 15: Grill Et Tourne-Broche

    Trou de la broche Poignée de la broche 4.2.2 Fonction Tourne broche Retirez les fourchettes de la broche en dévissant les vis et piquez la broche dans la volaille. Replacez ensuite les fourchettes en les glissant sur la broche et cache trou piquez-les dans la volaille.
  • Page 16: Accessoires Utilisés Dans Le Four

    Broche de rôtissage : Cette fonction (optionnel) sert à rôtir les poulet ou d'autres viandes sur une broche. Pour utiliser cette fonction, mettez la poignée sur la broche, ensuite mettez la broche au centre de la pièce à cuire en veillant bien à équilibrer l’ensemble. Bloquez la pièce à cuire à I'aide des deux fourchettes de la broche.
  • Page 17: Partie : Nettoyage Et Entretien

    Partie 5 : NETTOYAGE ET ENTRETIEN 5.1 Nettoyage Veillez à ce que tous les manettes des brûleurs soient éteintes et que l'appareil soit froid avant d'effectuer le nettoyage externe. Important : débranchez toujours la prise électrique avant de commander le nettoyage. Contrôlez si les produits de nettoyage sont approuvés et recommandés par le fabricant avant de les utiliser.
  • Page 18: Entretien

    5.2 Entretien Changement de l'ampoule Commencez par débrancher la cuisinière et vérifiez qu'elle est froide. Retirez le couvercle en verre de la lampe et ensuite l'ampoule. Placez la nouvelle ampoule, résistante à 300°C (spécifique four 230V, 25 Watts, Type E14) à la place de l'ancienne ampoule. Remettez le couvercle en verre de la lampe en place.
  • Page 19: Partie : Service Apres Vente Et Transport

    6.Partie : SERVICE APRES VENTE ET TRANSPORT 6.1 Avant de contacter le Service après vente Si le four ne fonctionne pas : -Vérifiez que la cuisinière est bien branchée -Vérifiez qu ’il n’y a pas de coupu re de cou rant et qu ’il y a bien du couran t sur la prise -Pour les modèles équipés d'une minuterie, vérifiez sa position.
  • Page 20 TABLEAU 4 20 mbar 28-30 mbar 25 mbar 28-30/37 mbar BRÛLEUR RAPIDE Diamètre d’injecteur (%mm) Indice nominal (kW) 2.75 2.75 Indice min. (kW) 0.825 0.95 0.75 0.95 Consommation en 1h 214.28 gr/h 218.13 gr/h Consommation en 1h 261.9 lt/h 304.5 lt/h (à...
  • Page 21 Le symbole sur le produit ou son emballage indique que ce produit ne peut être traité comme déchet ménager. Il doit plutôt être remis au point de ramassage concerné, se chargeant du recyclage du matériel électrique et électronique. En vous assurant que ce produit est éliminé...

Ce manuel est également adapté pour:

Cpg 564gw
