Instructions pour le retrait des portes

Passer par des endroits étroits
Si votre réfrigérateur ne passe pas dans l'entrée, vous
pouvez enlever les portes. Vérifiez d'abord en mesurant
l'entrée.
Pour vous préparer à enlever les portes :
1. Assurez-vous que le cordon d'alimentation est
débranché de la prise murale.
2. Ouvrez le tiroir du congélateur et enlevez la grille de
protection (voir la section « Installation »).
3. Enlevez tous les aliments des clayettes de porte et
fermez les portes.

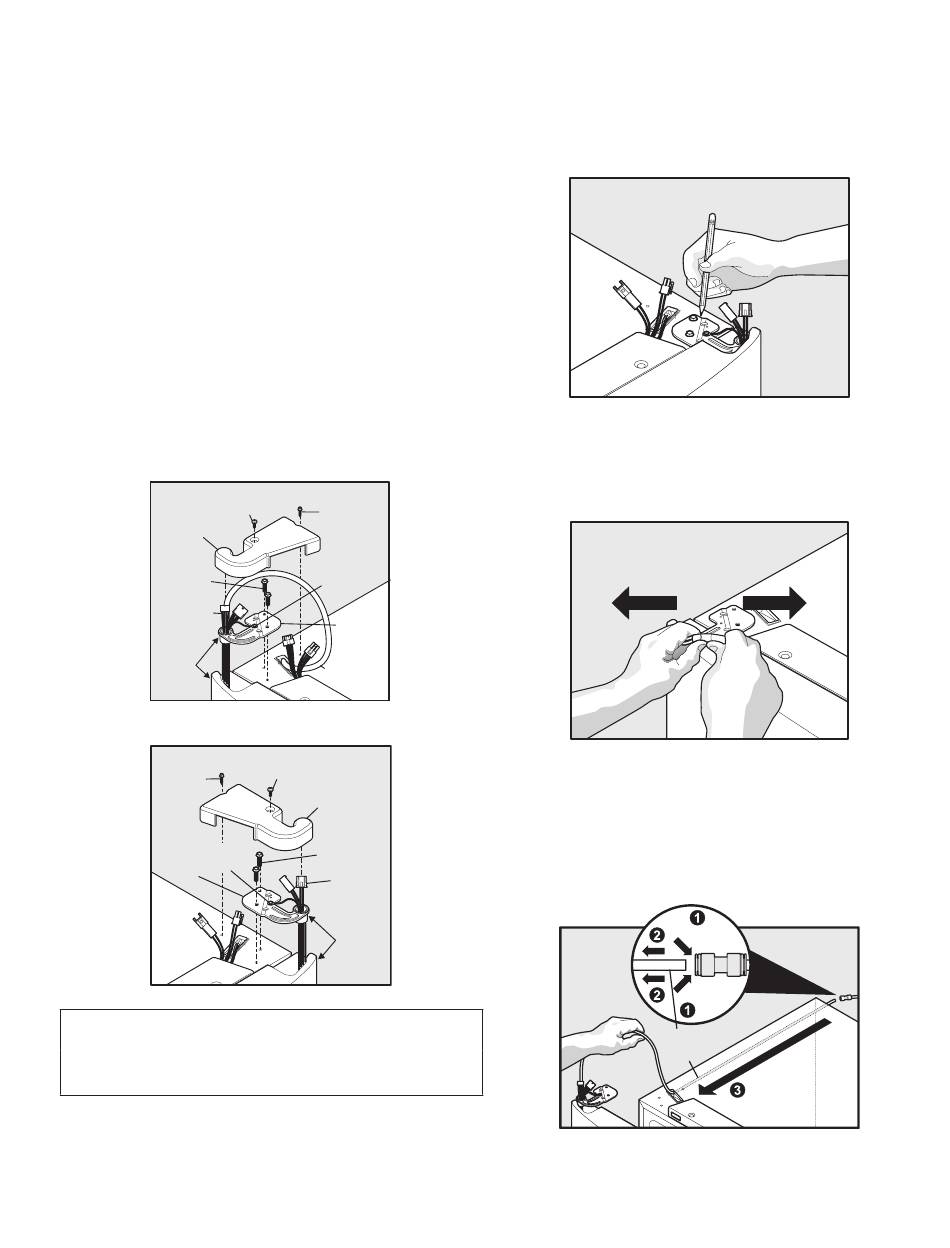

Pour enlever les couvre-charnières supérieurs :
1. Enlevez les deux (2) vis de chaque couvre-charnière
des charnières de la porte supérieure.
2. Levez l'intérieur du couvre-charnière et basculez-le
vers l'arrière.
Vis avant du
couvre-
charnière
Couvre-charnière
supérieur
Vis de
la charnière
Câble
multipolaire
Laissez la
charnière
avec la
porte
Vis arrière
du couvre-
charnière
Vis de
borne
Charnère
de terre
supérieure
REMARQUE
NE PAS retirer la vis de borne de terre de la charnière.
Vis arrière
du couvre-
charnière
Vis de
borne de
terre
Charnère
supérieure
Conduite
d'eau
Vis avant du
couvre-charnière
Couvre-
charnière
supérieur
Vis de la
charnière
Câble à
deux fils
Laissez la
charnière
avec
la porte
Pour enlever les portes du réfrigérateur :
1. Avec un crayon, faites un léger trait autour des
charnières supérieures de la porte. Ceci facilitera la
réinstallation.
2. Débranchez le faisceau de câblage en tenant
fermement les deux côtés du connecteur, appuyez
sur la clenche et retirez-le. Enlevez les deux (2) vis de
la charnière supérieure. Soulevez la porte hors de la
charnière inférieure et mettez-la de côté.
3. Détachez le tube d'eau du connecteur situé en
arrière du réfrigérateur et tirez le tube vers l'avant
de l'appareil. Le connecteur déclenche lorsque vous
poussez vers l'intérieur sur le manchon extérieur
tout en poussant le tube vers le connecteur puis en
continuant de tenir le manchon, tirez le tube dans
une autre direction.
11
Appuyez
Appuyez
Conduite
d'eau
Environ
1 mètre
