MANUEL D'UTILISATION ET D'ENTRETIEN

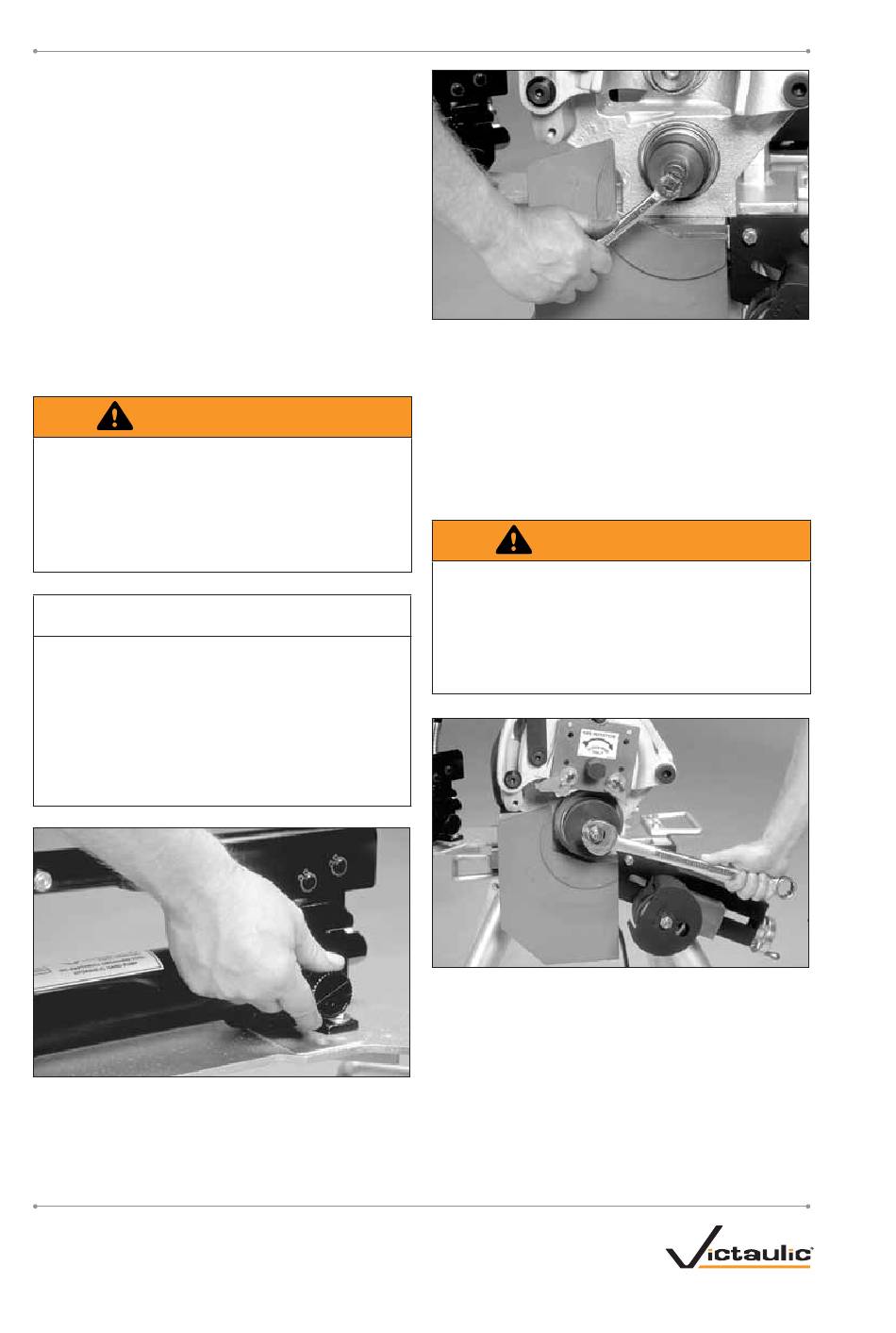

CHANGEMENT DE ROULEAUX

L'outil de rainurage VE270FSD est conçu pour
prendre en charge des tuyaux de différents
diamètres et matériaux, ce qui élimine le besoin
de changements fréquents de rouleaux.
Les rouleaux supérieur et inférieur devront être changés
lorsque des tuyaux de différents diamètres et matériaux
devront être rainurés. Pour la sélection des rouleaux
adéquats, référez-vous au chapitre Caractéristiques
nominales de l'outil et sélection des rouleaux.
DÉPOSE DU ROULEAU INFÉRIEUR POUR
TUYAUX DE 3/4 POUCE/26,9 MM ET DE 1 À
11/2 POUCE/33,7 À 48,3 MM DE DIAMÈTRE
AVERTISSEMENT
• Avant de changer les rouleaux,
débranchez toujours l'outil de sa prise
électrique.
Le non respect de cette instruction pourrait
entraîner des blessures graves.
AVIS
• L'ensemble de rouleau inférieur pour
tuyaux de diamètres de 3/4 po/26,9 mm
et de 1 à 1 1/2 po/33,7 à 48,3 mm
est maintenu en place par des pièces
à filetage à gauche qui doivent être
desserrées en tournant dans le sens
horaire.
1. Ouvrez la soupape de la pompe hydraulique
manuelle en la tournant en sens antihoraire
pour permettre le déplacement de l'ensemble
du rouleau supérieur à sa position d'élévation
maximale.
www.victaulic.com
VICTAULIC EST UNE MARQUE DÉPOSÉE DE VICTAULIC COMPANY.
RÉV._C
TM-VE270/271FSD-FRC
2. À l'aide d'une clé engagée sur l'extrémité carrée
de l'ensemble du rouleau inférieur, desserrez
le tout en tournant en sens horaire et déposez
l'ensemble inférieur de l'outil puis rangez-le dans
le sac fourni à cet effet.
DÉPOSE DU ROULEAU INFÉRIEUR POUR
TUYAUX DE 2 PO/60,3 MM ET DE PLUS
GRANDS DIAMÈTRES
AVERTISSEMENT
• Avant de changer les rouleaux,
débranchez toujours l'outil de sa prise
électrique.
Le non respect de cette instruction pourrait
entraîner des blessures graves.
1. À l'aide d'une clé, desserrez et déposez le petit
écrou de blocage qui verrouille le gros écrou
du tourillon.
TM-VE270/271FSD-FRC_23
