Module mitigeur

9 Module mitigeur
En complément du circuit de chauffage direct, le système de chauf-
fage peut être complété par des modules mitigeurs EHS157068, afin
d'ajouter des circuits de chauffage supplémentaires.Ces circuits de
chauffage supplémentaires peuvent être configurés indépendam-
ment du circuit de chauffage direct. La configuration est réalisée de
la même manière que la configuration du circuit de chauffage direct
(voir Chap. 4). Seul un nombre limité de paramètres et de fonctions
est disponible (voir Chap. 9.2).
Le module mitigeur optionnel EHS157068 ne possède aucun organe
de commande particulier. Pour le configurer et le commander, il faut
le raccorder via une ligne de bus CAN à la régulation RoCon+ inté-
grée au générateur de chaleur ou à une station d'ambiance
EHS157034. L'utilisation du module mitigeur en mode terminal (voir
Chap. 4.8) est possible à partir des deux organes de commande.
Sur l'interrupteur d'adressage du module mitigeur (voir
faut régler un identifiant d'appareil unique (≥ 1) pour le circuit de
chauffage à réguler par le module mitigeur qui doit être synchronisé
avec le (paramètre [Circuit chauffage affectation]) du module miti-
geur (voir Tab. 4-10).

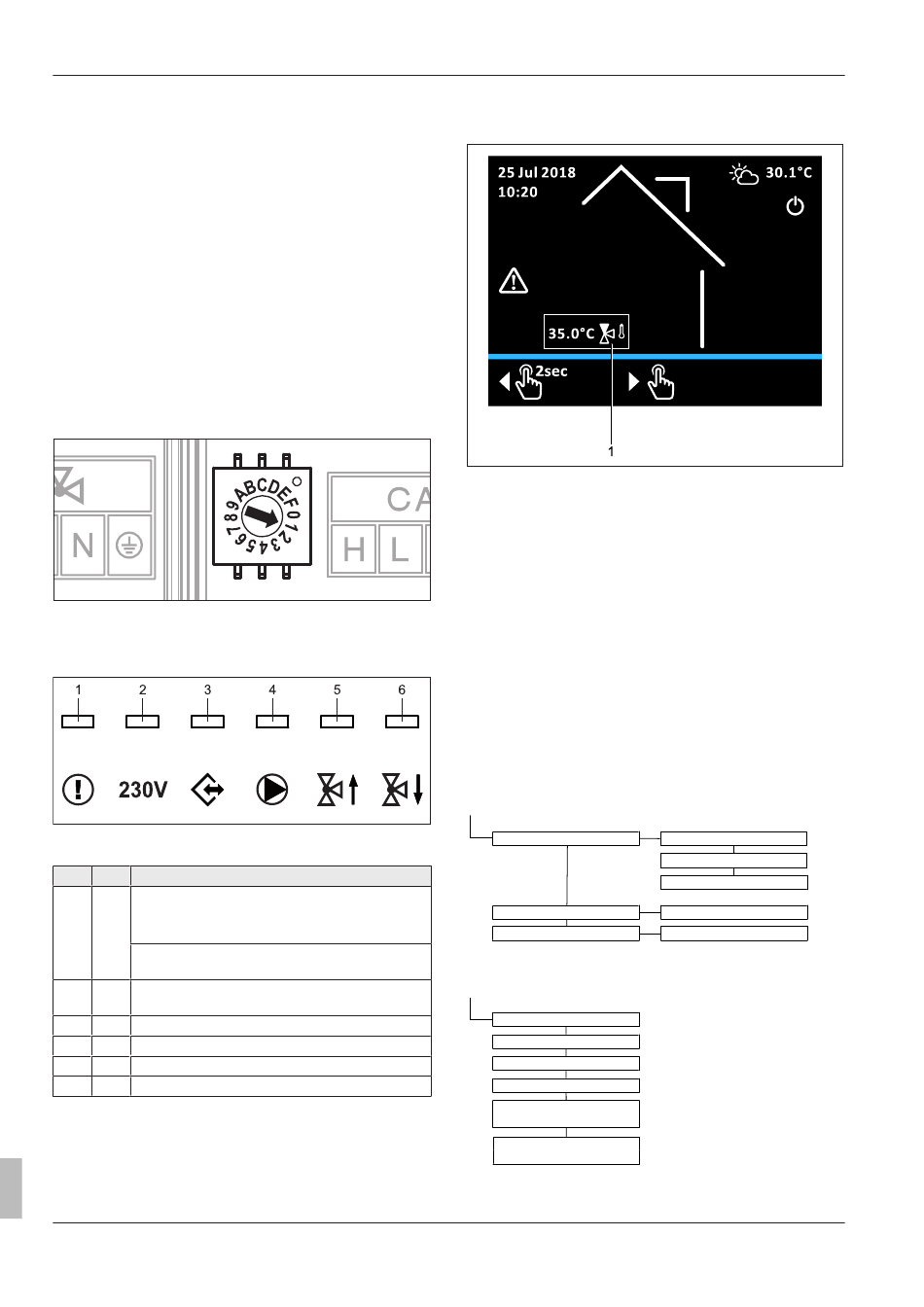

Fig. 9-1 Réglage de la reconnaissance d'appareil pour le module
de vanne mélangeuse EHS157068
Vous pouvez constater directement sur le module mitigeur
EHS157068 l'état de fonctionnement actuel (voir
Fig. 9-2 Explication des symboles des affichages d'état
EHS157068
Pos. LED Description
1 rouge Clignotement : erreur interne
(le code de défaut est transmis par le bus CAN à l'or-
gane de commande affecté)
Allumée : sous-tension de l'horloge interne après
panne de courant (>10 h)
2 vert Allumée : affichage de fonctionnement, module miti-
geur allumé
3 vert Allumée : communication CAN
4 vert pompe du circuit de la vanne de mélange allumée
5 vert Allumée : commande mitigeur « OUVERT »
6 vert Allumée : commande mitigeur « FERMÉ »
Tab. 9-1
Manuel d'utilisation
56
9.1
Fig. 9-1), il
Fig. 9-3
L'écran de démarrage du module de vanne mélangeuse
est une variante réduite de l'écran de démarrage RoCon+ HP. La si-
gnification des icônes est identique à
ture de la vanne mélangeuse est la seule température système affi-
chée (Fig.
Un affichage de l'écran de démarrage pour le module de vanne mé-
langeuse est possible au niveau du menu [→ Menu principal → Ter-
minal → Vanne mélangeuse #X]. Une pression brève du bouton ro-
tatif permet de passer au menu de la vanne mélangeuse. Une pres-
sion longue du bouton rotatif permet de basculer à nouveau dans le
menu de l'organe de commande local.
Fig. 9-2).
9.2
Menu : Mode
Voir Chap.
Menu : Utilisateur
Fig. 9-4
Menu : Programmation horaire
Fig. 9-5
Écran de démarrage du module
mitigeur (fonction de terminal)
Écran de démarrage du module de vanne mélangeuse
9-3, pos. 1).
Vue d'ensemble des paramètres
Mitigeur
6.1.
Ambiante Température ambiante
consigne 1
Température ambiante
consigne 2
Température ambiante
consigne 3
Abaissement Abaissement temp. amb.
Abaissement Temp. amb. en absence
Paramètre du menu « Utilisateur »
Confort
Absent
Vacances
Jour férie
CC auto 1
Circuit chauffage automatique 1
CC auto 2
Circuit chauffage automatique 2
Paramètre du menu « Programmation horaire »
(Fig. 9-3)
Tab. 3-4, toutefois, la tempéra-
