Entretoises facultatives
Les gestes vigoureux ou les coups de maillet du sculpteur
à la périphérie du plateau peuvent faire fl échir ou vibrer
la base. Il suffi t de poser les entretoises et les manchons
de serrage compris pour éliminer ce problème. Assembler
les entretoises du piètement et les manchons de serrage de
la façon illustrée dans les fi gures 12 et 13. À l'aide d'un
tournevis ou d'un autre outil mince inséré dans l'orifi ce des
manchons de serrage, serrer progressivement les entretoises
en alternance.
Entretoise

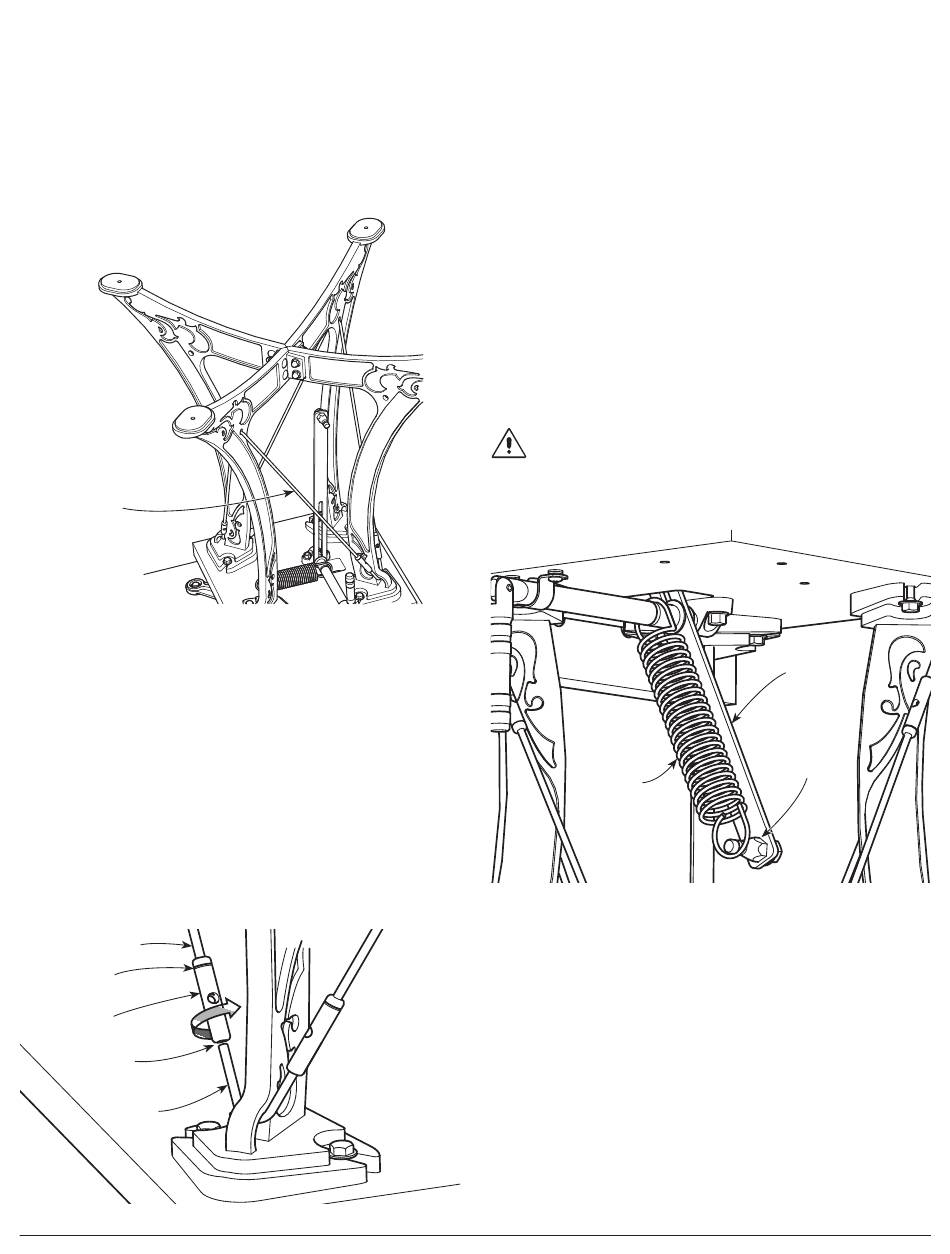

Figure 12 : Assemblage des entretoises
La rigidité des entretoises peut toutefois entraîner des
problèmes de raccordement. La façon de faire la plus
simple pour accoupler les entretoises consiste à engager un
manchon de serrage sur une entretoise longue et de
le positionner directement face à l'entretoise courte
correspondante. Le manchon de serrage doit frôler
l'entretoise courte. Aligner l'entretoise courte pour l'engager
dans le manchon et visser d'un ou de deux tours dans le
sens antihoraire – l'entretoise courte est fi letée à gauche.
La fi gure 13 illustre bien la méthode à suivre. Répéter
cette étape pour les trois autres manchons de serrage. Pour
que les paires de manchons s'engagent dans les entretoises,
il peut être nécessaire de les serrer simultanément et d'y
appliquer un peu de force pour les aligner.
Entretoise longue
Rainure
d'orientation
Manchon
de serrage
Jeu
Entretoise
courte
Figure 13 : Noter l'orientation des manchons de serrage.
Remarque : Peu importe à quels pieds les entretoises sont
fi xées, l'effet demeure le même.
Remarque : Les manchons de serrage font offi ce de
tendeurs et ont un fi letage à gauche et à droite. S'assurer
que la rainure de chaque manchon est orientée de la
façon illustrée à la fi gure 13 afi n que les fi letages soient
correctement orientés.
Mise de l'établi sur ses pieds
S'assurer que tous les éléments de fi xation et les barres de
serrage sont bien serrés avant de mettre l'établi sur ses pieds.
Remarque : L'établi assemblé pèse environ 150 lb. Il est
donc préférable de demander de l'aide pour le retourner.
Pose du ressort sur la barre d'appui
Relever le plateau à la verticale et étirer le ressort pour
le fi xer à la patte de fi xation de la barre d'appui – voir la
fi gure 14. Il est plus facile de prendre le ressort par le corps
que de l'étendre en tirant sur l'anneau.
Mise en garde : Le ressort a un puissant effet
mécanique. Il a été calibré pour servir de contrepoids
au mécanisme complet. Si le plateau doit être enlevé, d'abord
s'assurer que le cadre du mécanisme est fi xé solidement en
place. Sinon, le ressort le transformera en catapulte.
Ressort
Figure 14 : Pose du ressort à la patte de fixation de
la barre d'appui.
Remarque : Un pied a été enlevé aux fi ns d'illustration.
Ancrage de l'établi
Pour travailler à des pièces massives, ajouter du poids
à la base au moyen de sacs de sable. Ces sacs peuvent
être déposés sur l'assemblage boulonné du piètement ou
suspendus aux trous prévus pour les entretoises au haut de
chaque pied.
Par ailleurs, on peut fi xer des patins en bois – voir les
instructions qui accompagnent le piètement en fonte – ou
percer les pieds et fi xer la base directement au sol. Mais avant
de percer le plancher, il faut s'assurer que l'emplacement
choisi permet la pleine amplitude de rotation de l'établi.
4
Barre
d'appui
Patte de fixation
du ressort
