Visser la barre de serrage du dispositif de rotation et fermer
l'assemblage, comme l'illustre la fi gure 7.

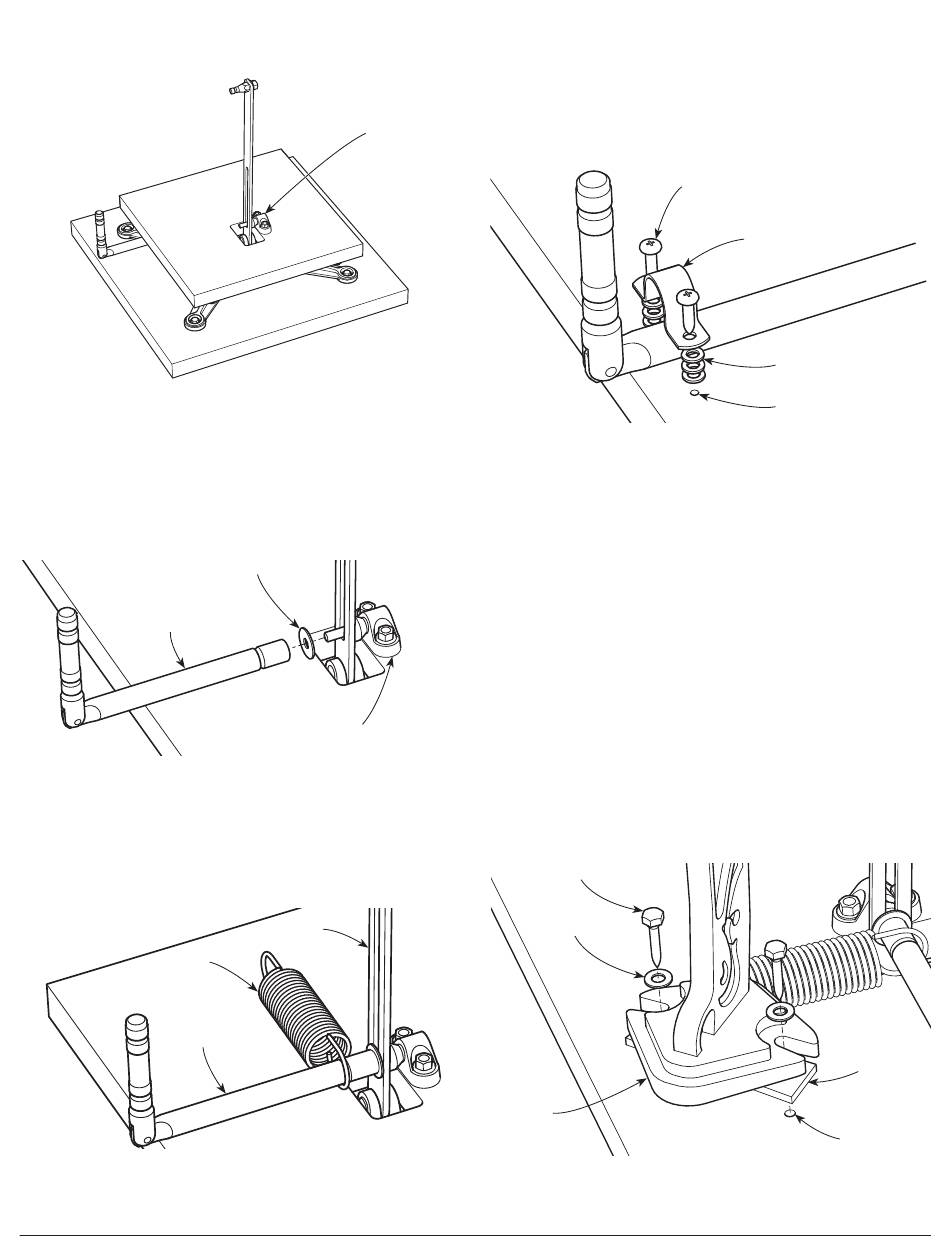

Figure 7 : Établi de sculpteur refermé et son bloc de
support inférieur en place
Pose de la barre de serrage du dispositif
d'inclinaison
Insérer la rondelle de 3/8 po de diamètre et la barre de
serrage du dispositif d'inclinaison sur le raccord fi leté du
bloc de support inférieur et serrer – voir la fi gure 8.
Barre de serrage
du dispositif d'inclinaison
Figure 8 : Pose de la barre de serrage du
dispositif d'inclinaison
Pose du ressort
Glisser une extrémité du ressort sur la barre de serrage du
dispositif d'inclinaison – voir la fi gure 9. À ce stade, laisser
l'autre extrémité du ressort libre.
Ressort
Barre de serrage
du dispositif
d'inclinaison
Figure 9 : Pose du ressort. Laisser l'autre extrémité du
ressort libre.
Bloc de support
inférieur
Rondelle de 3/8 po
Bloc de support inférieur
Barre
d'appui
Fixation de la barre de serrage du dispositif
d'inclinaison
Placer le collier en « U » vis-à-vis des avant-trous de
l'embase et le fi xer à l'aide des six rondelles de 1/4 po et
des deux vis à tête cylindrique n
– voir la fi gure 10.
Figure 10 : Pose du collier en « U » du dispositif de
blocage de l'inclinaison
Préparation de la base
Le plateau est maintenant prêt à être assemblé au piètement
en fonte Veritas selon le mode d'emploi qui l'accompagne.
Il est également possible d'installer le plateau sur une base
que l'on aura fabriquée soi-même. La base à fabriquer doit
mesurer entre 28 po et 29 po de hauteur et environ 27 po de
côté. L'embase mesure 17 po de côté. S'assurer que la base
est bien rigide et qu'elle ne nuit pas au fonctionnement du
mécanisme. En outre, on suggère d'incorporer une tablette
basse en vue d'y ajouter des poids de stabilisation. Voir
l'exemple à la section « Fabrication de sa propre base ».
Assemblage du piètement à l'établi
À l'aide des rondelles de 3/8 po et des tire-fonds de
3/8 × 1 3/4 compris, fi xer le piètement préalablement
assemblé à la face inférieure de l'embase – voir la
fi gure 11. Consulter le mode d'emploi qui accompagne le
piètement pour plus de précisions.
Tire-fond de 3/8 po × 1 3/4 po
Rondelle de 3/8 po
Base
Figure 11 : Assemblage du piètement à la partie
supérieure de l'établi de sculpteur
3
o
14 de 1 po comprises
o
Vis à tête cylindrique n
14 de 1 po
Collier en « U »
Rondelles de 1/4 po
Avant-trou de fixation
Coussinet
de cuir
Trous
de montage
de la base
