Rabot à combinaisons
Le rabot à combinaisons Veritas
principaux assemblages, comme des feuillures, des rainures
et des languettes, de même que des rainures à contrefi l. Les
lames pour baguette, baguettes multiples et cannelure peuvent
être utilisées seules ou combinées pour créer différents
motifs décoratifs.

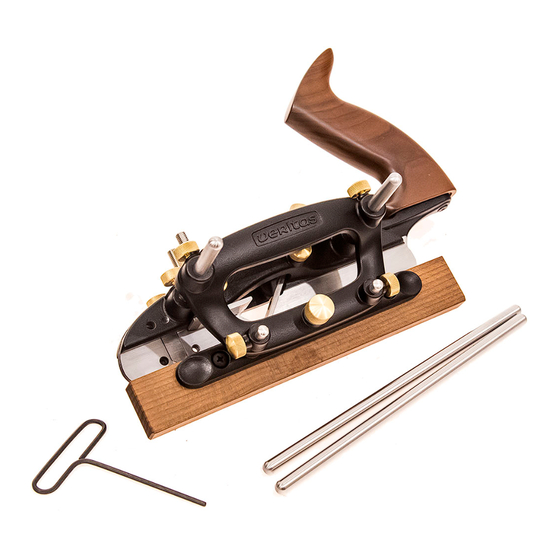

Le rabot à combinaisons est constitué de trois composants
principaux : un corps, une joue mobile et un guide. Le corps
comprend le lit de la lame, le mécanisme de réglage de la
profondeur de coupe et la poignée. Le corps et la joue mobile
comportent des butées de profondeur d'une portée de 3/4 po,
des tranche-fi l pour le travail à contrefi l ainsi que des semelles
biseautées qui permettent d'utiliser des lames pour baguette,
pour baguettes multiples et pour cannelure. La joue mobile
coulisse sur deux tiges et offre un bon appui à la lame. Le
guide coulisse également sur ces tiges et, grâce à sa conception
Corps
Molette de calage
pour lame étroite
Molette de blocage de la
butée de profondeur
Butée de profondeur
Figure 1 : Composants du rabot
Remarque : Le guide en bois est monté à l'envers sur le guide pour faciliter la livraison. Il devra être retiré puis monté comme
l'illustre la fi gure 1 avant l'emploi.
Pour éviter que le guide coince sur les tiges, particulièrement au moment de le remettre en place, il est recommandé de faire
dépasser l'une des tiges par rapport à l'autre, de manière à ce que le guide s'insère d'abord sur une seule des tiges avant de
coulisser sur les deux tiges à la fois. Lubrifi er régulièrement les tiges afi n que tous les composants puissent glisser librement.
®
peut servir à façonner les
Réglage micrométrique de
la butée de profondeur
Tranche-fil
Corps
Joue mobile
symétrique, il peut être monté aussi bien à droite qu'à gauche
du rabot pour convenir aux droitiers comme aux gauchers, ou
pour s'adapter au fi l du bois. Il comporte un guide en bois et
un mécanisme de réglage micrométrique. Deux paires de tiges
sont comprises : deux tiges de 5 po de longueur et deux de 8 po
de longueur pour réaliser des coupes jusqu'à 5 po du chant de
la pièce. Les grandes molettes en laiton accélèrent et facilitent
les ajustements, sans nécessiter d'outils, tandis que la grande
poignée en érable torréfi é offre une prise sûre et confortable. Le
rabot est équipé d'une lame droite de 1/4 po de largeur en acier
à outils A2 rodé. D'autres lames sont offertes séparément. Les
lames pour le modèle droit du petit bouvet à approfondir Veritas,
ou celles qui conviennent aux deux modèles, les lames du rabot
Stanley n
o
45 et la plupart des lames pour le rabot Stanley n
sont compatibles avec le rabot à combinaisons.
Molette de blocage
du corps
Tige
Semelle
Semelle
Guide
1
Molette de blocage
de la joue mobile
Molette de calage
de la lame
Molette de blocage
inférieure du guide
Guide en bois
05P59.01
o
55
Molette de blocage
supérieure du guide
Molette de réglage
micrométrique
